Komplett guide till 0402 -motståndet: specifikationer, applikationer och lödningstekniker

Den här guiden förklarar allt du behöver veta om 0402 -motståndet, en mycket liten del som används i många små elektroniska enheter.Även om den bara är 1,0 mm med 0,5 mm i storlek, hjälper det att kontrollera el i prylar som smartphones, smartur och medicinska verktyg.I den här artikeln kommer du att lära dig vad 0402 -motståndet är, hur det fungerar, vad som gör det speciellt, var det används och hur du hanterar och löd det på rätt sätt.

Katalog

Förstå 0402 -motståndet

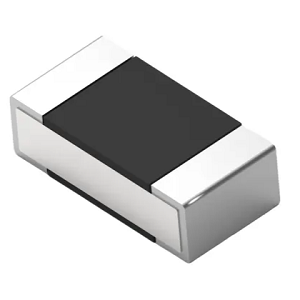

En 0402 Motstånd är en ultralös ytmonterad enhet (SMD) motstånd som vanligtvis används i kompakta elektroniska mönster.Den mäter bara 1,0 mm med 0,5 mm (0,04 "× 0,02"), vilket gör det till en av de minsta standardmotståndsstorlekarna.Detta lilla fotavtryck gör det möjligt att passa fler komponenter på ett tryckt kretskort (PCB), för enheter som smartphones, smartur och bärbara medicinska apparater.Dessa motstånd görs med tunnfilm eller tillverkningsmetoder med tjockfilm och monteras direkt på ytan på en PCB.Till skillnad från äldre genomgångskomponenter effektiviserar 0402 motstånd med högdensitetskort och är idealiska för automatiserade monteringslinjer, där hastighet och noggrannhet är viktig.

Även med sin lilla storlek utför 0402 motstånd nyckelroller för att hantera elektriskt beteende.De används ofta för att dela spänning, begränsa ström och stabilisera signaler.Deras design stöder funktioner som pull-up eller pull-down i digitala kretsar, vilket hjälper till att upprätthålla signalens tydlighet över systemet.Tack vare standardiserade storlekar och elektriska värden är dessa motstånd kompatibla med pick-and-place-maskiner och andra automatiserade verktyg.Denna kompatibilitet hjälper tillverkarna att producera höga volymer elektronik effektivt, samtidigt som de bibehåller konsekvent kvalitet mellan enheter.

Egenskaper för motståndet 0402

Kraftklassificering och temperaturkänslighet

Motståndet är betygsatt för 0,063 watt (1/16 W), som passar applikationer med låg effekt.Effektkapaciteten minskar emellertid när temperaturen stiger.När miljön överstiger 70 ° C börjar motståndet att draras in, och med 130 ° C sjunker dess krafthantering avsevärt.

Motståndsområde och noggrannhet

Dessa motstånd finns i värden som sträcker sig från 10 ohm till 100 kilohm, vilket erbjuder flexibilitet över analoga och digitala mönster.Toleransnivåer kan vara lika snäva som ± 0,1%, med vanliga alternativ inklusive ± 0,5%och ± 1%, för att matcha antingen allmänna eller precisionskrav.

Motståndskoefficient (TCR)

TCR indikerar hur mycket motstånd förändras med temperaturen.Typiska värden är ± 25 ppm/° C, ± 50 ppm/° C och ± 100 ppm/° C.Lägre TCR betyder bättre prestanda under fluktuerande temperaturer, en viktig faktor i tillämpningar med varierande miljöförhållanden.

Spänning och termisk prestanda

Motståndet 0402 hanterar en maximal arbetsspänning på 25 V och tål upp till 50 V i överbelastningsförhållanden.Den presterar pålitligt i miljöer mellan -55 ° C och +155 ° C och testas för termisk chock, fuktmotstånd och hög temperatur uthållighet för att säkerställa hållbarhet.

Fysiska dimensioner av 0402 motstånd

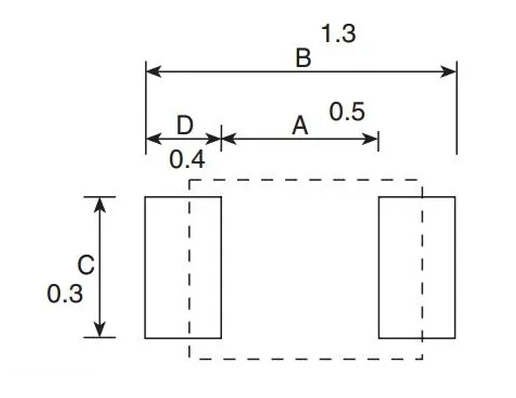

Bild 2. Fysiska dimensioner av 0402 motstånd

Figuren ovan presenterar de standardiserade landmönsterspecifikationerna som rekommenderas för 0402 ytmotstånd.Den belyser layoutparametrar som krävs för optimal PCB -design och montering.Specifikt mäter dynlängden (betecknad som A) 0,5 mm, medan det totala avståndet från en dyna till motsatt dyna (B) är 1,3 mm.Bredden på varje dyna (C) är 0,3 mm och avståndet från dynkanten till angränsande funktioner (D) är 0,4 mm.Dessa exakta mätningar är viktiga för att säkerställa en exakt placering av motståndet på det tryckta kretskortet (PCB), såväl som för att uppnå pålitliga lödfogar.Med tanke på motståndets särskilt kompakta fotavtryck på 1,0 mm i längd med 0,5 mm i bredd, följer dessa landmönsterdimensioner en roll för att upprätthålla tillverkningens tillförlitlighet och elektrisk prestanda under ytmonteringsprocessen.

Jämförelse med andra SMD -motståndsstorlekar

Parameter	0402 Motstånd	0603 motstånd	0201 motstånd
Längd (tum)	0,04	0,06	0,02
Bredd (tum)	0,02	0,03	0,01
Längd (mm)	1.0	1.6	0,5
Bredd (mm)	0,5	0,8	0,25
Typisk PCB -padstorlek (mm)	0,6 x 0,6	1,0 x 0,9	0,3 x 0,4

Fördelar och nackdelar med att använda 0402 motstånd

Aspekt	Fördelar	Nackdelar
Storlek och utrymme	Mycket kompakta dimensioner möjliggör tät placering av Komponenter på PCB, vilket gör dem idealiska för kompakt elektronik.	Liten formfaktor gör manuell montering utmanande och kräver ofta specialiserade verktyg och metoder.
Kosta	Vanligtvis ekonomiskt tack vare massproduktion och effektiv materialanvändning.	Behovet av specialiserade maskiner för montering kan höja Totala projektkostnader.
Elektrisk prestanda	Lämplig för lågeffektuppgifter, presterar bra i kontroll och signalbehandlingskretsar.	Begränsad vid hantering av hög effekt;Liten storlek gör dem benägen att skada från överskottsvärme eller ström.
Tillverkning	Väl lämpad för snabba, automatiserade monteringslinjer.	Precision behövs, komponenter kan missplaceras under Pick-and-place om inte hanteras exakt.
Komponentdensitet	Aktiverar mycket kompakta kretsdesign, hjälper till att minska det övergripande enhetens fotavtryck.	Inspektion och kvalitetskontroll är mer komplexa, kräver avancerade metoder för att verifiera noggrannhet.
Materiell effektivitet	Små storlek leder till minimal materialanvändning, stödjande bevarandeinsatser.	Svårare att upptäcka och ersätta med standardverktyg, som kan förlänga diagnostik och reparationer.

Applikationer av 0402 motstånd

Medicinsk utrustning

Små medicinska apparater som hörapparater eller bärbara maskiner som kontrollerar din hälsa, måste vara mycket exakta och också mycket små.Det är en svår balans att uppnå.0402 -motståndet används ofta i dessa typer av enheter eftersom det är både litet och pålitligt.Det hjälper till att bearbeta signaler tydligt, vilket är mycket viktigt i medicinska verktyg som måste mäta saker som ljud, hjärtfrekvens eller kroppstemperatur exakt.Dessa motstånd gör det möjligt att bygga medicintekniska produkter som är tillräckligt små för att bära eller bära, medan de fortfarande gör sitt jobb riktigt bra.

IoT (Internet of Things) enheter

Internet of Things (IoT) -enheter är smarta prylar som kan ansluta till internet som smarta hemsensorer, dörrklockor med kameror eller till och med smarta kylskåp.Dessa enheter måste vara små, billiga och fortfarande fungera bra.Det är därför 0402 -motståndet används mycket i IoT -produkter.Det tar mycket lite utrymme och hjälper till att hålla enheten pålitlig.Oavsett om det är i en smart glödlampa eller en rörelsessensor, hjälper denna lilla del att se till att allt går smidigt.Eftersom det är så överkomligt och litet hjälper det att hålla storleken och kostnaden för dessa smarta enheter låga.

Fordonselektronik

Moderna bilar använder mycket elektronik för att kontrollera saker som motorn, krockkuddar och till och med ljudsystemet.Allt detta hanteras av små datorer som heter ECUS (elektroniska kontrollenheter).Eftersom det inte finns mycket utrymme i dessa enheter, måste varje liten del vara så liten som möjligt.0402 -motståndet passar bra eftersom det sparar utrymme medan det fortfarande gör sitt jobb bra.Det hjälper till att kontrollera flödet av el i dessa system, vilket är viktigt för både säkerhet och prestanda.Med dessa små motstånd kan du ha fler funktioner utan att göra elektroniken för stor eller tung.

Smartphones och mobila enheter

Dagens smartphones och mobila prylar blir mindre och kraftfullare.För att få detta att hända måste du passa många komplicerade elektroniska delar i mycket små utrymmen.En av de mest användbara delarna för det här jobbet är 0402 -motståndet.Det är extremt litet, vilket gör det perfekt för trånga utrymmen som mainboard (huvuddelen av en enhet) och andra mindre brädor inuti.Detta lilla motstånd hjälper till att kontrollera elflödet och håller signaler rent, vilket är viktigt för att enheten ska fungera korrekt.Tack vare sin lilla storlek kan det göra smala, högteknologiska telefoner och surfplattor utan att behöva göra dem större eller tyngre.

Bärbar teknik

Bärbar teknik som smartur och fitnessband måste vara små, lätta och bekväma.Men även om de är små måste de fortfarande göra mycket.Det är där 0402 -motståndet kommer in. Eftersom det är så litet, passar det perfekt in i de smala och eleganta mönster av dessa enheter.Det hjälper till att spara utrymme utan att förlora prestanda.I de flesta fall används dessa motstånd i de små kretsarna som ansluter till sensorer, de delar som spårar saker som din hjärtfrekvens eller steg.Utan dessa små motstånd skulle bärbara enheter inte vara lika kompakta eller lika bekväma att bära.

Bärbar elektronik

Enheter som MP3 -spelare, handhållna spelkonsoler och bärbara högtalare är gjorda för att vara lätta och enkla att bära.För att göra detta möjligt använder många små delar som inte tar mycket utrymme.Motståndet 0402 är bra för detta eftersom det hjälper till att passa fler funktioner i ett mindre område.Dessa motstånd gör kretsarna mer kompakta, använder mindre kraft och hjälper batteriet att hålla längre, som alla är verkligen viktiga för bärbara enheter.Tack vare detta kan du njuta av prylar längre utan att behöva ladda dem hela tiden.

Hantering och lödning 0402 motstånd

0402 Motstånd är mycket små, så de måste hanteras med försiktighet.Eftersom de är ömtåliga och små är det viktigt att använda rätt verktyg och tekniker för att undvika att skada dem.Att använda lämpliga metoder hjälper till att se till att motstånden är korrekt anslutna och fungerar bra.Det är också viktigt att följa standardstegen som används i elektronikindustrin för att få bästa resultat när du lägger dessa motstånd på kretskort.

För att arbeta med 0402 motstånd behöver du några specialverktyg.Finpunktsugar är användbara eftersom de låter dig plocka upp och flytta de små delarna utan att bryta dem.Vakuumupphämtningsverktyg kan också hjälpa dig att placera motståndet exakt vart det behöver gå.Eftersom motstånden är så små är det en bra idé att använda ett mikroskop eller förstoringsglas.Dessa verktyg hjälper dig att se bättre så att du kan vara mer exakt.Undvik också att röra motståndet med bara händerna.Oljorna och smuts från din hud kan hålla sig till komponenterna och påverka hur de fungerar.

Innan du börjar lödning måste kretskortet vara rent.Se till att det inte finns något damm, fett eller annan smuts på metallkuddarna där motståndet kommer att gå.Använd en stencil för att applicera lödpasta endast där det behövs.Detta hjälper till att se till att du använder rätt mängd på rätt plats.Om kretskortet kan ha absorberat fukt från luften är det en bra idé att värma det försiktigt (förbakning) att torka ut det.Detta förhindrar problem under lödningen, som sprickor eller svaga leder.

När du lödas 0402 motstånd, var skonsam och exakt.Om du arbetar i en fabrik eller med ett stort antal brädor används ofta återspegling av lödning.Det värmer allt jämnt och ger konsekventa resultat.Om du lödas för hand, använd ett lödkolv med en fin spets och justerbar temperatur.Börja med att applicera löd på en dyna.Placera sedan försiktigt motståndet och löd den andra dynan.Detta håller motståndet på plats säkert.Att sätta på lödpasta är ett viktigt steg.Att använda en stencilskrivare hjälper till att sprida pastan jämnt över alla kuddar.Om du bara arbetar på några få brädor eller gör en prototyp kan en pasta dispenser hjälpa dig att tillämpa ett litet, kontrollerat belopp.Det är viktigt att inte använda för mycket eller för lite pasta, eftersom det kan orsaka problem senare.

Att arbeta med 0402 motstånd kan vara svårt.Vissa vanliga misstag inkluderar överhettning av delarna, som kan skada dem eller styrelsen.Att använda för mycket tryck när du plockar upp eller placerar motstånd kan också orsaka sprickor eller bryta dem.Efter lödning, kontrollera alltid ditt arbete med ett förstoringsglas eller mikroskop.Detta hjälper dig att se om lödfogarna är bra och om motståndet är ordentligt anslutet.

Slutsats

0402 -motståndet kan vara litet, men det gör ett viktigt jobb med att få dagens elektronik att fungera bra.Det hjälper till att hantera signaler och kraft i alla typer av små enheter, från wearables till smarta hemprylar.Att veta hur detta motstånd fungerar och hur du använder det säkert kan hjälpa dig att bygga bättre och mer pålitliga elektroniska projekt.Oavsett om du just börjar eller redan arbetar med elektronik, ger den här guiden dig en tydlig förståelse för varför 0402 -motståndet är viktigt.
