EP1C4F324C7N FPGA: Datablad, funktioner, programmering och specifikationer

Den här guiden handlar om EP1C4F324C7N, en typ av FPGA -chip tillverkad av Intel.Det är bra för projekt som behöver starka prestationer men som också behöver hålla sig inom budgeten.I den här artikeln kommer du att lära dig vad detta chip kan göra, hur det fungerar, var det används och hur du programmerar den.Oavsett om du arbetar med elektronik för bilar, fabriker eller till och med hemenheter, kommer den här guiden att hjälpa dig att förstå varför EP1C4F324C7N är ett smart och flexibelt val.

Katalog

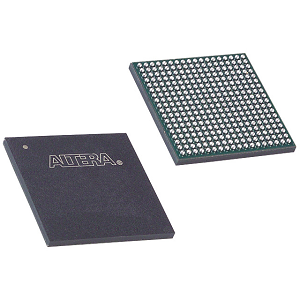

EP1C4F324C7N -översikt

De EP1C4F324C7N är en del av Intels Cyclone® FPGA-serie, speciellt utformad för kostnadseffektiva applikationer som kräver en god balans mellan prestanda och låga kostnader.Denna FPGA har 4 000 logikelement och 400 logiska arrayblock (labb), vilket ger robusta kapacitet för måttlig komplexitetsdesign.Det inkluderar 76,5 kilobits total RAM och stöder upp till 249 I/O -stift, vilket gör det mycket mångsidigt för olika gränssnittskrav.I drift vid frekvenser upp till 320 MHz och med ett matningsspänningsområde 1,425V till 1,575V är EP1C4F324C7N utrustad för att hantera krävande applikationer.Det stöder ett brett spektrum av I/O-standarder som LVTTL, LVCMOS, SSTL-2 och SSTL-3 och är kompatibel med externa minnetyper som DDR SDRAM, vilket förbättrar dess användbarhet vid digital signalbehandling, inbäddad datoranvändning och automatiseringssystem.

Om du vill hålla din verksamhet igång smidigt med pålitlig teknik, kan du placera en bulkorder för denna FPGA hos oss hjälpa till att säkerställa att du har den tillgänglighet och konsistens du behöver för dina projekt.

EP1C4F324C7N CAD -modeller

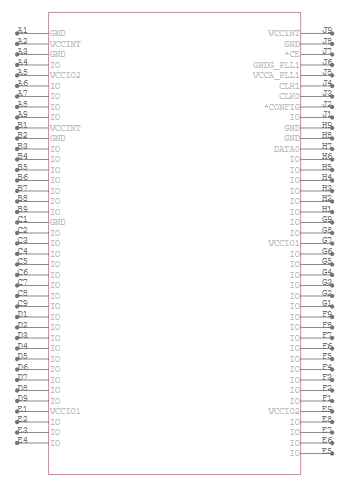

EP1C4F324C7N Symbol

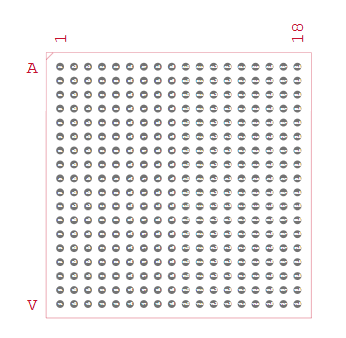

EP1C4F324C7N FOOTPRINT

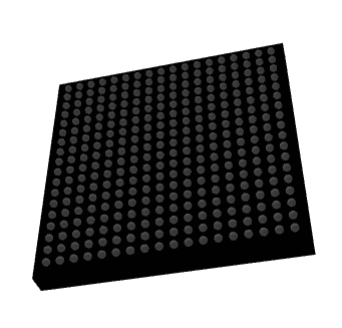

EP1C4F324C7N 3D -modell

EP1C4F324C7N -funktioner

• Logikelement: FPGA innehåller 4 000 logikelement som möjliggör implementering av komplexa logikkretsar och digitala funktioner effektivt.

• Logic Array Blocks (Labs): Det innehåller 400 labb, som är de grundläggande byggstenarna för FPGA -arkitekturen, vilket underlättar utformningen av mångsidiga digitala logikkonfigurationer.

• Totala RAM -bitar: FPGA är utrustad med 76,5 kilobits inbäddad RAM, vilket ger resurser på chip för höghastighetsdatabehandling och lagring.

• Antal I/O -stift: Med 249 användarkonfigurerbara I/O-stift stöder EP1C4F324C7N ett brett utbud av gränssnittsalternativ, anpassningsbara till olika signalstandarder och elektroniska komponenter.

• Driftsfrekvens: Det kan fungera vid frekvenser upp till 320 MHz, vilket gör att den kan hantera höghastighetsberäkningsuppgifter och bearbetar effektivt.

• Leveransspänning: Enheten fungerar inom ett matningsspänningsområde 1,425V till 1,575V, vilket säkerställer flexibel och pålitlig krafthantering över olika applikationer.

• Faslåst slingor (PLLS): Den har faslåsta slingor för exakt klockhantering för tidskänsliga applikationer.

• Stöd för flera I/O -standarder: FPGA stöder olika I/O-standarder som LVTTL, LVCMOS, SSTL-2 och SSTL-3, vilket förbättrar dess kompatibilitet med ett brett spektrum av elektroniska komponenter och system.

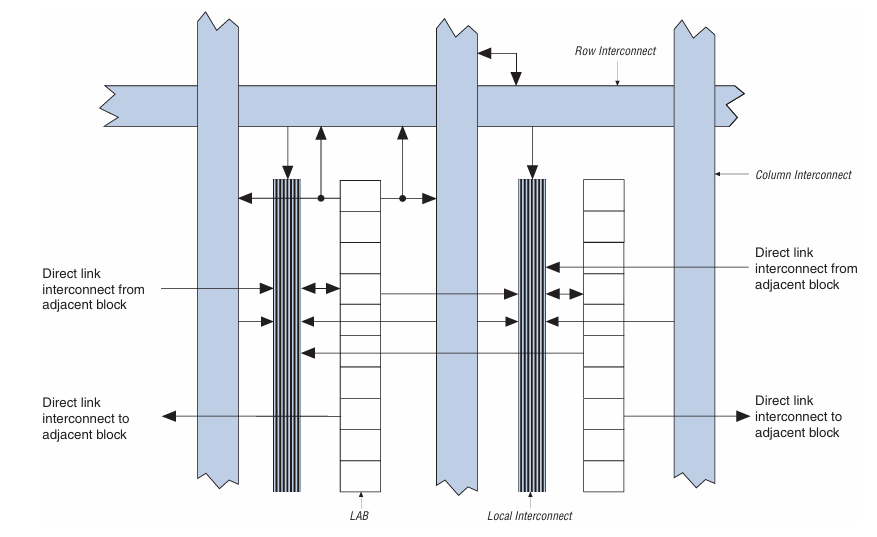

EP1C4F324C7N blockdiagram

Diagrammet illustrerar samtrafikstrukturen inom en FPGA, specifikt refererar till EP1C4F324C7N Enhet från Altera Cyclone -serien.Kärnan i denna layout är Logikuppsättningsblock (Labs), som är vertikalt inriktade moduler som innehåller kluster av logikelement som är ansvariga för att implementera användarlogikfunktioner.Varje laboratorium är anslutna till angränsande laboratorier genom direktlänkskoncentreringar, vilket möjliggör höghastighetskommunikation och minimerar fördröjning av signalutbredning.Dessa direkta länkar ger effektiv, lokaliserad dataöverföring mellan angränsande logikblock utan att konsumera bredare routingresurser.

Omger laboratorierna finns två primära typer av globala sammankopplingar: radförbindelser och kolumnkoncentrerade.Dessa breda blå linjer fungerar som routingvägar, vilket gör att signaler kan korsa över större delar av FPGA -tyget.Raden sammankopplar kör horisontellt, medan kolumnen kopplas samman vertikalt.De underlättar kopplingen mellan avlägsna logikblock och gränssnitt med ingångs-/utgångselement eller andra funktionella enheter placerade över chipet.

Den lokala sammankopplingen sitter mellan labb och fungerar som ett växlande tyg som överbryggar de globala sammankopplingarna med labben.Det gör att logikblocken kan komma åt signaler från både de direkta och globala sammankopplingarna.Denna routinghierarki, som kombinerar direkta, lokala, rad- och kolumnvägar, ger ett flexibelt och skalbart tillvägagångssätt för signalfördelning, optimering av prestanda och logikutnyttjande inom EP1C4F324C7N FPGA.

EP1C4F324C7N -specifikationer

Typ	Parameter
Tillverkare	Altera/intel
Serie	Cyclone®
Förpackning	Bricka
Delstatus	Föråldrad
Antal laboratorier/clbs	400
Antal logikelement/celler	4000
Totala RAM -bitar	78,336
Antal I/O	249
Spänning - försörjning	1.425V ~ 1.575V
Monteringstyp	Ytfäste
Driftstemperatur	0 ° C ~ 85 ° C (TJ)
Förpackning / fodral	324-bga
Leverantörspaket	324-FBGA (19x19)
Basproduktnummer	Ep1c4

EP1C4F324C7N -applikationer

Nätverksutrustning

EP1C4F324C7N är mycket lämplig för användning i nätverksenheter som switchar, routrar och modem.Det hjälper till att hantera datatrafik effektivt, förbättra genomströmningen och minska latensen för att upprätthålla nätverksoperationer med hög prestanda.

Industriautomation

Inom industriell automatisering kan denna FPGA användas för att styra maskiner och robotsystem.Dess förmåga att bearbeta komplexa algoritmer möjliggör snabbt kontroll och övervakning, vilket förbättrar produktiviteten och säkerheten i tillverkningsmiljöer.

Konsumentelektronik

EP1C4F324C7N hittar applikationer inom konsumentelektronik, särskilt för att driva högupplösta skärmar och hantera interaktiva gränssnitt i enheter som smarta TV-apparater och avancerade hemautomationssystem.Dess robusta bearbetningsfunktioner säkerställer smidiga och lyhörda upplevelser.

Bilsystem

Inom bilapplikationer bidrar denna FPGA till funktionaliteten för avancerade förar-assistenssystem (ADAS) och infotainment-system i fordon.Det stöder bearbetning och beslutsfattande för säkerhets- och underhållningsfunktioner i moderna fordon.

Flyg- och försvar

FPGA är också tillämplig inom flyg- och försvarssektorer, där den hanterar signal- och bildbehandlingsuppgifter för radar- och kommunikationssystem.Dess höga tillförlitlighet och förmåga att arbeta under extrema förhållanden gör den idealisk för militära och rymdansökningar.

EP1C4F324C7N Liknande delar

• EP1C4F324C8N

• EP1C4F324I7N

• EP1C4F324C8

EP1C4F324C7N -programmeringssteg

1. Designskapande: Börja med att skriva din design med ett hårdvarubeskrivningsspråk, till exempel VHDL eller Verilog.Denna kod definierar den logiska strukturen och funktionen för din hårdvaruimplementering.Det är viktigt att exakt översätta din hårdvarundidé till HDL för att säkerställa att FPGA uppför sig som förväntat.Innan du fortsätter med hårdvaruimplementering, simulera din HDL -kod med simuleringsprogramvara.Detta steg testar logiken och funktionaliteten i din design i en virtuell miljö, så att du kan identifiera och rätta till fel tidigt i utvecklingsprocessen.

2. Sammanställning och syntes : Använd Alteras Quartus II -programvara för att sammanställa och syntetisera din HDL -kod.Compilation översätter din HDL till en netlist, en generisk beskrivning av FPGA -hårdvaran som kartlägger din design till logikelement och routingresurser.Monteringsprocessen, en del av Quartus II -arbetsflödet, innebär att placera och dirigera din design inom FPGA.Det optimerar placeringen av logikelement och dirigering av anslutningar för att uppfylla prestandakraven och minimera resursanvändningen.

3. PIN -tilldelning: PIN -planeraren i Quartus II låter dig tilldela specifika stift på FPGA till ingångarna och utgångarna som definieras i din HDL -kod.Korrekt stifttilldelning är bra för fysisk anslutning och interaktion mellan FPGA med andra hårdvarukomponenter i ditt system.

4. Tidsanalys: Använd Timequest Timing Analyzer för att säkerställa att din design uppfyller tidskraven.Det här verktyget kontrollerar för installations- och hålltider och övergripande timingprestanda, vilket hjälper till att förhindra problem som datakorruption och systeminstabilitet.

5. Programmeringsfilgenerering: När designen har sammanställts, syntetiseras och verifieras för timing, använd monteringsverktyget inom Quartus II för att generera en programmeringsfil.Denna fil, vanligtvis med en .SOF (SRAM -objektfil) eller .poF (programmerbar objektfil), innehåller konfigurationsdata för FPGA.

6. Enhetsprogrammering: Anslut FPGA-kortet till din dator med ett JTAG-gränssnitt, till exempel USB-Blaster.Detta gränssnitt används för att överföra programmeringsfilen från datorn till FPGA.Öppna Quartus II -programmeringsverktyget för att ladda och överföra programmeringsfilen till FPGA.Detta steg konfigurerar FPGA med din design, i huvudsak "programmering" enheten för att utföra önskade funktioner.

7. Verifiering: När FPGA är programmerad, utför funktionell testning för att verifiera att FPGA fungerar korrekt enligt designspecifikationerna.Denna testning kan innebära att man kör testfall i en labbmiljö, kontrollerar gränssnittsoperationerna och säkerställer att FPGA interagerar korrekt med andra hårdvarukomponenter.

EP1C4F324C7N Fördelar

Flexibilitet och rekonfigurerbarhet

EP1C4F324C7N erbjuder oöverträffad flexibilitet jämfört med mikrokontroller och ASIC: er, som är fixerade i deras funktion när den har tillverkats.Denna FPGA kan omprogrammeras för att anpassa sig till nya krav eller förändringar i systemdesign för applikationer som utvecklas över tid.Denna omkonfigurerbarhet gör det möjligt att uppdatera sina system utan att byta ut hårdvara, vilket minskar både kostnads- och utvecklingstid.

Parallell bearbetningsfunktioner

Med sin förmåga att utföra flera operationer samtidigt utmärker sig EP1C4F324C7N i miljöer som kräver högpresterande datoranvändning.Denna parallella bearbetningsförmåga är en fördel jämfört med traditionella mikrokontroller som fungerar i följd, vilket gör FPGA mer lämplig för intensiva applikationer som digital signalbehandling, videopearbetning och komplexa kontrollsystem.

Anpassad hårdvaruimplementering

FPGA möjliggör utformning av anpassad hårdvarulogik skräddarsydd specifikt efter användarens driftsbehov.Detta innebär att EP1C4F324C7N kan optimeras för att utföra specifika uppgifter mer effektivt än standardprocessorer eller ASIC: er, vilket ger överlägsen prestanda och effekteffektivitet för specialiserade applikationer.

Kostnadseffektivitet för produktion av låg till mitten av volymen

För projekt där produktionsvolymer inte motiverar de höga kostnaderna för att utveckla en ASIC, presenterar EP1C4F324C7N ett kostnadseffektivt alternativ.Det ger fördelarna med anpassad hårdvara utan de betydande investeringar i förväg som krävs för ASIC-design och tillverkning, vilket gör den idealisk för prototyper, små till medelstora projekt eller specialiserade industriella applikationer.

Integration och rymdeffektivitet

Möjligheten att integrera flera funktioner och komponenter i ett enda FPGA-chip gör EP1C4F324C7N mycket värdefull i rymdbegränsade applikationer.Denna integration leder till mindre, mer kompakta enhetsdesign, bra inom bärbar elektronik, fordonsapplikationer och andra scenarier där rymdeffektivitet behövs.

EP1C4F324C7N förpackningsdimensioner

• Pakettyp: 324-stift Fine Pitch Ball Grid Array (FBGA)

• Paketstorlek (Längd x bredd): 19 mm x 19 mm

• Maximal sittande höjd: 3,5 mm

• Terminalhöjd: 1 mm

EP1C4F324C7N -tillverkare

EP1C4F324C7N är en fältprogrammerbar grindarray (FPGA) tillverkad av Intel, efter deras förvärv av Altera.Som en del av Intels Cyclone® -serie representerar denna FPGA ett segment av Intels breda portfölj av integrerade tekniklösningar.Intel, ledande inom halvledarindustrin, integrerar avancerad tillverkningsteknik och omfattande stöd för att tillhandahålla robusta FPGA -lösningar, inklusive EP1C4F324C7N, som har komplexa logiska förmågor i en kompakt formfaktor.Denna FPGA belyser Intels engagemang för att leverera högpresterande datorkomponenter som tillgodoser olika tekniska behov.

Slutsats

Oavsett om du utvecklar anpassad kontrolllogik, bygger höghastighetskommunikationssystem eller prototyper specialiserade digitala funktioner, ger EP1C4F324C7N FPGA en optimal balans mellan prestanda, flexibilitet och kostnad.Med sin breda I/O-kompatibilitet, integrerat minne och effektiv rekonfigurerbarhet stöder det skalbara och rymdeffektiva mönster över ett brett spektrum av moderna applikationer.Med stöd av Intels branschledande stöd förblir denna FPGA en pålitlig och anpassningsbar lösning för att söka robust programmerbar logik i både låg- och mittvolym-implementeringar.
