Komplett guide till 10K -motståndet: färgkod, applikationer och kretsanvändningar

Den här guiden talar om 10k -motståndet som är mycket viktigt i elektroniska kretsar.Vi förklarar vad ett 10K -motstånd är, hur man kan skilja det från att använda färger och vad det gör i olika elektronik.Guiden täcker olika typer av färgkodning som 3-band, 4-band, 5-band och 6-band, vilket gör det lättare för dig att identifiera och använda dem.Det tittar också på hur 10K -motstånd hjälper till i enheter, från att kontrollera el i kretsar till att se till att enheter som timers och sensorer fungerar rätt.

Katalog

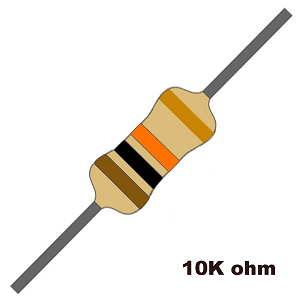

Vad är ett 10K -motstånd?

En 10k motstånd är en liten men viktig elektronisk komponent med ett motstånd av 10.000 ohm (ω).Det hjälper till att kontrollera flödet av elektrisk ström, dela spänningar och skydda känsliga kretselement.Motstånd som detta används i både analoga och digitala kretsar, vilket säkerställer stabil drift och förhindrar oönskat elektriskt beteende.Detta motstånd är lätt att identifiera tack vare sina färgkodade band, som bestämmer dess motstånd utan att behöva en multimeter eller andra testverktyg.

I digital elektronik används ofta ett 10K-motstånd som ett pull-up- eller pull-down-motstånd, vilket hjälper mikrokontroller att upprätthålla stabila logiktillstånd genom att förhindra flytande (odefinierade) signaler.I analoga kretsar spelar det en nyckelroll i förspänningstransistorer, vilket säkerställer korrekt förstärkaroperation.I kombination med kondensatorer bildar det RC -nätverk, som används för att skapa tidsförseningar eller filtersignaler för oscillatorkretsar och signalbehandling.På grund av dess mångsidighet visas 10kΩ -motståndet i ett brett spektrum av applikationer, från enkla timers till komplexa digitala gränssnitt.

10k motstånd färgkod

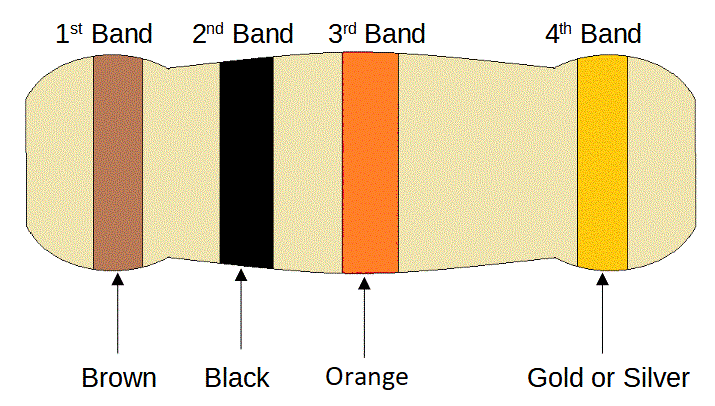

Bild 2. 10K Motstånd färgkod

För att göra identifiering snabb och exakta använder motstånd ett färgkodat markeringssystem.Ett standard 4-band 10kΩ (10 000 Omm) motstånd följer en specifik färgkod för att representera dess värde.Det första färgbandet är brun, som motsvarar den första siffran, 1.Det andra bandet är svart, som representerar den andra siffran, 0.Tillsammans bildar dessa numret 10.Det tredje bandet är orange, som fungerar som multiplikator, vilket innebär att basnumret (10) måste multipliceras med 1000, vilket resulterar i ett totalt motstånd av 10.000 ohm (10KΩ).Slutligen det fjärde bandet, som i detta fall är guld, indikerar motståndets tolerans och specificerar hur mycket det faktiska motståndet kan variera från det nominella värdet. Guld betecknar en tolerans mot ± 5%, vilket betyder det verkliga motstånd kan variera från 9 500Ω till 10 500Ω.Denna toleransnivå säkerställer att även med mindre variationer under tillverkningen förblir motståndet inom acceptabla gränser för de flesta allmänna elektroniska applikationer.

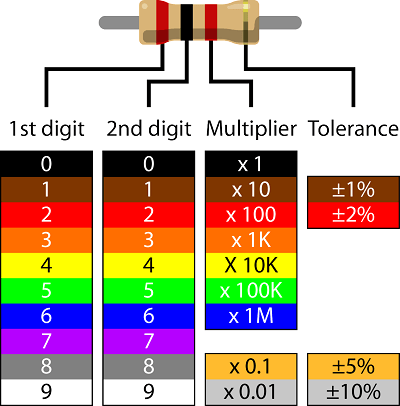

Bild 3. 10K motståndarfärgkod

Hur läser jag ett motstånds färgkod?

Motståndets färgkodsystem kan verka komplext till en början, men genom att följa ett systematiskt tillvägagångssätt kan du lära dig att avkoda värdena effektivt och exakt.För att korrekt tolka motståndets värde är det första steget att hitta utgångspunkten för färgbanden.Den ena änden av motståndet kommer att ha det första färgbandet placerat närmare kanten än de andra banden, detta är slutet där du börjar läsa.Det sista bandet, ofta fördelat något längre från varandra, representerar toleransen och är vanligtvis guld eller silver.När orienteringen är etablerad är nästa steg att identifiera siffrorna, som bestämmer basmotståndsvärdet.Dessa är de första två eller tre band, beroende på om motståndet har fyra, fem eller sex band totalt.Efter att ha bestämt basvärdet fungerar nästa band som multiplikator och skalar basvärdet med en faktor på tio, hundra, tusen eller mer.Detta steg är viktigt eftersom en enkel felaktig tolkning av multiplikatorn kan leda till ett drastiskt felaktigt motståndsvärde, vilket påverkar kretsprestanda.

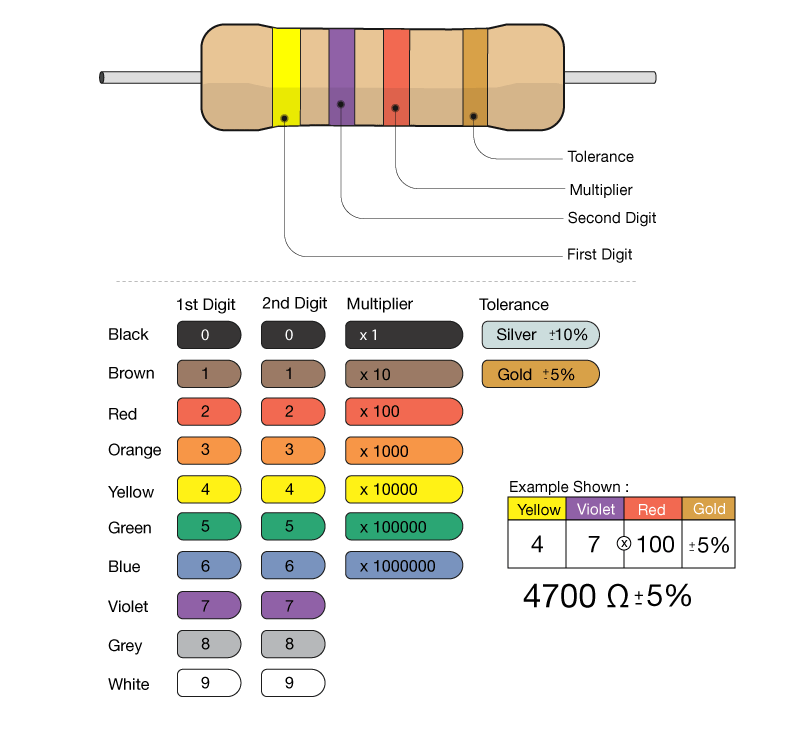

Bild 4. Tolkning av olika motståndsfärgkoden

Slutligen, efter att ha beräknat motståndsvärdet från färgkoden, det är alltid en bra praxis att verifiera det, särskilt i Precisionskänsliga applikationer.En multimeter kan användas för att mäta det faktiska motståndet och bekräftar att det matchar det förväntade värdet. Detta steg är användbart när man hanterar äldre motstånd som kan ha Bleknade färgband, vilket gör dem svåra att läsa.För motstånd med sex band, ett ytterligare band indikerar temperaturkoefficienten, vilken visar hur mycket motståndet förändras med temperaturvariationer.Detta Karakteristik är bra i kretsar som kräver termisk stabilitet, sådan Som precisionsmätinstrument och högpresterande elektroniska system.

3-band 10k motståndarfärgkod

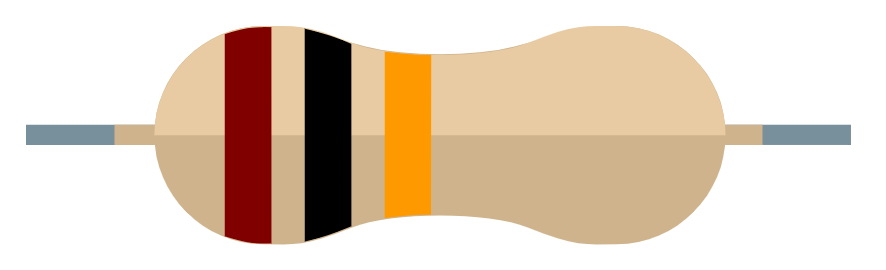

Bild 5. 3-band 10K Motståndsfärgkod

En 3-band 10k motstånd Förenkla märkningsprocessen genom att endast använda två siffror följt av en multiplikator, vilket gör den mer enkel jämfört med dess 4-band motsvarighet.När det gäller ett 10 000 (10 000 ohm) motstånd är färgbanden bruna, svarta och orange.Det första bandet, brun, representerar siffran 1, medan det andra bandet, svart, representerar siffran 0.Tillsammans bildar dessa två siffror numret 10.Det tredje bandet, som fungerar som multiplikatorär orange, vilket betecknar en multiplikationsfaktor av 1000.När du multiplicerar 10 med 1 000, det resulterande motståndsvärde är 10.000 ohmeller 10kΩ.Denna metod för färgkodning möjliggör snabb identifiering av motståndsvärden.

Till skillnad från 4-bandsmotstånd, som inkluderar ett separat band för att indikera tolerans, ger 3-band motstånd inte denna detaljnivå, vilket innebär att deras tolerans är fast på ± 20% som standard.Denna toleransnivå innebär att det faktiska motståndet för ett 10kΩ -motstånd kan variera mellan 8kΩ och 12kΩ beroende på tillverkningsvariationer.Frånvaron av ett dedikerat toleransband förenklar motståndets visuella layout men begränsar också dess lämplighet för applikationer som kräver tät motståndsnoggrannhet.Den standardiserade notationen för dessa motstånd följer 103m -formatet, där 103 representerar motståndsvärdet (10 × 1 000 = 10 000 ohm), och M betecknar en tolerans på ± 20%.Även om detta breda toleransområde kan verka stort, är det allmänt acceptabelt för kretsar som inte kräver exakta motståndsvärden.Enheter som grundspänningsdelare, pull-up-motstånd och strömbegränsande motstånd i LED-kretsar använder ofta 3-bandsmotstånd, där en liten avvikelse från det avsedda motståndet inte påverkar den totala kretsprestanda.

Eftersom 3-bandmotstånd är mindre exakta, finns de i billiga, allmänna applikationer snarare än precisionselektronik.Dessa motstånd finns vanligtvis i äldre elektroniska mönster, eftersom moderna kretsar ofta gynnar mer exakta 4-band eller 5-band motstånd för bättre tillförlitlighet och noggrannhet.Emellertid förblir 3-bandsmotstånd allmänt tillgängliga och fortsätter att användas i olika applikationer där kostnad och enkelhet prioriteras över precision.Deras enkla färgkodsystem möjliggör enkel identifiering och snabba manuella beräkningar, vilket minskar sannolikheten för fel vid montering av elektroniska kretsar.Oavsett om det används vid prototyper, experiment eller grundläggande kretsdesign, förblir 3-band motstånd en del av elektronik.

5-band 10k motståndarfärgkod

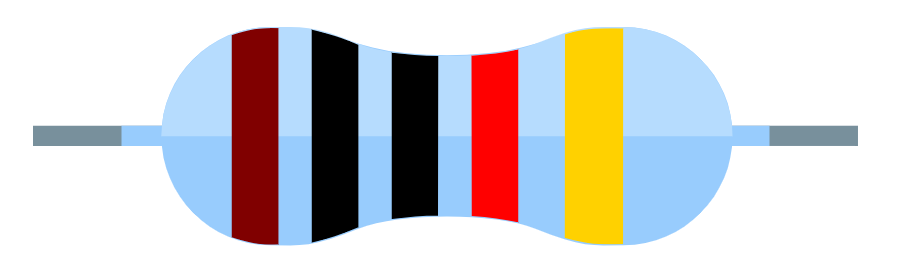

Bild 6. 5-band 10K Motståndsfärgkod

En 5-band 10k motstånd Ger förbättrad precision över sin 4-band motsvarighet genom att integrera en extra siffra i sin färgkodsekvens.Det första färgbandet, brun, representerar numret 1, ställa in den första siffran för motståndsvärdet.Efter detta, svart band betecknar 0, som är den andra siffran och en annan svart Band följer och bidrar med en annan 0 som den tredje siffran.Dessa tre siffror bildar tillsammans numret 100, som fungerar som basvärdet före några modifieringar av multiplikatorn.Det fjärde bandet i sekvensen, som är rödfungerar som multiplikatorn och har ett värde på × 100, vilket effektivt flyttar decimalpunkten och resulterar i ett totalt motstånd på 10 000 ohm.Det sista bandet, guld, ansvarar för att definiera toleransnivån, vilket i detta fall är ± 5%, vilket betyder att motståndets faktiska motstånd kan variera med upp till 5% i båda riktningarna från det nominella värdet.

Närvaron av ett femte band på motståndet är en stor faktor för att säkerställa mer exakta motståndsvärden, eftersom det introducerar en extra siffra.Till skillnad från 4-bandsmotstånd, som bara använder två siffror och en multiplikator, minskar den tredje siffran i ett 5-bandsmotstånd avrundningsfel och förbättrar noggrannheten.Detta är fördelaktigt för elektroniska kretsar som kräver större precision, såsom de i signalbehandling, mätinstrument och känsliga sensorapplikationer.5% toleransbetyg, även om det inte är det mest exakta tillgängliga, ger fortfarande en rimlig nivå av noggrannhet för många allmänna elektroniska projekt.Notationen för detta motstånd, vanligtvis skrivet som 1002J, följer standardmotståndskodning, där 1002 motsvarar motståndsvärdet (10.000Ω), och bokstaven J betecknar 5% tolerans.

Denna precisionsnivå är stor i applikationer där även mindre variationer i motstånd kan påverka kretsfunktionaliteten.Till exempel, i spänningsdelare, där motståndsvärden bestämmer utgångsspänningen, hjälper ett mer exakt motstånd att upprätthålla förväntade spänningsnivåer.På samma sätt, i förstärkare, där komponenttoleranser påverkar förstärkningsstabiliteten, garanterar ett 5-bandsmotstånd mer konsekvent prestanda.Medan motstånd med stramare toleranser, såsom ± 1% eller ± 0,1%, är tillgängliga för högprecisionsuppgifter, ger 5-band 10K-motståndet med ± 5% tolerans en balans mellan kostnadseffektivitet och noggrannhet, vilket gör det till ett populärt val i många elektroniska mönster.

6-band 10k motståndarfärgkod

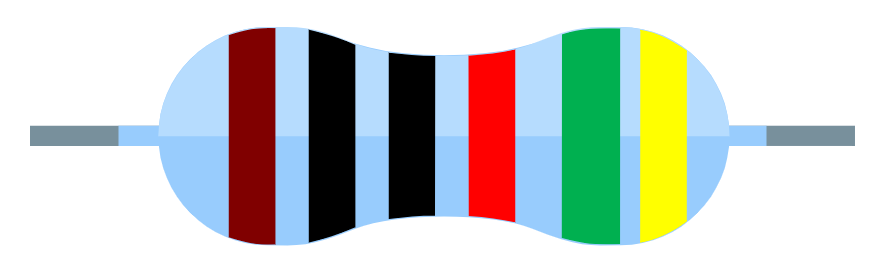

Bild 7. 6-band 10k motståndarfärgkod

En 6-band 10kΩ motstånd Följer ett specifikt färgkodningsschema som ger detaljerad information om dess motstånd, tolerans och temperaturstabilitet.De tre första banden representerar siffrorna i motståndsvärdet, medan det fjärde bandet fungerar som en multiplikator för att bestämma det totala motståndet.Det femte bandet indikerar toleransen, vilket betyder hur mycket det faktiska motståndet kan variera från det angivna värdet.Slutligen representerar det sjätte bandet temperaturkoefficienten, vilket är en stor faktor i miljöer med fluktuerande temperaturer.Temperaturkoefficienten berättar hur mycket motståndsvärdet kommer att förändras per grad Celsius, vilket säkerställer att motståndet upprätthåller stabilitet under förhållanden där värmevärmningar kan påverka elektronisk prestanda.Detta ytterligare band gör 6-bandsmotståndet användbart i känsliga kretsar, till exempel i avancerade mätinstrument, medicintekniska produkter och flyg- och rymdapplikationer.

Färgbanden på ett 6-band 10KΩ-motstånd är ordnade enligt följande: brun, svart, svart, röd, grön och gul.Det första bandet (Brown) motsvarar den första siffran, som är 1, medan det andra bandet (svart) representerar den andra siffran, som är 0. Det tredje bandet (svart) betyder också en 0, vilket innebär att siffrorna för motståndsvärdet är 100. Det fjärde bandet (rött) fungerar som multiplikator, som i detta fall är 100, vilket ger ett totalt motståndsvärde på 10 000 ohm, eller 10kΩ.Det femte bandet (grönt) indikerar toleransen, som är ± 5%, vilket innebär att det faktiska motståndet kan variera med 5% över eller under det angivna värdet.Slutligen representerar det sjätte bandet (gult) temperaturkoefficienten, mätt i delar per miljon per grad Celsius (ppm/° C), med gul motsvarande 25 ppm/° C.Detta innebär att för varje grad Celsius av temperaturförändringar kan motståndet variera med 25 delar per miljon, vilket säkerställer att komponenten förblir relativt stabil även i miljöer med fluktuerande temperaturer.

Betydelsen av 6-bandsmotståndet ligger i dess förbättrade precision och stabilitet, lämplig för applikationer där mindre motståndsförändringar kan påverka kretsprestanda.Jämfört med 4-band eller 5-bandsmotstånd ger tillsatsen av temperaturkoefficientbandet en extra nivå av tillförlitlighet, särskilt i miljöer med olika termiska förhållanden.± 5% tolerans säkerställer att motståndet upprätthåller en rimlig noggrannhetsnivå, vilket förhindrar överdrivna avvikelser från det avsedda motståndsvärdet.Genom att införliva ett temperaturkoefficientband hjälper 6-bandmotstånd att minska påverkan av termiska fluktuationer, vilket säkerställer att elektriska kretsar förblir konsekventa och pålitliga över tid.

Tillämpningar av 10k -motståndet

10k -motståndet är en allmänt använt komponent inom elektronik och tjänar många viktiga roller:

Spänningsåterkoppling i förstärkare

I operativa förstärkare (OP-AMPS) spelar ett 10K-motstånd en roll för att ställa in spänningsförstärkningen genom att ge feedback från utgången till inverterande ingången.Denna återkoppling hjälper till att kontrollera amplifieringsfaktorn och säkerställer stabilitet vid signalbehandling.Genom att noggrant välja motståndsvärdet kan du finjustera förstärkarens prestanda och uppnå den önskade balansen mellan förstärkning och bandbredd.I precisionsapplikationer, såsom ljudförstärkning och instrumentering, möjliggör detta motstånd korrekt signalreproduktion genom att minimera distorsion och förbättra linearitet.Det fungerar i samband med andra komponenter som kondensatorer och ytterligare motstånd för att forma frekvensrespons och filtrera oönskat brus, vilket ytterligare förbättrar den totala signalkvaliteten.

Timingkretsar

Ett 10K -motstånd används ofta i tidskretsar, där det samarbetar med kondensatorer för att definiera tidsförseningar och svängningsperioder.I applikationer som monostabla multivibratorer, pulsgeneratorer och 555 timerkretsar styr motståndet laddning och urladdningshastighet för kondensatorn, vilket direkt påverkar tidsegenskaperna.Detta används i applikationer som kräver exakt fördröjningsgenerering, såsom klockpulser, frekvensmodulering och avskaffande kretsar.Motståndets värde avgör hur snabbt kondensatorn laddas eller urladdas vid exakt inställning av tidskonstanter.Genom att justera motståndsvärdet kan du modifiera kretsens tidsbeteende utan att behöva ändra andra huvudkomponenter och erbjuda flexibilitet och enkel designmodifiering.

Spänningsreglering

I spänningsregleringskretsar används ofta ett 10K -motstånd för att upprätthålla en stabil utgångsspänning i linjära regulatorer, vilket säkerställer jämn kraftleverans till känsliga elektroniska komponenter.Det visas ofta i återkopplingsslingor där det hjälper till att ställa in referensspänningar eller justera utgångsspänningar i spänningsregulator IC: er såsom LM317.Genom att tillhandahålla en kontrollerad väg för strömflöde hjälper det att minimera fluktuationer som annars kan påverka prestandan för mikrokontroller, sensorer eller andra precisionskomponenter.I vissa mönster spelar det också en roll i belastningsbalansering och minskning av överdriven strömavdrag, vilket förbättrar energieffektiviteten.Närvaron av ett 10K -motstånd i spänningsregleringskretsar bidrar till förbättrad tillförlitlighet, vilket minskar risken för spänningsspikar eller droppar som kan leda till fel.

Nuvarande avkänning

Ett 10K -motstånd används ofta i aktuella avkänningstillämpningar, där det hjälper till att omvandla strömflödet till ett mätbart spänningsfall.Detta är användbart i batterihanteringssystem, motorstyrkretsar och applikationer för kraftövervakning som kräver exakt strömmätning.Genom att placera motståndet i serie med en belastning kan spänningsfallet över det mätas och användas för att bestämma strömmen som strömmar genom kretsen, efter Ohms lag (V = IR).Denna metod gör det möjligt för mikrokontroller eller andra övervakningssystem att spåra strömförbrukning, upptäcka fel eller implementera skyddsåtgärder.10k -värdet väljs baserat på den nödvändiga känsligheten och kraftfördelningsöverväganden, vilket säkerställer noggrannhet utan att påverka kretsprestanda.

Temperaturavkänning

Vid temperaturavkänningstillämpningar används ett 10K -motstånd vanligtvis i samband med termistorer för att bilda en spänningsdelarkrets som gör det möjligt för mikrokontroller att mäta temperaturvariationer.Termistoren, vars motstånd förändras med temperaturen, fungerar med mottområdet för fast värde för att skapa en variabel spänningsutgång som motsvarar temperaturförändringar.Denna teknik används ofta i digitala termometrar, VVS -system och övervakning av industriell temperatur.10k-motståndet säkerställer att spänningsförändringarna förblir inom ett mätbart område för analoga till digitala omvandlare (ADC), vilket förbättrar noggrannheten för temperaturavläsningar.Genom att välja lämpligt motståndsvärde kan du optimera mätsystemets känslighet och precision.

Signalfiltrering

Ett 10K -motstånd är ofta integrerat i signalfiltreringskretsar för att ta bort oönskat brus och förbättra tydligheten i signaler inom ljud-, datakommunikation och sensorapplikationer.Det visas vanligtvis i lågpass, högpass- och bandpassfilter och arbetar tillsammans med kondensatorer för att bestämma filtrets avbrottsfrekvens.I ljudkretsar hjälper det till exempel att eliminera högfrekventa brus som kan försämra ljudkvaliteten.I datakommunikationssystem hjälper det att förhindra signalförvrängning och förbättra överföring tillförlitlighet.Genom att noggrant välja motstånd och kondensatorvärden kan du skräddarsy filterresponsen för att matcha specifika applikationskrav, vilket säkerställer optimal signalintegritet.

Spänningsdelare

En av de mest tillämpningarna av ett 10K -motstånd är i spänningsdelarkretsar, där det hjälper till att avgå spänningar till nivåer som är lämpliga för mikrokontroller, sensorer och andra elektroniska komponenter.En spänningsdelare består av två motstånd som är anslutna i serie, där 10K -motståndet ofta är en av dem, vilket hjälper till att skapa en önskad utgångsspänning genom att dela ingångsspänningen proportionellt.Denna teknik används allmänt i batteridrivna enheter, ADC-kretsar och nivåskiftande applikationer.Genom att välja lämpliga motståndsvärden kan du uppnå exakta spänningsnivåer utan att kräva komplexa spänningsregleringskretsar.10k-motståndet spelar en roll för att säkerställa förutsägbar och stabil spänningsavdelning i många lågeffektelektronik.

Pull-up/pull-down motstånd

I digital elektronik används ofta ett 10K-motstånd som ett pull-up- eller pull-down-motstånd för att säkerställa stabila logiknivåer och förhindra flytande ingångar.Flytande ingångar kan orsaka ojämnt beteende hos mikrokontroller och logiska kretsar, vilket leder till oavsiktliga signaltillstånd.Genom att ansluta ett 10kΩ-motstånd mellan en ingångsstift och antingen matningsspänningen (pull-up) eller mark (rullgardin) bibehålls en definierad spänningsnivå när ingen aktiv signal finns.Denna applikation är vanligt i knappgränssnitt, GPIO (allmänna inmatning/utgång) stift och I2C -kommunikationslinjer.10kΩ -värdet är ett standardval eftersom det ger en balans mellan strömförbrukning och signalintegritet, vilket säkerställer tillförlitlig drift utan överdriven nuvarande dragning.

LED -aktuell begränsning

Ett 10K -motstånd används ofta i LED -kretsar för att begränsa mängden ström som strömmar genom lysdioden, förhindrar att det drar för mycket ström och skadas.Lysdioder kräver en kontrollerad ström för att fungera effektivt, och utan ett strömbegränsande motstånd kan de överhettas och bränna ut.Genom att placera ett 10KΩ -motstånd i serie med lysdioden är strömmen begränsad till en säker nivå, vilket säkerställer att LED fungerar inom dess nominella specifikationer.Detta är viktigt i batteridrivna enheter där energieffektivitet är en prioritering.Att använda ett korrekt beräknat motståndsvärde kan hjälpa till att styra LED: s ljusstyrka, vilket gör 10K -motståndet till en viktig komponent i utformning av LED -indikatorer, visningspaneler och belysningssystem.

Förspänningstransistor

I transistorbaserade förstärkarkretsar används ofta ett 10K-motstånd för förspänning, vilket säkerställer att transistoren arbetar inom dess avsedda driftregion.Förspänningsmotstånd hjälper till att ställa in rätt basspänning i bipolära övergångstransistorer (BJTS) eller grindspänningen i fälteffekttransistorer (FET), vilket gör att de kan fungera effektivt vid amplifiering eller omkopplingsapplikationer.Utan korrekt förspänning kan transistorer antingen misslyckas med att slå på helt eller komma in i mättnad, vilket leder till signalförvrängning eller prestationsinstabilitet.10K -motståndet tillhandahåller en stabil referensspänning, vilket möjliggör konsekvent transistordrift i kretsar såsom ljudförstärkare, RF -förstärkare och omkopplingsreglerare.Genom att välja ett lämpligt motståndsvärde kan du optimera prestandan samtidigt som du bibehåller effekteffektivitet och minimerar onödig kraftfördelning.

Slutsats

10k -motståndet är en grundläggande men viktig del av elektroniska kretsar, vilket hjälper dem att arbeta smidigt och pålitligt.Genom att förstå hur man kan upptäcka en genom sin färgkod och känna till dess användning kan du göra bättre kretsar.Oavsett om det används i enkla inställningar eller komplexa enheter, är 10K -motståndet nyckeln för att bygga och fixa elektronik, vilket ger stabilitet och noggrannhet varhelst den används.
