Omfattande guide till testbenches: Verktyg och tekniker för digital systemverifiering

Den här guiden utforskar testbenches, ett viktigt verktyg för mjukvaruvalidering som simulerar villkor för att testa ingångar och verifiera utgångar.Testbenches spelar en roll för att identifiera buggar tidigt i utvecklingen, vilket förbättrar programvarans tillförlitlighet.Med praktiska exempel och insikter belyser denna artikel deras användning, tekniker och betydelse för att bygga starka, effektiva digitala system.

Katalog

Testbenches roll i digital systemvalidering

En testbench är en komponent i processen med digital systemvalidering.Det är inte bara ett verktyg för att generera ingångar och verifiera utgångar, det fungerar som en omfattande ram som simulerar villkor för att bedöma tillförlitligheten, funktionaliteten och beteendet hos digitala system innan de distribueras i fältet.Genom att skapa kontrollerade miljöer till stress-testsystem med ett brett utbud av ingångsscenarier hjälper testbenches dig att identifiera potentiella designbrister tidigt i utvecklingslivscykeln, långt innan systemet sätts i produktion.Denna tidiga upptäckt av buggar och sårbarheter behövs för att minska dyra fel, säkerställa att prestandaspecifikationer följs och förbättrar den totala systemets tillförlitlighet.

Förutom att verifiera riktigheten i systemets svar, spelar testbenches en roll för att bedöma kantfall, tidsfrågor och felhanteringsmekanismer, vilket säkerställer att systemet kan fungera korrekt även under extrema eller oväntade förhållanden.Genom automatiserad testning och simulering bidrar testbenches till högre mjukvarukvalitet, förbättrad prestanda och kortare utvecklingscykler genom att tillåta iterativ testning utan manuell ingripande.De fungerar som en skydd mot misslyckanden som kan uppstå efter utplacering, vilket säkerställer robustheten och tillförlitligheten hos digitala system.

Viktiga komponenter i en testbänk och deras funktioner

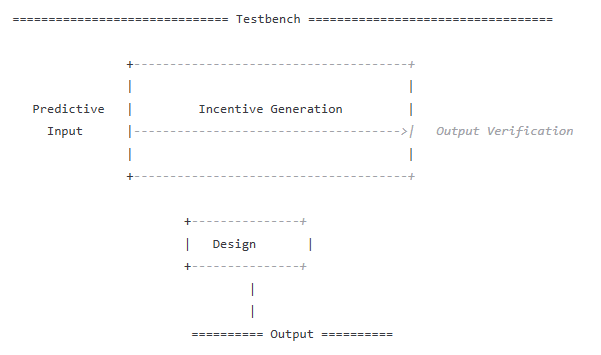

För att bättre förstå hur testbenches fungerar är det viktigt att utforska komponenterna som gör dem effektiva.En välgjord testbänk fungerar genom att hantera två kärnuppgifter: generera ingångar (stimuli) och verifiera utgångar.Låt oss undersöka varje komponent i detalj.

Stimulansgenerering

Stimulusgenerering innebär att skapa en uppsättning insignaler som simulerar förhållanden för att testa beteendet hos ett digitalt system.Dessa ingångar måste vara både exakta och realistiska för att säkerställa att systemet utsätts för olika scenarier som det kan stöta på i praktiken.Betrakta en grundläggande RAM -modul som ett exempel.Testbench måste leverera specifika ingångar till modulen och observera dess utgångar för att säkerställa att den uppträder som förväntat.De viktigaste ingångarna för en RAM -modul inkluderar vanligtvis:

• CLK (klocka): driver tidpunkten för systemet.

• ADDR (Adress): Anger vilken dataplats som ska åtkomst.

• WEN (Skriv Enable): Kontrollerar om data skrivs till minnet.

• Data: Den faktiska informationen skrivs till modulen.

Utgången, känd som dataout, representerar resultatet av modulens interna operationer.Genom att noggrant skriptar hur dessa ingångar levereras och övervakar dataout kan du verifiera att systemet fungerar korrekt under olika scenarier.Tänk på stimulansgenerering som att inrätta ett testscenario i ett laboratorium.Precis som forskare noggrant kontrollerar förhållandena för att observera kemiska reaktioner, skapar digitala designers exakta insatser för att observera hur ett system svarar.

Utgångsverifiering

Utgångsverifiering är processen att kontrollera att systemets faktiska utgångar matchar de förväntade resultaten.Detta steg är avgörande för att fånga fel tidigt innan de utvecklas till större problem.Andra använder utgångsverifiering för att bekräfta att systemet uppfyller sin avsedda funktionalitet och presterar konsekvent under olika förhållanden.Utgångsverifiering involverar både automatiserade och manuella kontroller.Till exempel:

• Automatiserade verifieringsverktyg: Verktyg som ModelSim och Quartus möjliggör automatiserad testning, där systemutgångarna jämförs med förväntade resultat.Detta påskyndar verifieringsprocessen och minskar felet.

• Manuell verifiering (valfritt): För mer komplexa scenarier kan manuella kontroller vara nödvändiga för att säkerställa att specifika kantfall täcks.

Verktyg och tekniker för implementering av testbench

Quartus: Visual Input/Output Simulation

Quartus tillhandahåller ett grafiskt gränssnitt som visuellt ordnar ingångar och observerar utgångar.Denna metod kan vara fördelaktig för nybörjare eller för system som kräver en mer praktisk, visuell strategi.Genom att tillåta att interagera med en simulering genom en grafisk miljö hjälper Quartus att avmystifiera förhållandet mellan ingångar och utgångar, vilket gör det lättare att förstå hur ett digitalt system uppför sig i tid.En av de viktigaste styrkorna hos Quartus är att den är idealisk för nybörjare.Det intuitiva, visuella gränssnittet ger ett enkelt sätt att se hur ingångar påverkar utgångar utan behov av omfattande skript- eller programmeringskunskap.Feedbacken det erbjuder hjälper till att förstå beteendet hos kretsar lättare, vilket gör det till ett användbart verktyg för de nya för digital systemdesign.Quartus har dock sina begränsningar.Att ställa in simuleringar i Quartus kan vara tidskrävande, särskilt för mer komplexa mönster.Verktyget är mindre flexibelt jämfört med skriptbaserade simuleringsverktyg, som kan erbjuda mer anpassnings- och automatiseringsalternativ.För att arbeta med storskaliga eller mycket detaljerade system kan denna brist på flexibilitet utgöra en utmaning.

Modellerim: Textbaserad simulering med skript

ModelSim tar en annan strategi för simulering genom att prioritera textbaserad input genom skript.Skapa testscenarier med hjälp av Verilog (.v) eller VHDL (.VHD) skript, snarare än att visuellt ordna ingångar och utgångar.Denna metod ger mer precision och kontroll.Istället för att förlita sig på ett grafiskt gränssnitt definierar du hur systemet ska testas genom detaljerade skript, vilket möjliggör större anpassning och automatisering i simuleringsprocessen.En av Modelsims viktigaste styrkor är den flexibilitet den erbjuder.Genom att använda skript har du mer kontroll över testscenarier, vilket gör att de kan skapa komplexa och exakta simuleringar.När en designer är bekant med syntaxen och arbetsflödet kan det vara mycket snabbare att ställa in simuleringar jämfört med att använda grafiska verktyg som Quartus.Förmågan att återanvända och modifiera skript bidrar också till dess effektivitet, särskilt i större projekt.Men den textbaserade tillvägagångssättet för ModelSIM kommer med vissa begränsningar.Det kräver en solid förståelse av Verilog eller VHDL -syntax, som kan utgöra en utmaning för nybörjare som inte känner till hårdvarubeskrivningsspråk.Som ett resultat har ModelSim en brantare inlärningskurva jämfört med mer visuella simuleringsverktyg.Nya användare kan ha svårt att komma igång, men med övning kan precisionen och flexibiliteten som erbjuds av skript bli en värdefull tillgång.

Överbryggande teori och praktik i verifiering

Testbenches fungerar som en bro mellan teoretiska mönster och tillämpningar genom att simulera hur ett digitalt system kommer att bete sig under olika förhållanden, inklusive kantfall och oväntade insatser.I digital design är det ofta svårt att förutsäga hur ett system kommer att utföra i praktiken baserat enbart på teoretiska modeller.Testbenches stänger detta gap genom att låta dig gå utöver abstrakta designkoncept och utvärdera ett systems beteende i en kontrollerad, simulerad miljö.En av de viktigaste fördelarna med att använda simuleringsverktyg i testbenches är den omedelbara feedbacken de ger under felsökning.Verktyg som Multisim eller ModelSim erbjuder visuella representationer av systembeteende, vilket visar hur förändringar i ingångar påverkar utgångar över tid.Denna feedback gör att du kan fastställa problem snabbare, spåra fel tillbaka till deras grundorsak och justera deras mönster i enlighet därmed.Till exempel, om ett system inte uppfyller tidsbegränsningar eller uppvisar oväntat beteende under vissa ingångssekvenser, kan en testbänk lyfta fram dessa brister omedelbart, långt innan systemet är fysiskt byggt.Genom att identifiera problem tidigt i designcykeln minskar testbenches behovet av kostsamt omarbetning och fysisk prototypning, vilket effektiviserar verifieringsprocessen.Denna validering av tidigt stadium hjälper till att säkerställa att digitala system både är funktionellt korrekta och motståndskraftiga mot förhållanden, vilket gör dem mer pålitliga och minskar risken för misslyckande efter utplacering.På detta sätt fungerar testbenches som ett praktiskt verktyg för att omvandla teoretiska mönster till robust.

Avancerad testbench arkitektur

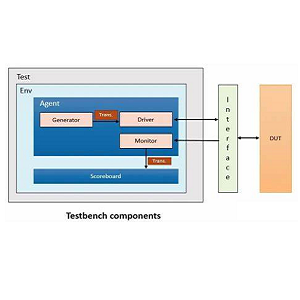

Avancerade testbenches går utöver enkla ingångstestning genom att integrera ytterligare komponenter för att hantera komplexa system.En standardtestbench innehåller tre nyckeldelar: a Stimulansgenerator För att skapa insignaler, a Design under test (DUT), som är den faktiska hårdvaran som testas och en Utgångsmonitor som kontrollerar utgångarna mot förväntade resultat.Dessa komponenter arbetar tillsammans för att säkerställa en mer grundlig och korrekt verifiering av digitala mönster.

Förbättring av testbench noggrannhet innebär att man använder tekniker som säkerställer att en design fungerar pålitligt i olika scenarier. Randomiserad testning introducerar oförutsägbara inmatningsmönster för att verifiera systemets stabilitet under olika förhållanden. Kantväska Fokuserar på gränssituationer där systemet troligtvis stöter på fel.Slutligen, Regressionstestning Involverar att återgå till tester efter ändringar för att bekräfta att inga nya problem har införts, vilket säkerställer att systemet förblir konsekvent och felfritt över tid.

Skriptbänkar

För att skapa effektiva och pålitliga testbenches i Verilog eller VHDL, följ nyckelpraxis för nyckel.Börja enkelt, expandera sedan genom att testa grundläggande funktionalitet först och gradvis lägga till mer komplexa scenarier.Använd kommentarer och dokumentation för att göra dina skript lättare att förstå och underhålla genom att tydligt förklara varje avsnitt.Slutligen, automatisera där det är möjligt att spara tid och minska fel genom att använda slingor och funktioner för att hantera repetitiva uppgifter och inmatningsmönster.
