Digital faslåst slinga (DPLL): Design, komponenter och operationer

Den här guiden utforskar den digitala faslåsta slingan (DPLL), en viktig del av moderna digitala kretsar som är kända för sin noggrannhet och tillförlitlighet.DPLL spelar en roll i uppgifter som modulering, demodulering och synkronisering över olika branscher.Genom att bryta ner sina komponenter och hur den fungerar belyser den här artikeln DPLL: s design, funktioner och fördelar jämfört med traditionella analoga system.

Katalog

Utforskning av utrustning

Den digitala faslåsta slingan (DPLL) står som ett viktigt element i samtida teknik, drivet av genombrott inom digital kretsteknik.Dess mångsidiga tillämpningar inkluderar modulering, demodulering, frekvenssyntes, FM -stereoavkodning, synkronisering av färgunderläggare och bildbehandling.Dessa enheter lyser för deras tillförlitlighet, kompakthet och kostnadseffektivitet, vilket effektivt övervinner de inneboende nackdelarna med analoga faslåsta slingor, som DC-drift, enhetsmättnad och känslighet för kraft- och temperaturfluktuationer.Förmågan att hantera diskreta prover bidrar effektivt till utbredd adoption.Unikt fungerar en faslåst slinga som ett fasåterkopplingsstyrningssystem, med en DPLL som bevisar överlägsen genom att använda diskreta digitala signaler för att hantera fel snarare än kontinuerliga analoga spänningar, vilket leder till beskrivningen som all-digital faslåst slingor (DPLL).

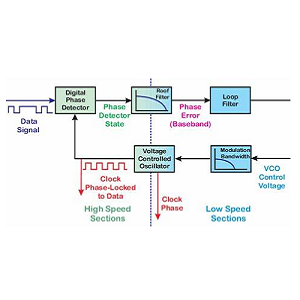

En DPLL består av komponenter: Fasreferensutvinningskretsen, kristalloscillatorn, frekvensavdelaren, faskomparatorn och pulskompensationsporten.Frekvensavdelarens utgång är i linje med den önskade frekvensen när faskomparatorn noggrant granskar referenssignalen.Om en högre lokal frekvens observeras avlägsnas pulser strategiskt för att minska frekvensen, medan om frekvensen är otillräcklig, tillsätts pulser för att förfina synkronisering.En stark DPLL innefattar en digital fasdetektor (DPD), ett digitalt slingfilter (DLF) och en digital spänningsstyrd oscillator (DCO).År av experiment och tillämpning har lett till att ingenjörer avslöjar de expansiva kapaciteterna för DPLL: er inom olika industriområden, vilket erbjuder djupgående insikter om deras drift och förfining.

Digital fasdetektor (DPD)

En nyckelkomponent i DPLL är den digitala fasdetektorn, även känd som provtagningsfasdetektorn, för att jämföra fasen för insignalen med utgången från den spänningsstyrda oscillatorn.Den resulterande utgångsspänningen, som återspeglar fasdifferensen, styr slingans justeringsprocesser.Digetektorer för digitala fas finns i olika typer: nollkorsning, flip-flop, bly-lag och Nyquist-provtagningsdetektorer.

Digital Loop Filter (DLF)

Det digitala slingfiltret spelar en roll i brusreducering och förädling av slingans responstid.Dess funktion som ett korrigerande element är betydande och ekar sina analoga motsvarigheter.Med avsiktlig design och val av den digitala filterstrukturen är viktigt för att stärka DPLL för att uppfylla sina prestationsmål.

Digital spänningsstyrd oscillator (DCO)

Den digitala spänningsstyrda oscillatorn, ibland kallad en digital klocka, fungerar på samma sätt som en analog VCO som genererar en utgång som en sekvens av pulser.DLF reglerar tidpunkten för dessa pulser genom att skicka justeringssignaler, vilket påverkar den efterföljande provtagningsperioden i förhållande till tidigare modifieringar.Denna iterativa återkopplingsslinga har genomgått förfining genom både empiriska studier och teoretiska förbättringar och skapat en grund för många moderna tillämpningar.

Digital faslåst slingoperationer

En digital faslåst slinga genomgår en grundlig process utformad för att uppnå noggrann synkronisering av frekvenser:

Dynamik i signaljämförelse

Ursprungligen ingår ingångssignalen och lokala oscillatorsignaler, konceptualiserade som sinus och kosinus, en utvärderingsfas inom den digitala fasdetektorn.Detektorn ger en utgångsspänning som speglar fasavvikelsen mellan dessa signaler.Denna fasjämförelse liknar den komplicerade processen att ställa in ett musikinstrument, vilket kräver justeringar för att upprätthålla harmonisk balans för symmetri och noggrannhet.

Frekvensjusteringsprocess

Därefter går det digitala slingfiltret in för att skickligt rensa detektorns utgång av högfrekventa brus.Denna polerade signal justerar DCO: s (digitalt kontrollerade oscillator) ingångsspänning, vilket påverkar den lokala oscillatorns frekvens subtly.Systemet tar upp eventuella frekvensmatchningar och använder ett lågpassfilter som gör det möjligt för DCO att tvinga mot justering.Denna adaptiva mekanism speglar den pågående vaksamheten som finns i komplexa miljöer som flygtrafikkontroll, där evig finjustering säkerställer sömlösa operationer.

Synkroniseringsuppnåelse och underhåll

När den lokala oscillatorsignalen är i linje med ingångsfrekvensen, upphävs fasskillnaden, vilket genererar en konsekvent DC -utgång från både fasdetektorn och slingfiltret.Efter att ha stabiliserat sin frekvens leder DCO slingan in i ett synkroniserat "låst tillstånd."Denna balans bevittnar slingans lämplighet för konsistens, som påminner om den stabila funktionaliteten i energinät som kräver kontinuerlig synkronisering för att undvika kaos.Den detaljerade utvecklingen av denna procedur betonar den digitala faslåsta slingans roll i tekniska system, skickliga på att uppnå synkronisering mitt i förändrade förhållanden.
