Cycloconverter Explained: Enkel guide till arbete och användning

I den här artikeln kommer du att lära dig vad en cyklokonverterare är och hur den direkt omvandlar växelström från en frekvens till en annan utan att använda ett DC-steg.Du kommer att förstå hur det fungerar, inklusive hur vågformer styrs och formas med hjälp av tyristorer och växlingstekniker.Artikeln täcker också dess nyckelegenskaper, typer och huvudkomponenter.I slutet kommer du att se var cyklokonverterare används och varför de är viktiga i högeffektapplikationer.

Katalog

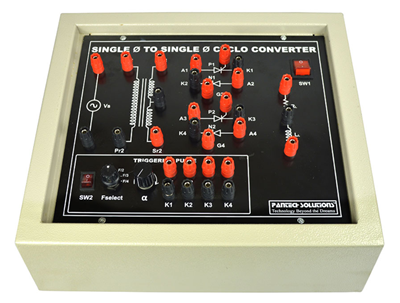

Figur 1. Cyklokonverterare

Vad är en cyklokonverterare?

En cyklokonverterare är en direkt AC-till-AC-strömomvandlare som ändrar frekvensen på en ingående AC-försörjning utan att använda en mellanliggande DC-länk.Den omvandlar växelström med fast frekvens till växelströmsutgång med variabel frekvens som är lämplig för specifika belastningskrav.Denna typ av omvandlare bearbetar direkt ingångsvågformen för att producera en lägre eller högre frekvens.Cyklokonverterare används ofta i system som kräver jämn och kontinuerlig frekvensvariation.De är särskilt användbara i högeffektapplikationer där effektiv frekvenskontroll är viktig.Huvudfunktionen hos en cyklokonverterare är att tillhandahålla kontrollerad växelström vid önskad frekvens samtidigt som synkroniseringen med ingången bibehålls.

Egenskaper för Cycloconverter

• Brett utfrekvensområde

Cyklokonverterare kan generera utfrekvenser som antingen är lägre eller högre än ingångsfrekvensen.I de flesta praktiska fall är utfrekvensen betydligt lägre, vanligtvis mindre än en tredjedel av ingångsfrekvensen.Denna flexibilitet tillåter exakt kontroll över växelström som levereras till laster.Det justerbara frekvensområdet gör cyklokonverterare lämpliga för applikationer med variabel hastighet.

• Icke-sinusformad utgångsvågform

Utgångsvågformen från en cyklokonverterare är inte en ren sinusvåg utan består av segmenterade delar av ingångsvågformen.Detta resulterar i vågformsförvrängning som inkluderar övertonskomponenter.Kvaliteten på den utgående vågformen beror på kontrollnoggrannhet och omkopplingsmönster.Ytterligare filtrering krävs ofta för att förbättra vågformens jämnhet.

• Högt harmoniskt innehåll

Cykloomvandlare producerar i sig betydande harmonisk distorsion på grund av vågformsformning.Dessa övertoner kan påverka både belastningen och strömförsörjningssystemet.Övertoner kan leda till ytterligare uppvärmning, buller och minskad effektivitet i elektrisk utrustning.Korrekt systemdesign krävs för att minimera deras påverkan.

• Hög effekthanteringsförmåga

Cyklokonverterare kan hantera stora effektnivåer, vilket gör dem lämpliga för tunga industriella applikationer.De används ofta i megawatt-skaliga system där robust kraftomvandling krävs.Designen stöder höga ström- och spänningsvärden.Detta gör dem tillförlitliga för krävande elektriska miljöer.

• Direkt kraftomvandling

Eftersom cyklokonverterare inte använder ett DC-mellansteg erbjuder de direkt energiöverföring från ingång till utgång.Detta minskar behovet av skrymmande energilagringskomponenter såsom kondensatorer eller induktorer.Frånvaron av en DC-länk förenklar vissa aspekter av systemdesignen.Det möjliggör också effektiv lågfrekvent drift.

Cyklokonverterarens arbetsprincip

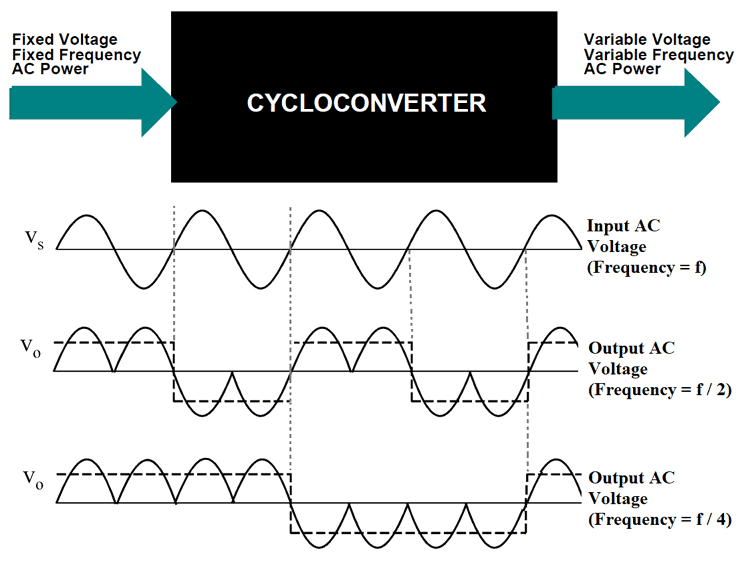

Figur 2. Arbetsprincip för cyklokonverterare

1. Bearbetning av växelströmsförsörjning: Cyklokonverteraren tar emot en växelströmsingång med fast frekvens, som fungerar som källans vågform för konvertering.Denna ingångsvågform övervakas kontinuerligt för att bestämma dess momentana spänningspolaritet.Systemet förbereder sig för att extrahera specifika segment av denna vågform för utgångsgenerering.Insignalen fungerar som basreferens för alla kopplingsåtgärder.Ingen mellanliggande DC-omvandling sker under denna process.

2. Kontrollerad tyristoromkoppling: Tyristorer utlöses vid exakta tändningsvinklar för att kontrollera när ström flyter genom kretsen.Genom att justera dessa avfyrningsvinklar väljer omvandlaren specifika delar av ingångsvågformen.Denna selektiva ledning tillåter endast vissa segment att passera till utgången.Tidpunkten för omkoppling bestämmer den effektiva utfrekvensen.Noggrann kontroll krävs för att upprätthålla stabil drift.

3. Val av segmenterad vågform: Istället för att skicka hela ingångsvågformen, kombinerar cyklokonverteraren flera segment från olika cykler.Dessa segment är arrangerade för att bilda en ny vågform med en annan frekvens.Positiva och negativa delar väljs växelvis för att konstruera utsignalen.Den resulterande vågformen approximerar den önskade AC-utgången.Denna process skapar en stegvis eller modulerad vågform.

4. Utgångsfrekvensbildning: Utgångsfrekvensen bestäms av hur många ingångscykler som används för att bilda en utgångscykel.Till exempel kan kombination av flera ingångscykler ge en lägre utfrekvens.Omvandlaren sträcker eller komprimerar effektivt vågformsperioden.Detta möjliggör mjuk frekvensvariation utan att avbryta kraftflödet.Utgången förblir synkroniserad med ingången.

5. Generering av kontinuerlig vågform: Cyklokonverteraren upprepar kontinuerligt val- och omkopplingsprocessen för att bibehålla en stabil utsignalsvågform.Utspänningen följer ett kontrollerat mönster baserat på avfyrningssekvensen.Detta säkerställer att lasten får en konsekvent AC-försörjning vid den erforderliga frekvensen.Processen fungerar i tid med minimal fördröjning.Stabilitet beror på exakt timing och koordinering av växlingsenheter.

Typer av cyklokonverterare

Baserat på utfrekvens

Cykloomvandlare klassificeras baserat på om utfrekvensen är högre eller lägre än ingångsfrekvensen.

1. Step-Up cyklokonverterare

En step-up cyklokonverterare är en typ av AC-till-AC-omvandlare som producerar en utfrekvens som är högre än ingångsfrekvensen.Den ökar frekvensen genom att omarrangera delar av den ingående vågformen för att bilda kortare utgångscykler.Denna typ är mindre vanligt förekommande på grund av praktiska begränsningar när det gäller att uppnå stabil högfrekvensutgång.Utgångsvågformens kvalitet blir mer förvrängd när frekvensen ökar.Styrkomplexiteten ökar också med högre utfrekvenser.På grund av dessa begränsningar används step-up cyklokonverterare sällan i industriella system.De används huvudsakligen för specialiserade eller experimentella ändamål.

2. Steg ned cyklokonverterare

En nedstegscyklokonverterare är en omvandlare som genererar en utfrekvens som är lägre än ingångsfrekvensen.Den uppnår detta genom att kombinera flera ingångscykler för att bilda en enda utgångscykel.Denna typ används ofta eftersom den ger stabil och kontrollerbar lågfrekvent utsignal.Vågformen är lättare att hantera jämfört med step-up-konfigurationer.Step-down cyklokonverterare är vanligtvis implementerade i system med hög effekt.De erbjuder tillförlitlig drift för applikationer som kräver variabel låghastighetskontroll.Detta gör dem till den mest praktiska och allmänt antagna typen.

Baserat på driftläge

Cykloomvandlare klassificeras också utifrån hur ström flyter mellan omvandlargrupper.

1. Blockeringslägescyklokonverterare

En blockerande cyklokonverterare är en typ där endast en omvandlargrupp leder åt gången.Detta betyder att antingen den positiva gruppen eller den negativa gruppen är aktiv, men inte båda samtidigt.Den inaktiva gruppen är helt blockerad för att förhindra cirkulerande ström.Detta tillvägagångssätt förenklar den övergripande kretsstrukturen.Det minskar behovet av ytterligare strömbegränsande komponenter.Växlingen mellan grupperna kontrolleras noggrant för att bibehålla korrekt utgångsbildning.Blockeringslägesdrift används ofta på grund av dess enkla implementering.

2. Cirkulerande strömcyklokonverterare

En cirkulerande strömcyklokonverterare är en typ där båda omvandlargrupperna kan leda samtidigt.Detta tillåter ström att cirkulera mellan de positiva och negativa grupperna.En reaktor används för att styra och begränsa den cirkulerande strömmen.Denna konfiguration möjliggör mjukare övergångar mellan ledningstillstånd.Det hjälper till att upprätthålla ett kontinuerligt strömflöde i lasten.Systemet arbetar med förbättrad vågformskontinuitet.Cirkulerande strömtyper används i applikationer som kräver stabil uteffekt.

Cykloomvandlarkrets och komponenter

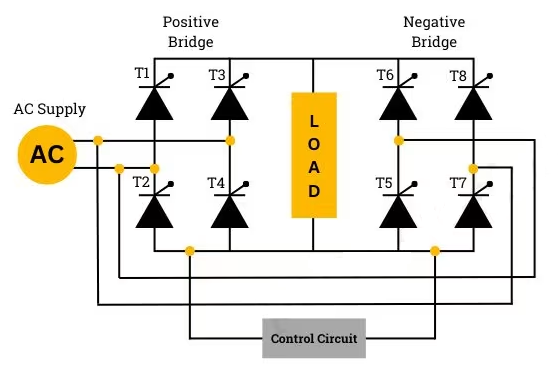

Figur 3. Cykloomvandlarkrets

• Tyristorer (SCR)

Kretsen använder flera tyristorer arrangerade i bryggkonfigurationer för kontrollerad omkoppling.Dessa halvledarenheter fungerar som kontrollerade omkopplare som reglerar strömflödet.Varje tyristor triggas vid specifika tidpunkter för att forma den utgående vågformen.De hanterar höga spännings- och strömnivåer i systemet.

• Positiva och negativa omvandlarbryggor

Kretsen består av två huvudbrygggrupper: positiva och negativa omvandlare.Varje grupp är ansvarig för att producera motsvarande delar av den utgående vågformen.Dessa broar fungerar växelvis eller samtidigt beroende på läget.De utgör kärnstrukturen i cyklokonverteraren.

• Styrkrets

Styrkretsen genererar tändpulser för tyristorerna baserat på önskad utfrekvens.Det säkerställer exakt timing och synkronisering med ingångsförsörjningen.Styrenheten bestämmer vilka tyristorer som leder vid varje givet ögonblick.Den spelar en nyckelroll för att upprätthålla stabil omvandlardrift.

• AC matningsingång

AC-ingången tillhandahåller källspänningen för konvertering.Den levererar den energi som direkt bearbetas till den utgående vågformen.Ingången är vanligtvis en enfas eller trefas AC-källa.Dess frekvens fungerar som referens för utgångsgenerering.

• Ladda

Lasten ansluts till cyklokonverterarens utgång och tar emot den omvandlade växelströmmen.Den kan vara resistiv, induktiv eller motorbaserad beroende på applikation.Belastningsegenskaperna påverkar strömflödet och systemets prestanda.Korrekt matchning säkerställer effektiv drift.

Fördelar och nackdelar med Cycloconverter

Fördelar med Cycloconverter

• Direkt AC-till-AC-konvertering utan DC-länk

• Lämplig för applikationer med hög effekt

• Ger mjuk lågfrekvent utgång

• Eliminerar behovet av stora energilagringskomponenter

• Kan hantera höga strömbelastningar

• Möjliggör kontinuerlig frekvenskontroll

Begränsningar för Cycloconverter

• Hög harmonisk distorsion i utsignalen

• Komplexa styr- och kopplingskrav

• Begränsat utfrekvensområde i praktiken

• Kräver stora och skrymmande komponenter

• Dålig effektfaktor under vissa förhållanden

• Ökad systemkostnad och komplexitet

Tillämpningar av Cycloconverter

1. Industriella motordrivningar

Cyklokonverterare används vanligtvis för att styra stora AC-motorer i industriella miljöer.De ger justerbar frekvensutgång för att reglera motorhastigheten.Detta möjliggör smidig drift under varierande belastningsförhållanden.De är viktiga i processer som kräver exakt hastighetskontroll.

2. Elektriska dragsystem

I järnvägssystem används cyklokonverterare för att driva dragmotorer.De möjliggör effektiv kontroll av motorhastighet och vridmoment.Detta förbättrar accelerations- och bromsprestanda.De används ofta i elektriska lokomotiv och tunnelbanesystem.

3.Cement- och stålverk

Tung industri som cement- och stålproduktion använder cyklokonverterare för stora roterande maskiner.Dessa system kräver stabil låghastighet drift under hög belastning.Cyklokonverterare säkerställer tillförlitlig prestanda under svåra förhållanden.De stödjer kontinuerliga industriella processer.

4. Framdrivningssystem för fartyg

Cyklokonverterare används i marina applikationer för att styra framdrivningsmotorer.De ger variabel frekvens effekt för effektiv hastighetskontroll.Detta förbättrar bränsleeffektiviteten och manövrerbarheten.De är lämpliga för stora fartyg och offshorefartyg.

5. Valsverk

Valsverk använder cyklokonverterare för att styra valsarnas hastighet.Detta säkerställer konsekvent materialbearbetning och produktkvalitet.Systemet tillåter exakt justering av rullhastigheten.Den stöder drift med högt vridmoment och låg hastighet.

6. Gruvutrustning

I gruvdrift används cyklokonverterare för att driva tunga maskiner som krossar och transportörer.De ger pålitlig kraft under extrema arbetsförhållanden.Detta säkerställer kontinuerlig drift och produktivitet.De är idealiska för kraftfulla, robusta applikationer.

Cycloconverter vs inverter

Aspekt	Cyklokonverterare	Inverter
Konverteringstyp	Direkt AC–AC (enstegskonvertering)	DC–AC (tvåsteg: likriktare + växelriktare)
Mellanliggande Scen	Ingen DC-länk (0 V DC buss)	DC-länk typiskt 300–800 V (LV) eller >1 kV (HV)
Frekvens Kontroll	Utgång ≈ 0–30 Hz (vanligtvis ≤ 0,3 × ingångsfrekvens)	Utgång ≈ 0–400 Hz (industriell), upp till kHz i frekvensomriktare
Utgångsfrekvens Räckvidd	Begränsad till ~10–30 % av ingångsfrekvensen	0 Hz till flera hundra Hz (eller högre)
Vågformskvalitet	THD vanligtvis 20–40 %	THD vanligtvis <5% with PWM and filtering
Harmoniskt innehåll	Dominant övertoner av låg ordning (5:e, 7:e, etc.)	Högfrekvent övertoner (lättare att filtrera)
Effektivitet	~85–92 % (optimerad för lågfrekvent drift)	~90–98 % beroende på topologi och belastning
Effektnivå	Typiskt 1 MW till >50 MW system	Från <1 kW till multi-MW system
Kontroll Komplexitet	Hög (fas styrning med flera tyristorer)	Måttlig (PWM-baserad digital styrning)
Storlek	Stort fotavtryck på grund av transformatorer/reaktorer	Kompakt pga högfrekvensväxling
Byter Enheter	SCR (tyristorer), linjekommuterade	IGBT/MOSFET, självkommuterade
Svarshastighet	Långsam (linjefrekvensberoende, tiotals ms)	Snabbt (mikrosekunder till millisekunder)
Ingångseffekt Faktor	Typiskt låg (0,5–0,8 eftersläpande)	Hög (0,9–0,99 med kontrolltekniker)
Typiskt Ansökningar	Stora synkronmotorer, valsverk, dragkraft	VFD:er, förnybara energi, UPS, EV-enheter

Slutsats

Cykloomvandlare ger direkt AC-till-AC-frekvensomvandling, vilket gör dem mycket lämpliga för högeffektapplikationer som kräver exakt och kontinuerlig kontroll av utfrekvensen.Deras funktion är beroende av kontrollerad omkoppling och vågformssegmentering, med stöd av nyckelkomponenter som tyristorer och omvandlarbryggor.Även om de erbjuder fördelar som effektiv lågfrekvent utgång och hög effekthantering, erbjuder de också utmaningar som harmonisk distorsion och komplexa kontrollkrav.
