EPF8820AQC208-4 FPGA: Funktioner, specifikationer, programmering och datablad

Den här guiden handlar om EPF8820AQC208-4, ett kraftfullt och flexibelt chip som kallas en FPGA (fältprogrammerbar grindarray).Detta chip används för att bygga anpassade digitala system som de som finns i AI, 5G -nätverk, smarta enheter och fabriksmaskiner.I den här guiden lär du dig vad chipet kan göra, dess huvudfunktioner, hur det fungerar och hur du programmerar det för olika uppgifter.

Katalog

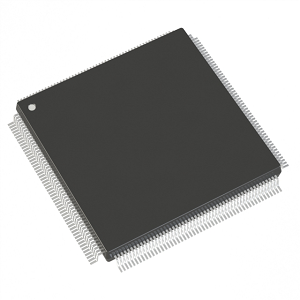

EPF8820AQC208-4 Översikt

De EPF8820AQC208-4 är en del av Intels Flex 8000 -serie fältprogrammerbara grindmatriser (FPGA), ursprungligen designad av Altera.Denna modell har 84 logiska arrayblock (labb) och erbjuder 152 ingångs-/utgångsstift inneslutna i ett 208-stifts fyrdubblat paket (QFP).Denna serie är känd för att kombinera den detaljerade arkitekturen och det omfattande registerförmågan för traditionell FPGA med hastigheten och förutsägbara sammankopplingsförseningar av radering av raderingsbara programmerbara logikenheter (EPLD), vilket gör det till ett mångsidigt val för applikationer som digital signalbehandling och datatvägmanipulation.Flex 8000-enheterna, inklusive EPF8820AQC208-4, kännetecknas av deras multivolt I/O-gränssnitt, vilket gör att de kan anpassa sig till olika systemspänningar, vilket ökar systemkompatibiliteten och flexibiliteten.Denna funktion är användbar i komplexa digitala miljöer där olika spänningsnivåer är vanliga.Familjen innehåller också andra modeller som EPF81500A, EPF81188A, EPF8820A och EPF8636A, som alla delar liknande funktioner men skräddarsydda för olika skalningsbehov.

Om du vill dra nytta av avancerad FPGA-teknik för ditt företag kan du överväga att placera en bulkorder hos oss eftersom EPF8820AQC208-4 ger en imponerande blandning av prestanda och flexibilitet.

EPF8820AQC208-4 CAD-modeller

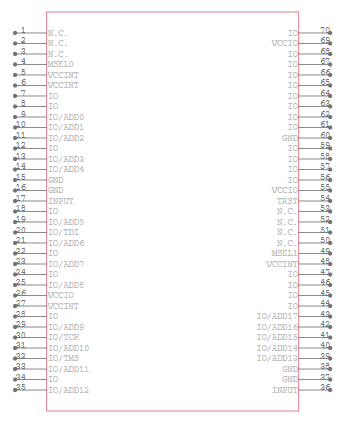

EPF8820AQC208-4 Symbol

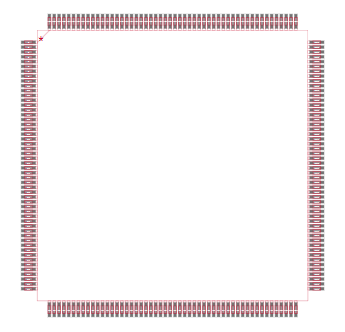

EPF8820AQC208-4 FOTPRINT

EPF8820AQC208-4 3D-modell

EPF8820AQC208-4 Funktioner

• Logikkapacitet: EPF8820AQC208-4 är utrustad med 8 000 logiska grindar och 672 logikelement, vilket ger en robust plattform för att implementera komplexa digitala funktioner.Denna höga logikkapacitet möjliggör mångsidiga designimplementeringar, som catering till ett brett utbud av beräkningsuppgifter och digitala logikdesign.

• Ingångs-/utgångsstift: Med 152 ingångs-/utgångsstift erbjuder denna FPGA omfattande anslutningsalternativ, vilket gör den mycket anpassningsbar till flera gränssnittskrav.Denna funktion säkerställer att den kan hantera flera dataströmmar samtidigt, idealiska för applikationer som kräver hög anslutning som telekommunikationssystem och komplex digital signalbehandling.

• Konfigurerbara logikblock (CLB): Enheten innehåller 84 konfigurerbara logikblock, som är de primära arkitektoniska funktionerna som ger flexibiliteten för att implementera anpassade logikkretsar.Varje CLB kan programmeras för att utföra en mängd logiska funktioner, vilket förbättrar FPGA: s anpassningsförmåga till specifika projektkrav.

• Driftspänning: Denna FPGA fungerar inom ett matningsspänningsområde 4,75V till 5,25V, i linje med standard Digital Systems kraftkrav.Detta spänningsområde säkerställer stabil drift och kompatibilitet med typiska 5V -digitala kretsar, vilket minimerar behovet av ytterligare spänningsregleringskomponenter.

• Temperaturområde: Designad för att fungera effektivt i ett temperaturområde från 0 ° C till 70 ° C, EPF8820AQC208-4 passar för drift i de flesta kontrollerade miljöer.Denna temperaturflexibilitet säkerställer tillförlitlig prestanda i olika inställningar, från industriella tillämpningar till konsumentelektronik, där temperaturfluktuationer kan vara ett problem.

EPF8820AQC208-4 BLOCK DIAGRAM

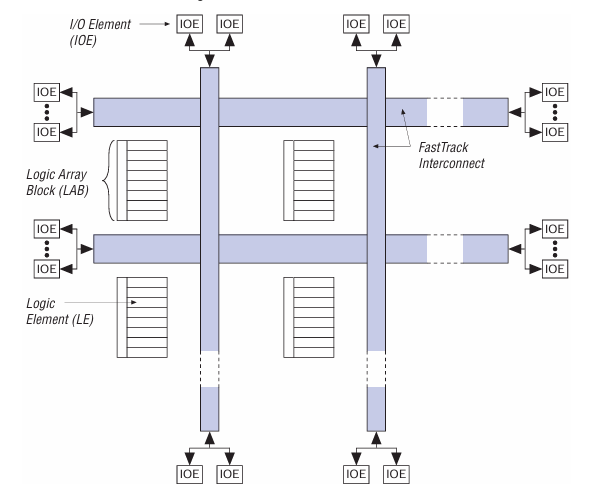

Diagrammet illustrerar den interna arkitekturen för Altera Flex 8000 -serien FPGA, speciellt för EPF8820AQC208-4 anordning.Kärnan i strukturen finns logiska arrayblock (labb), som är kluster av logikelement (LES).Dessa laboratorier är distribuerade över chipet och fungerar som de primära byggstenarna för att implementera logikfunktioner.Varje LE inom ett labb kan utföra grundläggande logikoperationer, och laboratorierna arbetar tillsammans för att implementera komplexa digitala system.Omger laboratorierna är I/O -element (IOE), som är placerade längs enhetens periferi.Dessa IE: er hanterar interaktionen mellan interna logik och externa signaler, vilket gör dem viktiga för att integrera FPGA med andra komponenter i ett system.IES ansluter till den interna logiken genom FastTrack Interconnect, ett dedikerat routingnätverk som effektivt länkar IOE, labb och andra interna komponenter.Denna sammankoppling gör det möjligt för signaler att röra sig snabbt över FPGA, vilket säkerställer höghastighetsdatabehandling och pålitliga kommunikationsvägar.

EPF8820AQC208-4 Specifikationer

Typ	Parameter
Tillverkare	Altera/intel
Serie	Flex 8000
Förpackning	Bricka
Delstatus	Föråldrad
Antal laboratorier/clbs	84
Antal logikelement/celler	672
Antal I/O	152
Antal grindar	8000
Spänning - försörjning	4.75V ~ 5.25V
Monteringstyp	Ytfäste
Driftstemperatur	0 ° C ~ 70 ° C (TA)
Förpackning / fodral	208-bfqfp
Leverantörspaket	208-PQFP (28x28)
Basproduktnummer	EPF8820

EPF8820AQC208-4 Applikationer

Artificiell intelligens (AI)

FPGA används i AI för att påskynda maskininlärningsalgoritmer och möjliggöra effektiva neurala nätverksimplementeringar.Dess förmåga att snabbt rekonfigurera gör det möjligt att anpassa sig till olika AI -modeller och uppgifter, vilket gör det till en värdefull komponent för att utveckla lyhörda AI -applikationer.

5G -teknik

I 5G-kommunikationerna är EPF8820AQC208-4: s robusta bearbetningsfunktioner bra för att hantera komplexa protokoll och hantera stora volymer data.Detta gör det idealiskt för basstationer och nätverksinfrastruktur som kräver höghastighetsdatabehandling och prestanda.

Molnberäkning

FPGA används i molnberäkningsmiljöer för att förbättra databehandlingshastigheter och förbättra arbetsbelastningseffektiviteten.Dess mångsidighet i att hantera parallella uppgifter gör det till ett utmärkt val för att påskynda molnbaserade applikationer och tjänster.

Trådlös teknik

Det är integrerat i trådlösa kommunikationssystem och stöder en rad tekniker från Wi-Fi till avancerade mobilnät.FPGA: s förmåga att behandla flera kommunikationsprotokoll samtidigt gör det behov av utveckling och förbättring av trådlösa enheter.

Industriell kontroll

I industriella miljöer används EPF8820AQC208-4 i automatiseringssystem där precision och tillförlitlighet är viktiga.Det underlättar kontrollen och övervakningen av industriella processer, vilket bidrar till ökad effektivitet och säkerhet i tillverkningsmiljöer.

Internet of Things (IoT)

FPGA spelar en roll i IoT -infrastrukturer genom att bearbeta och analysera data från en mängd sensorer och enheter.Denna kapacitet är nyckeln till att möjliggöra smarta städer, smarta hem och andra IoT-applikationer där snabbt beslutsfattande baserat på sensordata krävs.

Medicinsk utrustning

Inom det medicinska området förbättrar EPF8820AQC208-4 kapaciteten för diagnostisk och avbildningsutrustning samt patientövervakningssystem.Dess bearbetningskraft säkerställer snabb och korrekt analys i medicinsk diagnostik och behandling.

EPF8820AQC208-4 Liknande delar

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Fördelar

Parallell bearbetningsfunktioner

EPF8820AQC208-4 utmärker sig i miljöer som kräver samtidiga flera operationer på grund av dess inneboende parallella bearbetningsarkitektur.Denna kapacitet gör det möjligt att överträffa traditionella mikrokontroller och processorer som bearbetar uppgifter i följd, vilket gör den idealisk för applikationer som videobehandling, komplex dataripulation och systemövervakning.

Hårdvaruåterkonfigurerbarhet

En av FPGA: s framstående är dess förmåga att konfigureras om efter utplacering.Denna omkonfigurerbarhet innebär att du kan uppdatera enhetens funktionalitet och anpassa sig till nya standarder eller protokoll utan behov av hårdvaruersättning.Denna flexibilitet är värdefull i branscher där tekniska framsteg är snabba och frekventa, vilket möjliggör långvarig enhet och investeringsskydd.

Anpassning för specifika applikationer

Enheten möjliggör djup anpassning för att uppfylla exakta användar- eller applikationsspecifika krav.Du kan programmera FPGA för att utföra specialiserade logikfunktioner och optimera enheten för specifika uppgifter, vilket i sin tur förbättrar både prestanda och effektivitet.Denna nivå av anpassning är en fördel i anpassade och nischapplikationer där lösningar utanför hyllan är otillräckliga.

Snabb prototyper och utveckling

EPF8820AQC208-4 stöder snabb prototypning, vilket möjliggör att iterera och förfina deras mönster snabbt.Denna snabba utvecklingsförmåga minskar tid till marknad för nya produkter och gör det möjligt för företag att svara snabbare på marknadsbehov eller tekniska förändringar.Det är en fördel i konkurrenskraftiga sektorer där att vara först kan definiera marknadsledarskap.

Integration av flera funktioner

Med sin betydande logikkapacitet och många I/O -alternativ kan FPGA integrera flera funktioner i ett enda chip.Denna integration minskar behovet av flera distinkta komponenter, förenklande design, minskar hårdvarutavtrycket och potentiellt sänker kostnaderna.Sådan integration är fördelaktig för att skapa mer kompakta och effektiva elektroniska enheter, särskilt i elektronik och inbäddade system.

EPF8820AQC208-4 Programmeringssteg

1. Designpost: Detta steg innebär att definiera logikkretsar och systemfunktioner som FPGA kommer att implementera.Du kan använda olika metoder som schematisk fångst, hårdvarubeskrivning språk som AHDL, VHDL eller Verilog och WaveForm -redigering.Alteras Max+Plus II -utvecklingsprogramvara tillhandahåller verktyg för alla dessa metoder, vilket underlättar inträde och organisation av din design.

2. Sammanställning och syntes: När designen har matats in måste den sammanställas och syntetiseras.Denna process involverar att översätta designen på hög nivå till ett format som kartlägger på FPGA: s fysiska uppsättning logikblock och routingarkitektur.Syntesverktyget inom Max+Plus II kontrollerar för logiska fel, optimerar designen för hastighet och område och förbereder det för den fysiska implementeringen på FPGA.

3. Simulering och tidsanalys: Innan du fysiskt programmerar FPGA är det viktigt att simulera designen för att säkerställa att den uppträder som förväntat.Simulering hjälper till att verifiera funktionell korrekthet och tidsanalys, vilket säkerställer att alla operationer inom FPGA uppfyller de angivna tidsbegränsningarna.Detta steg hjälper till att identifiera och fixa fel före konfiguration, spara tid och resurser som är involverade i felsökning efter konfiguration.

4. Konfigurationsdatagenerering: När designen är verifierad och klar är nästa steg att generera konfigurationsdata.Denna data är en binär fil som innehåller all information som behövs för att konfigurera FPGA: s logiska block och anslutningar enligt designen.Denna fil genereras av utvecklingsprogramvaran och används för att programmera FPGA.

5. Enhetskonfiguration : När konfigurationsdata är beredd kan EPF8820AQC208-4 FPGA programmeras med olika metoder som passar olika systemkrav.Den aktiva seriekonfigurationen (AS) gör det möjligt för FPGA att styra processen och ansluta direkt till en seriekonfigurationsenhet.Alternativt, i den aktiva parallella upp/nedåt (APU/APD) -metoden, laddar FPGA data från en parallell konfigurationsenhet, som aktivt hanterar dataflödet.För enklare inställningar låter alternativet Passive Serial (PS) en extern styrenhet skicka seriedata direkt till FPGA utan dess ingripande i kontrollprocessen.Slutligen använder den passiva parallella synkrona/asynkrona (PPS/PPA) metoden en parallell databuss som styrs av en extern styrenhet för att programmera FPGA.Valet av ett konfigurationsschema dikteras främst av de specifika applikationsbehovet och de resurser som finns tillgängliga i systemarkitekturen, vilket säkerställer flexibilitet och anpassningsförmåga vid FPGA -distribution.

7. In-System-rekonfiguration: Den här funktionen gör det möjligt att omprogrammera FPGA medan den fortfarande är i drift i systemet.Detta är användbart för applikationer som kräver uppdateringar utan driftstopp eller för system som måste anpassa sig till nya funktioner utan hårdvaruändringar.Det involverar antingen delvis eller helt konfigurering av FPGA genom att ladda nya konfigurationsdata samtidigt som systemet är aktivt.

EPF8820AQC208-4 Förpackningsdimensioner

• Pakettyp: 208-stifts PQFP (plastfyrkantig förpackning)

• Paketstorlek: 28 mm x 28 mm

• Monteringstyp: Ytmontering

EPF8820AQC208-4 Tillverkare

EPF8820AQC208-4 tillverkas av Intel, efter förvärvet av Altera Corporation 2015. Ursprungligen utvecklat av Altera som en del av Flex 8000-serien med FPGA: er återspeglar denna enhet Alteras arv i att producera flexibel, högdensitetsprogrammerbara logiska enheter skräddarsydda för anpassade digitala mönster.Efter förvärvet integrerade Intel Alteras produktlinjer i sin programmerbara lösningsgrupp, vilket säkerställer fortsatt stöd och utveckling av FPGA -tekniker under Intel -varumärket.Som ett resultat erkänns nu EPF8820AQC208-4 officiellt som en Intel FPGA-produkt, även om den behåller sitt ursprungliga altera-artikelnummer.

Slutsats

EPF8820AQC208-4 sticker ut som en flexibel och kraftfull lösning för moderna digitala system som kräver höghastighetsbehandling, integration på systemnivå och fältåterfigurerbarhet.Med stöd av Intels arv och Alteras design excellens stöder det olika applikationer från maskininlärning till trådlös kommunikation och industriell automatisering.Den här guiden utrustar insikter om att utnyttja denna FPGA: s fulla kapacitet, oavsett om du prototyper, skalar produktion eller optimerar avancerade digitala arbetsflöden.

Datablad pdf

EPF8820AQC208-4 Datablad:

Flex 8000.pdf
