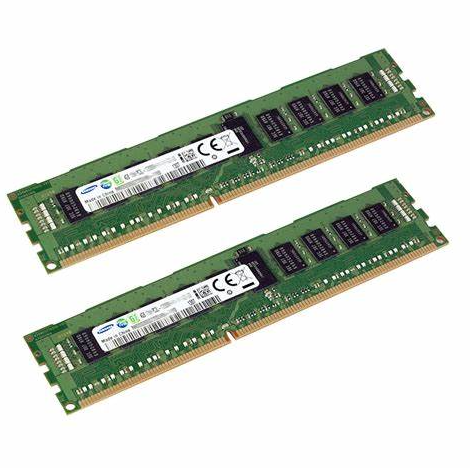

Allt du behöver veta om DDR3

I den snabbt utvecklande världen av minneteknologi har DDR3 SDRAM framkommit som ett banbrytande framsteg och hanterat de ökande kraven på effektivitet, prestanda och skalbarhet i modern datoranvändning.Från innovativa funktioner som Command Write Delay (CWD) och på DIE Calibration Engine (ODCE) till anmärkningsvärda förbättringar i krafthantering och termisk kontroll introducerar DDR3 en mängd kapaciteter som omdefinierar minnesprestanda.Den här artikeln undersöker de viktigaste funktionerna, arkitektoniska förbättringarna och praktiska tillämpningar av DDR3, och belyser hur den överträffar sin föregångare, DDR2, och sätter en ny standard i minnesdesign för både konsument- och industriella tillämpningar.

Katalog

Översikt

CWD, eller kommandoskrivfördröjning, är en mekanism som är utformad för att optimera skrivförseningar i minnesystemen, vilket förbättrar datahanteringseffektiviteten.Återställningskommandot aktiverar ett superkraftbesparande läge i DDR3 SDRAM, stoppar minnesoperationer och flyttar systemet till lågenergi standby.Denna funktion bevarar energi och förlänger minneslivslängden, vilket gör den mestadels värdefull för mobila och inbäddade applikationer där effekteffektivitet används.

ZQ-funktionen främjar terminalresistenskalibrering genom on-kalibreringsmotorn (ODCE), finjustering på DIE-avslutande (ODT) motstånd för att upprätthålla signalintegritet under varierande förhållanden.Denna kalibrering mildrar risker som signalnedbrytning som kan kompromissa med datanoggrannheten och systemstabilitet.Högpresterande datormiljöer belyser tillförlitlighetsförbättringarna som dessa optimeringar ger, särskilt i applikationer som kräver konsekvent prestanda.

Självreflaskningstemperaturfunktionen (SRT) integrerar programmerbar temperaturkontroll för nuvarande justeringar av minnesklockhastigheter baserat på termiska förhållanden.Detta förbättrar krafthanteringen och förhindrar överhettning, en vanlig utmaning som kan leda till strypning eller komponentfel.Dessutom uppdaterar den delvisa array-självreformerna (PASR) -funktionen selektivt aktiva minnesegment, vilket avsevärt minskar kraftförbrukningen.Denna riktade strategi för resurshantering är allmänt erkänd som en effektiv strategi för att optimera minnesprestanda utan att offra effektivitet, mestadels i system med oregelbundna minnesanvändningsmönster.

Ny design av DDR3

DDR3-minnesarkitekturen introducerar en innovativ 8-bitars prefetchdesign, som effektivt fördubblar den föregående 4-bitars prefetchkarakteristiken som finns i DDR2.Detta framsteg gör det möjligt för DRAM -kärnan att fungera på bara 1/8 av datafrekvensen.Till exempel fungerar DDR3-800 med en kärnfrekvens på bara 100 MHz, vilket visar ett betydande språng i effektiviteten.

Viktiga funktioner i denna design inkluderar:

• Implementeringen av en punkt-till-punkt-topologi, som avsevärt minskar belastningen på adress, kommando och kontrollbussar, vilket leder till förbättrad övergripande systemprestanda.

• En tillverkningsprocess som faller under 100 nm, vilket resulterar i en minskning av driftspänningen från 1,8V i DDR2 till 1,5V.Denna minskning främjar inte bara energieffektiviteten utan främjar också bättre termisk hantering inom systemet.

• Införandet av asynkron återställning och ZQ -kalibreringsfunktioner, vilket markerar en meningsfull omvandling i design som ökar operativ stabilitet och effektivitet.

Dessa förbättringar återspeglar en tankeväckande strategi för minnesarkitektur, som syftar till att möta de utvecklande kraven från modern datoranvändning samtidigt som man överväger aspekter som energiförbrukning och systemprestanda.

DDR2- och DDR3 -jämförelse

Särdrag	DDR2	DDR3
Burst Length (BL)	BL = 4 används ofta	BL = 8 är fast;Stöder en 4-bitars Burst Chop (BL = 4 Read + BL = 4 Skriv för att syntetisera BL = 8).Styrs via A12 -adressraden.Brista avbrott är förbjudet
Adressering av tidpunkten	CL -intervall: 2–5;Ytterligare latens (AL): 0–4	CL -intervall: 5–11;Al-alternativ: 0, Cl-1, Cl-2.Lägger till skrivning Försening (CWD) baserat på driftsfrekvens
Återställningsfunktion	Inte tillgängligt	Nyinförd.En dedikerad återställningsstift förenklar initialisering, minskar strömförbrukningen och stoppar interna funktioner under återställning
ZQ -kalibrering	Inte tillgängligt	Introducerad med en ZQ-stift med en 240-ohm-referens motstånd.Kalibrerar automatiskt datautgång och ODT -motstånd
Referensspänning	Enkel referensspänning (VREF)	Uppdelad i två signaler: vrefca (kommando/adress) och VREFDQ (databuss), förbättring av signal-brusförhållandet
Point-to-Point-anslutning (P2P)	Flera minneskanaler stöds per kontroller	Memory Controller hanterar en kanal med en plats, Aktivera P2P- eller P22P -relationer.Minskar bussbelastningen och förbättras prestanda
Energiförbrukning	Standard självrefresh-mekanismer	Avancerade funktioner som automatisk självrefresh och partiell Självfresh baserat på temperatur, vilket leder till bättre effektivitet
Ansökningar	Används främst på stationära datorer och servrar	Perfekt för mobila enheter, servrar och stationära datorer på grund av Högfrekvens, hastighet och lägre strömförbrukning
Framtida plattformsstöd	Stöds på äldre system och nuvarande plattformar	Stöds av Intels Bear Lake och AMD K9 -plattformar för framtida kompatibilitet

Minnesförbättringar av DDR3

Logiska banker

Utvecklingen från DDR2 till DDR3 representerar en anmärkningsvärd förskjutning i minnet arkitektur, som initierar med 8 logiska banker och potentialen att expandera upp till 16. Denna utveckling går utöver tekniska förbättringar;Det speglar en ökande efterfrågan på chips med hög kapacitet som kan hantera komplexa applikationer.När både programvaru- och hårdvarukraven fortsätter att stiga blir förmågan att stödja mer logiska banker alltmer relevant.Erfarenheter i olika branscher tyder på att system utformade med skalbarhet i åtanke ofta ger större långsiktig avkastning, eftersom de kan anpassa sig till framtida tekniska förändringar utan behov av omfattande översyner.

Förpackning

DDR3 -förpackningen betyder ett anmärkningsvärt framsteg inom teknik, framhävd av ett högre PIN -räkning som möjliggör nya funktioner.Övergången från DDR2: s 60/68/84-boll FBGA-paket till 78-boll FBGA för 8-bitars chips och 96-boll FBGA för 16-bitars chips illustrerar detta språng.Denna förbättring förbättrar inte bara dataöverföringsfunktioner utan återspeglar också ett växande engagemang för hållbarhet, eftersom DDR3 uppfyller strikta miljöstandarder, vilket eliminerar skadliga ämnen.I dagens tillverkningslandskap kan du alltmer dras till produkter som prioriterar ekologiskt ansvar och betonar behovet av att väva hållbara metoder i högteknologiska innovationer.

Energiförbrukning

En framstående funktion för DDR3 är dess förmåga att leverera hög bandbredd samtidigt som du minimerar strömförbrukningen avsevärt.Genom att minska driftspänningen från DDR2: s 1,8V till 1,5V beräknas DDR3 använda 30% mindre effekt totalt sett.Kraftförhållandena för DDR3-800, 1066 och 1333—0,72x, 0,83x respektive 0,95x-visar en tydlig väg mot förbättrad prestanda och effektivitet.Denna minskning av kraftförbrukningen stöder inte bara miljöhållbarhet utan förlänger också enhetens livslängd, eftersom minskad värmeproduktion leder till mindre termisk stress på komponenter.Historiska data från olika sektorer indikerar att energieffektiv teknik tenderar att sänka driftskostnaderna över tid, vilket förstärker värdet på DDR3.

Fördelar i prestanda

Prestationsfördel	Information
Mindre strömförbrukning och värme	DDR3 drar lektioner från DDR2, vilket minskar energiförbrukningen och värme medan du bibehåller kostnadskontrollen.Detta gör DDR3 mer tilltalande för dig
Högre driftsfrekvens	På grund av lägre energiförbrukning uppnår DDR3 högre driftsfrekvenser, kompenserar för längre fördröjningstider och fungerar som en Försäljningspunkt för grafikkort
Minskat grafikkortskostnad	DDR3 använder större minnespartiklar (32 m x 32-bitars), kräver färre chips för att uppnå samma kapacitet som DDR2, vilket minskar PCB Område, strömförbrukning och kostnad
Förbättrad mångsidighet	DDR3 erbjuder bättre kompatibilitet med DDR2 på grund av oförändrade nyckelfunktioner (stift, förpackningar), vilket möjliggör enklare integration med Befintliga DDR2 -mönster
Bred adoption	DDR3 används ofta i nya avancerade grafikkort och alltmer antagna i låga grafikkort

Tillväxthistoria

DDR3 -minnesstandarden, som officiellt presenterades av JEDEC den 28 juni 2002, representerade ett stort ögonblick i utvecklingen av minnesstekniken.Ändå var det inte förrän 2006 som DDR2 verkligen började skära ut sin nisch på marknaden.Denna fördröjning i utbredd acceptans avskräckte inte tillverkare från att ivrigt förfölja DDR3 -lösningar, vilket framhöll en visionär strategi för minneteknologi som i slutändan skulle förändra branschen.

Marknadsandel

Marknadsanalytiker, inklusive de från ISUPPLI, förutsåg att DDR3 år 2008 skulle upprätta en dominerande ställning inom minnessektorn och förutspådde en marknadsandel på 55%.I slutet av 2008 blev DDR3 -minnesmoduler, som arbetar vid frekvenser av 1066, 1333 och 1600 MHz, lätt tillgängliga för konsumenterna.Medan DDR3 delade arkitektoniska likheter med DDR2, hanterade den effektivt bristerna i sin föregångare, underlättade en jämnare övergång och främjade bredare acceptans.Denna progression illustrerar värdet av flexibilitet i tekniska framsteg, eftersom du skickligt kan svara på konsumentbehov samtidigt som du förbättrar prestandametriker.

Nya funktioner

DDR3 -minne ger betydande förbättringar jämfört med DDR2, med förhöjda dataöverföringshastigheter, en innovativ topologi för adress- och kontrollbussar och förbättrad energieffektivitet.Införandet av en 8-bitars prefetchdesign i kombination med en punkt-till-punkt-arkitektur optimerar inte bara operationer utan höjer också den totala prestandan.Dessa förbättringar speglar en bredare trend inom teknik där hastighet och effektivitet är högsta.Insikter från olika sektorer avslöjar att de som omfamnar innovation ofta säkerställer en konkurrensfördel, vilket bevisas av Swift -antagandet av DDR3 över flera applikationer.

Kapacitet milstolpe

I slutet av 2009 fångade Samsung uppmärksamhet med frisläppandet av en banbrytande 4 GB DDR3-chip tillverkad med en 50Nm-process, vilket möjliggjorde skapandet av 32 GB-minnespinnar och förbättrar potentialen för 64-bitars datoranvändning.Detta chip skröt också en imponerande 40% minskning av kraftförbrukningen jämfört med tidigare generationer.Prognoser som indikerar en ökning av DDR3: s marknadsandel till 72% år 2011 accentuerade ytterligare den naturliga utvecklingen från DDR2 till DDR3.Denna förskjutning fungerar som en påminnelse om den cykliska karaktären av teknisk utveckling, där varje ny iteration bygger på sin föregångare, vilket driver innovation och effektivitet i en ständigt föränderlig digital miljö.
