Värmeväxlare: arbetsprinciper, typer och tillämpningar

Värmeväxlare hjälper dig att överföra värme mellan vätskor för att kontrollera temperaturen och förbättra effektiviteten.I den här artikeln får du lära dig vad en värmeväxlare är och hur den fungerar i enkla termer.Du kommer också att utforska huvudtyperna och nyckelkomponenterna.Dessutom kommer du att förstå de faktorer som påverkar prestandan och var värmeväxlare är vanligt förekommande.

Katalog

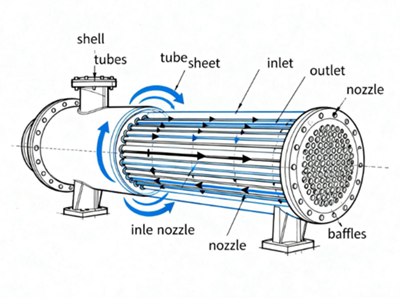

Figur 1. Översikt över värmeväxlare

Vad är en värmeväxlare?

En värmeväxlare är en anordning som används för att överföra värme mellan två eller flera vätskor utan att blanda dem.Dess huvudsakliga syfte är att effektivt flytta termisk energi från en varm vätska till en kall vätska.Dessa vätskor kan vara vätskor, gaser eller en kombination av båda, beroende på systemet.Värmeväxlare används ofta i industriella processer, HVAC-system och kraftgenerering för att kontrollera temperaturen.Genom att möjliggöra kontrollerad värmeöverföring bidrar de till att förbättra energieffektiviteten och systemets prestanda.

Hur fungerar en värmeväxlare?

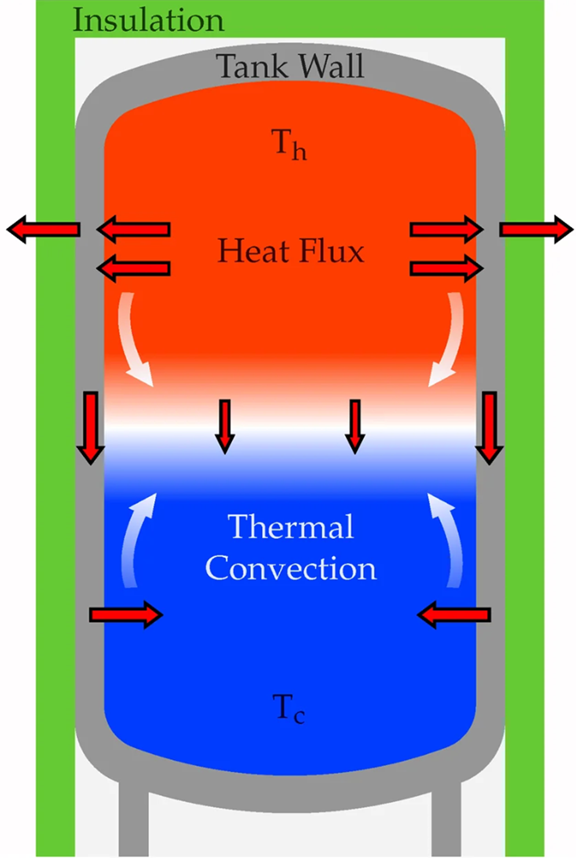

Figur 2. Värmeöverföring och konvektion i ett system

En värmeväxlare fungerar genom att överföra värme från en vätska med högre temperatur till en vätska med lägre temperatur genom en separerande yta.Värme rör sig först genom ledning över den fasta väggen som separerar vätskorna.Samtidigt uppstår konvektion i varje vätska när den strömmar, vilket hjälper till att fördela värmen jämnt.Temperaturskillnaden mellan vätskorna driver denna värmeöverföringsprocess kontinuerligt.När den heta vätskan förlorar energi, kyls den ner, medan den kalla vätskan absorberar den energin och värms upp.Flödesrörelse spelar en viktig roll för att upprätthålla en effektiv värmeväxling.Denna process fortsätter så länge det finns en temperaturskillnad och vätskerörelse.

Typer av värmeväxlare

Skal och rörvärmeväxlare

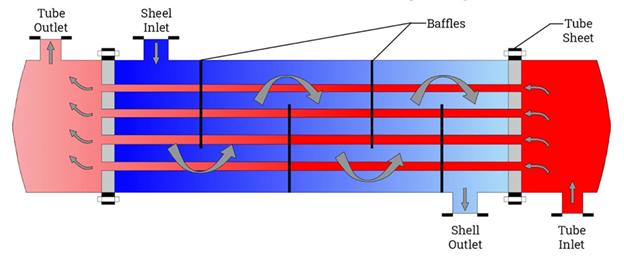

Figur 3. Diagram för skal och rörvärmeväxlare

En skal- och rörvärmeväxlare är en mycket använd typ som består av ett knippe rör inneslutna i ett cylindriskt skal.En vätska strömmar genom rören medan en annan strömmar runt rören inuti skalet.Värme överförs genom rörväggarna när vätskorna rör sig i separata banor.Bafflar inuti skalet styr flödet och förbättrar värmeöverföringseffektiviteten.Denna design är hållbar och lämplig för högtrycks- och högtemperaturapplikationer.Det används ofta i kraftverk, oljeraffinaderier och kemisk industri.Den kan dock vara större i storlek och kräver mer utrymme jämfört med kompakta konstruktioner.

Plattvärmeväxlare

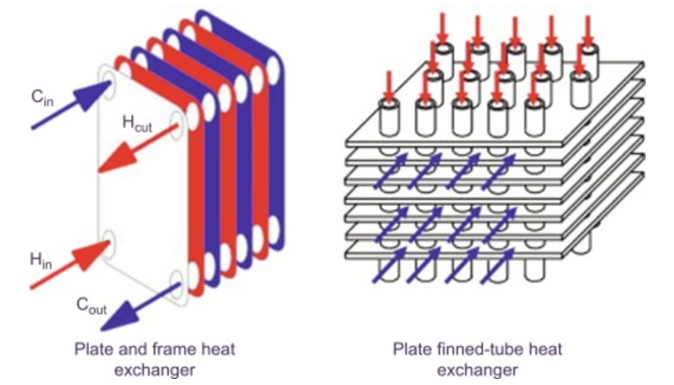

Figur 4. Utformning av plattvärmeväxlare

En plattvärmeväxlare är en kompakt enhet som använder flera tunna metallplattor för att överföra värme mellan vätskor.Vätskorna strömmar i alternerande kanaler som bildas av plattorna, vilket tillåter nära kontakt utan att blandas.Denna design skapar en stor yta, vilket förbättrar värmeöverföringseffektiviteten.Flödesmönstret främjar vanligtvis turbulens, vilket förbättrar värmeväxlingen.Det används ofta i VVS-system, livsmedelsbearbetning och kylning.Plattvärmeväxlare är lätta att rengöra och underhålla tack vare sin modulära uppbyggnad.Men de kanske inte är idealiska för applikationer med mycket högt tryck.

Luftkyld värmeväxlare

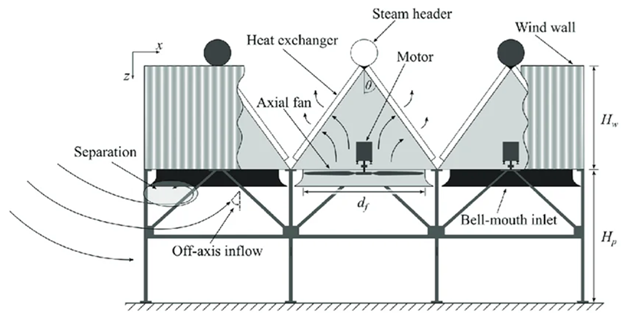

Figur 5. Luftkylt värmeväxlarsystem

En luftkyld värmeväxlare använder omgivande luft istället för vatten eller vätska för kylning.Den består av flänsrör och stora fläktar som blåser luft över ytan för att ta bort värme.Fenorna ökar ytan och hjälper till att överföra värme mer effektivt till luften.När het vätska strömmar genom rören frigörs värme till den omgivande luften.Dessa system används ofta i kraftverk, petrokemiska anläggningar och avlägsna platser.De är användbara där vattnet är begränsat eller inte tillgängligt.Deras prestanda beror dock på lufttemperatur och miljöförhållanden.

Dubbelrörsvärmeväxlare

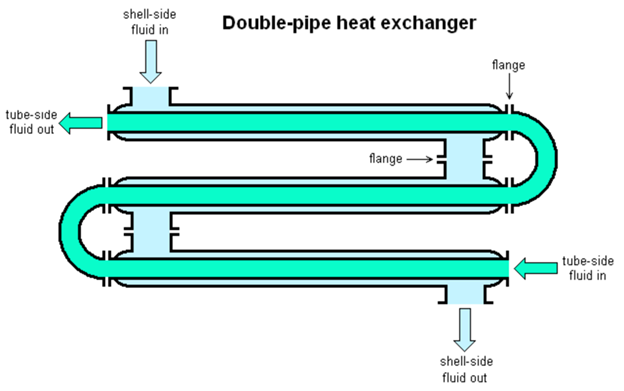

Figur 6. Layout för dubbelrörsvärmeväxlare

En dubbelrörsvärmeväxlare är en enkel design som använder ett rör placerat inuti ett annat rör.En vätska strömmar genom det inre röret medan den andra strömmar genom det yttre röret.Värmeöverföring sker genom väggen som separerar de två vätskorna.Flödet kan anordnas parallellt eller motströms för att förbättra effektiviteten.Denna design är lätt att installera och underhålla tack vare sin enkla struktur.Det används ofta i småskaliga och lågkapacitetsapplikationer.Den är dock inte lämplig för stora industrisystem på grund av begränsad yta.

Flädd rörvärmeväxlare

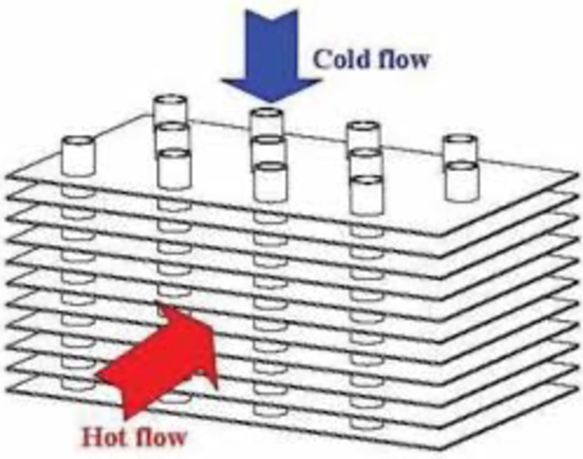

Figur 7. Utformning av kamrörsvärmeväxlare

En värmeväxlare med flänsrör använder förlängda ytor som kallas fenor för att förbättra värmeöverföringen.Dessa fenor är fästa på rör för att öka ytan som exponeras för den omgivande vätskan.När vätska strömmar genom rören överförs värme till fenorna och sedan till den yttre miljön.Denna design är särskilt effektiv när en vätska har låg värmeöverföringsförmåga, såsom luft.Det används ofta i radiatorer, luftkonditioneringsapparater och industriella kylsystem.Den ökade ytan hjälper till att förbättra den totala effektiviteten utan att öka storleken avsevärt.Däremot kan fenor samla damm och kan kräva regelbunden rengöring.

Komponenter i en värmeväxlare

Rör - Rör leder en av arbetsvätskorna genom värmeväxlaren.De ger en yta där värmeöverföring sker mellan vätskor.Deras arrangemang hjälper till att kontrollera flödesriktningen och värmeväxlingseffektiviteten.

Tallrikar - Plattor skapar kanaler som separerar vätskor samtidigt som de tillåter värmeöverföring.De är tunna för att maximera ytkontakten och förbättra effektiviteten.Plattor används ofta i kompakta värmeväxlarkonstruktioner.

Skal – Skalet är det yttre höljet som håller ihop interna komponenter.Det riktar vätskeflödet runt rören eller inre ytor.Det ger också strukturellt stöd och inneslutning.

fenor - fenor är förlängda ytor som läggs till för att öka värmeöverföringsytan.De hjälper till att förbättra värmeavledningen, särskilt när luft är inblandad.Fenor används ofta i luftkylda system.

Rubriker- Headers fördelar vätskan jämnt i flera rör eller kanaler.De säkerställer konsekvent flöde över värmeväxlaren.Korrekt fördelning hjälper till att upprätthålla effektiv värmeöverföring.

Material som används i en värmeväxlare

Koppar - Koppar har utmärkt värmeledningsförmåga, vilket gör den idealisk för effektiv värmeöverföring.Det används ofta i HVAC och kylsystem.Det är också lätt att forma och sammanfoga i tillverkningen.

Aluminium – Aluminium är lätt och har goda värmeöverföringsegenskaper.Det används ofta i luftkylda värmeväxlare och bilvärmeväxlare.Dess korrosionsbeständighet gör den lämplig för utomhusbruk.

Rostfritt stål - Rostfritt stål ger hög hållfasthet och korrosionsbeständighet.Den är lämplig för tuffa miljöer och kemiska tillämpningar.Det används ofta där hållbarhet behövs.

Kolstål – Kolstål är starkt och kostnadseffektivt för industriella applikationer.Det används i system där korrosion är mindre oroande.Det ger bra strukturellt stöd för stora enheter.

Titan - Titan är mycket motståndskraftigt mot korrosion, särskilt i havsvatten.Den används i marina och mycket korrosiva miljöer.Även om det är dyrt, ger det lång livslängd.

Prestandafaktorer för en värmeväxlare

Värmeöverföringskoefficient – Den här faktorn mäter hur lätt värme rör sig mellan vätskor.En högre koefficient betyder bättre värmeöverföringseffektivitet.Det beror på vätskeegenskaper och ytförhållanden.

Temperaturskillnad – Ju större temperaturskillnad, desto snabbare sker värmeöverföringen.Denna skillnad driver den övergripande värmeväxlingsprocessen.Att bibehålla en stabil lutning förbättrar prestandan.

Flödeshastighet - Flödeshastigheten påverkar hur snabbt värme förs bort eller tillförs.Högre flödeshastigheter kan förbättra värmeöverföringen men kan öka energianvändningen.Rätt balans krävs för effektivitet.

Tryckfall - Tryckfall avser motstånd som vätskor möter under flöde.Högt tryckfall kan minska systemets effektivitet och öka energiförbrukningen.Det måste kontrolleras i design.

Ytarea - Större ytor gör att mer värme kan överföras.Design ökar ofta ytan med fenor eller plattor.Detta förbättrar systemets totala effektivitet.

Fördelar och nackdelar med värmeväxlare

Fördelar med värmeväxlare

• Förbättrar energieffektiviteten i systemen

• Minskar driftskostnaderna

• Stöder temperaturkontroll

• Fungerar med olika vätsketyper

• Förbättrar processtillförlitligheten

• Används i många branscher

Nackdelar med värmeväxlare

• Kan bli dyrt att installera

• Kräver regelbundet underhåll

• Nedsmutsning kan minska effektiviteten

• Stora system behöver mer utrymme

• Prestanda beror på förhållandena

• Läckage kan uppstå med tiden

Tillämpningar av värmeväxlare

1. VVS-system

Värmeväxlare används i värme-, ventilations- och luftkonditioneringssystem för att reglera inomhustemperaturen.De hjälper till att överföra värme mellan luftströmmar eller vätskor för att bibehålla komforten.Detta förbättrar energieffektiviteten i byggnader.De finns vanligtvis i luftkonditioneringsapparater och värmeenheter.

2. Kraftproduktion

I kraftverk används värmeväxlare för att omvandla vatten till ång- och kylsystem.De spelar en nyckelroll i energiproduktion och värmehantering.Effektiv värmeöverföring förbättrar anläggningens totala prestanda.De används i pannor och kondensorer.

3. Fordonsindustrin

Fordon använder värmeväxlare som radiatorer och intercoolers.Dessa komponenter hjälper till att kontrollera motortemperaturen och förbättra prestandan.De förhindrar överhettning och ökar motorns livslängd.De används i moderna bilsystem.

4. Kemisk bearbetning

Värmeväxlare används för att kontrollera temperaturer under kemiska reaktioner.De hjälper till att upprätthålla säkra och stabila driftsförhållanden.Korrekt temperaturkontroll förbättrar produktkvaliteten.De används ofta i kemiska anläggningar.

5. Olje- och gasindustrin

I oljeraffinaderier hanterar värmeväxlare temperaturen under bearbetning och raffinering.De hjälper till att förbättra effektiviteten och minska energislöseriet.De används i både uppströms och nedströms verksamhet.Deras roll är avgörande i storskalig produktion.

6. Livsmedels- och dryckesindustrin

Värmeväxlare används för pastörisering och temperaturkontroll.De garanterar livsmedelssäkerhet genom att upprätthålla korrekta uppvärmnings- och kylningsförhållanden.Detta hjälper till att bevara produktens kvalitet och hållbarhet.De används ofta i mejeri- och dryckesframställning.

Slutsats

Värmeväxlare spelar en viktig roll för att effektivt flytta termisk energi mellan vätskor samtidigt som de håller systemen stabila och produktiva.Deras prestanda beror på designtyp, interna komponenter, materialval och faktorer som temperaturskillnad, flödeshastighet och ytarea.Olika typer av värmeväxlare lämpar sig för olika driftsförhållanden, från kompakta VVS-aggregat till stora industrisystem.Med sitt breda användningsområde förblir värmeväxlare väsentliga för energieffektivitet, temperaturkontroll och tillförlitlig drift.
