Tryckknappsbrytare förklaras för enkel inlärning

Tryckknappsbrytare låter dig kontrollera elektriska kretsar enkelt med ett enkelt tryck.I den här artikeln kommer du att lära dig vad en tryckknappsbrytare är, hur den fungerar och huvuddelarna inuti den.Du kommer också att förstå de olika typerna baserat på drift, kontaktkonfiguration och stav och kast.Dessutom får du se var de används, hur de står sig i jämförelse med andra switchar och hur du väljer rätt.

Katalog

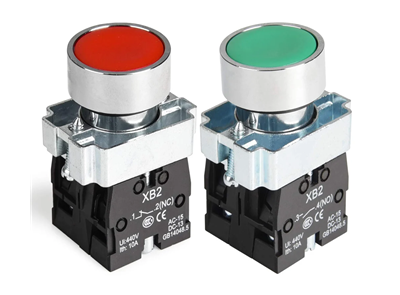

Figur 1. Tryckknappsomkopplare

Vad är en tryckknappsbrytare?

En tryckknappsbrytare är en enkel elektrisk enhet som används för att manuellt styra en krets genom att trycka på en knapp.Det finns vanligtvis i kontrollpaneler, maskiner och elektroniska enheter där snabb användarinmatning krävs.Denna typ av omkopplare låter en användare starta, stoppa eller utlösa en åtgärd med ett enda tryck.Den är designad för enkel användning och tillförlitlig prestanda i både låg- och högeffektsystem.

Tryckknappsbrytare används ofta eftersom de ger direkt och intuitiv kontroll.De är ofta installerade på paneler eller utrustning för bekväm åtkomst.Dessa switchar finns i olika storlekar, former och material beroende på applikation.Deras huvudsakliga syfte är att tillhandahålla ett snabbt och effektivt sätt att styra elektriska funktioner utan komplexa mekanismer.

Arbetsprincip för tryckknappsbrytare

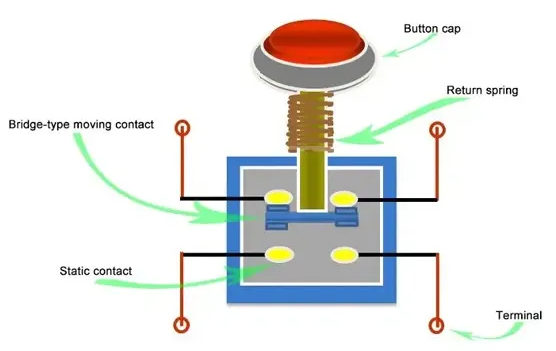

Figur 2. Arbetsmekanism

En tryckknappsomkopplare fungerar genom att ändra tillståndet för en elektrisk krets när knappen trycks in.När ingen kraft appliceras förblir kretsen i sitt standardläge, antingen öppen eller stängd beroende på design.Genom att trycka på knappen appliceras kraft på en intern mekanism, vilket gör att de elektriska kontakterna rör sig.Denna rörelse tillåter antingen ström att flyta eller stoppar den omedelbart.

När knappen släpps återgår omkopplaren till sitt ursprungliga tillstånd, vilket återställer kretsen till dess standardtillstånd.Denna snabba övergång säkerställer tillförlitlig kontroll av elektriska signaler i realtid.Förändringen i kontaktläge påverkar direkt strömflödet, vilket gör att omkopplaren fungerar som en kontrollpunkt i kretsen.Denna enkla åtgärd gör att tryckknappsbrytare är effektiva för exakta och upprepade operationer.

Komponenter i en tryckknappsbrytare

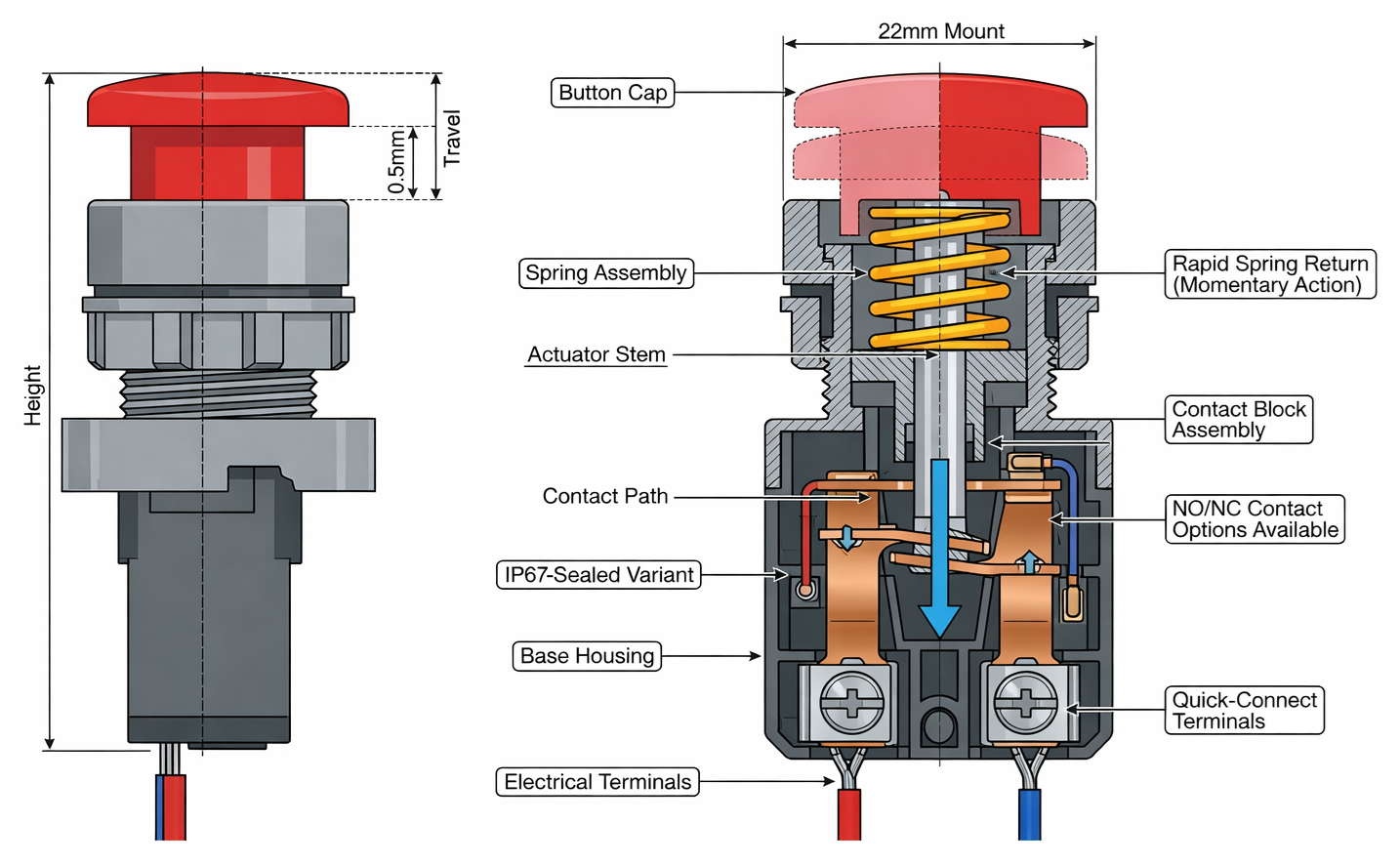

Figur 3. Tryckknapps inre struktur

• Knapplock (ställdon)

Knapplocket är den synliga delen som trycks in för att manövrera omkopplaren.Den är designad för enkel kontakt och kan komma i olika färger och former för identifiering.Ställdonet överför den applicerade kraften till den inre mekanismen.Dess design säkerställer smidig och konsekvent pressverkan vid upprepad användning.

• Återvänd våren

Returfjädern är ansvarig för att återföra knappen till sitt ursprungliga läge efter att ha tryckts in.Den lagrar mekanisk energi när den komprimeras och frigör den när kraften tas bort.Detta säkerställer att omkopplaren återställs snabbt och tillförlitligt.Fjädern hjälper också till att upprätthålla konsekvent taktil återkoppling under drift.

• Flytta kontakt (brokontakt)

Den rörliga kontakten växlar läge när knappen trycks in.Den ansluter eller kopplar bort den elektriska banan inuti strömbrytaren.Denna del är designad för hållbarhet för att hantera upprepade kontaktcykler.Dess rörelse avgör direkt om ström flyter genom kretsen.

• Statisk kontakt

Den statiska kontakten förblir fixerad inuti omkopplaren och fungerar som anslutningspunkt för den rörliga kontakten.Den bildar den elektriska banan när den berörs av den rörliga kontakten.Dessa kontakter är vanligtvis gjorda av ledande material för effektiv strömöverföring.Deras stabila läge säkerställer konsekvent växlingsprestanda.

• Kontakta Block Assembly

Kontaktblocket rymmer kontaktsystemet och stöder korrekt uppriktning.Det säkerställer att de rörliga och statiska kontakterna möts korrekt under drift.Denna struktur hjälper till att bibehålla elektrisk tillförlitlighet och minskar slitage.Det tillåter också modulärt utbyte i vissa switchdesigner.

• Terminaler (elektriska anslutningar)

Terminaler är de externa anslutningspunkterna där kablar är anslutna.De gör att omkopplaren kan integreras i en elektrisk krets.Dessa kan vara skruv-, löd- eller snabbkopplingsterminaler.Korrekt terminaldesign säkerställer säkra och stabila elektriska anslutningar.

• Hus (kropp/bas)

Huset omsluter alla interna komponenter och ger mekaniskt skydd.Den är vanligtvis gjord av slitstarka plast- eller metallmaterial.Huset stöder även montering på paneler eller kapslingar.Det skyddar de inre delarna från damm, fukt och mekaniska skador.

Typer av tryckknappsbrytare

Baserat på drift

1. Momentan tryckknappsbrytare

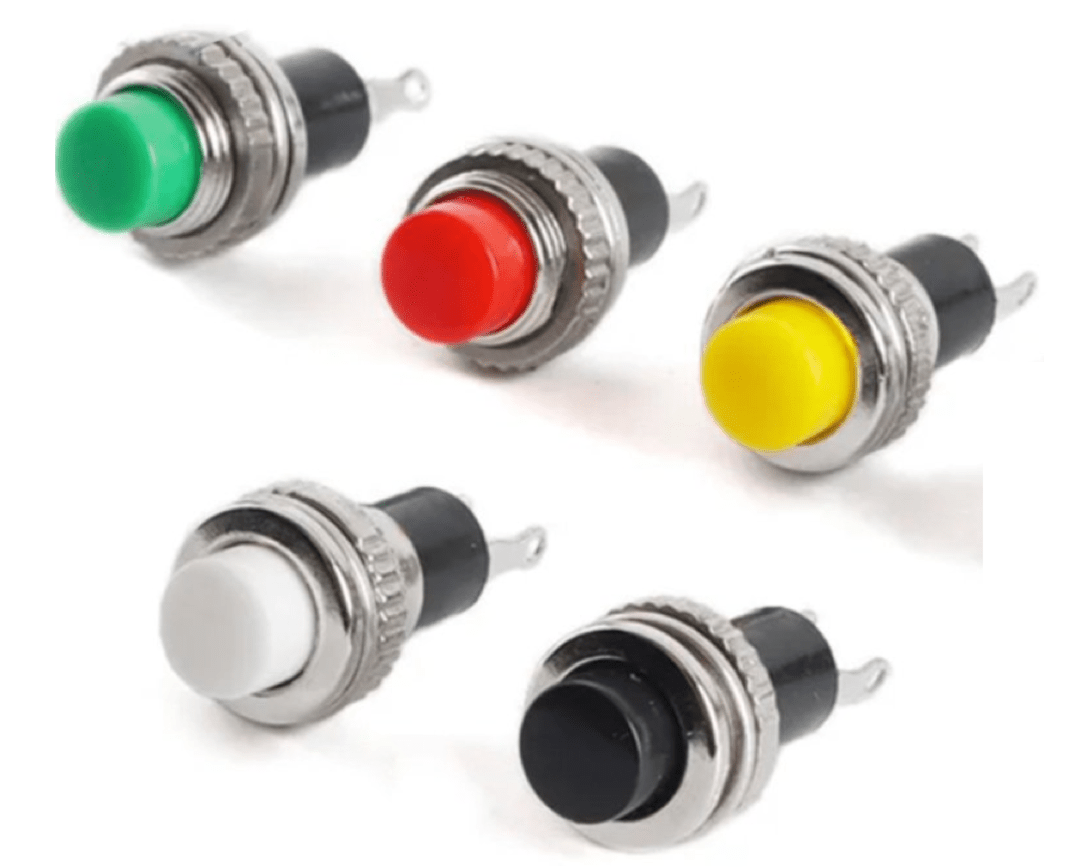

Figur 4. Exempel på momentan switch

En momentan tryckknappsbrytare är en typ av omkopplare som förblir aktiv endast medan den trycks ned.När trycket har tagits bort återgår det automatiskt till sitt ursprungliga tillstånd.Detta beteende används ofta i applikationer som kräver tillfällig aktivering, såsom dörrklockor eller kontrollsignaler.Den snabba returåtgärden säkerställer exakt och kortvarig kontroll.

Dessa omkopplare är utformade för att ge omedelbar respons under drift.Den tryckande åtgärden utlöser en förändring, och om du släpper den stoppas åtgärden omedelbart.Detta gör dem lämpliga för system där kontinuerlig aktivering inte behövs.Deras enkla funktion och snabba återställningsbeteende gör att de används ofta i kontrollpaneler och elektroniska enheter.

2. Låsande (underhållen) tryckknappsbrytare

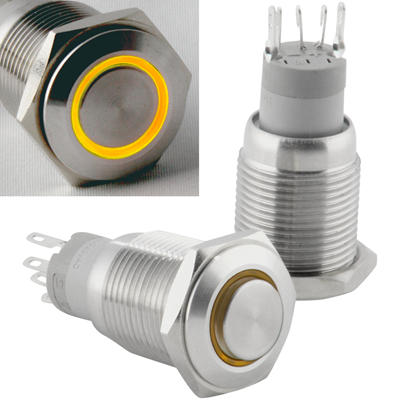

Figur 5. Exempel på spärrbrytare

En låsande tryckknappsbrytare är en typ av omkopplare som stannar i sitt sista läge efter att ha tryckts ned.När knappen trycks en gång förblir den aktiverad tills den trycks in igen för att ändra dess tillstånd.Detta gör att omkopplaren kan behålla sin funktion utan kontinuerligt tryck.Det används ofta för på/av-styrning i elektriska system.

Denna typ av switch ger stabil drift för applikationer som kräver ett konstant tillstånd.Användaren behöver inte hålla in knappen för att hålla kretsen aktiv.Om du trycker på den igen växlas tillståndet tillbaka, vilket gör det enkelt att styra enheter.Dess bibehållna beteende är användbart vid effektstyrning och drift av utrustning.

Baserat på kontaktkonfiguration

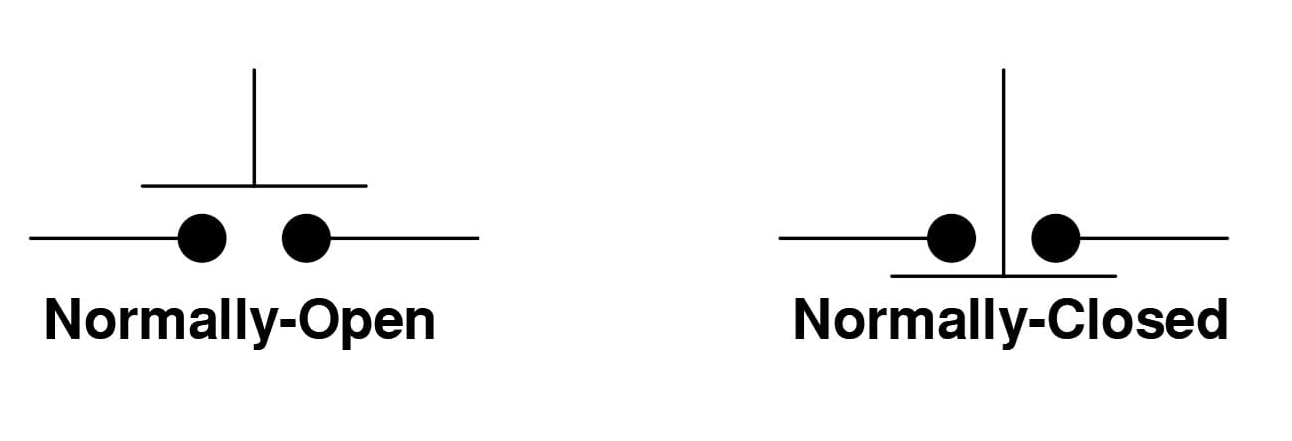

Figur 6. Diagram NO vs NC

1. Normalt öppen (NEJ)

En normalt öppen tryckknappsbrytare är en typ av strömbrytare där kretsen är öppen i sitt standardläge.Det betyder att ingen ström flyter förrän knappen trycks in.När knappen trycks in stängs kontakterna och låter ström passera genom kretsen.När den släpps återgår kretsen till sitt öppna tillstånd.

Denna typ av konfiguration används vanligtvis i styrsystem som endast kräver aktivering när det behövs.Den säkerställer att kretsen förblir inaktiv om den inte utlöses av användaren.Beteendet visas tydligt i typiska kontaktdiagram där gapet stängs under drift.Den används ofta i startknappar och signalingångar.

2. Normalt stängd (NC)

En normalt stängd tryckknappsomkopplare är en typ av omkopplare där kretsen är sluten i sitt standardläge.Detta gör att ström flyter kontinuerligt när knappen inte trycks in.Genom att trycka på knappen öppnas kretsen och strömflödet avbryts.Genom att släppa knappen återställs det slutna kretsläget.

Denna konfiguration används ofta i säkerhetssystem och nödstoppsfunktioner.Det säkerställer att kretsen förblir aktiv om den inte avsiktligt avbryts.Förändringen i kontakttillstånd är tydligt representerad i standarddiagram under drift.Det är användbart i applikationer där strömavbrott krävs för skydd.

Baserad på Pole and Throw

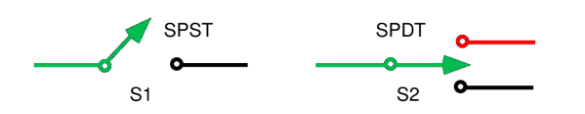

Figur 7. SPST- och SPDT-diagram

SPST och SPDT är enpoliga switchkonfigurationer som styr en elektrisk krets.En SPST-omkopplare (Single Pole Single Throw) har en ingång och en utgång, vilket möjliggör enkel på/av-kontroll.Den fungerar som en grundläggande omkopplare som antingen ansluter eller kopplar bort en krets.Detta gör den lämplig för enkla växlingsuppgifter.

En SPDT-omkopplare (Single Pole Double Throw) styr också en krets men ger två möjliga utgångsvägar.Det gör att strömmen kan riktas till en av två anslutningar.Detta gör det användbart för att välja mellan två olika kretsar eller lägen.Diagrammet visar vanligtvis en ingång som växlar mellan två utgångar.

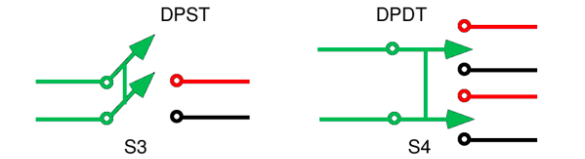

Figur 8. DPST- och DPDT-diagram

DPST och DPDT är dubbelpoliga switchkonfigurationer utformade för att styra flera kretsar samtidigt.En DPST-omkopplare (Double Pole Single Throw) kan styra två separata kretsar samtidigt med en enda åtgärd.Det gör att båda kretsarna kan slås på eller av tillsammans.Detta är användbart i applikationer som kräver synkroniserad kontroll.

En DPDT-omkopplare (Double Pole Double Throw) styr två kretsar och tillhandahåller två omkopplingsvägar för varje.Det möjliggör mer komplex omkoppling genom att omdirigera strömmen på flera sätt.Denna konfiguration används ofta i reverserande kretsar och avancerade styrsystem.Diagrammet visar vanligtvis två poler som växlar mellan två uppsättningar utgångar.

Fördelar och nackdelar med tryckknappsbrytare

Fördelar med tryckknappsbrytare

• Enkel och lätt att använda

• Snabb svarstid

• Kompakt och platsbesparande design

• Tillförlitlig för upprepad användning

• Finns i många storlekar och stilar

• Lämplig för både låg- och högeffektsystem

Begränsningar för tryckknappsbrytare

• Begränsad kontroll jämfört med komplexa switchar

• Mekaniskt slitage över tid

• Kräver fysisk interaktion

• Kan behöva skydd i tuffa miljöer

• Ej idealisk för kontinuerlig omkoppling utan stödkretsar

Tillämpningar av tryckknappsbrytare

1. Industriella kontrollpaneler

Tryckknappsbrytare används vanligtvis i industrimaskiner för start, stopp och återställningsfunktioner.De ger snabb och direkt kontroll för operatörer som hanterar utrustning.Deras tydliga märkning och färgkodning förbättrar säkerheten och effektiviteten.Dessa omkopplare är bra för tillförlitlig maskindrift.

2. Konsumentelektronik

Många vardagliga enheter som apparater och prylar använder tryckknappsbrytare för användarinmatning.De gör det möjligt att enkelt styra funktioner utan komplexa gränssnitt.Deras kompakta storlek gör dem lämpliga för små elektroniska enheter.De förbättrar användbarheten och bekvämligheten.

3. Bilsystem

Tryckknappar används i fordon för funktioner som motorstart, hornaktivering och kontrollsystem.De ger snabb tillgång till viktiga funktioner under körning.Deras hållbarhet säkerställer tillförlitlig prestanda under olika förhållanden.Dessa omkopplare förbättrar förarens kontroll och komfort.

4. Medicinsk utrustning

Medicinsk utrustning använder tryckknappsbrytare för exakta och kontrollerade operationer.De gör det möjligt att använda utrustningen säkert och effektivt.Deras lyhörda agerande är viktigt i olika situationer.Ren och förseglad design används ofta för hygien.

5. Hemautomationssystem

Tryckknappar används i smarta hemsystem för belysning, säkerhet och enhetskontroll.De tillhandahåller ett enkelt gränssnitt för att kontrollera automatiserade funktioner.Deras integration med elektroniska system gör dem mångsidiga.De förbättrar bekvämligheten i moderna hem.

6. Styr- och instrumentsystem

I mät- och styrsystem används tryckknappar för att trigga funktioner och justera inställningar.De ger exakt manuell inmatning för systemkontroll.Deras tillförlitlighet säkerställer konsekvent prestanda i känsliga applikationer.Dessa switchar används i stor utsträckning i test- och övervakningsinställningar.

Tryckknappsomkopplare vs vippomkopplare vs vippbrytare

Funktion	Tryckknapp Växla	Vippbrytare	Vippbrytare
Aktiveringskraft	1,5–5 N typiskt	2–6 N typiskt	2–5 N typiskt
Resavstånd	0,5–3 mm	2–6 mm	1,5–4 mm
Operationstyp	Momentan eller låsning	Endast underhållen	Endast underhållen
Elektriskt liv	100 000–1 000 000 cykler	50 000–200 000 cykler	50 000–150 000 cykler
Mekaniskt liv	Upp till 1 000 000+ pressar	100 000–500 000 växlar	100 000–300 000 pressar
Kontakta betyg	0,1A–10A (låg till medium)	3A–20A (medium för hög)	6A–20A (medium för hög)
Monteringshål Storlek	8 mm, 12 mm, 16 mm, 22 mm	6 mm–12 mm typiskt	20 mm–30 mm rektangulärt utskärning
Paneltjocklek	1–6 mm	1–5 mm	1–4 mm
Växlingshastighet	<10 ms svar	10–20 ms	10–20 ms
Kontakta Motstånd	≤50 mΩ typiskt	≤20 mΩ typiskt	≤20 mΩ typiskt
Tätningsbetyg	Upp till IP67/IP68 tillgängliga	Typiskt IP40–IP65	Typiskt IP40–IP65
Belysning Alternativ	Vanlig (LED ring/indikator)	Begränsad	Vanlig (bakgrundsbelyst typer)
Terminaltyper	Löd, skruv, snabbkoppling	Löd, skruv	Snabbkoppling, blad
Driftstemperatur	-25°C till +85°C typiskt	-20°C till +85°C	-20°C till +85°C

Slutsats

Tryckknappsbrytare erbjuder ett tillförlitligt och enkelt sätt att styra elektriska kretsar genom enkel manuell inmatning.Deras funktion är baserad på grundläggande kontaktrörelse, stödd av väldefinierade interna komponenter och olika konfigurationer såsom momentan, låsning, NO/NC och olika stolpar och kasttyper.De används i stor utsträckning i branscher på grund av deras snabba respons, kompakta design och mångsidighet, trots vissa begränsningar som mekaniskt slitage.Att välja rätt strömbrytare beror på elektriska klassificeringar, driftstyp, miljö och byggkvalitet för att säkerställa korrekt prestanda och långsiktig tillförlitlighet.
