IRF4905 P-Channel MOSFET Guide: Specifikationer, stiftdetaljer och ersättare

IRF4905 P-Channel MOSFET står som ett bevis på moderna framsteg inom kraftelektronik, och kombinerar effektiviteten i HEXFET-tekniken med anpassningsförmågan hos TO-220AB-paketet.Denna MOSFET är designad för högpresterande växling och låg motståndskraft.Från bilsystem till förnybara energilösningar ger IRF4905 dig att enkelt ta itu med komplexa designutmaningar.Den här artikeln undersöker de viktigaste funktionerna, tekniska specifikationer och olika tillämpningar av IRF4905 och erbjuder värdefull insikt för dem som söker robusta lösningar för moderna elektroniska system.

Katalog

Översikt över IRF4905

DeIRF4905, karakteriserad som en P-kanal MOSFET, skiljer sig med sin införlivande av avancerade bearbetningstekniker.Dessa banbrytande metoder ger den snabba växlingsfunktioner, i kombination med en önskvärd låg på resistens, och etablerar den som en grundpelare i effektiv elektronisk design.För att förstå de komplicerade fördelarna som IRF4905 erbjuder måste man utforska dess strukturella och funktionella element, som avslöjar dess mångsidighet mellan olika tillämpningar.

IRF4905: s antagande av sofistikerade behandlingsmetoder utnyttjar framstegen inom kiselmaterial för att minska resistensen.Genom att minimera energiförlust under elektrisk överföring förstärker den energieffektiviteten inom kretsar.Dessa förbättringar resonerar djupt i system centrerade kring effekteffektivitet, såsom förnybara energilösningar eller fordonsapplikationer.Att navigera i dessa processer kräver en sammansmältning av notionell kunskap och praktisk erfarenhet, mestadels värdefull för dig att sträva efter att förbättra enhetens prestanda.

IRF4905 är innesluten inom det allmänt erkända till-220AB-paketet, en fördel från dess anpassningsförmåga.Förpackningen möjliggör sömlös integration i olika kretskort, vilket gör den lämplig för användning i konsumentelektronik samt industriella kontrollsystem.I praktiska miljöer föredras ofta enheter som harmoniserar enkel implementering med överlägsen prestanda.Till exempel spelar effektiv värmeavledning, i kombination med en kompakt design, en betydande roll i termisk hantering-ett område där praktiskt upplevelse väsentligen kompletterar begreppsmässig kunskap.

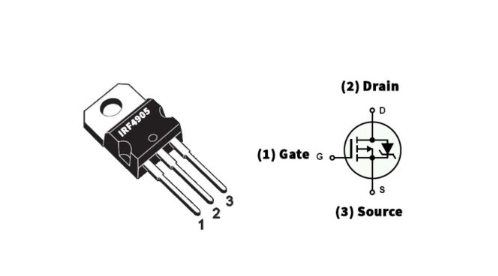

Stiftkonfiguration

Pin No.	Stiftnamn	Symbol	Fungera
1	Gate	G	Kontrollerar strömmen i kanalen mellan avloppet och källa
2	Dränera	D	Avger flera hål
3	Källa	S	Samlar några hål

Cadmodell

Symboler

Fotspår

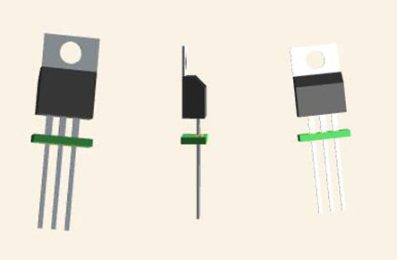

Tredimensionell modell

Tekniska specifikationer

En omfattande översikt över Infineon TechnologiesIRF4905PBF, som beskriver dess tekniska specifikationer, attribut och prestationsparametrar, tillsammans med en jämförelse med komponenter med liknande specifikationer för informerad urval och optimal applikationsdesign.

Typ	Parameter
Fabriksledning	12 veckor
Montera	Genom hålet
Monteringstyp	Genom hålet
Förpackning / fodral	TO-220-3
Antal stift	3
Transistorelementmaterial	Kisel
Aktuell - Kontinuerlig dränering (ID)	74A TC
Drivspänning (Max Rds på, min)	10V
Antal element	1
Power Dispipation (max)	200w TC
Stäng av fördröjningstiden	61 ns
Driftstemperatur	-55 ° C ~ 175 ° C TJ
Förpackning	Rör
Serie	Hexfet®
Publicerad	1997
JESD-609 kod	e3
Delstatus	Aktiv
Fuktkänslighetsnivå (MSL)	(Obegränsat)
Antal avslutningar	3
Uppsägning	Genom hålet
ECCN -kod	Örat99
Terminal	Matte Tin (SN) - med nickel (Ni) barriär
Tilläggsfunktion	Avalanche-rankad, hög tillförlitlighet, ultralåg motstånd
Spännings - klassad DC	55V
Toppens återflödetemperatur (° C)	250
Aktuellt betyg	74A
Time @ Peak Reflow Temperatur	30 sekunder
Blyplan	2,54 mm
Antal kanaler	1
Elementkonfiguration	Enda
Driftsläge	Förbättringsläge
Maktförsläpp	200w
Fallanslutning	Dränera
Slå på fördröjningstiden	18 ns
Foster -typ	P-kanal
Transistorapplikation	Växlande
Rds on (max) @ id, vgs	20MΩ @ 38A, 10V
Vgs (th) (max) @ id	4V @ 250μA
Ingångskapacitans (CISS) (max)	3400pf @ 25v
Gate Charge (QG) (max) @ VGS	180nc @ 10v
Stigningstid	99 ns
Tappa till källspänning (VDSS)	55V
VGS (max)	± 20V
Hösttid (typ)	96 ns
Kontinuerlig dräneringsström (ID)	74A
Tröskelspänning	4v
JEDEC-95 kod	TO-220AB
Grind till källspänning (VGS)	20V
Tappa strömmax (ABS) (ID)	64A
Dräneringskällan på motstånd-max	0,02Ω
Tappa till källens nedbrytningsspänning	55V
Pulsed Drain Current-Max (IDM)	260A
Dubbelförsörjningsspänning	55V
Återhämtningstid	130 ns
Max korsningstemperatur (TJ)	175 ° C
Nominell VGS	4v
Höjd	19,8 mm
Längd	10.5156mm
Bredd	4,69 mm
Nå SVHC	Ingen SVHC
Strålning härdning	Inga
ROHS -status	ROHS3 -kompatibel
Blyfri	Innehåller bly, blyfri

Drag

Parameter	Specifikation
Pakettyp	Till-220
Transistortyp	N kanal
Max spänning appliceras (dränering på källan)	-55V
Max grind till källspänning	± 20V
Max kontinuerlig dräneringsström	–74a
Max pulserad dräneringsström	–260A
Max Power Dispipation	200w
Minsta spänning som krävs för att utföra	-2V till -4V
Max lagring och driftstemperatur	-55 till +175 ° C

Fördelar med att implementera IRF4905

IRF4905 MOSFET är anmärkningsvärt för sin extraordinära tillförlitlighet, en egenskap som uppskattas allmänt.Dess robusta konstruktion genomgår en strikt bedömning för att uppfylla stränga industristandarder, vilket säkerställer att den presterar konsekvent även under svåra förhållanden.Detta stärker pålitligheten hos system som använder denna komponent.IRF4905 behandlar också inköpssvårigheter och är lättillgängliga genom många distributörer och därmed förhindrar att problem med leveranskedjan hindrar projektets framsteg.

IRF4905 utmärker sig i lågfrekventa scenarier, som kännetecknas av dess exceptionella förmåga att hantera betydande strömbelastningar exakt.Bilar och industrisektorer tycker att denna funktion är mest fördelaktig, eftersom den bidrar till driftseffektivitet och förlänger systemlivslängden genom att leverera hållbar och exakt nuvarande hantering.Sådana insikter delas ofta av dig som känner igen IRF4905: s roll för att optimera systemfunktionaliteten.

Du kan ofta notera den enkelhet som IRF4905: s standard PIN -konfiguration integreras i mönster.Detta underlättar inte bara enkel ersättning i befintliga ramar utan förenklar också utvecklingsfasen för nya projekt.Enkelheten i applikationen minskar tiden och kostnaden förknippad med kretsapporter, vilket förbättrar projektets tidslinjer och budgetar.Detta fungerar som en subtil men ändå inflytelserik fördel, vilket möjliggör sömlösa komponentövergångar utan att offra enhetens totala prestanda eller integritet.

IRF4905 alternativa alternativ

• AM90P06-20P

• AUIRF4905

Jämförande analys av liknande produkter

Artikelnummer	Tillverkare	Montera	Förpackning / fodral	Tappa till källspänningen (VDSS)	Kontinuerlig dräneringsström (Id)	Aktuell - kontinuerlig avlopp (Id) @ 25 ° C	Tröskelspänning	Grind till källspänning (VGS)	Maktförsläpp
IRF4905PBF	Infineon -teknik	Genom hålet	TO-220-3	55V	74 a	74A (TC)	4 v	20 v	200 w
IRF3205ZPBF	Infineon -teknik	Genom hålet	TO-220-3	-	75 a	75A (TC)	4 v	20 v	170 W
IRF1010ZPBF	Infineon -teknik	Genom hålet	TO-220-3	-	75 a	75A (TC)	4 v	20 v	200 w
AUIRF4905	Infineon -teknik	Genom hålet	TO-220-3	55V	74 a	74A (TC)	2 v	20 v	200 w
HUF75339P3	På halvledare	Genom hålet	TO-220-3	-	75 a	75A (TC)	-	20 v	140 W

Olika tillämpningar av IRF4905

IRF4905, en P-kanal MOSFET, omfattas allmänt över olika elektroniska kretsar, vilket visar dess effektivitet vid växling och aktuell kontroll.Dess formidabla kapacitet förtjänar den till många domäner och visar dess anpassningsförmåga för både kommersiella och industriella ändamål.En närmare titt på dess omfattande utbud av applikationer avslöjar hur den integreras harmoniskt med dagens elektronik.

DC -omvandlare

Moderna elektroniska enheter använder ofta DC -omvandlare för att upprätthålla spänningsreglering och effekteffektivitet.IRF4905 är grundläggande för dessa omvandlare, vilket möjliggör exakt spänningsomvandling och jämn prestanda.Med sin förmåga att hantera höga strömmar och spänningar effektivt fungerar det som en pålitlig tillgång för dig som försöker förbättra krafthantering och termisk dynamik, vilket utnyttjar MOSFET: s anmärkningsvärda attribut för optimala lösningar.

Ljudsystem

Världen för ljudutrustning prioriterar ljudkvalitet och förstärkning, och IRF4905 spelar en nyckelroll för att höja ljudfideliteten.Underlättar effektiv effektförstärkning, det breddar det dynamiska utbudet av ljudsystem, vilket resulterar i tydligare och mer påverkande ljudutgång.Integrering av sådana komponenter ger dig möjlighet att skapa rikare hörselupplevelser och säkerställa enhetens hållbarhet, stödd av exceptionella värmehanteringsfunktioner.

Motordrivare

I industriella applikationer, mestadels motoriska enheter, levererar IRF4905 robust kontroll över elmotorer.Det stöder effektiv växling, vilket minimerar energiavfall och ökar prestandan mitt i olika belastningsbehov.Denna funktionalitet visar sig vara aktiv i sektorer som kräver konsekvent prestanda och effektivitet, vilket bidrar till minskade driftskostnader och längre utrustning.

Förnybara energisystem

Eftersom förnybara energikällor som solenergi och vind får dragkraft, framträder IRF4905 som en värdefull komponent i dessa system.Dess höga effektivitets- och låga ledningsförluster är nyckeln till att optimera omvandlingen av naturlig energi till användbar elektrisk kraft.Sådana tillämpningar speglar den globala förändringen mot hållbar energipraxis, betonar miljömedvetenhet och ekonomisk genomförbarhet.

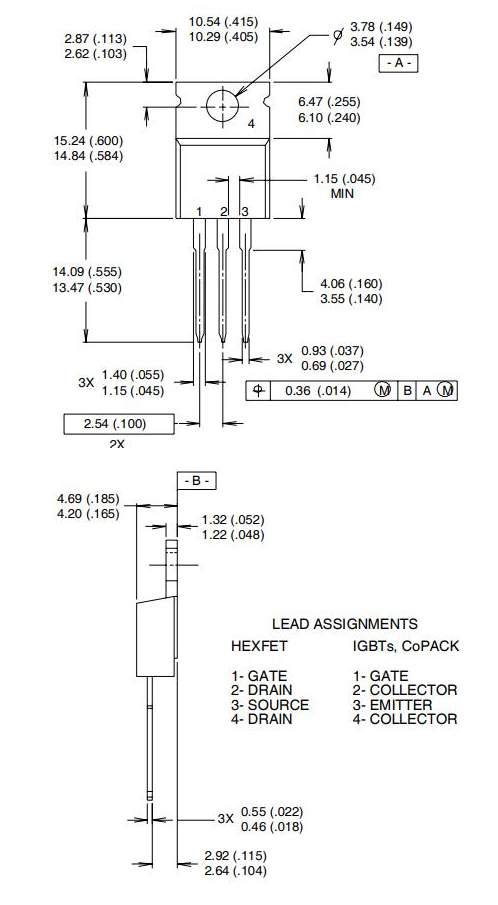

Mått

Tillverkare

Infineon Technologies kom fram från Siemens halvledare 1999 och markerade en transformativ fas inom halvledarindustrin.Denna nyckelövergång sätter in Infineon på en kurs mot att bli ledande inom teknisk innovation.Infineon, som ritade från Siemens omfattande expertis och inledde en resa för att utveckla sofistikerade mikroelektroniklösningar som tjänar ett brett utbud av applikationer.

Med en strategisk betoning på forskning och utveckling har Infineon ständigt tagit fram högpresterande lösningar.Detta åtagande är tydligt i deras leverans av både logik och diskreta produkter och svarar på de dynamiska och utvecklande behoven hos olika sektorer.Infineon Technologies presenterar ett expansivt utbud av logik- och diskreta halvledarutbud, eftertänksamt utformade för att anpassa sig till kraven på att främja teknik.Deras matris innehåller krafteffektiva enheter och banbrytande integrerade kretsar.

Infineons produkter har hittat applikationer inom flera branscher och hanterat de unika kraven inom bil-, industri- och konsumentelektroniksektorer.Deras obevekliga strävan efter innovation har drivit anmärkningsvärda framsteg inom energieffektivitet och miniatyrisering - dynamiska aspekter som beaktas i dagens tekniska miljö.
