Introduktion till styrsystem: arbete, typer och tillämpningar

Du använder styrsystem närhelst en maskin håller ett värde stabilt automatiskt, som temperatur, hastighet eller nivå.Den här artikeln förklarar vad ett styrsystem är, hur dess delar fungerar tillsammans och hur återkoppling håller utdata korrekt.Du kommer också att se huvudtyperna av system och hur de beter sig i drift.Vanliga användningsområden, fördelar och gränser ingår.

Katalog

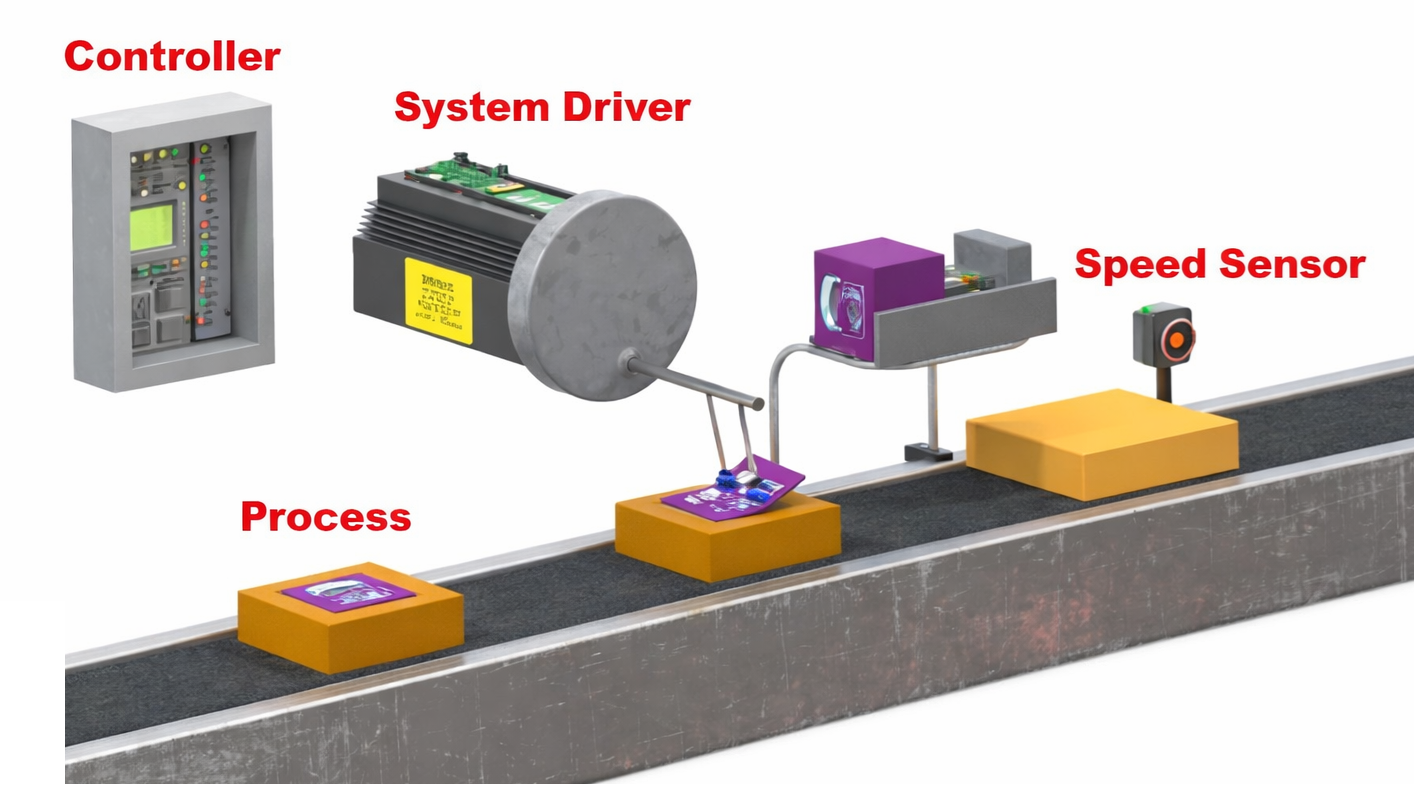

Figur 1. Exempel på styrsystem

Vad är ett kontrollsystem?

Ett styrsystem är ett system som håller ett uppmätt värde nära ett önskat målvärde.Dess syfte är att automatiskt justera en process så att utgången förblir korrekt även när förhållandena ändras.Till exempel håller en rumstermostat temperaturen nära den inställda nivån, och en bilfarthållare håller fordonet vid en vald hastighet.En nivåkontroll för vattentanken håller också vattenhöjden vid en vald markering.Enkelt uttryckt kontrollerar och korrigerar ett kontrollsystem kontinuerligt en variabel för att matcha det önskade värdet.

Grundläggande element i ett styrsystem

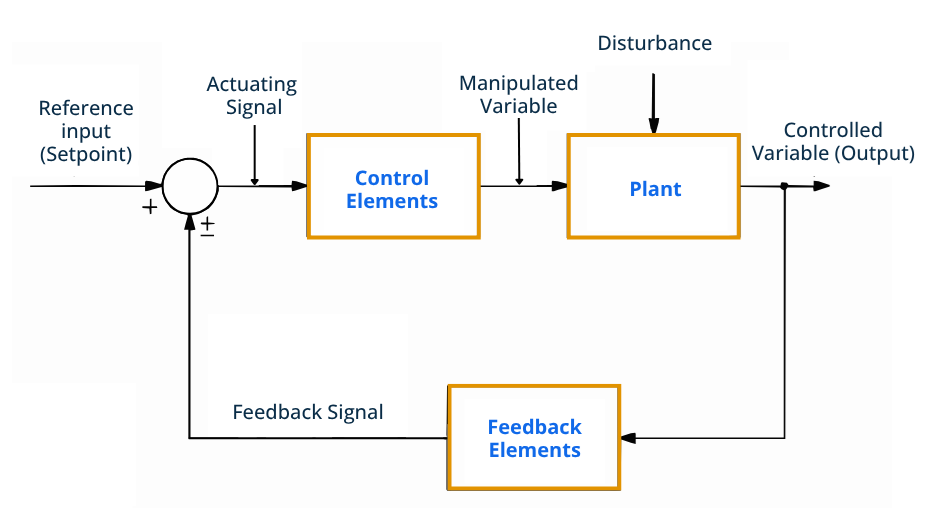

Figur 2. Blockdiagram för styrsystem

Ett styrsystem består av flera standarddelar som var och en utför en specifik uppgift.

• Referensingång (börvärde)

Detta är det önskade värdet som systemet försöker bibehålla.Det representerar det valda måltillståndet.Systemet jämför alltid det faktiska värdet med denna referens.

• Aktiveringssignal

Detta är signalen som produceras efter jämförelse av önskade och faktiska värden.Det visar hur mycket justering som behövs.Signalen förbereder systemet för korrigering.

• Kontrollelement

Dessa delar hanterar beslutsprocessen.De bestämmer den korrigerande åtgärden baserat på den mottagna signalen.Resultatet från detta steg förbereder processen för justering.

• Manipulerad variabel

Detta är den justerbara kvantiteten som skickas till processen.Ändring av detta värde påverkar den slutliga utmatningen.Det är variabeln systemet direkt kan variera.

• Plantera

Anläggningen är den process som styrs.Den producerar det slutliga utgångsvärdet.Systemet syftar till att hålla denna produktion på önskad nivå.

• Störning

Detta är en oönskad förändring som påverkar processen.Den kan skjuta utgången bort från det önskade värdet.Systemet måste kompensera för det.

• Styrd variabel (utgång)

Detta är det faktiska uppmätta resultatet av processen.Den visar systemets nuvarande tillstånd.Målet är att hålla det lika med referensinmatningen.

• Feedbackelement

Dessa mäter utdata och skickar tillbaka information för kontroll.De förser systemet med det nuvarande tillståndet.Detta gör att korrigering kan fastställas.

• Återkopplingssignal

Detta är den returnerade informationen om utdatavärdet.Det representerar processens tillstånd.Systemet använder det för jämförelse.

Arbetsprincipen för kontrollsystemet

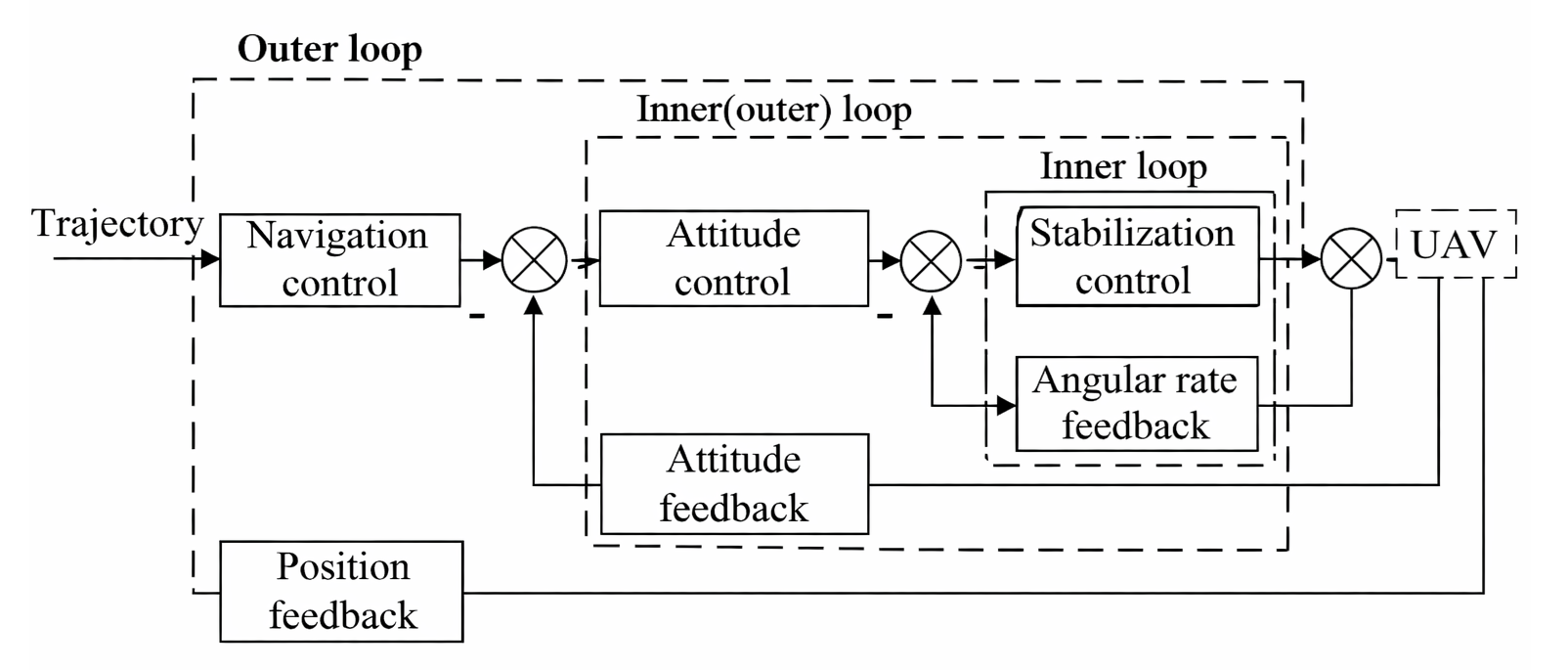

Figur 3. Arbetsprincipen för kontrollsystemet

Arbetsprincipen för ett styrsystem börjar med att ett önskat ingångsvärde ges till systemet.Systemet jämför sedan detta värde med det faktiska utvärdet.Skillnaden mellan dem kallas felsignalen.Om felet finns genererar systemet en korrigeringssignal.Denna korrigering justerar processen för att minska felet.Utgången ändras och kontrolleras kontinuerligt igen.Cykeln upprepas tills utgången stämmer överens med det önskade värdet.

Styrsystems egenskaper

Styrsystem utvärderas utifrån hur väl de presterar under drift.Dessa egenskaper beskriver kvaliteten och tillförlitligheten hos systemets respons.

Egenskaper	Beskrivning
Stabilitet	Utgång gör det inte divergera;återgår till konstant värde efter störning
Noggrannhet	Slutligt fel ≤ ±2–5 % av inställt värde
Precision	Utgång variation ≤ ±1 % under samma ingång
Svarstid	Inledande reaktion sker inom uppmätt fördröjningstid (td)
Uppgångstid	Tid från 10 % till 90 % av slutvärdet
Avvecklingstid	Går in och håller sig inom ±2 % band
Överskjuta	Toppen överstiger slutvärde med % belopp
Steady-State Fel	Konstant återstående offset efter stabilisering
Känslighet	Δutgång / ΔParameterändringsförhållande
Robusthet	Underhåller drift trots störningsförändring
Bandbredd	Fungerar effektivt upp till −3 dB gränsfrekvens
Repeterbarhet	Samma input producerar samma utdata inom tolerans
Tillförlitlighet	Fungerar utan fel för nominell drifttid (MTBF)
Dämpning	Oscillation sönderfall bestäms av dämpningsförhållande ζ
Hastighet på Svar	Total tid till nå stabilt tillstånd

Typer av styrsystem

Kontrollsystem klassificeras utifrån hur de hanterar information, signaler och svarsbeteende.De är grupperade efter feedbackanvändning, signalform och matematiskt beteende.

Öppen slinga kontrollsystem

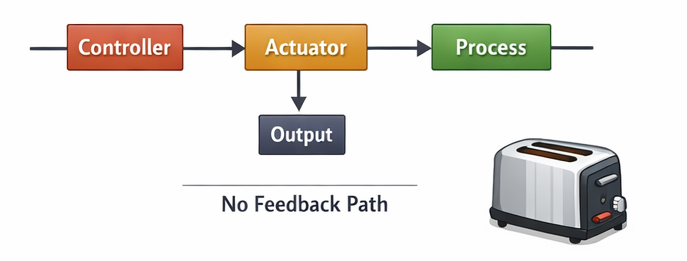

Figur 4. Diagram för styrsystem med öppen slinga

Ett styrsystem med öppen slinga är ett system där utgången inte påverkar styrningen.Systemet skickar ett kommando och antar att resultatet är korrekt utan att kontrollera det.Eftersom det inte finns någon återkopplingsväg kan den inte automatiskt korrigera fel eller störningar.Prestandan beror huvudsakligen på korrekt kalibrering och driftsförhållanden.Dessa system är enkla, billiga och lätta att designa.Däremot kan förändringar i belastning eller miljö påverka det slutliga resultatet.Vanliga exempel inkluderar en elektrisk brödrosttimer, tvättmaskinstimerstyrning och fast bevattningstimer.

Closed-loop kontrollsystem

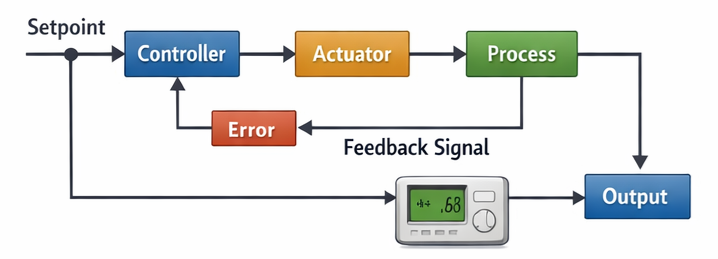

Figur 5. Diagram för kontrollsystem med sluten slinga

Ett styrsystem med sluten krets är ett system som använder feedback för att justera sin uteffekt automatiskt.Systemet mäter resultatet och jämför det med önskat värde.Om en skillnad uppstår görs en korrigering för att minska felet.Denna kontinuerliga justering möjliggör exakt och stabil drift även när förhållandena varierar.Slutna system ger bättre precision och tillförlitlighet än system med öppen loop.De används ofta i moderna automatiska styrtillämpningar.Typiska exempel inkluderar luftkonditioneringstemperaturkontroll, fordonsfarthållare och automatiska spänningsregulatorer.

Kontinuerligt tidsstyrningssystem

Figur 6. Kontinuerlig tid (analog) styrsignal

Ett kontinuerligt styrsystem bearbetar signaler som ändras smidigt över tiden.Ingången och utgången finns vid varje ögonblick utan avbrott.Dessa system fungerar vanligtvis med analoga elektriska eller mekaniska signaler.Eftersom signalerna är kontinuerliga är responsen också jämn och naturlig.Kontinuerliga tidssystem finns vanligtvis i traditionella analoga kontroller.De är lämpliga för fysikaliska processer som kräver omedelbar reaktion.Exempel inkluderar analoga hastighetsregulatorer, ljudförstärkarens volymkontroll och hydraulisk ventillägeskontroll.

Tidsdiskret kontrollsystem

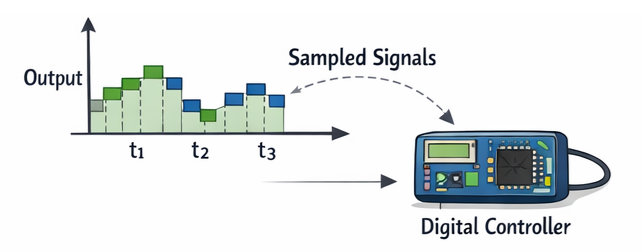

Figur 7. Tidsdiskret (digital) styrsignal

Ett tidsdiskret styrsystem arbetar med hjälp av samplade datasignaler.Systemet kontrollerar och uppdaterar värden endast vid specifika tidsintervall.Dessa signaler behandlas vanligtvis av digitala styrenheter eller mikroprocessorer.Resultatet ändras steg för steg snarare än kontinuerligt.Sådana system tillåter programmerbar drift och flexibel justering.De används ofta i modern elektronisk och datorbaserad styrning.Exempel inkluderar mikrokontrollerbaserad temperaturkontroll, digital motorhastighetskontroll och smarta hemtermostater.

Linjärt styrsystem

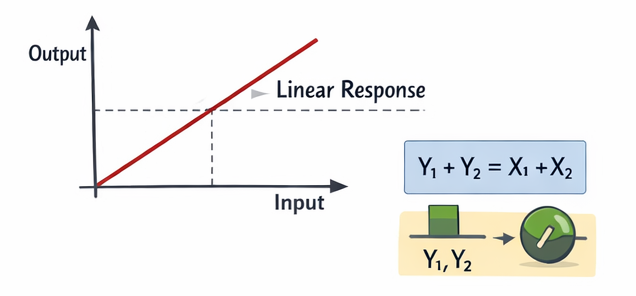

Figur 8. Linjärt system Input-Output Relation

Ett linjärt styrsystem följer ett proportionellt förhållande mellan input och output.Om ingången fördubblas, fördubblas också utsignalen under samma förhållanden.Dessa system uppfyller superpositionsprincipen där kombinerade ingångar ger kombinerade utgångar.Linjärt beteende möjliggör förutsägbar och enkel matematisk analys.De flesta teoretiska styrkonstruktioner antar linjär drift för enkelhetens skull.Linjära modeller hjälper till att designa stabila och exakta system.Exempel inkluderar elektroniska förstärkare med små signaler och motorstyrningsområden med låg belastning.

Icke-linjärt styrsystem

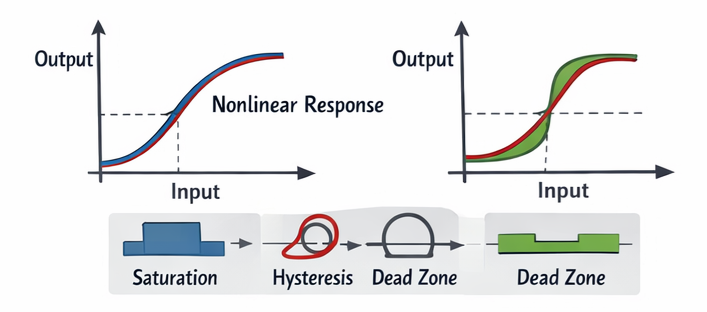

Figur 9. Icke-linjära systemresponsegenskaper

Ett olinjärt styrsystem har en utgång som inte är proportionell mot ingången.Responsen ändras beroende på driftområde eller förhållanden.Små indataändringar kan ge stora outputvariationer eller ingen förändring alls.Effekter som mättnad, hysteres och döda zoner uppträder ofta.Dessa system är svårare att analysera men representerar fysiska processer mer exakt.Många system beter sig naturligt på ett olinjärt sätt.Exempel inkluderar robotarmrörelsegränser, magnetiskt manöverdons beteende och ventilflödeskontroll vid extrema positioner.

Fördelar och nackdelar med styrsystem

Styrsystem förbättrar konsekvens och minskar manuell ansträngning men introducerar också komplexitet och kostnad.

Fördelar med styrsystem

• Systemet håller utgången nära önskat värde under drift.

• Operatörer behöver inte fortsätta justera utrustningen för hand.

• Maskiner kan köras under långa timmar utan frekventa stopp.

• Systemet korrigerar förändringar i förhållandena automatiskt.

• Driftstatus kan kontrolleras från en panel eller fjärrdisplay.

Nackdelar med styrsystem

• Installationskostnaden är högre än enkla manuella system.

• Utbildad personal behövs för installation och service.

• Sensorer och elektroniska delar kan gå sönder med tiden.

• Att hitta orsaken till problemen kan ta längre tid.

• Systemet är beroende av stabil elektrisk effekt.

Tillämpningar av styrsystem

Styrsystem används i både industriell automation och daglig utrustning för att bibehålla korrekt drift automatiskt.

1. Industriell tillverkning

Produktionsmaskiner upprätthåller konsekventa produktdimensioner och kvalitet.Automatiserade monteringslinjer använder reglering för att säkerställa repeterbarhet.Detta minskar avfallet och förbättrar effektiviteten.

2. Temperaturreglering

Värme- och kylutrustning upprätthåller bekväma miljöförhållanden.Byggnader är beroende av automatisk justering för att stabilisera inomhusklimatet.Detta förbättrar energieffektiviteten och komforten.

3. Transportsystem

Fordon använder hastighets- och stabilitetskontroll för smidigare drift.Moderna bilar inkluderar farthållare och dragsystem.Dessa förbättrar körsäkerhet och prestanda.

4. Kraftsystem

Elektriska nät reglerar spännings- och frekvensnivåer.Generatorer justerar uteffekten för att matcha belastningsbehovet.Detta säkerställer en stabil elförsörjning.

5. Robotik och automation

Robotar utför exakta positionerings- och rörelseuppgifter.Automatiserade maskiner arbetar kontinuerligt med hög precision.Detta möjliggör avancerad tillverkning.

6. Medicinsk utrustning

Enheter upprätthåller kontrollerade driftsförhållanden under behandlingen.Övervakningsutrustning håller värden inom säkra gränser.Detta förbättrar patientsäkerheten och tillförlitligheten.

7. Hushållsapparater

Dagliga enheter hanterar automatiskt driftinställningar.Tvättmaskiner och kylskåp upprätthåller korrekta driftsförhållanden.Detta förenklar de dagliga uppgifterna.

8. Flyg- och rymdsystem

Flygplan och drönare upprätthåller stabila flygförhållanden.Automatisk vägledning håller rätt orientering och höjd över havet.Detta stöder tillförlitlig navigering.

Styrsystem vs automation vs inbyggda system

Dessa teknologier är nära besläktade men tjänar olika tekniska syften inom moderna elektroniska och industriella produkter.

Funktion	Kontroll System	Automation	Inbäddad System
Huvudfokus	Reglering av variabler	Process avrättning	Enhet operation
Syfte	Underhåll önskat värde	Utför uppgifter automatiskt	Kör dedikerat funktioner
Omfattning	Specifik processbeteende	Hela arbetsflöde	Singel produktens enhet
Beslut Förmåga	Baserat på uppmätta värden	Baserat på programmerad logik	Baserat på firmware
Feedback Användning	Ofta krävs	Valfritt	Valfritt
Hårdvarutyp	Sensorer och ställdon	Maskiner och kontroller	Mikrokontroller styrelse
Mjukvaruroll	Beräkning och korrigering	Sekvensering och samordning	Enhet styrlogik
Svarstyp	Kontinuerlig justering	Uppgift avrättning	Funktionell drift
Systemstorlek	Liten till medium	Medium till stora	Mycket liten
Flexibilitet	Måttlig	Hög	Begränsad
Tid Krav	Hög	Måttlig	Hög
Ansökan Nivå	Processnivå	Växtnivå	Produktnivå
Exempel	Temperatur kontroll	Fabrik produktionslinje	Smart klocka
Integration	En del av automatisering	Innehåller kontrollsystem	Stöder båda

Slutsats

Styrsystem upprätthåller stabiliteten genom att kontinuerligt jämföra den faktiska effekten med ett målvärde och korrigera eventuella fel.Deras prestanda beror på kärnelement som feedback, kontrollåtgärder och den kontrollerade processen.Olika klassificeringar definierar hur signaler hanteras och hur exakt ett system reagerar på störningar.På grund av dessa möjligheter används styrsystem i stor utsträckning inom industri, transport, energi, medicinsk utrustning och daglig utrustning.
