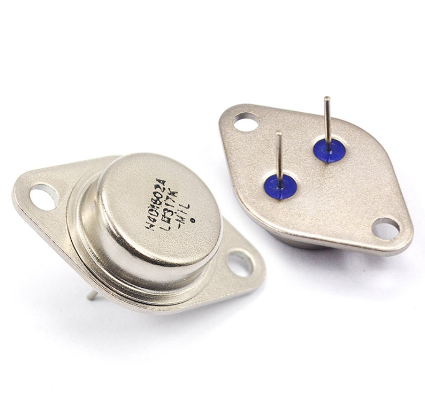

LM317K spänningsregulator (1.2V-37V): Pinout, komplett databladets uppdelning och viktiga applikationer

I den här artikeln kommer vi att utforska ett kraftfullt verktyg i spänningsregleringen LM317K.Denna justerbara spänningsregulator är utformad för att leverera mer än 1,5A lastström samtidigt som en bred utgångsspänningsområde från 1,2V till 37V.Dess anpassningsförmåga gör det till en nödvändig komponent för olika applikationer, från att driva lågspänningsmikrokontrollersystem till hantering av högeffektkretsar.LM317K: s förmåga att finjustera spänningsutgången med bara en enkel resistiv avdelare möjliggör effektivare arbetsflöden under prototypning och utveckling, vilket minskar behovet av flera strömförsörjningar.

Katalog

LM317K -översikt

De Lm317k, en mångsidig monolitisk integrerad krets, erbjuds i olika paket som TO-2120, ISOWATT220, TO-3 och D2 PAK.Den här enheten är utformad för att fungera som en positiv justerbar spänningsregulator och har förmågan att leverera över 1,5A lastström med en utgångsspänning justerbar mellan 1,2V och 37V.Med användningen av en enkel resistiv avdelare för att ställa in utgångsspänningen, effektiviserar LM317K processen för dig, vilket minskar beroende av många fasta regulatorer.

Den här enheten utmärker sig i scenarier där exakt spänningsreglering är ett måste.I kraftförsörjning för elektroniska enheter är det en hörnsten för prestanda och livslängd.LM317K: s flexibilitet gör att den kan tillgodose ett brett spektrum av enheter och placera det som ett kostnadseffektivt och effektivt val för dig.Dess breda ingångsspänningsområde och anmärkningsvärd nuvarande hanteringskapacitet möjliggör sömlös integration i befintliga system.I batteriladdningsscenarier kan till exempel säkerställa en stabil och justerbar utgång avsevärt förbättra laddningseffektiviteten och förlänga batteritiden.Den enkelhet som utgångsspänningen kan modifieras med hjälp av en resistiv avdelare betonar dess praktiska användbarhet, i linje med behoven hos olika applikationer, både enkla och komplexa.

Operativ effektivitet är ett varumärke för LM317K, vilket garanterar pålitlig prestanda under olika belastningsförhållanden.Denna effektivitet bidrar till att förlänga den operativa livslängden för elektroniska system och därmed minska behovet av ofta reparationer och underhåll.En anmärkningsvärd aspekt av dess effektivitet är den termiska regleringen och skyddsmekanismerna inbäddade i dess utformning, vilket skyddar komponenter från potentiella skador på grund av överhettning och förbättring av systemets totala robusthet och tillförlitlighet.

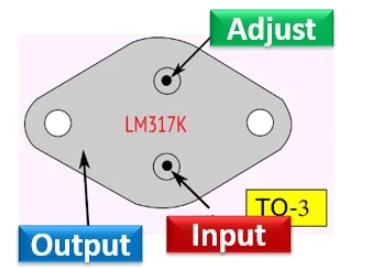

PIN -konfiguration av LM317K

LM317K Designmodeller

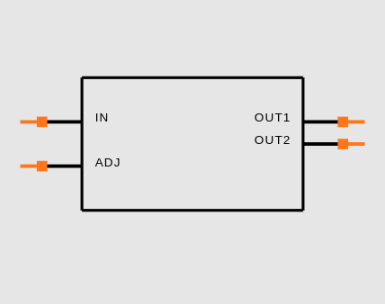

Elektrisk symbol för LM317K

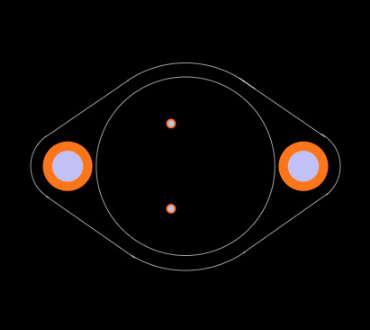

LM317K: s styrelseavtryck

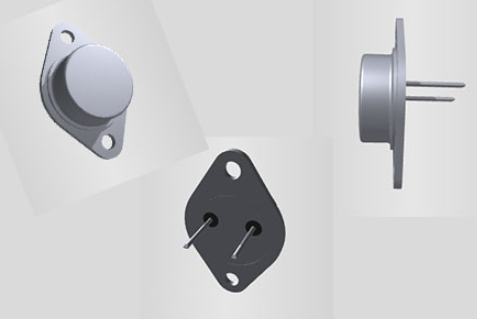

3D -visualisering av LM317K

Nyckelattribut för LM317K

Särdrag	Beskrivning
Utgångsspänning	1.2V till 37V
Framström	Över 1,5A
Reglering av linje och last	0,10%
Flytande operation	Lämplig för högspänningsapplikationer
Skyddsmekanismer	Aktuell begränsande, termisk avstängning och säker drift Area (SOA) kontroll

Tekniska specifikationer

Typ	Parameter
Montera	Genom hålet
Monteringstyp	Genom hålet
Förpackning / fodral	TO-204AA, TO-3
Antal stift	2
Vikt	6.40101g
Driftstemperatur	0 ° C ~ 125 ° C
Förpackning	Bulk
Tolerans	5%
JESD-609 kod	e3
Delstatus	Föråldrad
Fuktkänslighetsnivå (MSL)	1 (obegränsad)
Antal avslutningar	3
ECCN -kod	Örat99
Terminal	Matt tenn (Sn)
Förpackningsmetod	RÖR
Terminalposition	BOTTEN
Terminalform	Stift/knäpp
Antal funktioner	1
Basdelnummer	Lm317
Räkning	2
Antal utgångar	1
Spänning - ingång (max)	40V
Utspänning	37V
Utgångstyp	Justerbar
Max utgångsström	1.5A
Utgångskonfiguration	Positiv
Max utgångsspänning	37V
Antal tillsynsmyndigheter	1
Min ingångsspänning	4.2V
Skyddsfunktioner	Över ström, över temperaturen
PSRR	80dB ~ 65dB (120Hz)
Referensspänning	1.3V
Minutspänning	1.2V
Strömförsörjningsförhållanden (PSRR)	80dB
Höjd	8,7 mm
Längd	39,5 mm
Bredd	26,2 mm
Nå SVHC	Ingen SVHC
Strålning härdning	Inga
ROHS -status	ROHS3 -kompatibel
Blyfri	Blyfri

Diagram över LM317K operativa principer

LM317K ersättare

Artikelnummer	Beskrivning	Tillverkare
IP117AHVSMD05POWER CIRCUITS	Justerbar positiv standardregulator, 1,25V min, 60V Max, CBCC3, Ceramic, SMD-05, 3 Pin	TT elektronikmotstånd
M38510/11704SYXPOWER CIRCUITS	1.2 V-37V Justerbar positiv regulator, MBFM2	Texas instrument
IP117AHVIGPOWER CIRCUITS	1.25 V-60V Justerbar positiv regulator, MSFM3, Isolerad, till-257, 3 stift	TT Electronics Power och Hybrid / Semelab Limited
OM1320StmpbfPower Circuits	Justerbar positiv standardregulator, 1.2V min, 37V Max, MSFM3, isolerad, hermetisk förseglad, till-257, 3-stift	Internationell likriktare
7703405Tapower Circuits	Regulator, 1 utgång, bipolär	Infineon Technologies Ag
OM1321Stmpower -kretsar	Justerbar positiv standardregulator, 1.2V min, 57V Max, Bipolar, MSFM3, TO-257, 3 Pin	Omnirel Corp
LM317AHVKR1POWER CIRCUITS	Justerbar positiv regulator, MBFM2, TO-3, 3-stift	TT Electronics Power och Hybrid / Semelab Limited
IP117HVRpower -kretsar	Justerbar positiv standardregulator, 1,25V min, 60V Max, MBFM2, TO-66, 2 Pin	TT elektronikmotstånd
IP117HVSMD1POWER CIRCUITS	1.25 V-60V Justerbar positiv regulator, CBCC3, keramik, SMD-1, 3-stift	TT Electronics Power och Hybrid / Semelab Limited

LM317K maximala betyg

Symbol	Parameter	Värde	Enhet
Vi - o	Differentialspänning	40	V
Io	Framström	Internt begränsad	-
Top​	Driftskorsningstemperatur för:		° C
	Lm117	-55 till 150
	LM217	-25 till 150
	Lm317	0 till 125
Pparvel​	Maktförsläpp	Internt begränsad	-
Tstig​	Lagringstemperatur	-65 till 150	° C

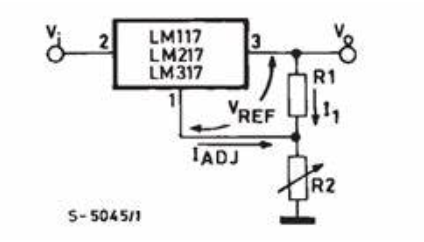

LM317K Grundläggande justerbar regulatorinställning

Avancerad användning av LM317K

LM317K -spänningsregulatorn uppvisar anmärkningsvärd mångsidighet på grund av dess interna referensspänning på 1,25V, etablerad mellan utgångs- och justeringsterminalerna.Denna konfiguration gör det möjligt för en konstant ström att flyta genom en extern motståndsdelare, vilket ställer in utgångsspänningen (VO) som VO = VREF (1 + R2/R1) + IADJ R2.Noterbart minimerar enheten termen IADJ (100μA max) för att upprätthålla konsistens oavsett belastnings- och linjeförändringar, vilket ofta resulterar i att IADJ R2 är försumbar.Denna inneboende design säkerställer LM317K: s tillförlitlighet i olika applikationsscenarier.

Mångsidighet i spänningsreglering

Ett viktigt attribut för LM317K är dess förmåga att returnera all lugn ström till utgångsterminalen.Detta kräver en minimal belastningsström för att förhindra en stigning i spänningen, spela en aktiv roll i stabiliserande system som är mottagliga för oförutsägbara spänningsfluktuationer.Som en flytande regulator kan LM317K skickligt hantera högspänningsförsörjning i förhållande till marken, förutsatt att input-to-output-differentialen förblir säker.Denna förmåga passar ett brett utbud av högspänningsapplikationer, mestadels i världen av robusta och anpassningsbara krafthanteringslösningar.

Precision Aktuell reglering

Genom att helt enkelt placera ett fast motstånd mellan justerings- och utgångsterminalerna kan LM317K omvandlas till en precisionsströmregulator.Sådana konfigurationer är ovärderliga där stabil strömleverans är insisterande, som i batteriladdning och LED -körscenarier.För förbättrad belastningsreglering rekommenderas det nuvarande inställningsmotståndet R1 i närheten av regulatorn och jordning R2 nära lastplatsen.Denna installation minskar potentiella spänningsfall och förbättrar därmed den totala noggrannheten.

Prestationsförbättring med kondensatorer

Strategiskt att lägga till kondensatorer kan särskilt öka LM317K: s prestanda.En ingångsbypassekondensator på 0,1 uF.En kondensator från justeringsterminalen till marken (C_ADJ) på 10μF.Dessa kondensatorer kan förbättra rippelavstötning och spänningsstabilitet.Vidare kan det förbättra en utgångskondensator (helst 1 μF tantal eller 25 μF aluminiumelektrolytisk).Detta gör spänningsregulatorn mer smidig när det gäller att svara på plötsliga belastningsförändringar, en funktion som bekräftas av praktiska erfarenheter som betonar behovet av en stabil och korrekt spänningsreglering.

Skyddsåtgärder

För att skydda regulatorn från potentiella skador på grund av inmatnings- och utgångskortkretsar rekommenderas installationen av skyddsdioder (såsom visas i fig. 5).Dessa dioder erbjuder ett stort säkerhetsskikt som stärker LM317K: s livslängd och tillförlitlighet i olika operativa miljöer.Sådana skyddsstrategier har antagits i stor utsträckning i laboratorie- och industriella miljöer, där enhetsfel kan orsaka anmärkningsvärda operativa avbrott.

LM317K Tillverkare Information

Stmicroelectronics, en utmärkt enhet inom elektronik- och halvledarindustrin, föddes 1987 från sammanslagningen av Frankrikes Thomson -halvledare och Italiens SGS Microelettronica.Företaget driver från sitt huvudkontor i plan-les-ouates nära Genève, Schweiz.Som Europas högsta intäkter halvledare Chip Maker påverkar Stmicroelectronics avsevärt tekniska framsteg och sätter branschens riktmärken.Denna anmärkningsvärda positionering har förtjänat företagets erkännande och respekt inom det globala teknikgemenskapen.

Stmicroelectronics visar sin stora globala räckvidd genom sitt regionala huvudkontor.Global och EMEA (Europa, Mellanöstern och Afrika) huvudkontor är baserade i Genève, ett nav för strategiska beslut och operationer som förbinder olika kontinenter.För administrativa frågor är holdingbolaget, Stmicroelectronics N.V., registrerad i Nederländerna.I Nordamerika, där teknisk innovation trivs, är företagets huvudkontor i Coppell, Texas.Denna plats betonar företagets starka fotfäste på en intensivt konkurrenskraftig marknad.

Stmicroelectronics huvudkontor i Singapore fungerar som centrum för sin verksamhet i Asien och Stillahavsområdet.Denna strategiska plats är placerad på en dynamisk och snabbt växande marknad och utnyttjar regional expertis inom tillverkning och teknisk utveckling.För sin Japan och Korea -verksamhet har företaget dessutom etablerat huvudkontor i Tokyo - en stad som är synonymt med teknisk innovation och framsteg.I China, en av de mest inflytelserika globala teknikmarknaderna, har Stmicroelectronics valt Shanghai för sitt regionala huvudkontor.Detta val stärker företagets närvaro på en marknad som är känd för sin enorma potential och snabba tekniska framsteg.

Datablad pdf

LM317K Datablad:

Cylindriska batterilhållare.pdf

Vanliga frågor [FAQ]

1. Vad är LM317K IC?

LM317K är en mångsidig 3-terminal positiv spänningsregulator.Den kan leverera över 1,5A med en justerbar utgångsspänning som sträcker sig från 1,2V till 37V.Dess design är enkel och kräver endast två externa motstånd för att ställa in utgångsspänningen.Känd för exakt spänningskontroll blir det nödvändigt i applikationer där noggrannhet är dominerande.I olika praktiska scenarier stabiliserar det strömförsörjningen inom både konsumentelektronik och industriutrustning.Du kan uppskatta dess tillförlitlighet och se den som en pålitlig komponent i otaliga projekt.

2. Vad skiljer LM317K från LM317T?

LM317 -serien omfattar flera modeller, inklusive LM317K, LM317H, LM317T och LM317MP.Dessa modeller delar identisk funktionalitet.Den primära skillnaden ligger i förpackningen, med "T" -suffixet som indikerar en TO-220-pakettyp.Förpackningsvarians påverkar värmeavledningen och monteringsförmågan och erbjuder flexibilitet i design.Till exempel har TO-220-paketet, ofta valt för projekt som involverar högre värmeavledning, en metallflik som förbättrar termisk hantering.Du kan välja lämplig pakettyp baserat på deras specifika termiska krav, vilket möjliggör optimal prestanda i olika miljöer.
