SHT31 Fuktighetssensor: Funktioner, fördelar och datablad

SHT31 representerar den senaste generationen av temperatur- och luftfuktighetssensorer som utvecklats av Sensirion.Den här artikeln undersöker SHT31-sensorns djupgående och undersöker dess datablad, pinout, funktioner och fördelar.Det ger också praktisk insikt i dess implementering och dess roll i modern teknik, där exakta miljöuppgifter är viktiga.Från HVAC -system till sofistikerade beräkningsenheter gör SHT31: s avancerade funktioner till ett ovärderligt verktyg för att uppnå exakta och pålitliga mätningar.

Katalog

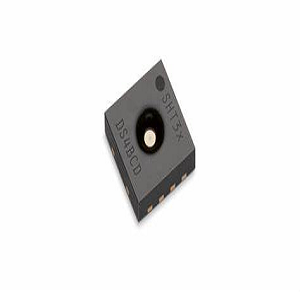

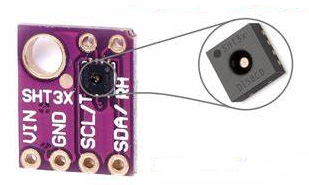

Vad är SHT31?

De Sht31 Representerar en kulmination i Sensirions ansträngningar för att perfektion och fuktighetsteknik.Denna sensor utnyttjar de avancerade kapaciteten för det senaste CMOSENS® -sensorchipet och visar framsteg inom bearbetningskraft, noggrannhet och tillförlitlighet jämfört med tidigare modeller.SHT31 -sensorn utmärker sig i precision, anpassningsförmåga och mångsidighet.Den stöder två användarvalbara I2C-adresser, som erbjuder sömlös integration i olika system.Dess förmåga att kommunicera med hastigheter upp till 1 MHz säkerställer snabb dataöverföring, oerhört värdefulla i scenarier som kräver övervakning och snabba svar.SHT31: s integrationsfunktioner och höghastighetskommunikation hanterar effektivt utmaningar i precisionskrävande applikationer.Kontinuerlig övervakningsutrustning och miljökontrollsystem rapporterar att sensorns förbättrade noggrannhet och tillförlitlighet minskar avvikelser från data, vilket ökar systemeffektiviteten och prestanda.Dessa förbättringar visar inte bara sofistikeringen av CMOSENS®-chipet utan belyser också en framåtriktad strategi inom sensorteknologidesign.

SHT31 -stiftkonfiguration

Stiftfunktioner och beskrivningar

Stift	Fungera	Beskrivning
PIN 1: SDA	Seriedata;Ingång/utgång	Hanterar dubbelriktad dataöverföring genom i2c kommunikation.Ett väl valt pull-up-motstånd säkerställer stabil kommunikation.
Stift 2: addr	Adress;Input;Anslut till logik hög/låg	Ställer in sensorns I2C -adress, vilket tillåter flera Sensorer på samma buss.
Pin 3: Varning	Larmindikator;Produktion;Flyta om oanvänd	Utlöser en larmsignal när förutbestämda trösklar bryts.Rådgivande att lämna flytande om inte används.
Pin 4: SCL	Serieklocka;Ingång/utgång	Ger klocksignalen för I2C -kommunikation, Synkronisering av dataöverföring.Ett pull-up-motstånd rekommenderas också.
Stift 5: VDD	Matningsspänning;Input	Levererar sensorn med sin driftspänning.Säkerställa En ren och stabil spänningskälla för tillförlitlig prestanda.
Stift 6: nreset	Återställ stift aktiv låg;Input;Flyta om oanvänd;Ansluta sig till VDD med ≥2 kΩ motstånd	Möjliggör manuell sensoråterställ.För att säkerställa konsekvent prestanda, flyta denna stift om den är oanvänd eller anslut till VDD genom ett motstånd.
Stift 7: r	Ingen funktion;Anslut till VSS	Tjänar inte en funktion och bör vara ansluten till VSS för att upprätthålla systemintegritet.
PIN 8: VSS	Jord	Fungerar som markreferensen för att minimera brus och säkerställa exakta avläsningar.

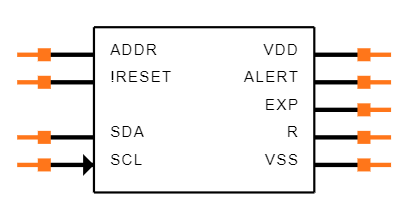

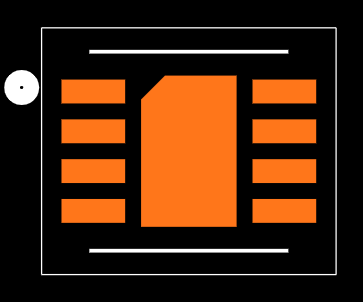

SHT31 -symbol, fotavtryck och CAD -modell

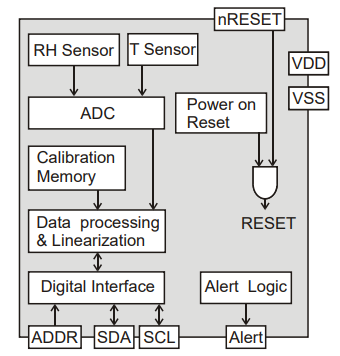

SHT31 blockdiagram

Sensirion SHT31-DIS-B-specifikationer

Typ	Parameter
Fabriksledning	4 veckor
Montera	Ytfäste
Förpackning / fodral	Dfn
Antal stift	8
Förpackning	Tejp
Publicerad	2014
Delstatus	Aktiv
Max driftstemperatur	125 ° C
Min driftstemperatur	-40 ° C
Utgångstyp	Digital, i2c
Driftsförsörjningsspänning	3.3V
Gränssnitt	I2c
Max matningsspänning	5.5V
Min matningsspänning	2.15V
Noggrannhet	2%
Resterid	8 s
Sensortyp	Temperatur
Höjd	1 mm
Längd	2,6 mm
Bredd	2,6 mm
Nå SVHC	Ingen SVHC
ROHS -status	ROHS -kompatibel
Blyfri	Blyfri

Funktioner i SHT31

Kalibrering och temperaturkompensation

SHT31 -sensorn har helt kalibrerade, lineariserade utgångar med inneboende temperaturkompensation, som kollektivt garanterar hög tillförlitlighet och precision.Dessa egenskaper är ovärderliga i inställningar där datanoggrannhet inte kan komprometteras, till exempel inom industriell automatisering och miljöövervakning.Inbäddade kalibreringsprocesser i sensorn avskaffar effektivt behovet av manuell extern kalibrering, effektivisering av integration och minskning av installationstiden.

Bred spänningsdrift

SHT31, som arbetar inom ett brett spänningsområde från 2,4V till 5,5V, erbjuder anmärkningsvärd flexibilitet över olika applikationer.Denna kompatibilitet möjliggör sömlös integration i en mängd system, från lågeffekt, batteridrivna enheter till de som kräver högre spänningsnivåer.Det breda spänningsområdet fungerar också som en buffert mot mindre tillförselfluktuationer och upprätthåller stabil och konsekvent sensorprestanda under olika förhållanden.

Höghastighets I2C-gränssnitt med dual adressalternativ

Med ett I2C -gränssnitt som stöder upp till 1 MHz kommunikationshastighet, säkerställer sensorn snabb dataöverföring.Denna kapacitet är bra för applikationer som kräver databehandling och snabb lyhördhet.Tillgängligheten för två valbara I2C -adresser gör det möjligt för flera sensorer att dela en enda buss, förenkla komplexa systemkonstruktioner och optimera resurser.Denna funktion är relevant i multisensorinställningar där utrymme och resurseffektivitet behövs.

Exceptionell noggrannhet

SHT31, särskilt i sin SHT35 -variant, sticker ut på grund av dess exceptionella noggrannhet, och har en relativ luftfuktighetsprecision på ± 1,5 %RH och en temperaturnoggrannhet på ± 0,1 ° C.Dessa exakta mätningar översätts till mer pålitliga data för applikationer som VVS -system, väderstationer och sjukvårdsanordningar.

Snabb start och datainsamling

Sensorn är utformad för snabb start och datainsamling och minimerar fördröjningstiden mellan initial power-up och datatillgänglighet.Denna funktion är fördelaktig i situationer som kräver omedelbar datainsamling, som automatiserade kontroller och övervakningssystem.Snabba starttider bidrar också till effekteffektivitet i batteridrivna enheter, vilket gör att sensorn snabbt kan återgå till en lågkraftsstat efter mätning.

Kompakt och hållbar 8-stifts DFN-paket

SHT31 är innesluten i ett kompakt 8-stifts DFN-paket och är idealisk för integration i rymdbegränsade applikationer utan att kompromissa med prestanda.Dess lilla formfaktor gör den perfekt för moderna elektroniska mönster som balanserar storlek och funktionalitet.Den hållbara förpackningen säkerställer skyddet av sensorns interna komponenter, vilket förbättrar dess motståndskraft och livslängd, även i utmanande operativa miljöer.

Fördelar med SHT31

Exceptionell tillförlitlighet med långsiktig stabilitet

SHT31 -sensorer är kända för sin exceptionella tillförlitlighet och stadiga prestanda under längre perioder.Dessa sensorer är smidda genom testprocesser och ger konsekvent exakta avläsningar, vilket gör dem bra för miljöer som beror på exakt luftfuktighet och temperaturövervakning.Deras bestående prestanda under olika förhållanden är ett bevis på deras enastående teknik.

Beprövad teknik med över 15 års utveckling

SHT31 har över 15 års utveckling och använder den senaste tekniken som är förankrad i omfattande forskning.Sensorns design har gynnats av iterativa förbättringar och insikter, vilket resulterat i en överlägsen produkt som är lämplig för en mängd olika applikationer.Denna obevekliga strävan efter innovation förkroppsligar precisionen och pålitligheten som definierar sensorer med hög kaliber.

Lämplighet för storskalig produktion

Design- och tillverkningsmetodiken för SHT31 optimerar den för storskalig produktion.Dess strömlinjeformade produktionsprocess säkerställer massproduktion utan att offra kvaliteten.Denna skalbarhet gör det till ett föredraget val för omfattande utplaceringar och täcker allt från industriell användning till elektronik.Att möta betydande efterfrågan på ett tillförlitligt sätt belyser dess tvärsektors adoption.

Högsignal-brusförhållande

Det höga signal-till-brusförhållandet (SNR) för SHT31 förbättrar dess förmåga att leverera exakta och tydliga avläsningar.En högre SNR används för att fånga exakta data i applikationer som kräver upptäckt av minutförändringar i fuktighet och temperatur.

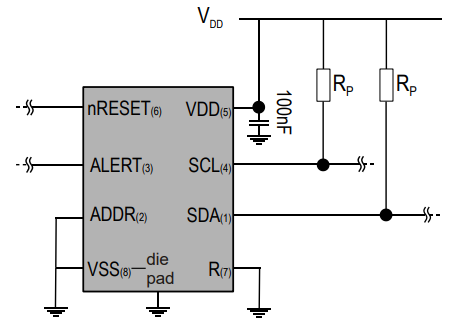

Applikationskretsar för SHT31

Strömförsörjning

SHT31 fungerar inom ett spänningsområde från 2,4V till 5,5V, med en driftspänning på 3,3V.En stabil strömförsörjning är viktig eftersom fluktuationer kan leda till felaktiga sensoravläsningar.Många föredrar en 3,3V -regulator IC för att upprätthålla en stabil spänning, kompletterad med frikopplingskondensatorer för att filtrera bort brus.Att placera en 100NF -keramisk kondensator nära sensortiften kan mildra övergående spänningseffekter.Dessa metoder överensstämmer med framgångsrika elektroniska mönster där brusreducering är stor.

Kommunikationsprotokoll

SHT31 kommunicerar via I2C-protokollet och kräver pull-up-motstånd på SDA- och SCL-linjerna.4,7 kΩ -motstånd används men kan justeras baserat på busshastighet och specifika krav.Korrekt routing av I2C-linjer för att undvika att korsa kraftledningar minimerar tvärtal och störningar.

Signalkonditionering

Digitala sensorer som SHT31 kan behöva ytterligare komponenter i bullriga miljöer.Att använda kondensatorer eller skärmning säkerställer tillförlitlig drift, och ferritpärlor på datalinjer filtrerar effektivt högfrekventa brus.Att anta dessa tekniker minimerar EMI -påverkan.

PCB -layout

En väl utformad PCB-layout förbättrar sensorprestanda kraftigt.Placera SHT31 bort från värmegenererande komponenter för att minimera termiska fel.Sköldspårar och upprätthåller ett fast markplan för att mildra externa störningar.Dessa strategier återspeglar praxis som hanterar liknande utmaningar.

Kalibrering och testning

Grundlig kalibrering är fördelaktig för exakta sensoravläsningar.Faktor i temperatur och fuktighetsförskjutningar.Automatiserade inställningar effektiviserar processen och förstärker tillförlitligheten.Automation har visat sig förbättra repeterbarhet och precision i alla applikationer.

Självdiagnostikfunktion

SHT31 inkluderar självdiagnostik för att upptäcka potentiella problem.Integrering av diagnostiska kontroller i firmware kan i förväg identifiera problem, vilket möjliggör snabbt underhåll.Proaktiv diagnostik minskar driftstopp och underhållskostnader vid långsiktig användning, en värdefull insikt.

Implementering av firmware

Robust firmware bör innehålla felhantering och valideringsrutiner för datavalidering.Implementera CRC -kontroller för dataintegritet.Se till korrekt hantering.Denna metod speglar metoder i alla applikationer, vilket säkerställer konsekvent och korrekt datainsamling.

Jämförande analys av SHT11 och DHT11

Huvudkomponenter

SHT11-sensorn innehåller luftfuktighetskänsliga kondensatorer, medan DHT11 förlitar sig på luftfuktighetskänsliga motstånd.Kondensatorerna i SHT11 tenderar att erbjuda överlägsen stabilitet och precision.Detta attribut blir särskilt användbart i applikationer som kräver hög noggrannhet.Att välja en sensor med dessa egenskaper påverkas ofta av krav för tillförlitlig prestanda.Däremot kanske motståndarna i DHT11, trots att de är mer ekonomiska, inte uppnår samma nivå av noggrannhet och stabilitet.Denna distinktion spelar en roll när det gäller att välja sensorer för specifika miljöer eller vetenskaplig forskning där dataintegritet är av yttersta oro.

Sensorkomposition

SHT11 använder innovativa material som skapar ett gap för att avkänna både fuktighet och temperatur med precision.Energigapmaterialet förbättrar dess känslighet och responstid.Sensorer som använder sådana avancerade material ger vanligtvis mer pålitliga data under olika förhållanden.Denna funktion gör SHT11 särskilt lämplig för vetenskapliga experiment och industriella tillämpningar där konsekvent prestanda värderas.Omvänt integrerar DHT11 en luftfuktighetssensor med en NTC -termistor.Även om denna konfiguration är funktionell, erbjuder den inte de avancerade avkänningsfunktionerna som ses i sensorer som använder energikaprika -material.

Funktionalitet och prestanda

SHT11 utmärker sig för att tillhandahålla temperaturkompenserade fuktavläsningar och högkvalitativa daggpunktmätningar i olika miljöövervakningssystem.Integrationen av temperaturkompensation säkerställer att fuktavläsningar förblir korrekta trots fluktuationer.Å andra sidan saknar DHT11 högkvalitativa daggpunktfunktioner och erbjuder inte temperaturkompensation, vilket leder till potentiella felaktigheter.Denna begränsning blir anmärkningsvärd i scenarier där exakta fuktighetsnivåer är viktiga, till exempel i klimatkontrollsystem och meteorologiska tillämpningar.Individer som arbetar i miljöer där noggrannhet påverkar resultaten lutar sig ofta mot sensorer som SHT11.SHT11: s avancerade komponenter och exceptionella funktionalitet gör det till ett föredraget val för mer krävande applikationer.Omvänt erbjuder DHT11 en mer ekonomisk lösning som ger acceptabel prestanda för mindre allvarliga situationer.Att erkänna de specifika kraven i en given applikation leder valet av lämplig sensor.

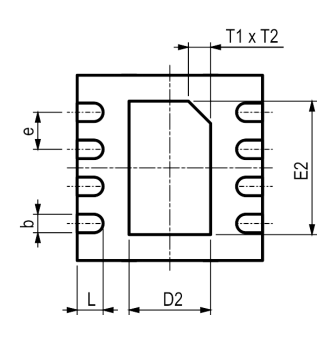

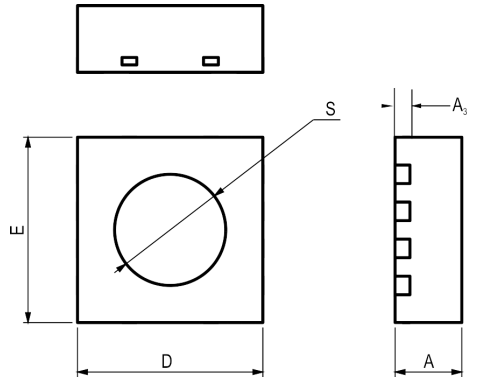

SHT31 förpackning

SHT31 Tillverkarinformation

Sensirion, en fyr i sensortekniken, utmärker sig för att skapa sensorer för fuktighet, gas och vätskeflödesmätningar.Företaget är etablerat med en tydlig vision om att leverera högprecisionssensorer och har tagit fram innovationer som har påverkat sektorer som HVAC, Automotive, Medical och Consumer.Deras sensorer är omhuldade för sin noggrannhet, tillförlitlighet och integrationsflexibilitet och blir go-to för intrikata applikationer.Sensirions framträdande inom sensortekniken drivs av dess kompromisslösa kvalitet, obevekliga innovation och engagemang för fokuserade lösningar.Dessa egenskaper säkerställer att deras sensorer konsekvent överträffar branschens förväntningar och förstärker deras ledarskapsstatus.

Datablad pdf

SHT31-DIS-B-datablad:

Sensorspecifikationsuttalande.pdf

SHT3X -membranalternativ Spec.pdf

SHT3X-DIS-serie Datablad.pdf

SHTXX, STSXX MONTERING SMD PKGS.PDF

SHTXX Testing Guide.pdf

Vanliga frågor [FAQ]

1. Vad används SHT31 för?

SHT31 hittar sin tillämpning inom olika områden:

Klimatkontroll: säkerställa optimala atmosfäriska förhållanden.

Väderstationer: Tillhandahålla pålitlig data för prognoser.

Hemmapparater: Bidrag till effektiva och automatiserade hemmiljöer.

2. Vilka är fördelarna med SHT31 -sensorn?

Det stöder flera gränssnittsalternativ, inklusive I2C och spänningsutgång, vilket underlättar enkel införlivande i ett brett utbud av system och enheter.Med ett driftsspänningsområde på 2,4 till 5,5V anpassar sensorn till olika strömförsörjningsförhållanden och serverar både allmänna och specialiserade applikationer.Integrationen av olika funktioner i sensorn, i kombination med en robust design, säkerställer hög tillförlitlighet.Detta gör det lämpligt för krävande applikationer som industriell automatisering, sjukvårdsapparater och VVS -system.Sensorns förmåga att mäta både temperatur och fuktighet med höga precisionshjälpmedel för att upprätthålla optimala miljöförhållanden i kontrollerade inställningar.Detta förbättrar i sin tur den totala effektiviteten i verksamheten.Genom att övervaka miljöförhållanden hjälper det till att upprätthålla produktkvaliteten.Dess exakta avläsningar bidrar till energibesparingar och optimerade systemprestanda.
