Max30100 Pulse Oximeter Sensor: En guide till pinout, gränssnitt och användning

Maxim Integrated har etablerat sig som ledande inom elektronisk innovation och erbjuder ett brett utbud av komponenter som tjänar industrier från fordon till sjukvård.Bland dess anmärkningsvärda skapelser sticker max30100 pulsoximeter sensor IC ut för dess precision när det gäller att mäta blods syrenivåer och hjärtfrekvens.Denna kompakta sensor är designad med avancerade funktioner som låg effektförbrukning och faktisk dataproduktion och spelar en allvarlig roll i medicintekniska produkter, bärbara och fitnessspårare.Den här artikeln undersöker MAX30100: s design, funktionalitet och applikationer och ger insikter om dess integration med Arduino och dess påverkan på hälsoövervakningstekniken.

Katalog

Översikt över max30100 pulsoximeter sensor

De Max30100 är en förfinad biometrisk sensor utformad till delikat mätpulsoximetri och hjärtfrekvens samtidigt som man bevarar kraft genom I2C -kommunikation.Det smälter röda och IR-lysdioder, en fotodetektor, justerbar optik och en sofistikerad lågbrusprocessor.Dessa element fungerar i samklang för att möjliggöra korrekt pulsspårning.Sensoren, ofta i fitness -prylar, bärbara och medicinska verktyg, visar sensorn anpassningsförmåga mellan flera applikationer.Konfigurationen hanteras genom en sekvens av programvaruregister, med data som är adeptly inrymt i 16 FIFO: er.Det samarbetar med mikrokontroller via I2C-gränssnittet och har en 16-bitars ADC tillsammans med omgivande ljusavbrott för att upprätthålla exakta avläsningar.

Operationsmekanism

För att utföra sina uppgifter är MAX30100 -sensorn placerad på ett smal område i kroppen som en fingertopp eller öronlob.De röda och IR -lysdioderna projicerar genom vävnaden, med fotodetektorn utvärderar sedan nivåerna av ljusabsorption.Dessa bedömningar vaklar med förändringar i blodsyre, vilket möjliggör exakta beräkningar av syremättnad inom hemoglobin.Sensorns tankeväckande designfaktorer i variabler som omgivande ljus förfina noggrannheten i dessa observationer.Att distribuera denna sensor kräver medvetenhet om placering, eftersom skillnader i kroppsdelar kan svänga ljusöverföring och därefter bedömningarna.

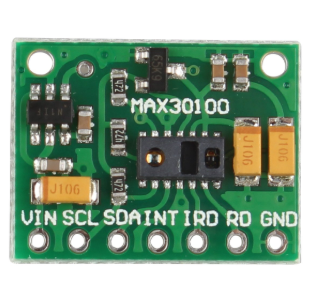

Stiftlayout

Stift	Namn	Beskrivning
1	Vin	Denna stift tillhandahåller en strömförsörjning till sensorn.
2	SCL	Denna stift är i2c seriell CLK -stift.
3	SDA	Denna stift är i2c seriell datastift.
4	Int	Detta är en avbrottsstift som dras högt genom ombord motstånd.Det går lågt under ett avbrott tills det rensas.
5	Ird	Infraröd LED -katod och anslutningspunkt för lysdioden förare.
6	Rd	Röd LED -katod och anslutningspunkt för LED -drivrutinen.
7	Gard	Markstift ansluten till källans GND -stift.

Funktioner och specifikationer

Parameter	Beskrivning
Energiförbrukning	600μA i mätläge, 0,7μA i standby -läge
Räkning	14 stift
Fuktkänslighetsnivå (MSL)	168 timmar
Sensortyp	Hjärtfrekvens eller oximeter
ROHS -status	ROHS3 -kompatibel
Monteringstyp	Ytfäste
Förpackningstyp	Bricka
Utgångstyp	Analog
Provfrekvens	Maximal provhastighet med snabb datautgång
Avbokning av omgivningsljus	Ingick
Temperatursensor	Temperatursensor på chip (-40 ° C till +85˚C)
Gränssnitt	I2C (SDA & SCL -stift)
FIFO -buffert	16-prov FIFO-buffert för datalagring, minskar strömmen utnyttjande
Avbrottsstöd	Stöder avbrott för SPO2 -data redo, Power Ready, Temperaturklart, FIFO full, hjärtfrekvens redo
Driftspänning	1.8V till 3,3V
Inmatningsström	20 mA
Temperaturområde	-40 ° C till +85˚C
Temperaturnoggrannhet	± 1˚C
ADC -upplösning	14 bitar
Infraröd LED -toppvåglängd	870 till 900 nm
Röd LED -toppvåglängd	650 till 670Nm
Ytterligare funktioner	Hög provhastighetskapacitet, snabb datautgång

Alternativa och motsvarande sensorer

Alternativ

• FSH 7060

• Puls 3+

• ROHM BH1792GLC

• Proto Central AFE4490

Ekvivalenter

• Max30102

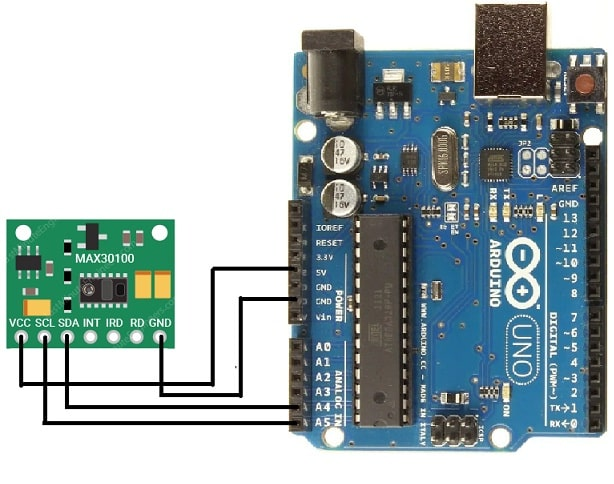

Integrering av max30100 -sensorn med Arduino Uno

Effektivt sammanslagning av MAX30100 -sensormodulen med en Arduino UNO öppnar upp möjligheten att spåra syre -nivåer och hjärtfrekvens för blod, som kan observeras på en seriell monitor.Denna installation innebär att man använder MAX30100 -sensormodulen, ett Arduino UNO -kort och anslutning av ledningar.Specifikt förenas SDA- och SCL -stiften på sensorn till A4- och A5 -stiften på Arduino, medan VIN- och GND -stiften är anslutna till GND- och 3.3V/5V -terminalerna på kortet.Sådan gränssnitt är inte begränsat till UNO men sträcker sig också till andra Arduino -modeller som Nano, Pro Mini och Mega.Efter att ha slutfört dessa anslutningar följer du Arduino via en dator, åtföljd av att ladda upp programkod med Arduino IDE, en lättillgänglig uppgift även för de nya för elektronik.

Programmering av gränssnittet

`` `cpp

#omfatta

#include "Max30100_PulseOximeter.h"

#definiera rapportering_period_ms 1000

Pulseoximeter pox;

uint32_t tSlastReport = 0;

void onbeatDetected () {

Serial.println ("beat!");

}

void setup () {

Serie.begin (115200);

Serial.print ("Initializing Pulse Oximeter ...");

if (! pox.begin ()) {

Serie.println ("misslyckades");

för(;;);

} annat {

Serial.println ("framgång");

}

pox.setirledCurrent (max30100_led_curr_7_6ma);

pox.setonbeatDetectedCallback (onBeatDetected);

}

void loop () {

pox.update ();

if (Millis () - TSLASTREPORT> REPORTERING_PERIOD_MS) {

Serial.print ("Puls:");

Serie.print (pox.geTheArtrate ());

Serial.print ("BPM / SPO2:");

Serie.print (pox.getSpo2 ());

Serie.println ("%");

TSLASTREPORT = MILLIS ();

}

}

`` `

Efter att koden har laddats upp, aktiverar den seriella monitorn och ställer in baudhastigheten till 115200 visning av faktiska hjärtfrekvens- och SPO2 -värden.Denna konfiguration representerar inte bara en enkel gränssnittsuppgift utan ger också en meningsfull förståelse av driften av sensorteknologi vid spårning av aktiva hälsomarkörer, vilket visar en blandning av funktionalitet med praktisk relevans.

För- och nackdelar

Proffs

Max30100 -sensorn lyser i sin effektiva kraftanvändning och erbjuder långvarig batteritid för bärbara enheter.Denna effektivitet säkerställer att du kan njuta av längre användningsperioder med färre avbrott för laddning och främja en sömlös och tillfredsställande upplevelse.Dess sofistikerade mätningsteknik, i kombination med snabba provtagningshastigheter, ger exakt och pålitlig datainsamling.Sensorn hanterar också omgivande ljus effektivt och säkerställer exakta avläsningar även i olika belysningsmiljöer.Denna kapacitet värderas kraftigt av dig som ofta befinner sig i inställningar med oförutsägbara ljusförändringar.

Nackdelar

Trots sina fördelar står MAX30100 -sensorn inför flera utmaningar.Korrekt fingerpositionering används, eftersom felaktig placering kan leda till felaktiga data.Du kanske tycker att du behöver justera din strategi, medveten om att upprätthållande av konsekvent kontakt är användbart för noggrannhet.Om omgivande ljus överskrider sensorns filtreringsförmågor kan avläsningar äventyras.Dessutom måste det tillämpade trycket vara balanserat;För mycket kan hindra blodflödet och förvränga resultaten.Dessa distinktioner betonar behovet av noggrann hanteringstekniker för att utnyttja sensorns potentiella fördelar fullt ut.

Ansökningar

Max30100 -sensorn befinner sig i kärnan i en mängd användningsområden, särskilt inom områdena hjärtfrekvensövervakning och pulsoximetri.Dess bidrag sträcker sig mycket in i fälten för medicinska syremätningsanordningar, bärbara tekniker och fitnessspårningssystem.

Medicinska syremätningar

Inom den medicinska miljön används ofta enheter som innehåller MAX30100 -sensorn för att bedöma syremättnadsnivåer.Dessa enheter finner stort värde för att observera patienter med andningsstörningar eller hjärt -kärlproblem.Genom att erbjuda omedelbar information hjälper de dig att leverera grundlig och betraktad vård och därmed förbättra patientens resultat med takt och diskretion.Dessutom är sensorns noggrannhet i avläsningar nyckeln till att identifiera hypoxemi, vilket kan förhindra komplikationer vid tillstånd såsom kronisk obstruktiv lungsjukdom (KOL) och hjärtsvikt.Att föra sådana sensorer i medicinsk utrustning höjer både diagnostisk precision och operativ effektivitet i klinisk praxis.

Bärbar teknik

Användningen av MAX30100 -sensorn inom bärbar teknik har medfört en omvandling i personlig hälsospårning.Enheter som smartur och fitnessband integrerar denna sensor för att övervaka fysiologiska indikatorer, vilket gör att individer kan ta kontroll över sin hälsa med framsyn.Dessa wearables erbjuder värdefull insikt i personlig hälsostatistik, vilket uppmuntrar dig att anpassa sin livsstil baserat på deras datatrender och därmed vårda ett mer hälsomässigt samhälle.Denna eleganta sammansmältning av teknik- och hälsoövervakning exemplifierar hur innovation sömlöst kan bädda in förebyggande vård i det dagliga livet och påverkar subtilt personlig hälsohantering.

Fitnessspårningssystem

Vid fitnessspårning ger MAX30100 -sensorn viktiga insikter genom att tillhandahålla detaljerad hjärtfrekvens och syrenivåinformation.Sådana data ökar effektiviteten i träningspass och stöder uppnåendet av fitnessmål säkert och effektivt.Kapaciteten att spåra dessa mätvärden i verkligheten berikar utbildningsmetoder och förbättrar resultatens resultat.Detta ger individer möjlighet att anpassa sina aktiviteter för att främja bättre hjärthälsa och övergripande välbefinnande, vilket illustrerar hur teknik underlättar en djup förståelse av ens fysiologiska reaktioner under fysisk träning.

Allvarliga hälsobedömningar

För de sammanhang där blods syrenivåer påverkas av situationer som astma, lungcancer eller hjärtsvikt, är rollen för max30100 -sensorn nödvändig.Dess distribution i kontinuerliga övervakningssystem för patienter förstärker hanteringen av kroniska sjukdomar och hjälper dig att svara snabbt under allvarliga avsnitt.Dessutom stöder den kontinuerliga insamlingen av data utvecklingen av personlig medicin, där behandlingsstrategier utformas specifikt på individuell hälsodata.Denna nya metod belyser den ökande betydelsen av hälsodata för att uppnå bästa möjliga patientresultat.
