Motorstartkondensatorer förklaras för enfasmotorer

Du kanske märker att vissa motorer startar smidigt medan andra kämpar eller brummar innan de svänger, och den skillnaden beror ofta på kondensatorn.En motorstartkondensator hjälper en enfas AC-motor att börja rotera när ström tillförs.Den arbetar tyst i bakgrunden, lagrar och frigör energi i precis rätt ögonblick för att få igång motorn.Att förstå hur den här komponenten fungerar, var den används och hur den skiljer sig från en driftskondensator hjälper dig att förstå vardagliga enheter som apparater, pumpar och elverktyg, och hjälper dig också att välja rätt kondensator när byte behövs.

Katalog

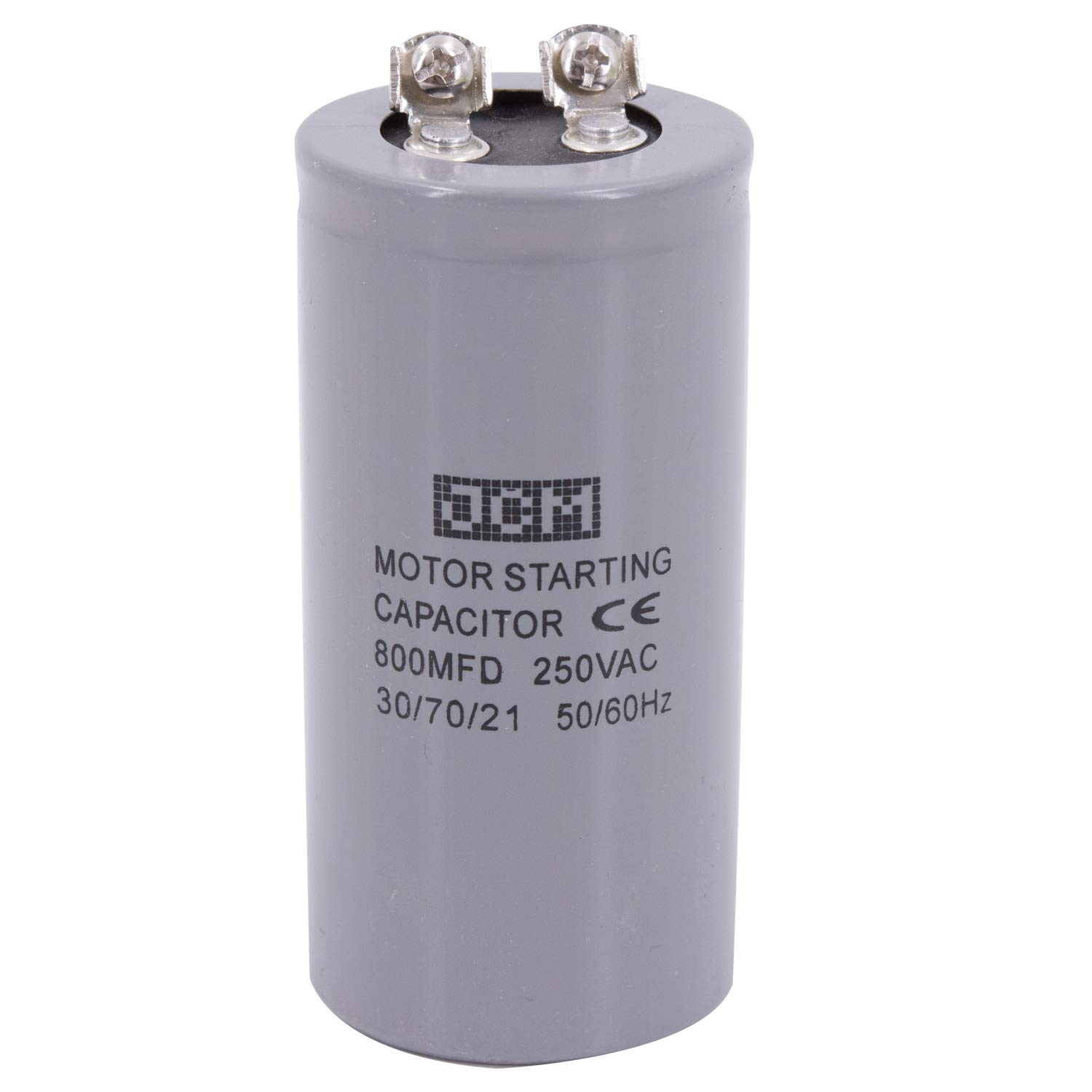

Figur 1. Motorns startkondensator

Vad är en motorstartkondensator

En motorstartkondensator är en elektrisk komponent som används i enfasiga AC-motorer för att hjälpa till att initiera rotation vid start.I dessa motorer producerar inte strömförsörjningen ensam tillräckligt med kraft för att börja röra sig, vilket kan hindra motorn från att starta av sig själv.

Startkondensatorn lagrar en kort stund elektrisk energi och frigör den under start, vilket gör att motorn kan utveckla den initiala kraft som krävs för att börja svänga.Dess roll är begränsad till denna korta startperiod och den är inte utformad för kontinuerlig drift.När motorn väl är igång behövs inte längre startkondensatorn, eftersom dess syfte enbart är att stödja motorn under den första starten.

Varför enfasmotorer behöver en startkondensator

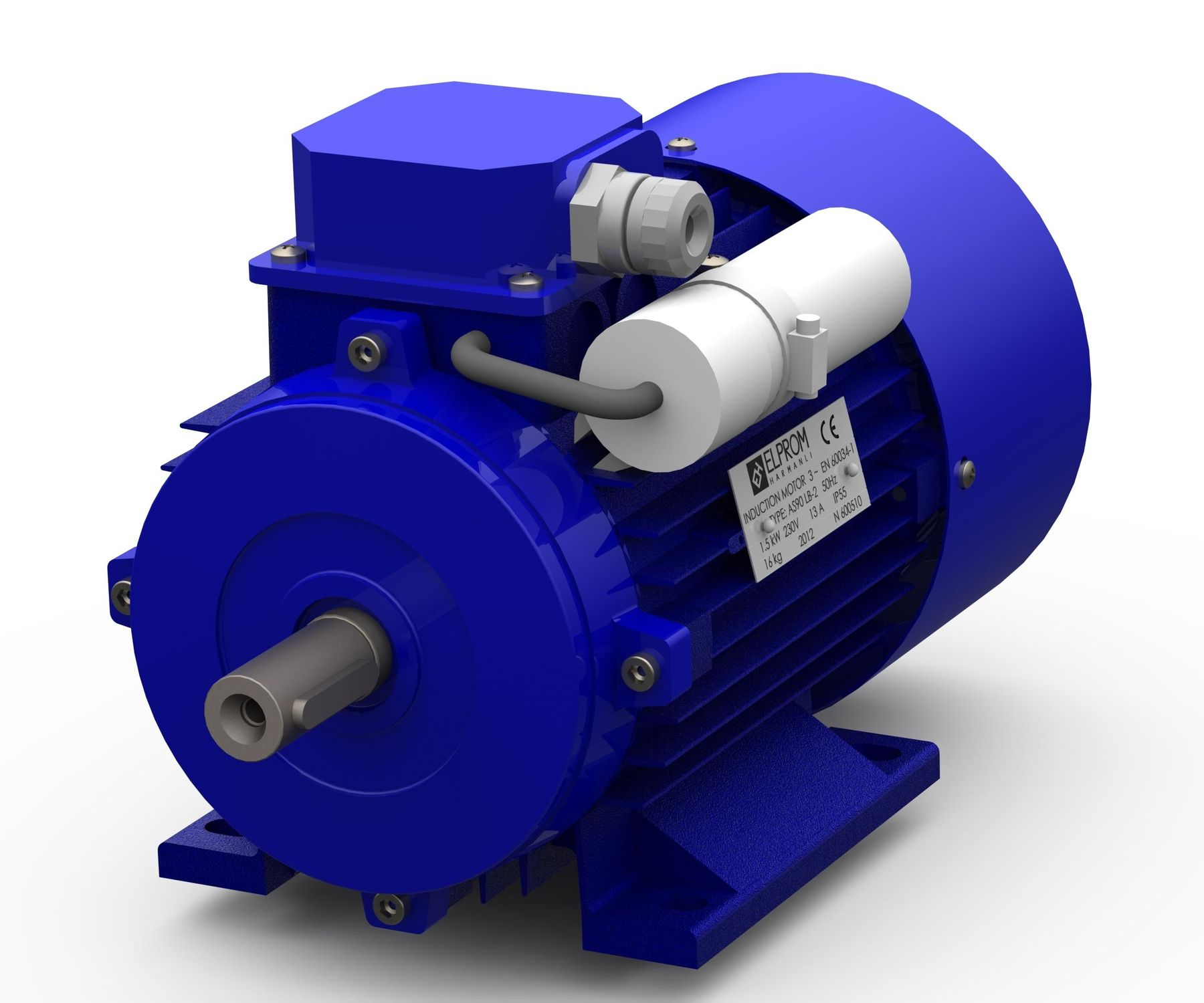

Figur 2. Enfasmotor med startkondensator

Enfas AC-motorer har en naturlig begränsning vid uppstart.När ström tillförs producerar den enda växelströmmen ett magnetfält som pulserar i styrka men inte roterar.Denna typ av magnetfält kan inte skapa tillräckligt med rotationskraft för att starta motorn från vila.

Vid stillastående är krafterna som verkar på rotorn lika och motsatta, så det finns ingen föredragen rörelseriktning.På grund av denna balans kan rotorn förbli stillastående trots att motorn är strömsatt.I praktiken kanske du märker att motorn producerar ett lågt brummande ljud utan att svänga, vilket återspeglar denna brist på startmoment.

För att starta rotationen behöver motorn ett sätt att störa denna balans.En ytterligare fasförskjutning introducerar en skillnad i timing mellan magnetiska effekter inuti motorn.Denna förändring tillåter att ett temporärt roterande magnetfält bildas, vilket ger en tydlig rotationsriktning och den initiala kraft som krävs för tillförlitlig start.

Hur en motorstartkondensator fungerar

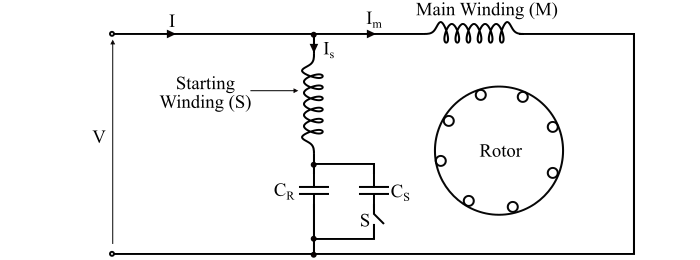

Figur 3. Motorns startkondensatorkretsdiagram

En motorstartkondensator fungerar genom att justera tidpunkten för strömflödet i en enfas AC-motor så att rotationen kan börja.Kretsen inkluderar en huvudlindning och en hjälplindning, även kallad startlindning, kopplade genom en startkondensator.Hjälplindningen ingår endast för att hjälpa till under uppstart och har inte en kontinuerlig funktion.

När spänning appliceras flyter ström genom båda lindningarna.Startkondensatorn fördröjer strömmen i hjälplindningen, vilket gör att den når sin topp vid en annan tidpunkt än strömmen i huvudlindningen.Denna fördröjning skapar en fasskillnad mellan de två strömmarna, vilket leder till en motsvarande förskjutning i de magnetiska fälten som produceras av varje lindning.

Eftersom magnetfälten inte längre är synkroniserade, producerar deras kombinerade effekt ett roterande magnetfält snarare än ett pulserande.Detta roterande fält applicerar en obalanserad kraft på rotorn, skapar startmoment och tillåter motorn att börja svänga i en kontrollerad riktning.Den samordnade verkan av huvudlindningen, hjälplindningen och kondensatorn fastställer de villkor som krävs för motorstart.

Starta och köra kondensatorer och deras kretsdrift

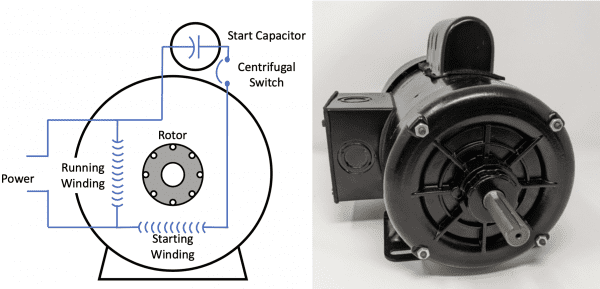

Figur 4. Starta och köra kondensatormotordrift

Enfas AC-motorer kan använda startkondensatorer, driftkondensatorer eller en kombination av båda, beroende på hur motorn är designad för att fungera.Även om dessa komponenter ser likadana ut, tjänar de olika syften och fungerar i olika skeden av motordrift

Starta kondensatordrift

En startkondensator används endast under startfasen.Den är ansluten i serie med hjälplindningen för att skapa en stark fasförskjutning, vilket hjälper motorn att utveckla tillräckligt med vridmoment för att börja rotera.Denna kondensator är designad för kortvarig användning och tas vanligtvis bort från kretsen när motorn når en viss hastighet.Frånkopplingen hanteras vanligtvis av en centrifugalomkopplare eller relä, som öppnar startkretsen automatiskt efter start.

Kör kondensatordrift

En driftskondensator är däremot utformad för att förbli i kretsen under normal motordrift.Efter att startkondensatorn kopplats bort fortsätter driftskondensatorn att arbeta med hjälplindningen för att bibehålla jämnare och stabilare rotation.Dess funktion är inte att ge högt startmoment utan att stödja effektiv och balanserad motordrift medan motorn är igång.

Tillämpningar av motorstart- och körkondensatorer

Motorstart- och körkondensatorer används vanligtvis i enfas växelströmsmotortillämpningar där elförsörjningen är begränsad till enfaseffekt.Dessa applikationer är utbredda i bostäder, kommersiella och lätta industrimiljöer som kräver måttlig motoreffekt och enkla elektriska anslutningar.

I hushållsapparater som tvättmaskiner, torktumlare, kylskåp och dammsugare, stödjer kondensatorer pålitlig motordrift under både uppstart och normal användning.Startkondensatorer hjälper motorn att börja rotera under belastning, medan driftskondensatorer hjälper till att bibehålla jämn och jämn prestanda när motorn väl är igång.

Elverktyg, inklusive borrar, sågar och slipmaskiner, använder enfasmotorer med kondensatorer för att hantera frekventa starter och varierande belastningar.Närvaron av kondensatorer gör att dessa verktyg kan utveckla tillräcklig startkraft samtidigt som kompakt storlek och portabilitet bibehålls.

I pumpar och kompressorer, såsom vattenpumpar, luftkompressorer och kylkompressorer, möjliggör motorkondensatorer start mot mekaniskt motstånd och hjälper till att upprätthålla konsekvent drift.Dessa system börjar ofta arbeta under belastning, vilket gör kondensatorer avgörande för pålitlig motorprestanda.

Luftkonditioneringssystem är också beroende av motorstart- och körkondensatorer för fläkt- och kompressormotorer.I bostäder och små kommersiella installationer används enfasmotorkonstruktioner ofta på grund av deras kompatibilitet med standardströmförsörjning och enkla elektriska krav.

Fördelar och begränsningar med motorstartkondensatorer

Fördelar	Begränsningar
Ger högt startmoment för enfasmotorer	Designad endast för kortvarig användning
Möjliggör tillförlitlig självstart från stillastående	Kan överhettas om den lämnas strömsatt för länge
Enkel och billig lösning	Begränsad livslängd på grund av hög elektrisk stress
Lätt att integrera i motorkretsar	Känslig för extrema temperaturer
Förbättrar startprestanda under belastning	Större fysisk storlek för högre kapacitans
Minskar startströmslängden	Ej lämplig för kontinuerlig drift
Kompatibel med standard enfasström	Kapacitansvärdet måste vara nära matchat
Allmänt tillgänglig i standardklassificeringar	Elektrolytiska typer bryts ned med tiden
Stöder kompakta motorkonstruktioner	Fel kan hindra motorn från att starta
Minimal kontrollkrets krävs	Kräver ytterligare kopplingskomponenter

Slutsats

En motorstartkondensator spelar en tyst men viktig roll för att hjälpa enfasmotorer att fungera som förväntat.Den stöder motorstart genom att låta rotationen börja smidigt och tillförlitligt.Att förstå varför det behövs förklarar gränserna för enfaseffekt och hur dessa gränser hanteras i praktiska konstruktioner.Att veta skillnaden mellan start- och körkondensatorer hjälper dig att undvika felaktiga byten.Genom att titta på verkliga applikationer kan du se hur vanliga dessa komponenter är i daglig utrustning.När du väljer rätt kondensator hjälper du till att upprätthålla en stabil drift och minskar belastningen på motorn.
