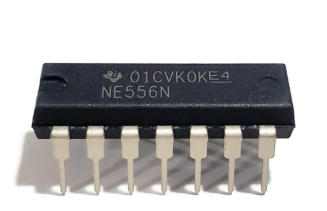

NE556N Dual Timer IC förklarade: Funktionalitet och applikationer

NE556 är en mångsidig dual-timer IC som förenklar tidsfunktioner i ett brett spektrum av elektroniska applikationer.Som motsvarighet med dubbla tider till den ikoniska NE555 kombinerar den två oberoende timers i ett enda 14-stiftspaket, perfekt för projekt som kräver flera tidsoperationer.Den här artikeln täcker NE556: s pinout, funktioner och en jämförelse med liknande komponenter som LM556 och NE555.Det förklarar hur man använder NE556 i Astable, Monostable och Bistable -lägen, tillsammans med praktiska applikationer som tidsförseningar och sekventiella tidskretsar, som visar dess mångsidighet för dig.

Katalog

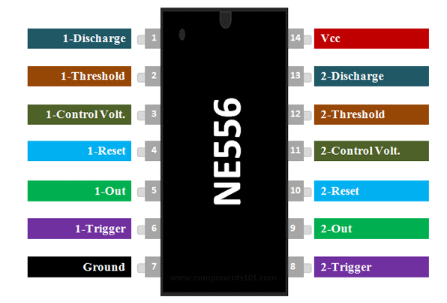

Pinoutkonfiguration

Stiftnummer	Stiftnamn	Beskrivning
1, 13	Ansvarsfrihet	Öppen samlarutgång som släpper ut en kondensator mellan intervaller (i fas med utgång).Det växlar utgången från hög till Lågt när spänningen når 2/3 av matningsspänningen.
2, 12	Tröskel	Jämför den spänning som appliceras på terminalen med en Referensspänning på 2/3 VCC.Spänningsamplituden appliceras på detta Terminal ansvarar för det inställda tillståndet för flip-flop.
3, 11	Styrspänning	Styr tröskeln och triggernivåerna.Det bestämmer Pulsbredden på utgångsvågformen.En extern spänning som appliceras på detta PIN kan också användas för att modulera utgångsvågformen.
4, 10	Återställa	Negativ puls applicerad på denna stift för att inaktivera eller återställa timern.När den inte används för återställningsändamål bör den anslutas till VCC till Undvik falsk utlösning.
5, 9	Ut	Denna stift är normalt ansluten till belastning eftersom den är den enda Stift med utgångsdriven vågform.
6, 8	Utlösare	Ansvarig för övergången av flip-flop från uppsättning till återställa.Utgången från timern beror på amplituden på det externa Triggerpuls applicerad på denna stift.
7	Jord	Markreferensspänning (0V).
14	Vcc	Matningsspänning (typisk = 5V, maximalt = 18V).

Funktioner och tekniska specifikationer

Funktion/specifikation	Information
Precisionstimering	Två precisionstimers i ett enda paket
Typisk driftsspänning	+5v
Maximal driftsspänning	+18v
Källa/handfat ström (utgångsstift)	150 mA
Minimilröskelspänning	2.4V @ vcc = 5v
Driftstemperatur	Upp till 70 ° C
Tillgängliga paket	14-stifts PDIP, SOIC, VSSOP

Alternativ

• LM556

555 och 556 IC -skillnader

Särdrag	NE555 Timer	NE556 timer ic
Beskrivning	Klassisk timer ic	Efterträdare till NE555 med två timers i ett paket
Timers	Enda timer	Dual timers
Paket	Standard	Minskar formfaktor och systemkomplexitet
Funktionalitet	Identisk med NE556	Identisk med NE555
Stiftbeskrivning	Identisk med NE556	Identisk med NE555

Använder NE556 IC

De NE556 IC presenterar en enkel men ändå sofistikerad lösning för tidtapplikationer, som påminner om den välkända NE555.Denna integrerade krets har en 14-stifts dual-timer-konfiguration, som består av två oberoende uppsättningar av timerstift.Denna tankeväckande design möjliggör delade anslutningar för VCC och mark, effektivisering av kretslayouter samtidigt som man ökar effektiviteten i scenarier som kräver flera tidsfunktioner.

Timer ICS, inklusive NE556, är grundläggande för ett brett utbud av elektroniska applikationer tack vare deras anmärkningsvärda mångsidighet.De kan fungera i flera lägen, var och en skräddarsydd för specifika uppgifter:

• Häpnadsväckande läge: Genererar kontinuerliga fyrkantiga vågor, perfekta för klockpulser.

• Monostabla läge: Producerar en enda utgångspuls som utlöses av en extern signal.

• Bistable läge: Fungerar som en flip-flop och upprätthåller ett stabilt utgångstillstånd tills den är aktiverad.

I praktiska tillämpningar kan NE556 användas för allt från grundläggande timers till intrikata pulsgenereringssystem.Till exempel kan du konfigurera NE556 i Astable -läge för att skapa en blinkande LED -krets som visar både dess praktiska och tillgängliga natur.Sådant erfarenhetsinlärning stärker inte bara kunskapen om timingkretsar utan belyser också NE556: s förmåga att hantera tidsintervall effektivt.

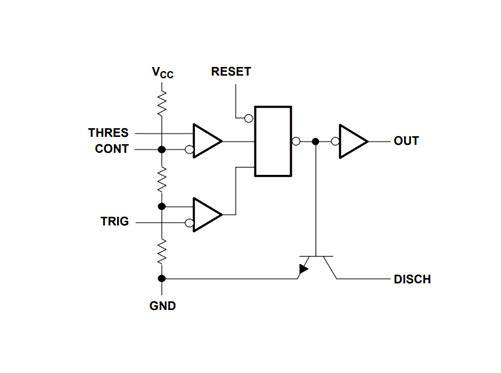

Att utforska den interna arkitekturen för NE556 avslöjar en robust design som omfattar tre 5K-motstånd, dubbla komparatorer och en flip-flop.Denna konfiguration stöder inte bara sin mångsidiga drift utan underlättar också exakt tidskontroll.De dubbla komparatorerna spelar en anmärkningsvärd roll för att exakt jämföra ingångsspänningar, en viktig aspekt av pålitliga tidsfunktioner.Bekanta med dessa komponenter utrustar dig med kunskapen för att felsöka effektivt och förbättra kretsprestanda.

Användning

NE556 Integrated Circuit (IC) sticker ut som en anmärkningsvärt anpassningsbar komponent och hittar sin plats i en mängd applikationer.Dessa inkluderar generering av tidsfördröjning, pulsbreddmodulering, pulsgenerering, precisionstiming och sekventiella timingkretsar.Dess mångsidighet gör det möjligt att fungera som ett ultimat element i ansträngningar och tilltalar dem som uppskattar blandningen av kreativitet och teknisk skicklighet.

Tidsfördröjningsgenerering

I tidsfördröjningsapplikationer kan NE556 konfigureras sakkunnigt för att producera exakta förseningar.Denna funktion är huvudsakligen fördelaktig i scenarier där tidpunkten är av yttersta vikt, till exempel i automatiserade system eller säkerhetsmekanismer.Genom finjusteringsmotstånd och kondensatorvärden har du befogenhet att anpassa fördröjningens varaktighet efter deras specifika behov.Denna praktiska tillvägagångssätt till timing har hittat sin väg till olika branscher, från fordon till konsumentelektronik, där pålitliga tidssekvenser spelar en nyckelroll för att säkerställa funktionalitet och säkerhet.

Pulsbreddmodulering (PWM)

Pulsbreddmodulering representerar en annan framträdande tillämpning av NE556.Denna teknik används i stor utsträckning i motorstyrning, LED -dimning och ljudsignalmodulering.Genom att justera utgångssignalens arbetscykel kan du modulera kraften som levereras till en belastning, vilket ger en anmärkningsvärd kontrollnivå.Denna anpassningsförmåga ökar inte bara effektiviteten utan möjliggör också mer förfinad hantering av enheter.Att engagera sig med PWM i faktiska projekt fördjupar ofta en uppskattning för hur variationer i signalegenskaper kan påverka enhetens prestanda.

Pulsgenerering

NE556 utmärker sig i att generera pulser, som kan användas i ett brett utbud av applikationer, inklusive klockgenerering i digitala kretsar och händelseutlösning i sekventiell logik.Dess förmåga att producera stabila och repeterbara pulser är aktiv för system som beror på exakt tidpunkt.Du kan ofta upptäcka att experiment med olika konfigurationer leder till värdefull insikt i beteendet hos elektroniska komponenter, vilket främjar en intuitiv förståelse för kretsdesign.

Precisionstiming

Precisionstidskretsar drar stor nytta av NE556: s funktioner.Med sin låga jitter och stabila utgång är den väl lämpad för applikationer som kräver hög noggrannhet.Detta är särskilt relevant i telekommunikations- och datainsamlingssystem, där till och med mindre avvikelser från tidpunkten kan resultera i betydande fel.Genom att integrera NE556 i dessa sammanhang kan du förbättra tillförlitligheten och prestanda och belysa betydelsen av noggrann tidpunkt i elektroniska system.

Sekventiella timingkretsar

Sekventiella timingkretsar, som kräver en serie tidsuppgifter, representerar ett annat område där NE556 lyser.Genom att kaskadera flera NE556 IC: er kan du konstruera komplicerade tidssekvenser, användbara för applikationer som automatiserade monteringslinjer eller händelsedrivna styrsystem.Kunskapen som erhållits genom att bygga dessa kretsar avslöjar ofta det komplexa samspelet mellan tidpunkt, kontroll och systembeteende, vilket i slutändan höjer den totala designkompetensen.

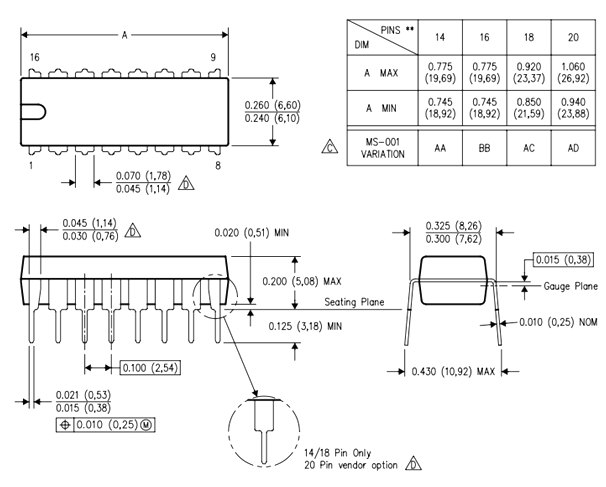

2D -modell (PDIP)
