Programmerbar logisk styrenhet (PLC): Definition, typer, arbetsprincip och tillämpningar

En PLC (Programmable Logic Controller) är en industriell styrenhet som du använder för att automatisera maskiner och processer.I den här artikeln kommer du att lära dig vad en PLC är, dess huvudkomponenter och hur den fungerar i ett automationssystem.Du kommer också att se de olika typerna av PLC:er, hur stegprogrammering används och var PLC:er vanligtvis används.Tydliga jämförelser med andra styrsystem ingår för att hjälpa dig förstå deras roll i automatisering.

Katalog

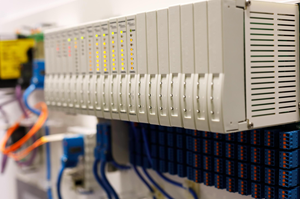

Figur 1. Programmerbar logisk styrenhet (PLC)

Vad är en programmerbar logisk styrenhet?

En PLC (Programmable Logic Controller) är en robust industridator designad speciellt för tillförlitlig styrning i automationssystem.Som visas i figuren är en PLC vanligtvis installerad inuti en kontrollpanel som en dedikerad industriell enhet snarare än en allmändator.Dess solida, modulära konstruktion gör att den kan arbeta kontinuerligt i tuffa miljöer.PLC:er är byggda för att motstå elektriskt brus, vibrationer, damm och temperaturvariationer.Till skillnad från vanliga datorer är en PLC optimerad för pålitlig industriell drift.

Komponenter i ett PLC-system

Komponenterna i ett PLC-system är viktiga eftersom de arbetar tillsammans för att tillåta en programmerbar logisk styrenhet att på ett tillförlitligt sätt övervaka, styra och automatisera industriella maskiner och processer.

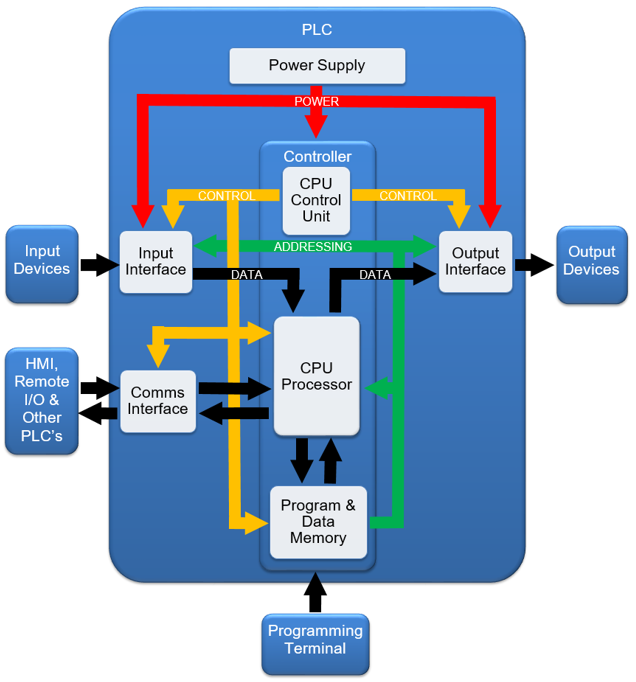

Figur 2. Komponenter i ett PLC-system

•Strömförsörjning

Strömförsörjningen är en kärn-PLC-komponent som ger rätt driftspänning till interna moduler.Det säkerställer stabil och kontinuerlig kraft för pålitlig PLC-drift.

•Styrenhet (CPU-kontrollenhet)

Regulatorn är den centrala komponenten som hanterar alla interna PLC-aktiviteter.Den koordinerar kommunikationen mellan minne, ingångsmoduler och utgångsmoduler.

•CPU-processor

CPU-processorn är den huvudsakliga bearbetningskomponenten i PLC:n.Den hanterar logiska operationer och intern databehandling som krävs av kontrollsystemet.

•Program- och dataminne

Minne är en PLC-komponent som används för att lagra styrprogram och systemdata.Den stöder både tillfällig och permanent lagring av instruktioner.

•Ingångsgränssnitt

Ingångsgränssnittet är en PLC-komponent som ansluter externa signaler till regulatorn.Den konditionerar och omvandlar inkommande signaler till ett användbart internt format.

•Utgångsgränssnitt

Utgångsgränssnittet ansvarar för att leverera styrsignaler från PLC:n till anslutna enheter.Den översätter interna logiska signaler till elektriska utgångar.

•Inmatningsenheter

Inmatningsenheter är externa komponenter som ger signaler till PLC:n.De upptäcker fysiska förhållanden och omvandlar dem till elektriska ingångar.

•Utdataenheter

Utgående enheter är komponenter som tar emot styrsignaler från PLC:n.De utför fysiska åtgärder som att byta eller indikera systemstatus.

•Kommunikationsgränssnitt

Kommunikationsgränssnittet är en PLC-komponent som används för datautbyte med externa system.Den stöder nätverks- och systemintegreringsfunktioner.

•HMI, Remote I/O & Andra PLC:er

Dessa är hjälpkomponenter som samverkar med PLC:n för övervakning och expansion.De stödjer interaktion och distribuerad kontroll.

•Programmeringsterminal

Programmeringsterminalen är en stödkomponent som används för att konfigurera PLC:n.Det tillåter programutveckling, testning och systemdiagnostik.

Arbetsprincipen för en PLC

En PLC arbetar med en kontinuerlig cyklisk process som kallas skanningscykeln, vilket säkerställer exakt och pålitlig kontroll.Cykeln börjar med att PLC:n läser alla insignaler, såsom sensortillstånd, omkopplarlägen eller analoga mätningar.Därefter exekverar styrenheten det användardefinierade programmet och tillämpar logiska instruktioner som timers, räknare, jämförelser och aritmetiska funktioner.Efter bearbetning uppdaterar PLC:n sina utgångar, aktiverar motorer, solenoider, larm, reläer och andra fältenheter.Denna cykel upprepas inom millisekunder, vilket gör att PLC:n reagerar omedelbart på förändrade förhållanden.Ytterligare funktioner som kommunikationsprotokoll, intern diagnostik och felhanteringsrutiner hjälper till att upprätthålla säker och tillförlitlig drift.

Typer av programmerbar logisk styrenhet

Kompakt PLC

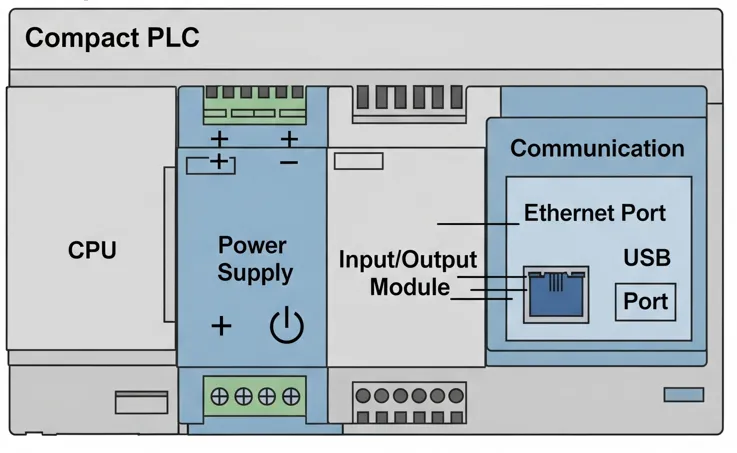

Figur 3. Kompakt PLC

En Compact PLC är en allt-i-ett programmerbar logisk styrenhet som integrerar CPU, strömförsörjning, ingångs-/utgångsmoduler och kommunikationsportar i en enda enhet.I figuren är dessa inbyggda sektioner tydligt grupperade i ett kompakt hölje, vilket visar hur regulatorn är utformad för att spara utrymme och förenkla installationen.Förekomsten av integrerade I/O-terminaler visar att externa expansionsmoduler inte alltid krävs för grundläggande automatiseringsuppgifter.Kommunikationsportar som Ethernet och USB indikerar hur den kompakta PLC:n kan programmeras och kopplas till andra system.

Modulär PLC

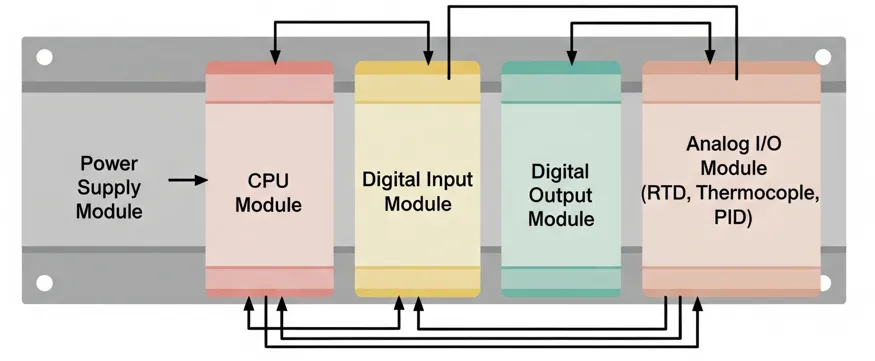

Figur 4. Modulär PLC

En modulär PLC är en programmerbar logisk styrenhet som består av separata, utbytbara moduler som fungerar tillsammans som ett styrsystem.I figuren visas PLC:n monterad på en common rail med individuella moduler för strömförsörjning, CPU, digital ingång, digital utgång och analog I/O, vilket tydligt illustrerar dess modulära struktur.Varje modul utför en specifik funktion, vilket gör att systemet kan utökas eller modifieras genom att lägga till eller byta ut moduler efter behov.Denna flexibla design gör modulära PLC:er lämpliga för medelstora till stora automationssystem där input/output-kraven kan förändras över tiden.

Rackmonterad PLC

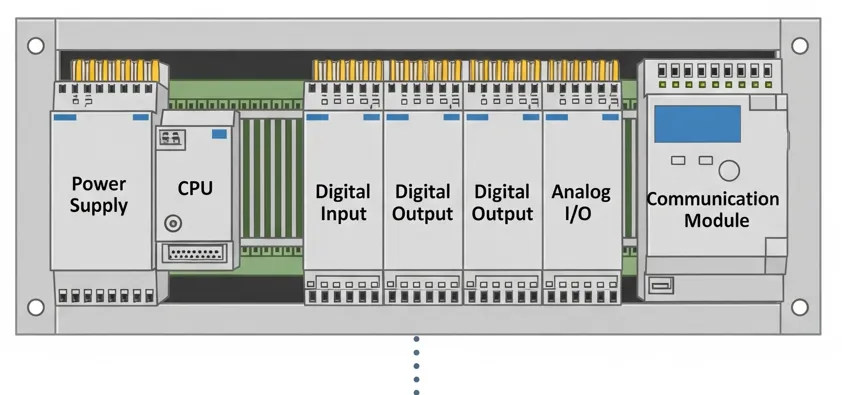

Figur 5. Rackmonterad PLC

En Rack-Mount PLC är en programmerbar logisk styrenhet utformad för att inrymma flera funktionella moduler i ett enda rack eller chassi för automationssystem med hög kapacitet.I figuren är PLC:n arrangerad i ett strukturerat rack med separata platser för strömförsörjning, CPU, digitala ingångsmoduler, digitala utgångsmoduler, analog I/O och en kommunikationsmodul, som tydligt visar dess organiserade layout.Detta arrangemang tillåter många moduler att arbeta tillsammans samtidigt som de delar ett gemensamt bakplan för ström- och datakommunikation.Rackmonterade PLC:er används ofta i stora och komplexa styrsystem där höga I/O-antal, snabb bearbetning och pålitlig kommunikation krävs.

Säkerhets-PLC

En säkerhets-PLC är en specialiserad programmerbar logisk styrenhet designad speciellt för säkerhetsrelaterade applikationer.Den inkluderar redundant hårdvara och felsäkra arkitekturer för att säkerställa tillförlitlig drift även vid fel.Säkerhets-PLC:er stöder certifierade säkerhetsfunktioner som nödstopp, säkerhetsspärrar och säker rörelsekontroll.Dessa styrenheter uppfyller internationella säkerhetsstandarder som IEC 61508 och ISO 13849. Säkerhets-PLC:er används ofta i farliga och verksamhetskritiska industriella miljöer.

Mjuk PLC

En Soft PLC är en mjukvarubaserad programmerbar logisk styrenhet som körs på en industriell PC eller inbyggd datorplattform.Den utför standard PLC-kontrollfunktioner med hjälp av programvara istället för dedikerad PLC-hårdvara.Mjuka PLC:er erbjuder hög processorkraft och flexibilitet för komplexa kontroll- och dataintensiva applikationer.De är vanligtvis integrerade med Industrial Internet of Things (IIoT) och avancerade automationssystem.Denna typ av PLC är lämplig för moderna automationsmiljöer som kräver skalbarhet och anslutningsmöjligheter.

PLC-stegeprogrammering

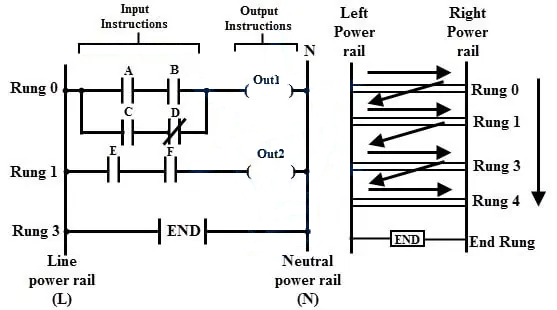

Figur 6. PLC-stegeprogrammeringsdiagram

PLC-stegeprogrammering är en grafisk programmeringsmetod som används för att skapa styrlogik för programmerbara logiska styrenheter med hjälp av symboler som liknar elektriska reläkretsar.Figuren illustrerar steglogik med två vertikala kraftskenor och flera horisontella stegpinnar, som representerar individuella styrinstruktioner.Inmatningsinstruktioner som brytare och kontakter placeras på vänster sida av varje stegpinn, och visar de villkor som måste uppfyllas för att logiken ska vara sann.Utgångsinstruktioner, som visas som spolar på höger sida, indikerar de åtgärder som inträffar när ingångsvillkoren är uppfyllda.Denna stegeliknande layout gör PLC-programmering lätt att läsa, felsöka och förstå, speciellt för industriell automation och styrtillämpningar.

Tillämpningar av programmerbar logisk styrenhet

Maskinautomation och sekvensering

PLC:er används för att styra steg-för-steg drift av maskiner i ett automatiserat system.De säkerställer att varje åtgärd sker i rätt ordning och vid rätt tidpunkt.Detta förbättrar maskinens tillförlitlighet och minskar driftfel.Maskinautomation med PLC:er ökar effektiviteten och konsekvensen i industriella processer.

Motor- och drivkontroll

PLC:er hanterar driften av elmotorer genom att styra start, stopp, hastighet och riktning.De hanterar även motorskyddsfunktioner som överbelastning och feldetektering.Detta säkerställer säker och effektiv motordrift.PLC-baserad motorstyrning används ofta i industriella automationssystem.

Processkontroll

PLC:er reglerar processvariabler som temperatur, tryck, flöde och vätskenivå.De använder sensorfeedback för att upprätthålla stabila och exakta kontrollförhållanden.Detta hjälper till att säkerställa konsekvent produktkvalitet och säker processdrift.Processkontroll är en nyckelapplikation av PLC:er i industriella system.

Materialhanteringssystem

PLC:er styr transportörer, hissar och automatiserade sorteringssystem för materialförflyttning.De hanterar hastighet, riktning och routing baserat på sensoringångar.Detta säkerställer smidig och effektiv hantering av material.Materialhanteringsautomation förbättrar produktiviteten och minskar manuellt arbete.

Säkerhet och förreglingskontroll

PLC:er övervakar säkerhetsanordningar som nödstoppsknappar och säkerhetsbrytare.De utlöser förreglingar eller systemavstängningar när osäkra förhållanden upptäcks.Detta hjälper till att skydda både personal och utrustning.Säkerhetsstyrning är en tillämpning av PLC:er i industriella miljöer.

Produktionslinjeautomation

PLC:er koordinerar flera maskiner och arbetsstationer i en produktionslinje.De säkerställer kontinuerlig och synkroniserad drift i alla steg.Detta förbättrar produktionshastigheten och minskar stilleståndstiden.Produktionsautomatisering ökar den totala tillverkningseffektiviteten.

Datainsamling och övervakning

PLC:er samlar in driftsdata från sensorer och maskiner under systemdrift.Dessa data används för att övervaka prestanda, diagnostik och feldetektering.PLC:er kan överföra data till HMI:er eller SCADA-system för analys.Datainsamling hjälper till att optimera och förbättra industriella processer.

PLC vs. mikrokontroller vs DCS vs PAC

Den här jämförelsen hjälper dig att förstå skillnaderna mellan PLC:er, mikrokontroller, DCS och PAC:er så att du kan välja rätt styrsystem för dina automationsbehov.

Specifikation	PLC (Programmerbar Logic Controller)	Mikrokontroller	DCS (Distribuerat kontrollsystem)	PAC (Programmerbar Automation Controller)
Primärt syfte	Industriellt automation och kontroll	Inbäddad kontroll i enheter	Stora kontinuerlig processkontroll	Avancerat industriell automation
Applikationsstorlek	Liten till stora maskiner	Liten elektroniska produkter	Mycket stor växter	Medium till mycket stora system
Bearbetning hastighet	1 till 10 ms skanningstid	Upp till hundratals MHz	Optimerad för stadiga processer	Snabbare än PLC, nära PC-nivå
Programmeringsspråk	Stegelogik, FBD, ST	C, C++, Montering	Funktion block	IEC 61131-3 plus språk på hög nivå
Driftmiljö	Hårt industriella förhållanden	Normal elektronisk miljö	Hårt industriella förhållanden	Hårt industriella förhållanden
I O kapacitet	Tiotal till tusentals I O-poäng	Mycket begränsad I O stift	Tusentals I O poäng	Hundratals till tusentals I O
Skalbarhet	Måttlig till hög	Mycket begränsad	Mycket hög	Mycket hög
Kommunikation Protokoll	Modbus, Ethernet IP, Profibus	UART, SPI, I2C	Proprietär industriella nätverk	Ethernet IP, OPC UA, Modbus
Feltolerans	Måttlig	Mycket låg	Mycket hög med redundans	Hög med alternativ för övertalighet
Systemarkitektur	Centraliserad kontroll	Fristående enhet	Fullständigt distribuerad kontroll	Hybrid PLC och PC-arkitektur
Typiskt svar Tid	1 till 20 millisekunder	Mikrosekunder	sekunder till millisekunder	Under millisekund till millisekunder
Underhållskomplexitet	Låg till måttlig	Låg	Hög	Måttlig

Fördelar och begränsningar med PLC

Fördelar med PLC

• Pålitlig drift i tuffa industrimiljöer

• Enkla programbyten utan omkoppling

• Snabb och kontrollsvar i realtid

• Kompakt design med reducerad kabeldragning

• Inbyggd diagnostik för enkelt underhåll

• Stöder industriella kommunikationsnätverk

Begränsningar för PLC

• Kräver skickliga programmeringskunskaper

• Hög initial systemkostnad

• Begränsad processorkraft för komplexa uppgifter

• Leverantörsberoende hårdvara och mjukvara

• Uppgraderingar kan kräva byte av maskinvara

Slutsats

PLC:er används ofta inom automation eftersom de är pålitliga, snabba och lämpliga för tuffa miljöer.Deras komponenter och skanningsbaserade drift möjliggör noggrann kontroll av maskiner och processer.Olika PLC-typer och programmeringsmetoder stödjer en lång rad industriella uppgifter.Att känna till deras fördelar, begränsningar och skillnader från andra styrenheter hjälper till att välja rätt automationssystem.
