Pulsbreddsmodulering (PWM) förklaras

Pulse Width Modulation (PWM) är ett enkelt och effektivt sätt att styra elkraft med hjälp av digitala signaler.Istället för att ändra matningsspänningen, justerar du hur länge signalen förblir PÅ och AV inom varje cykel för att kontrollera strömtillförseln.Den här artikeln hjälper dig att förstå hur PWM fungerar, hur arbetscykeln påverkar uteffekten och varför PWM används i stor utsträckning i elektronik och styrsystem.Du kommer också att se hur PWM tillämpas i kontroller, vågformstyper och applikationer.

Katalog

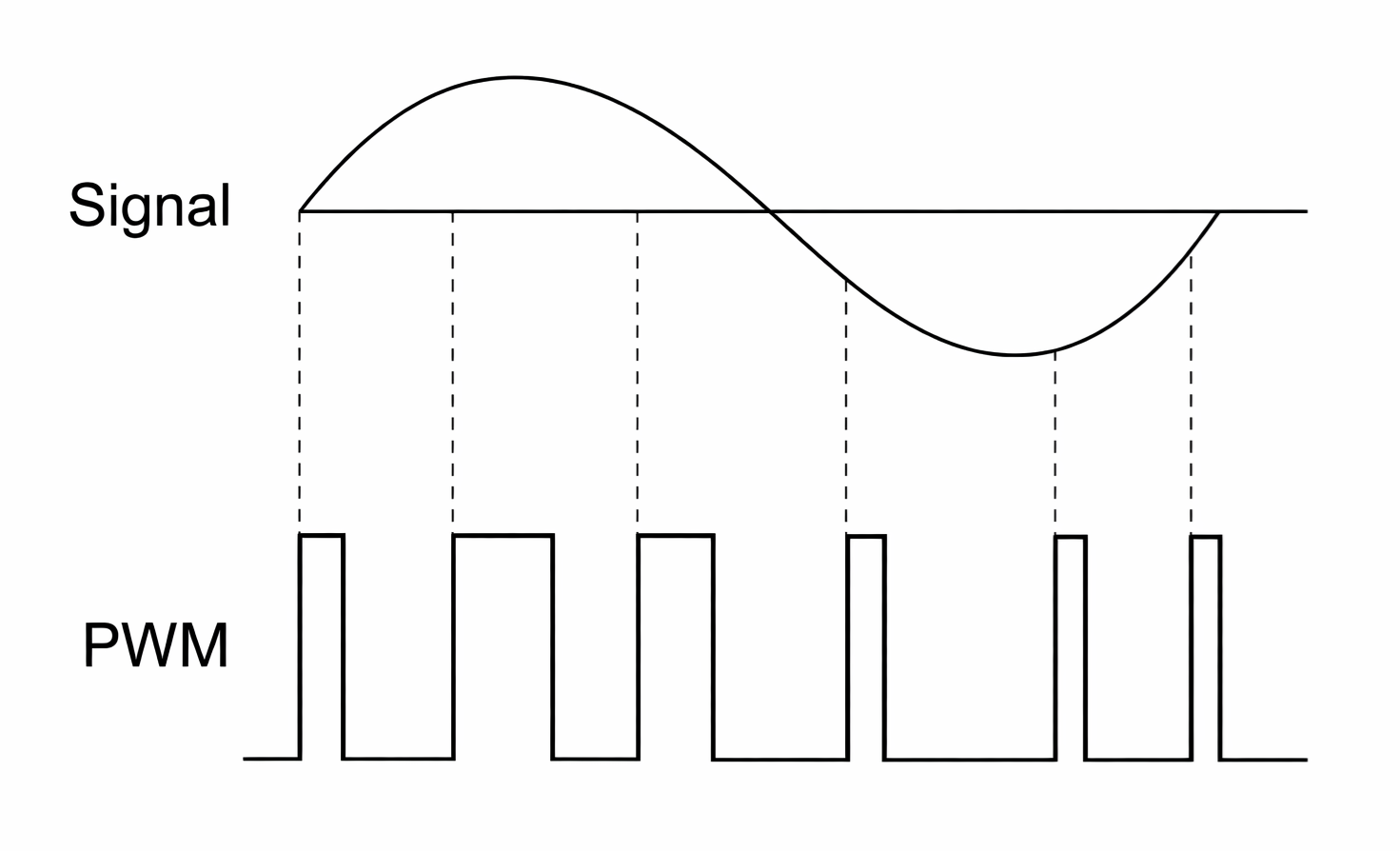

Figur 1. Pulsbreddsmoduleringskoncept

Vad är pulsbreddsmodulering?

Pulse Width Modulation (PWM) är en digital styrteknik som används för att reglera elektrisk effekt som levereras till en last genom att variera andelen PÅ-tid inom en fast kopplingsperiod.Istället för att ändra matningsspänningsnivån styr PWM den effektiva effekten genom att snabbt växla signalen mellan helt PÅ och helt AV.Detta tillvägagångssätt möjliggör effektiv effektreglering med minimal energiförlust, vilket gör att PWM används i stor utsträckning i motordrifter, LED-styrning, effektomvandlare och inbyggda styrsystem.

Hur fungerar pulsbreddsmodulering?

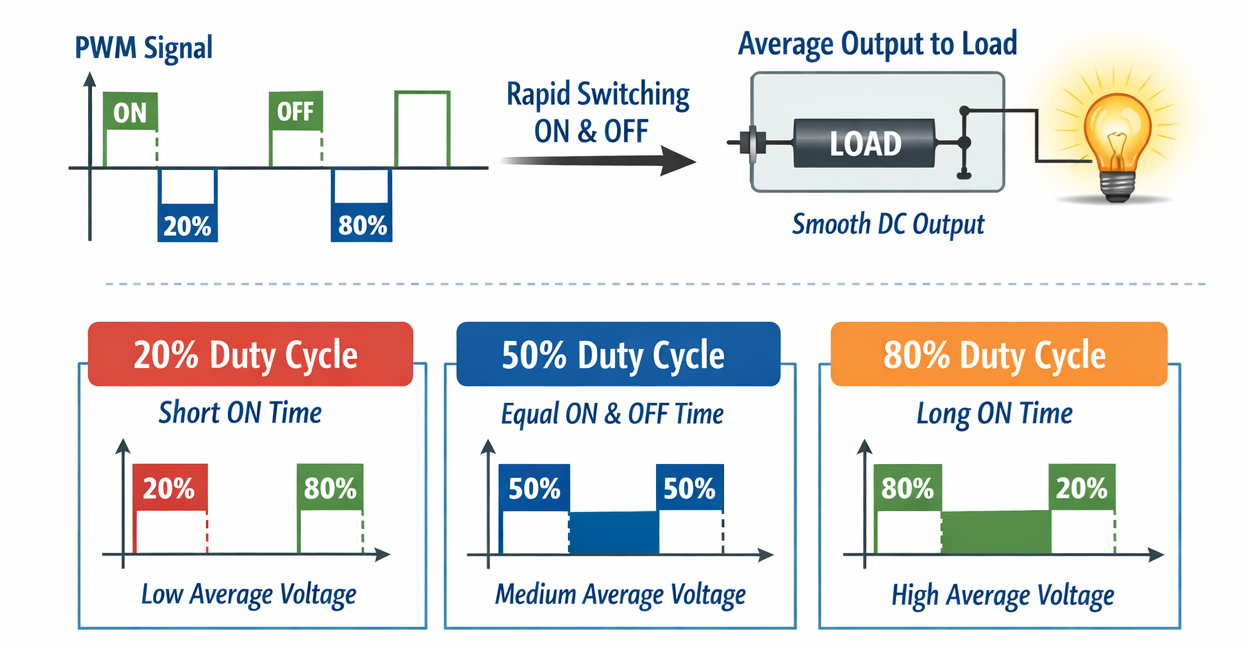

Figur 2. PWM-arbetsprincip

Pulsbreddsmodulering fungerar genom att upprepade gånger slå PÅ och AV utsignalen med en konstant frekvens.Under varje omkopplingscykel förblir signalen PÅ under en viss tid och AV under resten av cykeln.Förhållandet mellan PÅ-tiden och den totala cykeltiden kallas arbetscykeln, och det bestämmer direkt den genomsnittliga spänningen och strömmen som levereras till lasten.En högre driftcykel ökar levererad effekt, medan en lägre driftcykel minskar den.

Eftersom omkopplingsfrekvensen typiskt är mycket högre än belastningens elektriska eller mekaniska respons, reagerar belastningen på signalens medelvärde snarare än individuella pulser.Som ett resultat möjliggör PWM smidig och exakt effektkontroll med hjälp av digitala signaler utan att kräva variabla spänningskällor.

PWM-signalvågformsegenskaper

PWM Karakteristiskt	Beskrivning
Pulsbredd	PÅ tid inom en PWM-cykel, från 0 mikrosekunder till full period.
Arbetscykel	Andel av PÅ-tid per cykel, från 0 procent till 100 procent.
PWM-frekvens	Antal cykler per sekund, vanligtvis 500 Hz till 100 kHz.
PWM-period	Total cykel tid, typiskt 1 millisekund till 10 mikrosekunder.
Signal Amplitud	Spänningsnivå av PWM-signalen, vanligtvis 3,3 V, 5 V eller 12 V.
Hög spänning Nivå	Spänning under ON-tillstånd, lika med matningsspänning.
Låg spänning Nivå	Spänning under AV-läge, vanligtvis 0 V.
Uppgångstid	Dags att växla från låg till hög, ofta 10 ns till 1 µs.
Hösttid	Dags att växla från hög till låg, ofta 10 ns till 1 µs.
Byter Hastighet	Maxpris av tillståndsändring, stöder högfrekvent PWM.
Upplösning	Antal arbetssteg, vanligtvis 8 bitar eller 10 bitar.
Signal Stabilitet	Konsekvens av frekvens och arbetscykel över tid.
Jitter	Liten timing variation, vanligtvis mindre än 1 procent.
Död tid	Avsiktligt fördröjning mellan omkoppling, vanligtvis 100 ns till 5 µs.
Övertoner	Högfrekvent komponenter som genereras genom snabb omkoppling.
Power Control	Uteffekt varierar linjärt med arbetscykeln.
Ladda svar	Förmåga att bibehålla vågformen under belastningsändringar.
Filtrering Utgång	Filtrerad PWM producerar jämn likspänning.
Buller Immunitet	Motstånd mot interferens förbättras med rena kanter.

Typer av pulsbreddsmodulering

Pulsbreddsmodulering kan klassificeras i olika styrstrategier baserat på hur den utgående vågformen är formad.Dessa PWM-typer fokuserar på moduleringskoncept och styralgoritmer som påverkar utspänning, harmonisk prestanda och effektivitet.

Enkelpulsbreddsmodulering (Single-Pulse PWM)

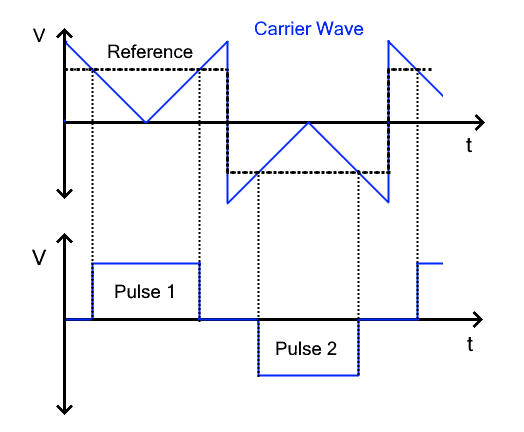

Figur 3. Enkelpuls PWM-vågform

Single-Pulse PWM använder en omkopplingspuls per halvcykel av den utgående vågformen.Bredden på denna enda puls justeras för att styra utspänningsnivån.Eftersom endast en kopplingshändelse inträffar per halvcykel, förblir kopplingsförlusterna låga.Denna styrstrategi producerar dock högre harmonisk distorsion och används huvudsakligen i lågfrekventa och grundläggande effektstyrningsapplikationer där enkelhet prioriteras framför vågformskvalitet.

Multipelpulsbreddsmodulering (Multiple-Pulse PWM)

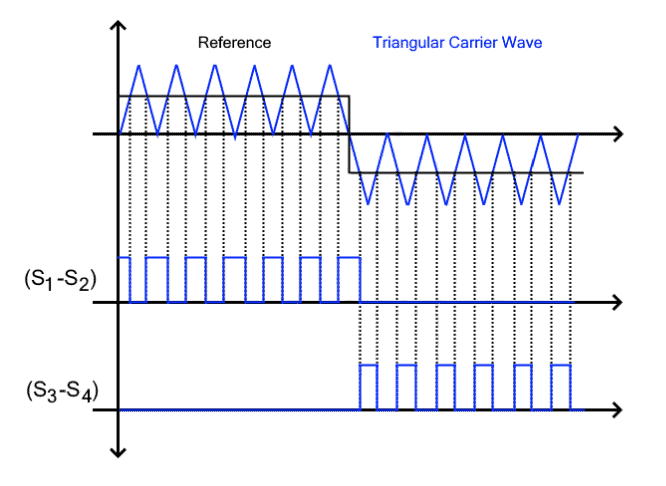

Figur 4. Multipelpuls PWM-vågform

Multipelpuls PWM delar upp varje halvcykel i flera mindre pulser istället för en enda stor puls.Genom att öka antalet pulser sprids övertonsenergi mot högre frekvenser, vilket förbättrar utsignalens vågformskvalitet.Denna PWM-typ erbjuder en balans mellan reducerad övertonsdistorsion och hanterbara kopplingsförluster, vilket gör den lämplig för industriella kraftomvandlare och motordrivna system.

Sinusformad pulsbreddsmodulering (SPWM)

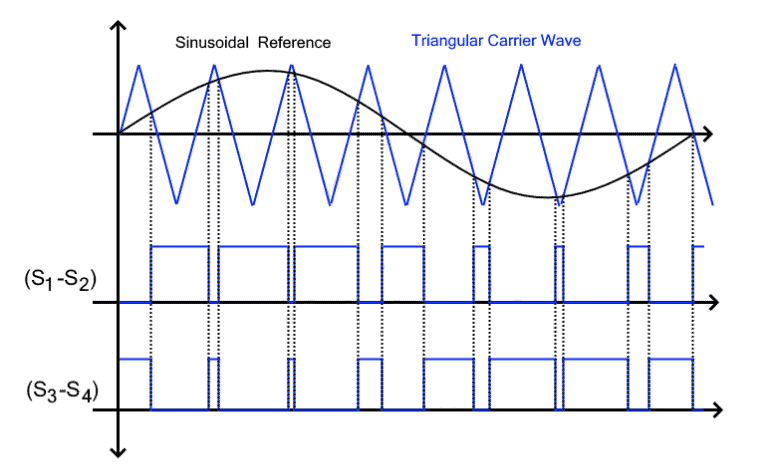

Figur 5. Sinusformad PWM-generering

Sinusformad PWM är en moduleringsstrategi som genererar pulser baserat på en sinusformad referenssignal.Pulsbredderna varierar i enlighet med referensvågformens momentana amplitud, vilket gör att utsignalen närmar sig en sinusvåg efter filtrering.SPWM används ofta i växelriktare, motordrifter och system för förnybar energi eftersom det ger bra harmonisk prestanda med måttlig kontrollkomplexitet.

Space Vector Pulse Width Modulation (SVPWM)

Space Vector PWM är en avancerad styrstrategi som använder en matematisk vektormodell av växelriktaren snarare än direkt vågformsjämförelse.Den väljer optimala kopplingstillstånd för att approximera en roterande referensvektor i spänningsutrymmet.Jämfört med SPWM förbättrar SVPWM DC-bussens spänningsutnyttjande och minskar ytterligare harmonisk distorsion, vilket gör den lämplig för högpresterande motordrifter och industriella precisionsstyrsystem.

PWM-genereringsmetoder

PWM-signaler kan också kategoriseras efter hur pulserna genereras och justeras i hårdvaran.Dessa PWM-genereringsmetoder fokuserar på timerdrift, omkopplingssymmetri och pulsplacering, snarare än själva moduleringsstrategin.

Single-Edge PWM (Edge-Aligned PWM)

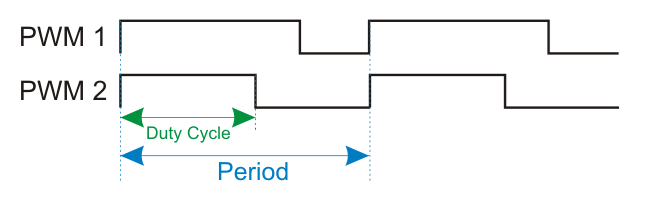

Figur 6. Edge-Aligned PWM Timing

Single-Edge PWM justerar alla pulser till en kant av kopplingsperioden, vanligtvis den stigande flanken.Arbetscykeln justeras genom att förlänga eller förkorta pulsen från denna fasta kant.Denna genereringsmetod är enkel att implementera med hjälp av hårdvarutimer och komparatorer, men dess asymmetriska kopplingsmönster kan öka harmonisk distorsion och elektromagnetisk störning.

Double-Edge PWM (Center-Aligned PWM)

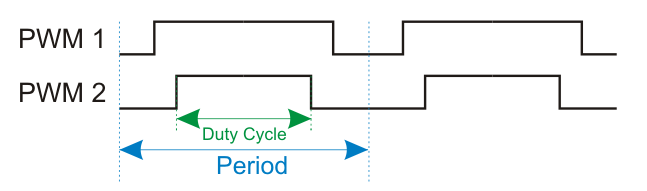

Figur 7. Center-Aligned PWM Timing

Double-Edge PWM centrerar pulsen inom kopplingsperioden genom att slå PÅ och AV symmetriskt runt mittpunkten.Denna symmetriska timing minskar harmonisk distorsion och elektromagnetiska störningar samtidigt som strömbalansen förbättras.På grund av dessa fördelar används centerjusterad PWM vanligtvis i precisionsmotordrifter och högpresterande effektstyrningsapplikationer.

Carrier-Based PWM (Comparator PWM)

Bärvågsbaserad PWM genererar pulser genom att jämföra en referenssignal med en högfrekvent bärvåg med hjälp av en komparator.När referensen överstiger bärvågen slås utgången PÅ.Denna metod fungerar som hårdvarugenereringsgrunden för många PWM-styrstrategier, inklusive SPWM, och är allmänt implementerad i mikrokontroller, DSP:er och industriella kontroller.

PWM i mikrokontroller och kontroller

Pulsbreddsmodulering i Arduino

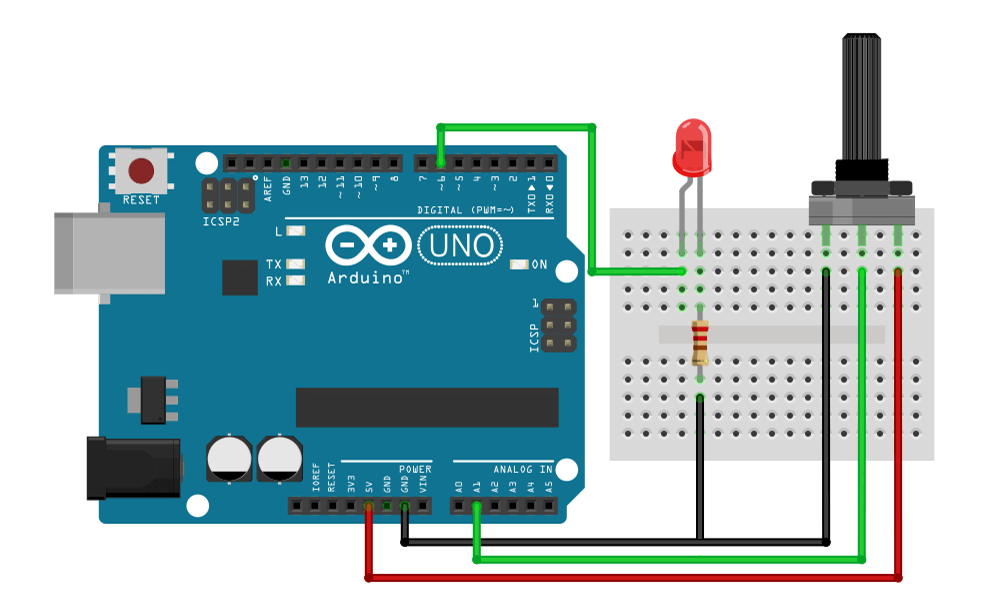

Figur 8. Arduino PWM LED-kontroll

Arduino genererar Pulse Width Modulation med hjälp av interna hårdvarutimers som växlar utgångsstiftet mellan HÖG och LÅG tillstånd.Duty cycle justeras genom mjukvara, som direkt styr medelspänningen som levereras till lasten.Genom att ändra driftcykeln kan Arduino smidigt variera LED-ljusstyrka eller motorhastighet utan att ändra matningsspänningen.PWM-frekvensen är vanligtvis fixerad av timerinställningarna, vilket säkerställer stabil drift under kontrolluppgifter.Som visas i figuren driver Arduino PWM-stiftet en lysdiod genom ett motstånd, vilket tydligt visar hur arbetscykelvariationen ändrar den synliga ljusstyrkan.

Pulsbreddsmodulering i ESP32

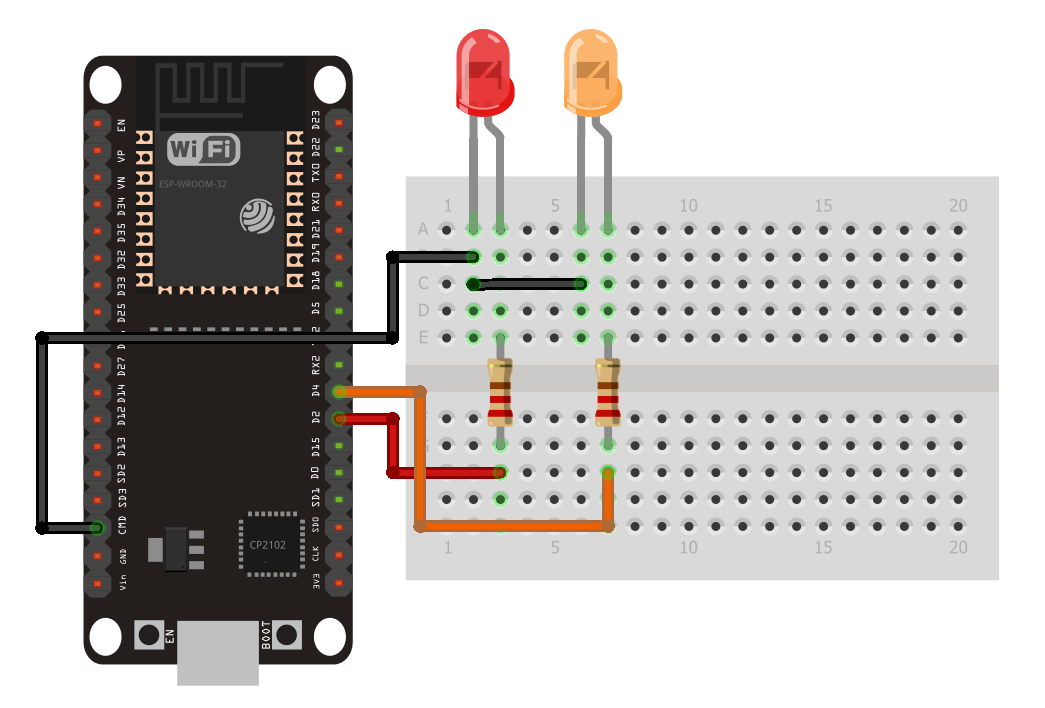

Figur 9. ESP32 PWM-utgångsexempel

ESP32 tillhandahåller avancerad pulsbreddsmodulering med dedikerade PWM-hårdvarumoduler.Den stöder högre upplösning, flera oberoende PWM-kanaler och flexibel frekvenskontroll utan att belasta processorn.Detta möjliggör exakt och responsiv effektkontroll för motorer, lysdioder och IoT-enheter.ESP32 PWM är speciellt lämplig för applikationer som kräver snabb respons och noggrann utgångsreglering.Figur 9 visar ESP32 som styr flera lysdioder med olika PWM-driftcykler, och illustrerar hur varje kanal oberoende justerar uteffekten.

Pulsbreddsmodulering i PLC:er

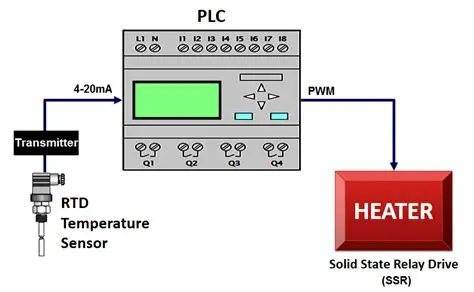

Figur 10. PLC PWM Värmestyrning

PLC:er använder pulsbreddsmodulering för att kontrollera industriella belastningar som värmare, motorer och ställdon med hög tillförlitlighet.PWM-utgången justeras baserat på sensorfeedback eller programmerad styrlogik för att reglera effekten exakt.Denna metod tillåter smidig kontroll samtidigt som den elektriska påfrestningen på omkopplingsenheter minimeras.PLC-baserad PWM är designad för att fungera tillförlitligt i elektriskt bullriga och tuffa industriella miljöer.Som visas i figuren använder PLC:n en PWM-signal för att driva ett halvledarrelä som styr värmarens effekt baserat på temperaturåterkoppling.

Tillämpningar av pulsbreddsmodulering

Pulsbreddsmodulering används i stor utsträckning för att styra ström effektivt och exakt i elektroniska applikationer med både låg effekt och hög effekt.

1. Motorhastighetskontroll

PWM används vanligtvis i DC-motorer, servomotorer och BLDC-motordrivenheter för att styra hastighet och vridmoment genom att variera medelspänningen som tillförs motorn.Denna metod ger smidig hastighetskontroll och hög effektivitet i robotik, industriell automation och elfordon.

2. LED-dimning och belysningskontroll

I LED-drivrutiner kontrollerar PWM ljusstyrkan genom att snabbt slå på och av lysdioden samtidigt som den håller en konstant strömnivå.Detta förhindrar färgskiftning, förbättrar effektiviteten och tillåter exakt justering av ljusstyrkan i displayer, fordonsbelysning och smarta belysningssystem.

3. Strömförsörjning och spänningsreglering

PWM är en kärnteknik i switch-mode nätaggregat, DC-DC-omvandlare och växelriktare.Det hjälper till att reglera utspänning och ström effektivt, vilket minskar värmegenereringen jämfört med linjära regulatorer.

4. Ljudsignalgenerering

PWM används i klass-D-ljudförstärkare för att omvandla ljudsignaler till högfrekventa omkopplingssignaler.Detta möjliggör ljudförstärkning med hög effekt med låg effektförlust och kompakt kretsdesign.

5. Värme- och temperaturkontroll

PWM styr effekt som levereras till värmare, värmeelement och temperaturkontrollsystem genom att justera till-/från-tiden för matningen.Detta ger en stabil temperaturreglering i industriella värmare, lödstationer och hushållsapparater.

6. Batteriladdning och energihantering

PWM används i batteriladdare och solenergiladdningsregulatorer för att hantera laddningsström och spänning.Detta förbättrar laddningseffektiviteten, skyddar batterier från överladdning och förlänger batteriets livslängd.

7. Mikrokontroller och inbyggda system

PWM-utgångar från mikrokontroller används i stor utsträckning för att generera analoga signaler, styra ställdon och gränssnitt med externa enheter.Detta gör PWM viktig i inbyggda system, IoT-enheter och kontrollapplikationer.

PWM vs linjär kontroll vs fasvinkelkontroll

Parameter	PWM Kontroll	Linjär Kontroll	Fas Vinkelkontroll
Grundläggande kontroll Metod	Utgång är styrs av varierande arbetscykel	Utgång är styrs av linjärt spänningsfall	Utgång är styrs genom att fördröja AC-vågformsledning
Typiskt utbud Typ	Likström utbudet	Likström utbudet	AC-ström utbudet
Styrsignal Frekvens	Vanligtvis 1 kHz till 100 kHz	Noll växlingsfrekvens	Linje frekvens på 50 Hz eller 60 Hz
Effekteffektivitet	Effektivitet typiskt 85 procent till 98 procent	Effektivitet typiskt 30 procent till 60 procent	Effektivitet typiskt 70 procent till 90 procent
Värmegenerering	Värmeförlust är låg på grund av växlingsdrift	Värmeförlust är hög på grund av spänningsfall	Värmeförlust är måttlig under partiell överledning
Utspänning förordning	Genomsnittlig spänningen styrs av arbetscykeln	Utgång spänningen följer styringången direkt	RMS spänning varierar med skjutvinkeln
Kontrollupplösning	Hög upplösning med digitala timers	Mycket hög upplösning med analog kontroll	Medium upplösning begränsad av AC-vågform
Kretskomplexitet	Medium komplexitet med omkopplingskomponenter	Enkelt krets med passelement	Medium komplexitet med hjälp av TRIAC eller SCR
EMI och brus Nivå	EMI är måttlig till hög utan filtrering	EMI är mycket låg	EMI är högt på grund av vågformsförvrängning
Typisk växling Enhet	MOSFET eller IGBT	BJT eller linjär regulator	TRIAC eller SCR
Svarshastighet	Svarstid är i mikrosekunder	Svarstid är i millisekunder	Svarstid beror på AC nollgenomgång
Belastningskompatibilitet	Bäst för motorer lysdioder och effektomvandlare	Bäst för låg effekt analoga belastningar	Bäst för lampor värmare och AC-motorer
Effektomfång	Från 1 watt till flera kilowatt	Vanligtvis nedan 50 watt	Vanligtvis från 100 watt till flera kilowatt
Kontrollnoggrannhet	Noggrannhet beror på timerns upplösning	Mycket exakt och smidig kontroll	Noggrannhet påverkas av nätspänningsvariationer
Vanliga applikationer	Motorhastighet styra SMPS LED-dimning	Ljud förstärkare sensorkretsar	Ljusdimmer fläktregulatorer värmestyrning

Slutsats

Pulsbreddsmodulering ger effektiv och exakt effektkontroll genom att variera arbetscykeln för en omkopplingssignal.Olika PWM-typer och genereringsmetoder påverkar vågformens kvalitet, effektivitet och systemprestanda.PWM används ofta i mikrokontroller, PLC:er och kraftelektronik för motorer, belysning, effektomvandling och temperaturkontroll.Dess enkelhet och effektivitet gör den väsentlig i moderna elektroniska applikationer.
