SX1278 LORA RF -modul: applikationer, gränssnitt och pinout

Denna djupgående guide utforskar den utvecklande världen av Internet of Things (IoT) kommunikationsteknologier och betonar de roller som spelas av Bluetooth, Wi-Fi och den avancerade UC3843 PWM-kontrollern.Det belyser utmaningar som begränsad räckvidd och hög energiförbrukning och erbjuder innovativa lösningar för att förbättra anslutningen över en rad applikationer.Genom att beskriva praktiska användningsfall, pinoutkonfigurationer och tekniska specifikationer ger guiden en värdefull resurs för att förstå hur dessa tekniker möjliggör sömlös enhetsinteraktion och driver utvecklingen av smarta, anslutna system i olika miljöer.

Katalog

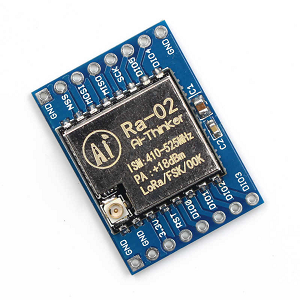

Översikt över SX1278 LORA RF -modulen

De SX1278 Lora RF -modulen möjliggör tillförlitlig trådlös kommunikation över långa avstånd samtidigt som strömförbrukningen håller låg.Den använder frekvenshoppningsteknik för att säkerställa stark signalöverföring med minimal störning, även i utmanande miljöer.Modulen fungerar inom ett specifikt frekvensband och ger en stabil anslutning utan att kräva extra amplifiering.Dess avancerade moduleringstekniker och hög känslighet gör det möjligt att upptäcka även mycket svaga signaler, vilket säkerställer optimal prestanda under olika förhållanden.Denna modul används allmänt inom branscher som jordbruk och smarta städer, som stöder IoT -enheter med effektiv och stabil dataöverföring.Det erbjuder bred nätverkstäckning och spelar en roll för att skapa pålitliga kommunikationssystem för olika applikationer.

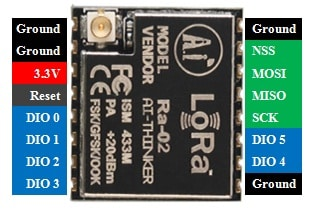

SX1278 LORA RF -modulstiftkonfiguration

Pin No.	Stiftnamn	Beskrivning
Stift 1	MYRA	Ansluter till antennen.
Stift 2, 9, 16	Gard	Vanliga markstift för styrenheter och strömförsörjning.
Stift 3	3.3V	Ger strömförsörjningen till modulen.
Stift 4	ÅTERSTÄLLA	Återställ modulen genom en extern signal.
Stift 5 till 11	Dio0 till dio5	Utföra I/O -funktioner och är anpassningsbara, liknande avbrottspinnar.
Stift 12	Säck	Ger klockpulsen (CLK) under SPI -kommunikation.
Stift 13	Miso (Master in Slave Out)	Tillåter dataöverföring från modulen (slaven) till Controller (Master).
Stift 14	Mosi (Master Out Slave i)	Tar emot data från Controller (Master).
Stift 15	Ns	Aktiverar slaven under SPI -kommunikation.

SX1278 LORA RF -modulfunktioner och specifikationer

Funktion/specifikation	Beskrivning
Typ	Lora RF -modem
Driftspänning	3.3V
Driftsfrekvens	433 MHz
Moduleringstekniker	FSK, MSK, GFSK, GMSK, LORA
Paketstorlek	256 byte
Känslighet	-148 DBM
Kanalavstötningsgrad (CRR)	56 dB
Maximal mottagningskänslighet	-139 DBM
Material	Metall
Överföra kraft	0,1 W
Mått	17 mm x 16,5 mm
Kompatibla tekniker	FM och FDMA
FIFO TX/RX	256-bitars
RSSI -kanaldetektering	Stödjad
Energiförbrukning	Låg effektanvändning: 10 till 12 Ma
Sändningsavstånd	Upp till 5 km
Överföringsläge	FIFO eller direktläge
Icke-blockerande dataöverföring	Stödjad
Moduleringsmetoder	Ook, gfsk, gmsk, fsk
Antenn	Extern antenn för utökat intervall, gjord av Semtech
Användarkonfigurerbara parametrar	Felkorrigeringshastighet, bandbredd, spridningsfaktor
Signalhantering	Olika signaler kan överföra via en liknande kanal utan störningar
Anti-jammande stöd	56 DB Super Anti-Jamming Channel Support

Gränssnitt SX1278 LORA RF -modul med Arduino

Att ansluta SX1278 LORA RF-modulen till en Arduino involverar inrättande av ett sändar-mottagarpar med två Arduino UNO-kort.SX1278-modulen fungerar med en frekvens på 433 MHz, vilket ger en pålitlig lösning med låg effekt för säker, långväga trådlös kommunikation.Detta gör det värdefullt för IoT (Internet of Things) och M2M (maskin-till-maskin) applikationer.Med denna installation kan enheter som sensorer och gateways kommunicera trådlöst och bilda ryggraden i moderna automatiseringssystem.Gränssnittet kräver specifik hårdvara: två SX1278 LORA -moduler, två Arduino UNO -kort, en DHT11 -sensor för temperatur- och fuktmätningar, en 16 × 2 LCD -modul för visning av data och jumpertrådar för anslutningar.Sändaren samlar in miljödata med DHT11 -sensorn och skickar den trådlöst till mottagaren, som visar data på LCD -skärmen.

Sändande sida: Ställa in Lora med Arduino

För att konfigurera sändaren är exakta ledningar mellan SX1278 LORA -modulen och Arduino UNO nödvändigt.Modulen innehåller 16 stift, bland vilka 6 är GPIO och 4 är markstift.Korrekt anslutningar säkerställer en stabil kommunikationslänk.Anslut först Lora -modulens 3.3V- och markstift till Arduinos motsvarande stift.Använd sedan jumpertrådar för att länka kommunikationsstiften: NSS, DIO0, SCK, MISO, MOSI och RST till specifika Arduino digitala stift.Fäst sedan DHT11 -sensorn till Arduino.Denna sensor mäter temperatur och fuktighet och bildar data som ska överföras.Denna konfiguration förbereder sändaren för att samla in miljödata och skicka dem trådlöst.Överföringsens tillförlitlighet beror på både exakta PIN -tilldelningar och hårdvarans kompatibilitet.När det är i drift är detta system lämpligt för applikationer som fjärrdataövervakning eller långdistansdataöverföring.

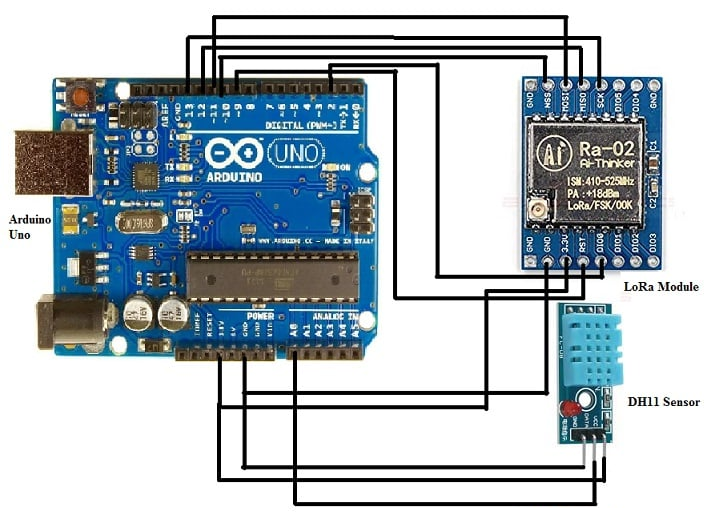

Gränssnitt Lora med Arduino Uno vid sändande sida

Mottagningssidan: Ställa in Lora med Arduino och LCD -display

Den mottagande sidan replikerar mycket av sändarinställningen men innehåller en 16 × 2 LCD -modul för datavisualisering.Lora -modulens anslutningar (kraft- och kommunikationsstift) är identiska med sändaren, vilket säkerställer konsekvent prestanda över båda ändarna.LCD -modulen kräver ytterligare anslutningar för ström, data och kontrolllinjer enligt följande:

• Anslut VSS till GND och VDD till 5V för kraft.

• Fäst VO till GND för att kontrollera kontrast.

• Länk RS-, RW-, E- och datalinjer (D4 till D7) till motsvarande Arduino -stift.

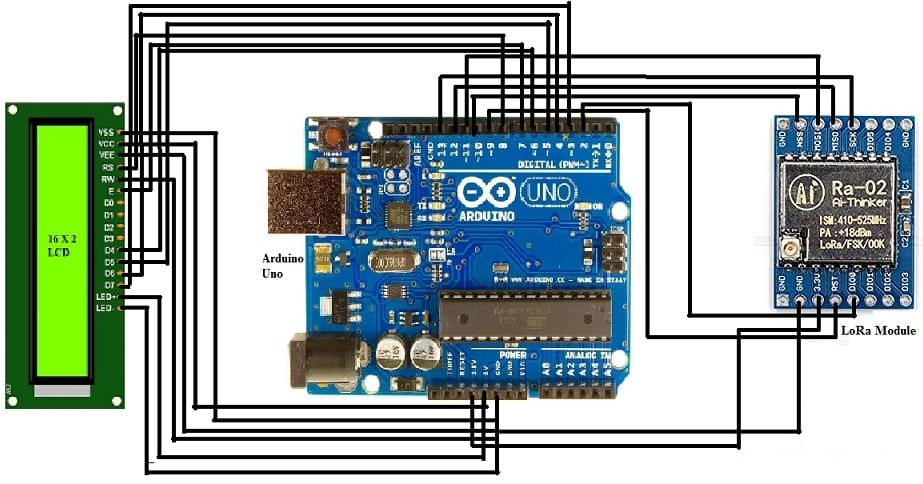

Gränssnitt Lora med Arduino Uno på mottagarsidan

Arduino -kod: Konfigurera sändare och mottagare

Kodningsprocessen utnyttjar Arduinos bibliotek för att hantera sensorinmatning, dataöverföring och mottagning.Sändarens kod använder SPI-, LORA- och DHT -biblioteken för att samla in temperatur- och luftfuktighetsdata, formatera den och skicka den över LORA -modulen.Steg i koden inkluderar:

• Initialisera Lora -frekvensen vid 433MHz.

• Läsningssensordata med DHT -biblioteket.

• Formatera uppgifterna med en avgränsare ('C') för enklare avkodning av mottagaren.

• Sända formaterade data.

Mottagarens kod är utformad för att avkoda inkommande paket och visa de extraherade data på LCD -skärmen.Det utför följande uppgifter:

• Konfigurerar LORA -modulen för att lyssna på datapaket.

• Avkodar paketen och säkerställer formatet matchar avgränsaren.

• Uppdaterar LCD -skärmen med de mottagna temperatur- och fuktavläsningarna.

SX1278 LORA RF -modulapplikationer

Framstegande jordbruk

SX1278 LORA RF-modulen spelar en roll i modernisering av jordbruket genom dess långsiktiga kommunikationsförmåga.Genom att möjliggöra tidsdelning mellan sensorer spridda över stora jordbruksmarker hjälper dessa moduler jordbrukare att övervaka grödhälsa, markfuktighet och miljöförhållanden.Detta möjliggör smartare beslutsfattande, förbättrade avkastningar och bättre resurshantering.Jordbrukarna har sett ökad produktivitet och ett starkare engagemang för hållbar praxis och belyser modulens påverkan på att driva innovation inom jordbruket.

Öka IoT -anslutning

SX1278 -modulen är en kärna för IoT -ekosystem, driver framsteg inom områden som smarta städer och sjukvård.Dess förmåga att tillhandahålla kommunikation med låg energi, långväga säkerställer tillförlitliga anslutningar i även de mest komplexa nätverk.Denna tillförlitlighet är viktig eftersom IoT fortsätter att expandera, med modulen som uppfyller det växande behovet av stabil, högpresterande kommunikation över flera enheter.Många ser SX1278 som bra för att bygga skalbara, framtida redo IoT-infrastrukturer.

Stödja industriell effektivitet

I industriella miljöer förbättrar SX1278 -moduler fjärrövervakning och tillgångshantering.De säkerställer ett jämnt flöde av sensordata till centrala system, vilket möjliggör bättre operationer, förutsägbart underhåll och ökad säkerhet.Med stark signal pålitlighet och bred täckning presterar modulen bra i utmanande miljöer, minskar driftstopp och förbättrar driftseffektiviteten.Dess flexibilitet gör ett utmärkt verktyg för att driva innovation inom tillverkning och produktion.

Revolutionerande hemautomation

SX1278 -modulen är kärnan i smart hemteknologi, vilket möjliggör effektiv kommunikation mellan enheter som belysning, säkerhetssystem och klimatkontroll.Genom att stödja både Star- och Mesh -nätverkskonfigurationer säkerställer det sömlösa interaktioner mellan system och främjar mer intelligenta och lyhörda levnadsmiljöer.Denna stabila och långtgående anslutning förbättrar bekvämlighet, energieffektivitet och anpassning, omvandling av hem till dynamiska, interaktiva utrymmen.

Utöka kommersiella möjligheter

SX1278 Moduler låser upp nya möjligheter mellan branscher som kräver pålitlig kommunikation med lång räckvidd, inklusive logistik och detaljhandel.Deras anpassningsförmåga gör dem lämpliga för olika kommersiella applikationer, med efterfrågan på avancerade kommunikationslösningar som fortsätter att växa.
