Shielding Grounding Methods: Hur man minskar EMI i kabelsystem

Avskärmande jordning hjälper dig att skydda dina signaler från elektromagnetiska störningar och oönskat brus i elektroniska system.I den här artikeln får du lära dig vad skärmjordning är och hur den skiljer sig från signaljordning.Du kommer också att förstå nyckelmetoderna som används för lågfrekventa, högfrekventa och blandade frekvenssystem.Dessutom kommer du att utforska kabeltyper, vanliga misstag och var dessa metoder används.

Katalog

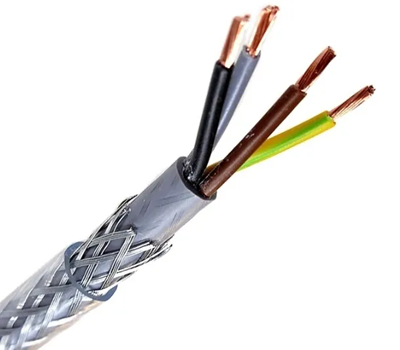

Figur 1. Skärmad kabelstruktur

Vad är skärmjordning?

Skärmjordning är processen att ansluta en kabels ledande skärm till en referensjord för att minska elektromagnetisk störning (EMI) och oönskat brus.Skölden, vanligtvis gjord av flätad koppar eller folie som visas i figur 1, fungerar som en barriär som blockerar externa elektriska störningar från att påverka signalen inuti.Genom att styra störningar till jord hjälper det till att bibehålla signalintegriteten och förbättrar systemets övergripande prestanda.Denna metod används flitigt i elektroniska system där stabila och rena signaler är viktiga.Det är en viktig del av designen för elektromagnetisk kompatibilitet (EMC).

Till skillnad från signaljordning, som ger en returväg för ström i en krets, fokuserar skärmjordning endast på att skydda signaler från brus.Den bär inte normal driftström utan hanterar istället inducerade störningar.Denna distinktion är viktig eftersom att blanda dessa roller kan leda till prestationsproblem.Sköldjordning är utformad för att isolera brus, medan signaljordning säkerställer korrekt kretsfunktion.Att hålla dessa funktioner åtskilda bidrar till att förbättra tillförlitligheten och minskar elektriska störningar.

Lågfrekvent sköldjordningsmetod

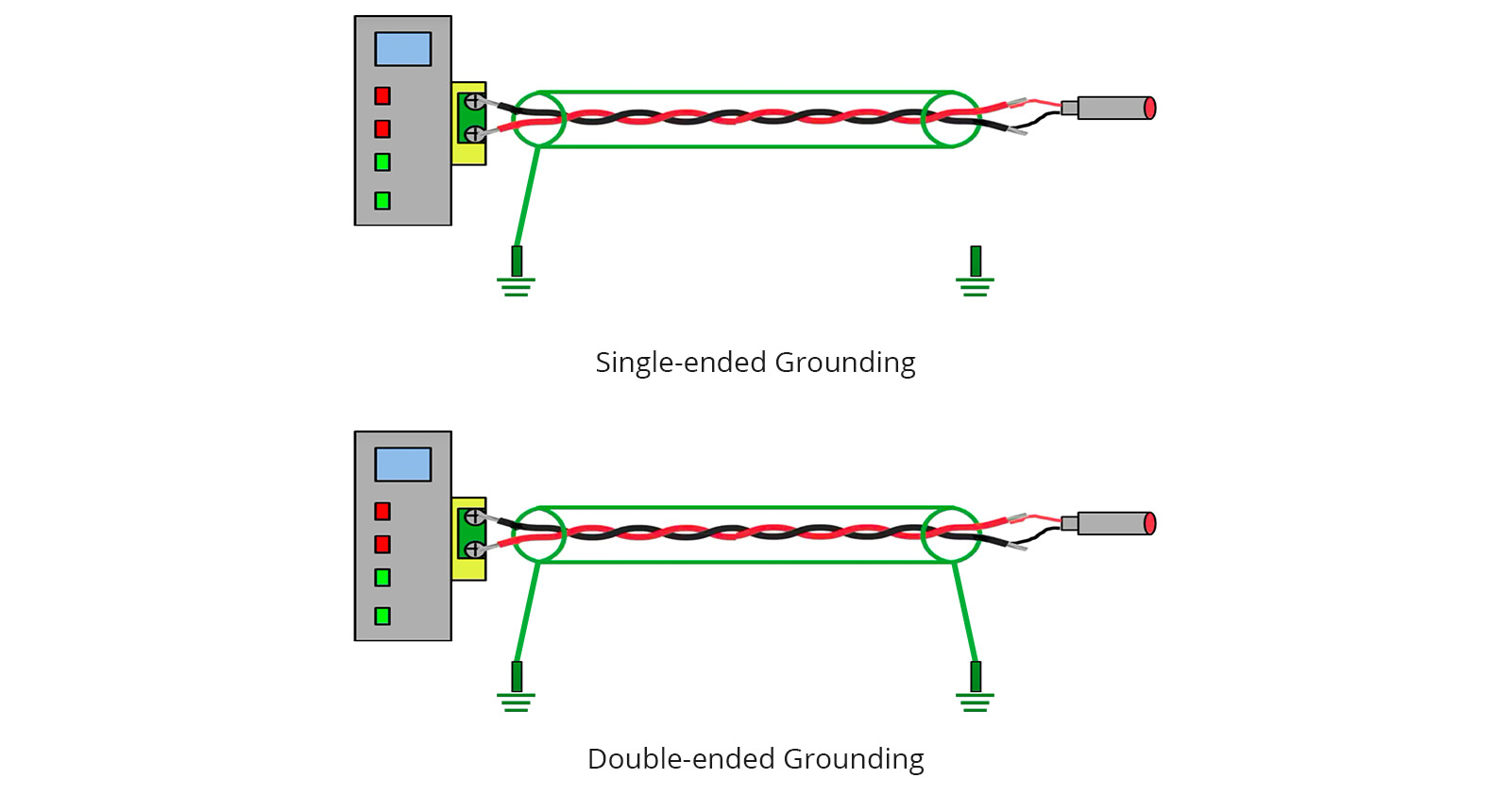

Figur 2. Enkel- och dubbeländig jordning

Lågfrekvent skärmjordning är en metod som används för att minska brus i system som arbetar med lägre signalfrekvenser, vanligtvis under några kilohertz.I detta tillvägagångssätt är kabelskärmen jordad vid endast en punkt, känd som enpunktsjordning.Denna metod förhindrar cirkulerande strömmar, även kallade jordslingor, som kan introducera oönskat brus i systemet.Jordningspunkten väljs vanligtvis antingen vid signalkällan eller belastningen, beroende på systemdesign.Som illustreras i figur 2 säkerställer jordning i ena änden en stabil referens utan att skapa en slingbana.Denna teknik är enkel och effektiv för lågfrekventa applikationer.

Enpunktsjordning fungerar genom att eliminera flera jordbanor som kan tillåta ström att flöda genom skärmen.När båda ändarna är jordade vid låga frekvenser kan skillnader i jordpotential göra att brusströmmar cirkulerar.Genom att bara jorda ena änden fungerar skärmen enbart som en skyddande barriär snarare än en strömbana.Att välja mellan jordning från källänden och jordning i belastningsänden beror på var störst sannolikhet kommer in i systemet.Denna metod används ofta i ljudsystem, instrumentering och styrkretsar.Den ger tillförlitlig brusreducering utan att göra designen mer komplex.

Högfrekvent sköldjordningsmetod

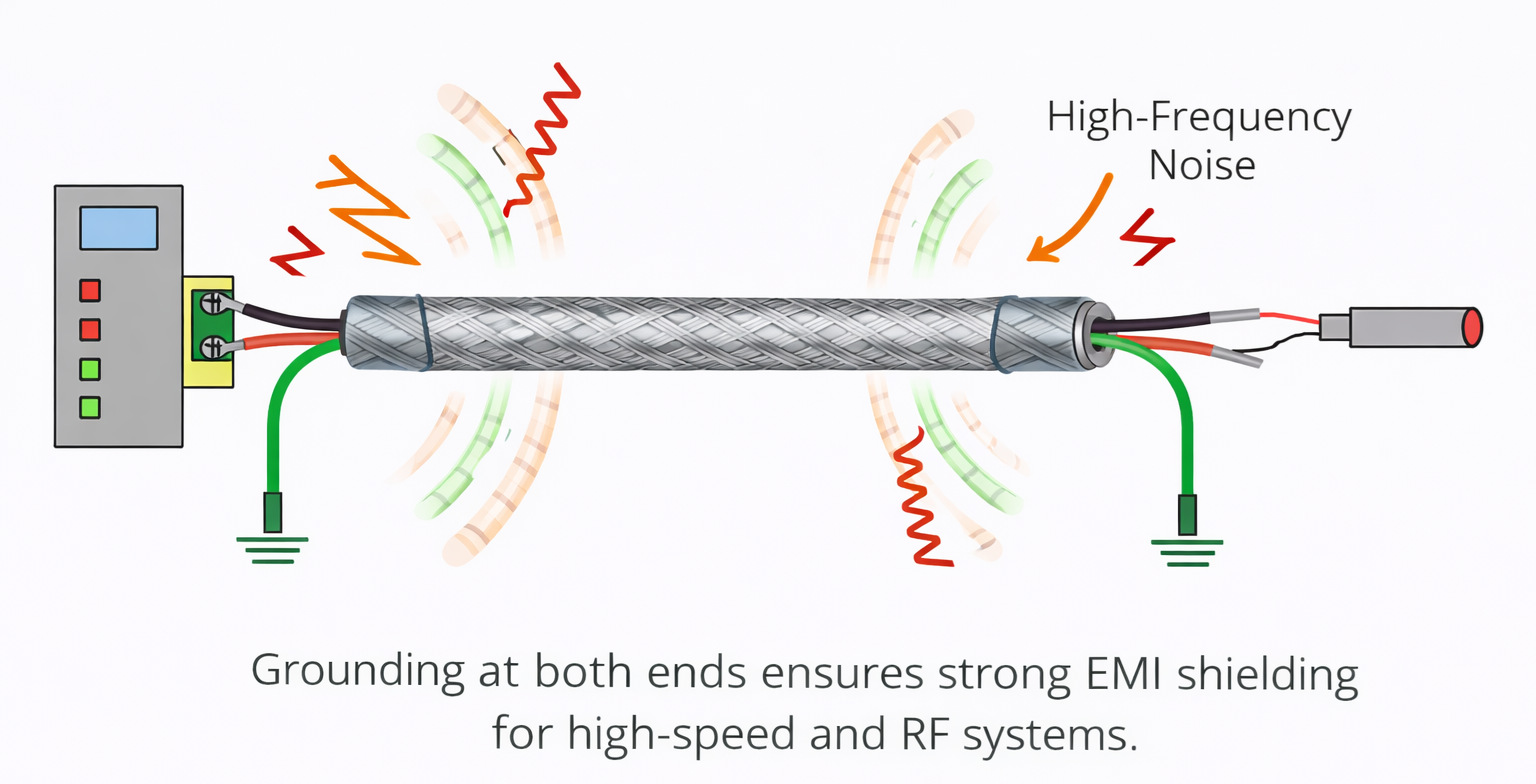

Figur 3. Högfrekvent sköldjordningsmetod

Högfrekvent skärmjordning är en teknik som används för att kontrollera elektromagnetiska störningar i system som arbetar vid höga frekvenser.Vid dessa frekvenser beter sig brus annorlunda och kan lätt kopplas till kablar genom elektromagnetiska fält.För att åtgärda detta måste skärmen vara jordad på flera punkter, vanligtvis i båda ändarna av kabeln.Detta skapar en lågimpedansbana som gör att högfrekvent brus effektivt kan dräneras till jord.Till skillnad från lågfrekventa metoder är målet här att minimera impedansen snarare än att förhindra strömslingor.Detta tillvägagångssätt är bra i höghastighets- och RF-system.

Jordning i båda ändarna förbättrar skärmningseffektiviteten genom att minska skärmens impedans över hela dess längd.Vid höga frekvenser kan även små luckor eller ojordade sektioner fungera som antenner och tillåta brus att komma in eller släppa ut.Genom att ansluta båda ändarna till jord bildar skärmen en kontinuerlig barriär mot störningar.Denna metod förbättrar EMI-dämpningen och säkerställer bättre signalkvalitet i krävande miljöer.Det används ofta i kommunikationssystem, höghastighetsdatalinjer och RF-applikationer.Korrekt implementering säkerställer ett starkt skydd mot externa bullerkällor.

Hybrid skärmjordningsteknik

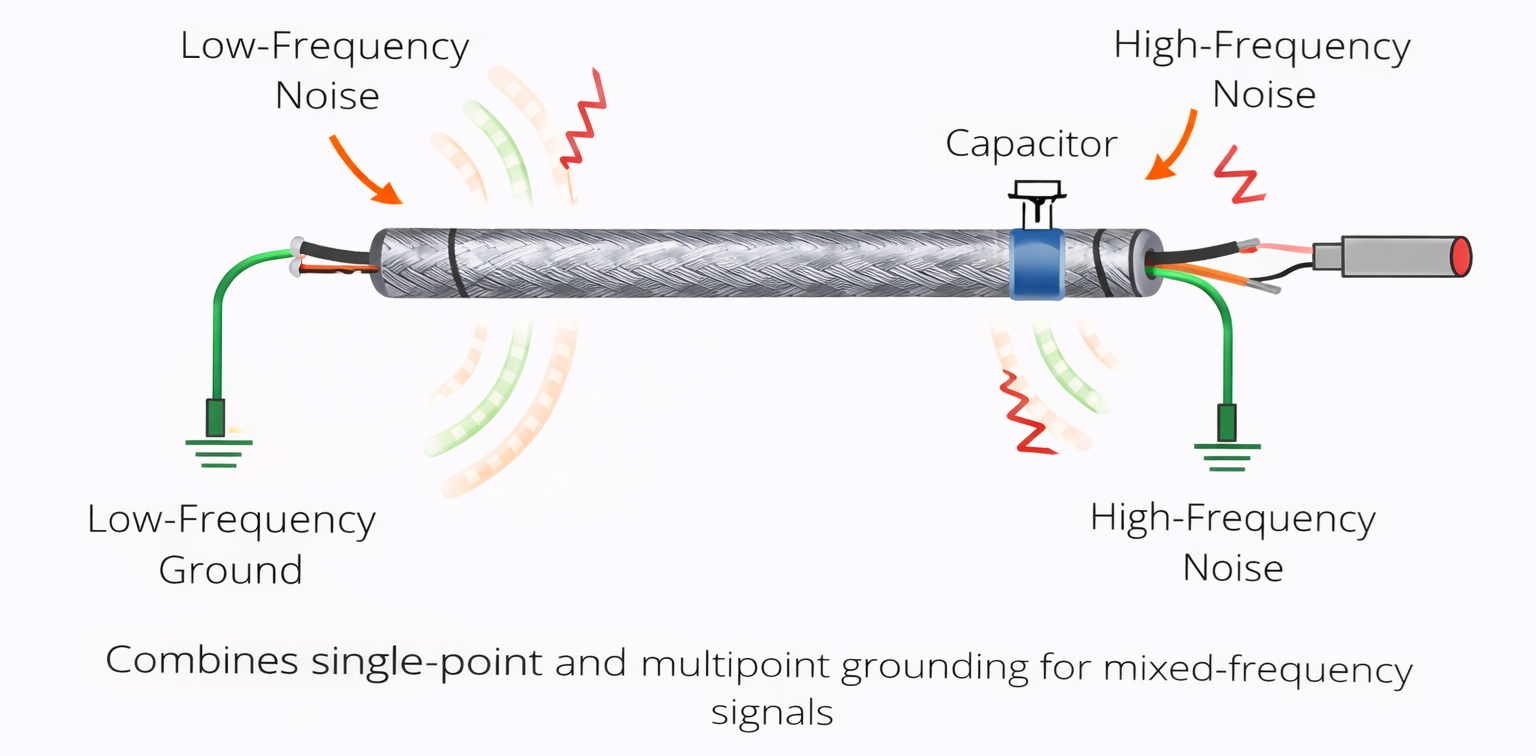

Figur 4. Hybridsköldjordningsteknik

Hybrid skärmjordning är en metod som kombinerar enpunkts- och flerpunktsjordning för att hantera system med blandade frekvenssignaler.Den använder komponenter som kondensatorer för att tillåta högfrekvent brus att passera till jord samtidigt som lågfrekventa strömmar blockeras.Detta tillvägagångssätt ger flexibilitet genom att adressera både lågfrekventa och högfrekventa störningar i en enda design.Skärmen kan vara direkt jordad i ena änden medan den är ansluten via en kondensator i den andra änden.Detta skapar en kontrollerad väg för olika typer av buller.Det används ofta i komplexa elektroniska system.

Denna teknik fungerar genom att separera hur olika frekvenser interagerar med skölden.Lågfrekventa signaler styrs av begränsande jordanslutningar, medan högfrekvent brus omdirigeras säkert genom kapacitiva banor.Kondensatorn fungerar som ett frekvensberoende element och tillåter endast oönskade högfrekventa signaler att passera.Detta hjälper till att upprätthålla signalstabilitet utan att introducera problem med jordslingor.Hybridjordning är användbar i system där både analoga och digitala signaler finns.Det erbjuder en balanserad lösning för att förbättra den övergripande elektromagnetiska kompatibiliteten.

Dubbellagers skärmad kabeljordning

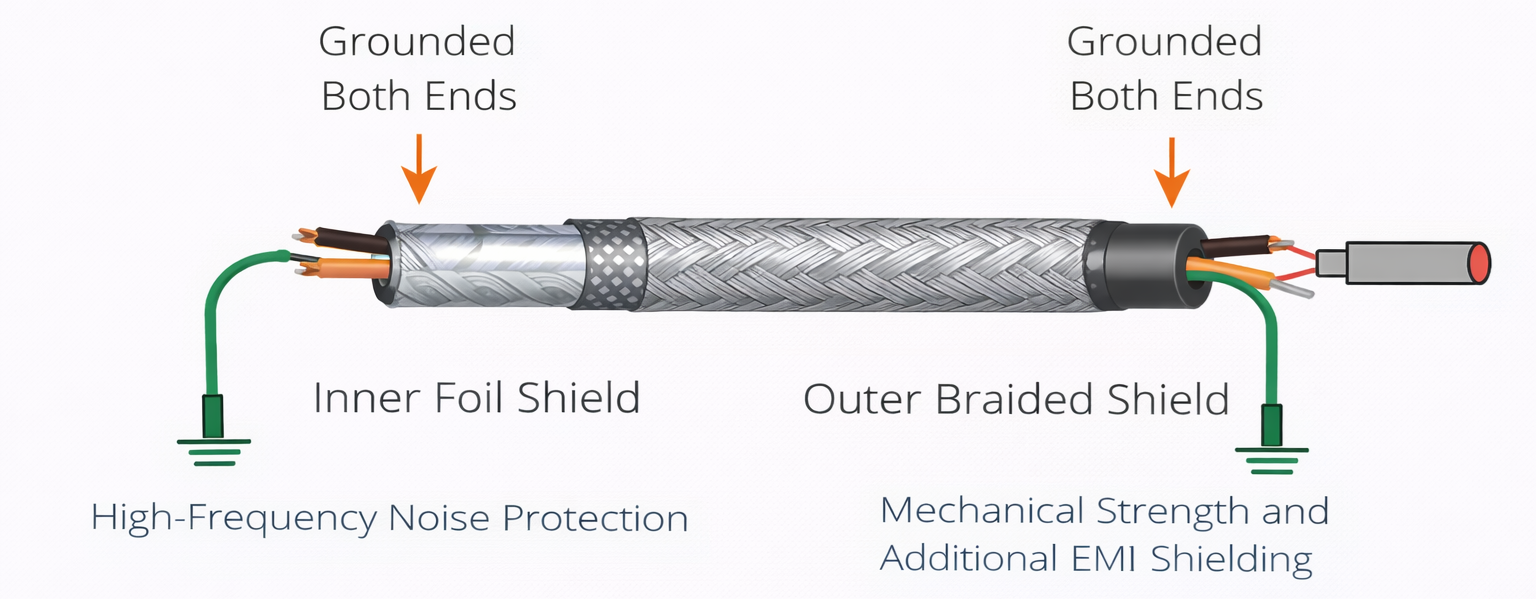

Figur 5. Skärmad kabeljord med dubbelt lager

Dubbellagers skärmad kabeljordning avser användningen av kablar med två separata skärmningslager, vanligtvis en inre folieskärm och en yttre flätad skärm.Varje lager tjänar ett annat syfte för att skydda signaler från störningar.Den inre skölden ger högfrekvent bullerskydd, medan den yttre skölden erbjuder mekanisk styrka och ytterligare EMI-avskärmning.Korrekt jordning av dessa lager är viktigt för att maximera deras effektivitet.Varje skärm kan vara jordad på olika sätt beroende på systemkrav.Denna metod används ofta i högpresterande applikationer.

I många konstruktioner är den yttre skärmen jordad i båda ändar för att ge starkt EMI-skydd, medan den inre skärmen kan vara jordad i ena änden för att undvika oönskade strömmar.Denna separation hjälper till att kontrollera hur brus hanteras i kabeln.Dubbelskiktsstrukturen förbättrar skärmningsprestandan över ett brett frekvensområde.Det används ofta i känsliga system som medicinsk utrustning, kommunikationsutrustning och industriella kontroller.Korrekt jordning säkerställer att båda lagren fungerar tillsammans utan störningar.Detta tillvägagångssätt förbättrar signalens tillförlitlighet och minskar brusexponeringen.

Hur väljer man rätt skärmningsjordningsmetod?

Att välja rätt skärmningsjordningsmetod beror på ditt systems frekvens och brusmiljö.

Identifiera först om ditt system arbetar vid låga eller höga frekvenser.Lågfrekvenssystem drar vanligtvis nytta av enpunktsjordning, medan högfrekvenssystem kräver flerpunktsjordning.Att förstå denna skillnad hjälper till att undvika prestandaproblem.Detta steg säkerställer att metoden matchar signalens beteende.Det utgör grunden för ditt beslut.

Utvärdera sedan vilken typ av kabel som används i ditt system.Skärmade kablar varierar i konstruktion, inklusive enkel- och dubbelskiktsdesign.Kabelstrukturen påverkar hur jordning ska appliceras.Att välja rätt metod säkerställer maximal skärmningseffektivitet.Detta steg hjälper också till att förhindra installationsfel.Korrekt kabelbedömning förbättrar systemets övergripande tillförlitlighet.

Tänk sedan på systemets jordningsmiljö.Kontrollera potentiella skillnader mellan jordpunkter som kan orsaka brus.En stabil och konsekvent markreferens är viktig för effektiv avskärmning.Detta hjälper till att minska störningar och bibehålla signalkvaliteten.Markförhållanden påverkar prestandan direkt.Noggrann utvärdering undviker framtida problem.

Analysera sedan bruskällorna i din applikation.Bestäm om störningar kommer från extern utrustning, kraftledningar eller interna kretsar.Att känna till källan hjälper dig att välja den mest effektiva jordningsstrategin.Detta steg förbättrar EMI-kontroll och systemstabilitet.Det hjälper också till att optimera skärmningsprestanda.Noggrann identifiering leder till bättre resultat.

Granska sedan systemets komplexitet och designbegränsningar.Vissa metoder kräver ytterligare komponenter eller noggrann layoutplanering.Välj en metod som passar din design utan att lägga till onödig komplexitet.Detta säkerställer enklare implementering och underhåll.Enkelhet förbättrar ofta tillförlitligheten.Balansera prestanda med funktionalitet.

Slutligen, testa och validera din valda metod.Mät systemets prestanda efter att jordning har applicerats.Kontrollera brusreducering och signalstabilitet.Testning säkerställer att metoden fungerar som förväntat under förhållanden.Det tillåter även justeringar om det behövs.Verifiering krävs för att uppnå optimala resultat.

Vanliga misstag vid jordning av skärmskikt

Att undvika vanliga misstag krävs för effektiv skärmningsprestanda.

• Jorda båda ändarna vid låg frekvens oavsiktligt

Detta kan skapa jordslingor som introducerar oönskat brus i systemet.Många konstruktioner förbiser detta problem, vilket leder till försämrad signalkvalitet.Det händer ofta när jordningsbeslut fattas utan att ta hänsyn till frekvensen.Noggrann planering hjälper till att förhindra detta problem.

• Använder fel jordningspunkt

Att välja en felaktig jordningsplats kan minska skärmningens effektivitet.Om markreferensen är instabil kan det hända att brus inte omdirigeras korrekt.Detta kan resultera i inkonsekvent systemprestanda.Rätt val av jordpunkt är viktigt.

• Dålig kvalitet på skärmanslutningen

Lösa eller ofullständiga anslutningar kan öka motståndet och minska skärmningseffektiviteten.Även små luckor kan tillåta buller att komma in i systemet.Att säkerställa solida och kontinuerliga anslutningar förbättrar prestandan.Kvalitetsinstallation krävs.

• Ignorera kabeltyp och struktur

Olika kablar kräver olika jordningsmetoder.Att tillämpa samma metod på alla kablar kan leda till dåliga resultat.Att förstå kabeldesign hjälper till att välja rätt teknik.Detta undviker onödiga prestandaproblem.

• Blandning av signal och skärm jordar felaktigt

Att kombinera dessa jordar kan introducera brus i känsliga kretsar.Var och en har olika roller och bör hanteras separat.Felaktig blandning kan minska systemets tillförlitlighet.Tydlig separation förbättrar prestandan.

• Brist på testning efter installation

Att hoppa över validering kan lämna dolda problem i systemet.Utan testning är det svårt att bekräfta om jordning är effektiv.Detta kan leda till långsiktiga prestationsproblem.Testning säkerställer korrekt implementering.

Tillämpningar av jordningsmetoder för skärmskikt

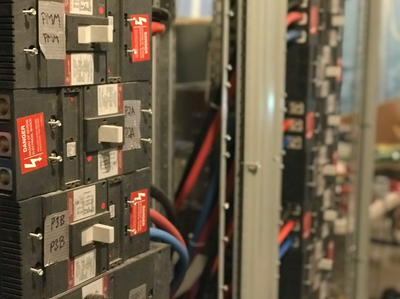

Figur 6. Industriell elpanel med skärmad ledning

Avskärmande jordningsmetoder används i stor utsträckning inom olika branscher för att säkerställa tillförlitlig signalöverföring.

1. Ljudsystem

Sköldjordning används i ljudutrustning för att förhindra brum och brus.Det hjälper till att bibehålla tydlig ljudkvalitet genom att minska störningar.Korrekt jordning säkerställer stabil signalöverföring.Detta är viktigt i både konsument- och professionella ljudinställningar.

2. RF och kommunikationssystem

Högfrekventa system förlitar sig på effektiv avskärmning för att förhindra signalförlust.Jordning hjälper till att kontrollera elektromagnetiska störningar i kommunikationslinjer.Det säkerställer tillförlitlig dataöverföring.Detta är bra i trådlös och nätverksutrustning.

3. Industriella styrsystem

I industriella miljöer är elektriskt brus vanligt på grund av tunga maskiner.Skärmjordning skyddar styrsignaler från störningar.Det förbättrar systemets stabilitet och noggrannhet.Detta är viktigt för automations- och övervakningssystem.

4. Medicinsk utrustning

Känsliga medicintekniska produkter kräver rena och stabila signaler.Sköldjordning hjälper till att förhindra störningar som kan påverka mätningar.Det säkerställer korrekt drift av diagnostiska verktyg.Tillförlitligheten är stor i vårdtillämpningar.

5. Dataöverföringssystem

Höghastighetsdatakablar behöver stark skärmning för att bibehålla signalintegriteten.Jordning minskar brus som kan orsaka datafel.Den stöder stabil och snabb kommunikation.Detta är utmärkt i moderna digitala system.

6. Kraftdistributionssystem

Sköldjordning används för att kontrollera brus i kraftledningar och utrustning.Det hjälper till att skydda känsliga komponenter från elektriska störningar.Detta förbättrar systemets effektivitet och säkerhet.Korrekt jordning är nyckeln i energihanteringssystem.

Slutsats

Avskärmande jordning spelar en roll för att bibehålla signalintegriteten genom att styra störningar bort från känsliga kretsar.Olika metoder, såsom enpunkts-, flerpunkts- och hybridjordning, tillämpas baserat på systemfrekvens och designkrav.Korrekt kabelval, jordningsstrategi och installationsmetoder påverkar den totala prestandan avsevärt.Genom att förstå dessa principer och undvika vanliga fel kan system uppnå tillförlitlig drift och effektiv brusreducering.
