Silicon Photonics Explained: Hur det fungerar, komponenter, integration och applikationer

Silikonfotonik låter dig använda ljus istället för elektricitet för att flytta data inuti och mellan chips.I den här artikeln kommer du att lära dig vad det är, hur det fungerar och nyckelkomponenterna som gör att det fungerar.Du kommer också att utforska olika integrationsmetoder, förpackningsutvecklingar och var denna teknik används.I slutet kommer du att förstå hur det hjälper till att förbättra hastigheten och effektiviteten i moderna system.

Katalog

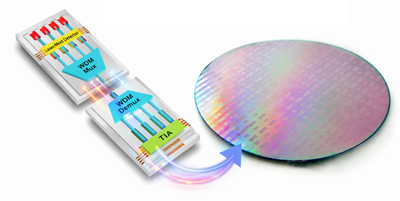

Figur 1. Silicon Photonics Översikt

Vad är Silicon Photonics?

Kiselfotonik är en teknik som använder ljus (fotoner) istället för elektricitet (elektroner) för att överföra data på kiselbaserade chips.Den möjliggör höghastighetsdatakommunikation genom att styra ljussignaler genom mikroskopiska strukturer tillverkade med standardhalvledarprocesser.Till skillnad från traditionella elektroniska system som förlitar sig på elektrisk ström, använder kiselfotonik optiska signaler, som kan bära mer data med mindre signalförlust över avstånd.Detta tillvägagångssätt möjliggör snabbare och mer effektiv dataöverföring inom och mellan enheter.Kärnkonceptet bygger på att ersätta elektronrörelse med fotonutbredning, vilket minskar resistansrelaterade begränsningar.Som ett resultat är kiselfotonik allmänt erkänt som en nyckelteknologi för nästa generations höghastighetskommunikationssystem.

Komponenter i Silicon Photonics

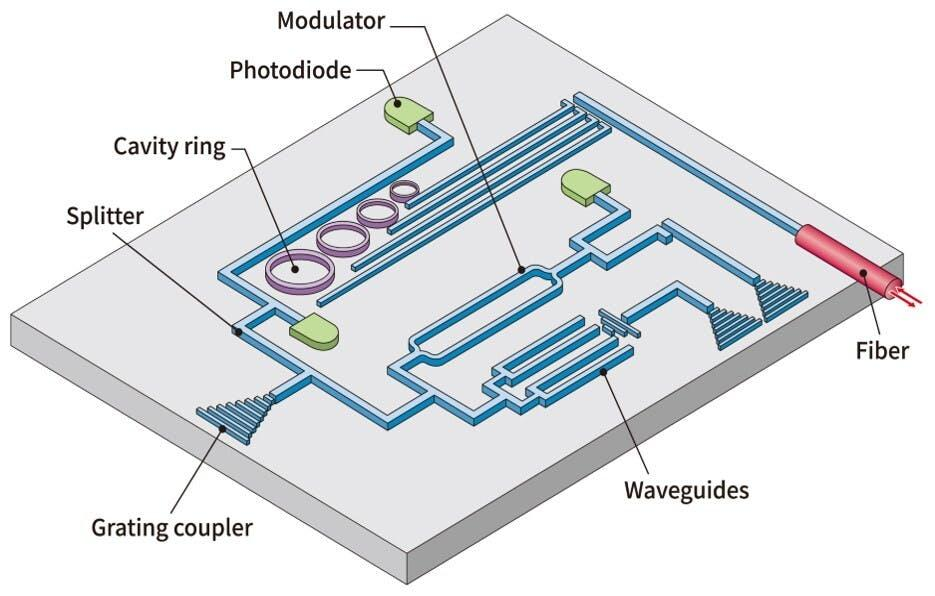

Figur 2. Silikonfotoniska komponenter

• Vågledare

Vågledare är strukturer som styr ljussignaler över kiselchipset.De begränsar och riktar fotoner längs fördefinierade banor med minimal förlust.Dessa strukturer är vanligtvis gjorda av kisel på grund av dess höga brytningsindex.De utgör grunden för att dirigera optiska signaler inom systemet.

• Modulator

En modulator kodar elektriska data till en optisk signal genom att ändra ljusegenskaperna.Det kan ändra ljusets intensitet, fas eller frekvens för att representera data.Denna process gör att digital information kan överföras med hjälp av ljus.Det spelar en roll för att omvandla elektriska signaler till optisk form.

• Fotodetektor (Fotodiod)

En fotodetektor omvandlar inkommande ljussignaler tillbaka till elektriska signaler.Den känner av optisk effekt och genererar en motsvarande elektrisk ström.Detta gör det möjligt för systemet att tolka överförda data i den mottagande änden.Det är viktigt för att slutföra den optiska kommunikationsprocessen.

• Laserkälla

Lasern genererar en koherent ljussignal som används som bärare för dataöverföring.Det ger en stabil och högintensiv optisk källa.Detta ljus injiceras i kiselfotonkretsen.Den fungerar som startpunkten för det optiska signalflödet.

• Gallerkoppling / Fiberkoppling

Kopplare ansluter optiska fibrer till kiselchipet.De möjliggör effektiv överföring av ljus mellan externa fibrer och vågledare på chipet.Dessa strukturer är designade för att matcha optiska lägen för minimal förlust.De fungerar som gränssnittet mellan kommunikation på chipnivå och systemnivå.

• Splitter

En splitter delar upp en enda optisk signal i flera vägar.Det gör att en ingångssignal kan distribueras över olika kanaler.Detta är användbart för parallell dataöverföring eller signaldirigering.Det hjälper till att öka systemets flexibilitet.

• Kavitetsringresonator

En kavitetsring är en cirkulär vågledarstruktur som används för att filtrera eller välja specifika våglängder.Den stöder resonans vid vissa ljusfrekvenser.Detta möjliggör exakt kontroll av optiska signaler.Det används ofta i våglängdsfiltrering och modulering.

Hur fungerar en Silicon Photonic?

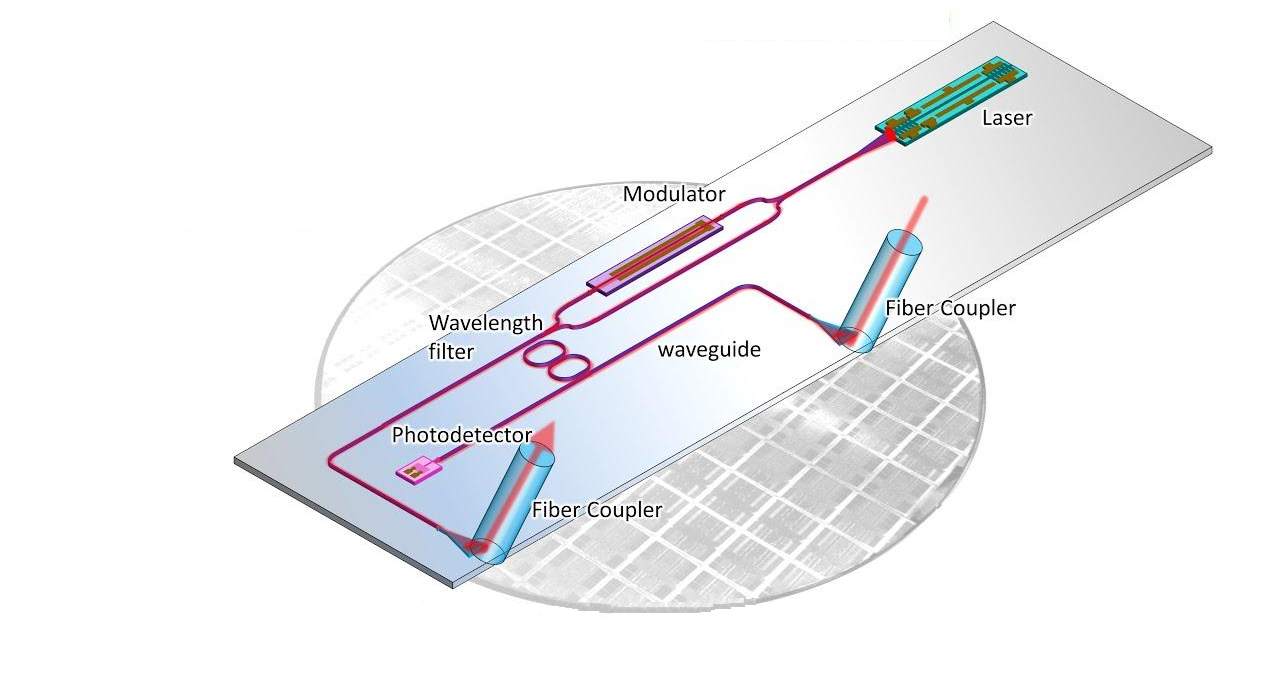

Figur 3. Kiselfotonisk arbetsprincip

Kiselfotonik fungerar genom att först generera en ljussignal som fungerar som en bärare för data.Detta ljus modifieras sedan för att representera information genom att koda elektriska signaler till optisk form.När den väl är kodad, riktas den optiska signalen genom mikroskopiska vägar över chipet.Dessa vägar tillåter signalen att färdas effektivt utan motståndet som vanligtvis finns i elektriska system.Överföringsprocessen säkerställer att stora datamängder kan förflyttas snabbt över korta eller långa avstånd.

Efter att ha färdats genom chippet når den optiska signalen den mottagande änden där den omvandlas tillbaka till en elektrisk signal.Denna omvandling tillåter elektroniska system att bearbeta överförda data.Hela processen innebär ett kontinuerligt flöde från ljusgenerering till signaldetektering.Varje steg säkerställer minimal signalförlust och hög dataintegritet.Detta steg-för-steg-flöde möjliggör höghastighets och pålitlig kommunikation inom moderna datorsystem.

Typer av kiselfotonisk integrationsarkitektur

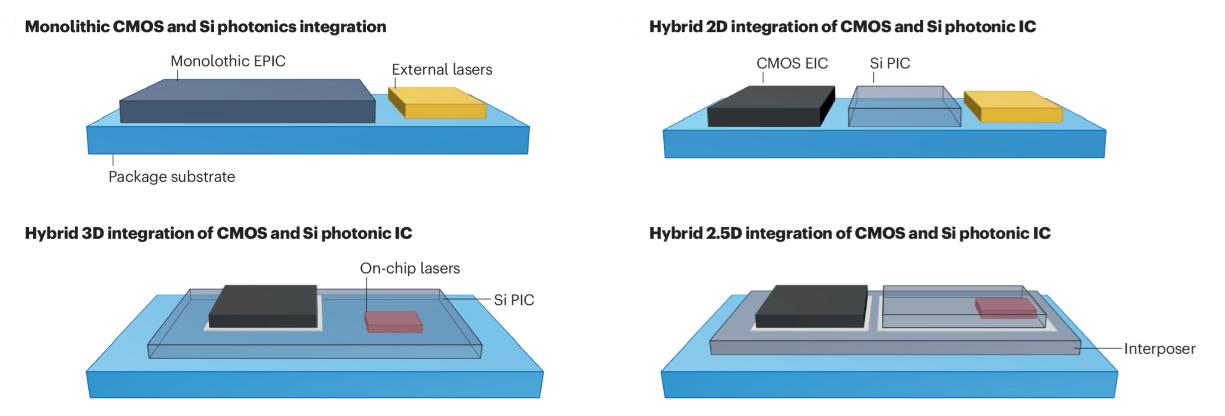

Figur 4. Integrationsarkitekturer

Monolitisk integration

Monolitisk integration är en designmetod där fotoniska och elektroniska komponenter tillverkas på samma kiselsubstrat.Denna metod tillåter både optiska och elektriska funktioner att samexistera inom ett enda chip.Integrationsprocessen använder standard CMOS-kompatibla tillverkningstekniker för att bygga ett enhetligt system.Det resulterar i kompakta konstruktioner med tätt integrerade signalvägar.Layouten visar ofta optiska och elektroniska regioner som delar samma baslager.Detta tillvägagångssätt förenklar sammankopplingar inom själva chippet.Det används vanligtvis för högintegrerade fotoniska integrerade kretsar.

Hybrid 2D-integration

Hybrid 2D-integration syftar på att placera fotoniska och elektroniska chips sida vid sida på samma plan.Varje chip tillverkas separat och sätts sedan ihop på ett delat substrat.Elektriska anslutningar länkar samman komponenterna över korta avstånd.Arrangemanget visar typiskt separata formar placerade bredvid varandra i en platt layout.Denna struktur möjliggör flexibilitet när det gäller att kombinera olika teknologier.Den stöder också oberoende optimering av varje chip före integration.Designen används ofta i modulära fotoniska system.

Hybrid 3D-integration

Hybrid 3D-integration innebär att fotoniska och elektroniska komponenter staplas vertikalt i flera lager.Detta tillvägagångssätt ökar integrationstätheten genom att använda den vertikala dimensionen.Signaler kan färdas mellan skikten genom vertikala sammankopplingar.Strukturen visar ofta skiktade chips placerade ovanpå varandra.Detta möjliggör kortare signalvägar och kompakt systemdesign.Den stöder avancerade förpackningstekniker för högpresterande system.Den staplade konfigurationen är idealisk för utrymmeseffektiv integration.

Hybrid 2.5D-integration

Hybrid 2.5D-integration använder en interposer för att ansluta separata fotoniska och elektroniska stansar.Mellanläggaren fungerar som ett mellanskikt som ger högdensitetssammankopplingar.Komponenter placeras ovanpå denna plattform snarare än direkt anslutna.Layouten visar vanligtvis flera matriser monterade på en delad basstruktur.Detta tillvägagångssätt möjliggör effektiv signaldirigering över systemet.Den stöder komplex integration utan fullständig vertikal stapling.Det används ofta i avancerade förpackningslösningar.

Utveckling av Silicon Photonics Packaging Technologies

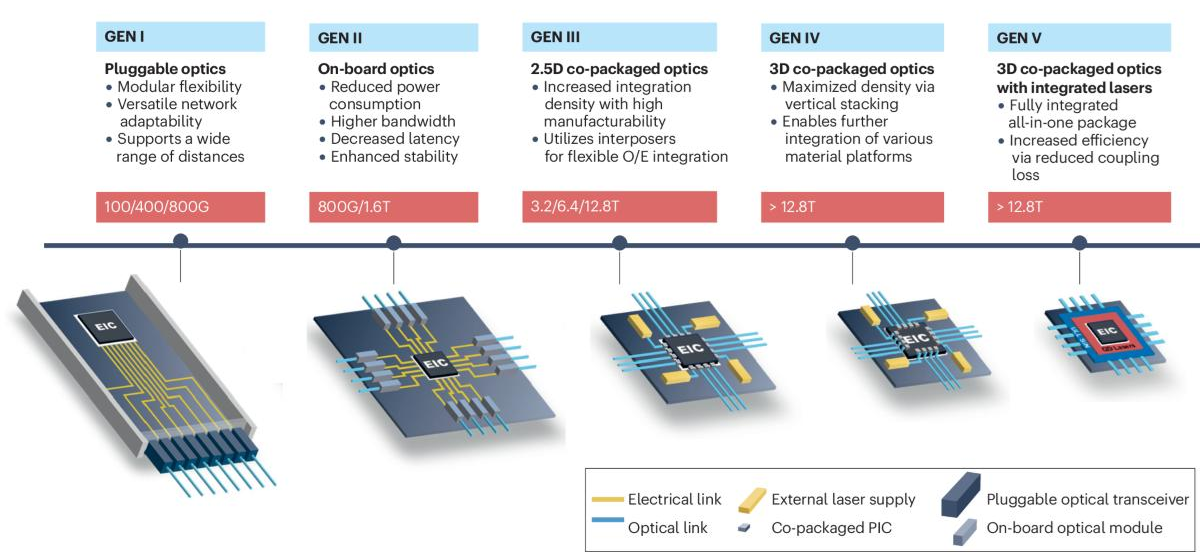

Figur 5. Förpackningsutveckling

• GEN I – Pluggbar optik

Denna generation använder externa optiska moduler anslutna till system via standardgränssnitt.Det ger flexibilitet vid driftsättning och enkelt utbyte.System kan anpassas till olika nätverkskrav.Elektriska anslutningar förblir dock relativt långa.Detta begränsar effektiviteten och ökar strömförbrukningen.

• GEN II – Optik ombord

Optiska komponenter flyttas närmare processorenheten på kortet.Detta minskar den elektriska spårlängden och förbättrar signalintegriteten.Det möjliggör högre bandbredd och lägre latenskommunikation.Strömförbrukningen minskar jämfört med pluggbara lösningar.Systemprestandan blir mer stabil och effektiv.

• GEN III – 2.5D sampaketerad optik

Detta steg introducerar närmare integration med interposer-baserade konstruktioner.Optiska och elektroniska komponenter är förpackade tillsammans i en kompakt struktur.Det möjliggör högre datadensitet och förbättrad signaldirigering.Bandbredden fortsätter att skalas avsevärt.Denna generation stöder avancerade datacenterkrav.

• GEN IV – 3D-sampaketerad optik

Vertikal stapling introduceras för att maximera integrationstätheten.Flera lager av komponenter kombineras i ett enda paket.Detta möjliggör kortare kommunikationsvägar och högre effektivitet.Det stöder integration av olika materialplattformar.Prestanda förbättras avsevärt för höghastighetssystem.

• GEN V – Helt integrerad fotonik

Denna generation uppnår full integration av optiska och elektroniska komponenter.Lasrar och fotoniska element är inbäddade i paketet.Det minskar kopplingsförlusterna och förbättrar effektiviteten.Systemet blir mycket kompakt och optimerat.Det representerar den framtida riktningen för kiselfotonikförpackningar.

Fördelar med Silicon Photonics

• Hög dataöverföringshastighet för moderna datorsystem

• Stöder extremt hög bandbredd för stora databelastningar

• Lägre strömförbrukning jämfört med elektriska sammankopplingar

• Minskad signalförlust över långa avstånd

• Kompakt och skalbar chipintegration

• Kompatibel med befintliga CMOS-tillverkningsprocesser

• Möjliggör snabbare kommunikation i datacenter och AI-system

Silicon Photonics utmaningar

• Svår integration av effektiva on-chip laserkällor

• Höga tillverknings- och förpackningskostnader

• Värmehanteringsproblem på grund av värmekänslighet

• Komplex inriktning krävs för optisk koppling

• Designkomplexitet i storskalig integration

• Begränsad materialkompatibilitet för vissa komponenter

Tillämpningar av Silicon Photonics

1. Datacenter

Silicon photonics möjliggör höghastighetsdataöverföring mellan servrar och lagringssystem.Den stöder storskalig molnbaserad infrastruktur.Optiska sammankopplingar minskar latens och strömförbrukning.Detta förbättrar systemets totala effektivitet.

2. Artificiell intelligens (AI) System

AI-arbetsbelastningar kräver snabb dataöverföring mellan processorer.Kiselfotonik ger hög bandbredd för parallell bearbetning.Den stöder datahantering i maskininlärningsmodeller.Detta förbättrar beräkningsprestandan.

3. Telekommunikation

Den används i fiberoptiska kommunikationsnät för långdistansdataöverföring.Kiselfotonik förbättrar signalkvaliteten och bandbreddskapaciteten.Den stöder höghastighetsinternet och 5G-infrastruktur.Detta möjliggör tillförlitlig global kommunikation.

4. High-Performance Computing (HPC)

HPC-system drar nytta av snabbare sammankopplingar mellan processorer.Kiselfotonik minskar kommunikationsflaskhalsar.Den stöder storskaliga simuleringar och vetenskaplig beräkning.Detta förbättrar bearbetningseffektiviteten.

5. Avkänning och avbildning

Kiselfotonik används i optiska sensorer för att detektera miljöförändringar.Det möjliggör exakt mätning av ljussignaler.Tillämpningar inkluderar medicinsk diagnostik och miljöövervakning.Detta förbättrar noggrannheten och känsligheten.

6. Konsumentelektronik

Det används allt mer i avancerade enheter som kräver snabb dataöverföring.Silicon photonics stöder högupplösta skärmar och AR/VR-system.Det möjliggör kompakta och effektiva konstruktioner.Detta förbättrar användarupplevelsen.

Silicon Photonics vs Electrical Interconnect vs Fiber Optics

Funktion	Kisel Fotonik	Elektrisk Sammankoppling	Fiberoptik
Signaltyp	Optisk (på chip, ~1310–1550 nm)	Elektrisk (kopparspår)	Optisk (fiber, ~1310–1550 nm)
Datahastighet (per körfält)	25–200 Gbps	10–112 Gbps	100–800+ Gbps
Total bandbredd	>1 msk per chip	<1 msk (begränsad av PCB)	>10 Tbps (WDM system)
Energi per bit	~1–5 pJ/bit	~10–50 pJ/bit	~5–20 pJ/bit
Signalförlust	~0,1–1 dB/cm (på chip)	~5–20 dB/m (höghastighets PCB)	~0,2 dB/km
Överföring Avstånd	mm till ~2 km	<1 m (hög hastighet)	10 km till >1000 km
Integration Nivå	Chip-skala (CMOS kompatibel)	Styrelsenivå (PCB spår)	Systemnivå (fiberkablar)
Kanaldensitet	>100 kanaler/chip	Begränsad av ruttutrymme	>100 kanaler/fiber (WDM)
Latens	~1–10 ps/mm	~50–200 ps/cm	~5 μs/km
Värmegenerering	Låg (minimal resistiv förlust)	Hög (I²R förluster)	Mycket låg
Fotavtryck	<10 mm² (fotonisk IC)	Stort PCB-område krävs	Extern fiber länkar
Design Komplexitet	Hög (optisk-elektrisk samdesign)	Låg–måttlig	Måttlig
Typiskt användningsfall	Chip-till-chip, datacenter, AI-acceleratorer	CPU, minne bussar, PCB-länkar	Långdistans telekom, stamnät
Skalbarhet Begränsa	Begränsad av koppling & förpackning	Begränsad av signalintegritet	Begränsad av dispersion & förstärkning

Slutsats

Kiselfotonik skickar data med hjälp av ljus, vilket gör kommunikationen snabbare och effektivare än elektriska signaler.Det fungerar genom nyckeldelar som vågledare, modulatorer, lasrar och fotodetektorer som hanterar hela signalprocessen.Olika konstruktioner och förpackningsmetoder hjälper till att förbättra prestandan och göra systemen mer kompakta.Även med vissa utmaningar används det i stor utsträckning i datacenter, AI, telekom och andra höghastighetsapplikationer.
