System på ett programmerbart chip (SOPC): teknik, design och applikationer

Den här guiden undersöker systemet på en programmerbar chip -teknik (SOPC), innovation i inbäddade system som kombinerar hårdvaruflexibilitet med mjukvaruanpassningsbarhet.Det täcker SOPC: s historia, applikationer inom branscher som telekommunikation, fordon och hälso- och sjukvård och erbjuder praktiska råd om implementering.

Katalog

Förstå SOPC -teknik och dess inverkan

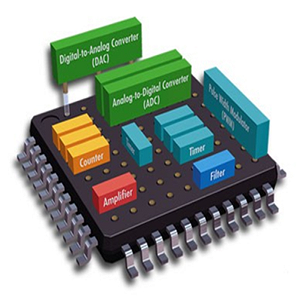

System på ett programmerbart chip (SOPC) är en revolutionerande framsteg inom halvledarteknologi som integrerar ett komplett system inklusive processorer, minne, gränssnitt och anpassad logik på ett enda, rekonfigurerbart chip.Till skillnad från traditionellt system på chips (SOC), som är hårdbundna och svåra att modifiera när de har använts, erbjuder SOPC: er flexibilitet att justera eller uppgradera både hårdvaru- och mjukvarukomponenter utan behov av dyra omformningar.Denna anpassningsförmåga har gjort SOPC till en spelväxlare för inbäddade system, vilket ger snabbare, effektivare och kostnadseffektiva lösningar.SOPC: er är värdefulla inom branscher som telekommunikation, fordon och sjukvård, där tekniken utvecklas snabbt och system måste anpassa sig till nya krav.Till exempel, inom fordonssektorn, möjliggör SOPC: er funktioner som adaptiv farthållare och kollisionsdetektering genom att tillåta uppdateringar till ombordssystem.Emellertid kräver framgångsrik SOPC -implementering en solid förståelse för både hårdvaru- och mjukvarudesignprinciper, tillsammans med en strategisk strategi för utveckling.

Tekniska aspekter av SOPC -design och testning

Systemets tekniska ramverk på ett programmerbart chip (SOPC) kretsar kring ett samdesign för hårdvara-mjukvara, som säkerställer bättre prestanda och flexibilitet i inbäddade system.Till skillnad från konventionella systemkonstruktioner kräver SOPC -utveckling en balanserad integration av båda hårdvarukomponenterna, som programmerbar logik, och mjukvaruprocesser för att uppnå sömlös funktionalitet.Denna samdesignprocess utnyttjar ofta avancerade mikroelektroniska förpackningstekniker, såsom Ball Grid Array (BGA), för att förbättra effektiviteten.Traditionella testmetoder, som logiska analysatorer, kommer dock att ta itu med komplexiteten hos SOPC, särskilt för diagnostik.För att övervinna dessa begränsningar har moderna simulering och felsökningsverktyg på chip, såsom Xilinx's ChipScope Integrated Logic Analyzer (ILA), blivit viktiga.Dessa verktyg övervakar och analyserar systembeteende direkt på chipet, vilket ger värdefull insikt för att förfina mönster och förbättra tillförlitligheten.Övergången mot felsökning på chip har förbättrat noggrannheten i diagnostik, identifierar och löser problem snabbare, vilket i slutändan förbättrar prestandan och robustheten hos SOPC-baserade system.

Funktioner och egenskaper

Sammanslagningsteknik

System på programmerbara chips (SOPC) visar en intrikat sammansmältning av systemet på chip (SOC), programmerbara logikenheter (PLD) och fältprogrammerbara grindmatriser (FPGA).Denna syntes fångar utmärkelsen av dessa tekniker och erbjuder en mångsidig plattform som kan anpassas till en mängd applikationer.

Central inbäddad processor

En SOPC integrerar vanligtvis minst en inbäddad processorkärna, som fungerar som det centrala navet för verksamheten.Den orkestrerar bearbetningsaktiviteterna och förbättrar beräkningskapaciteten och genomför de komplexa beräkningar som krävs för sofistikerade uppgifter och visar sin roll i framstegen idag.

Snabb datahantering med höghastighets RAM

Att införliva höghastighets-RAM i en SOPC spelar en roll för att påskynda databehandling och lagring.Detta minne är bra för applikationer som kräver bearbetning, där varje latens särskilt kunde påverka systemprestanda och resultat.Snabbdataåtkomstkrafter Avancerade funktioner tyst men ändå effektivt och visar upp dess närvaro.

Omfattande IP -kärnbibliotek

SOPC: er erbjuder breda immateriella egendom (IP) kärnbibliotek, vilket ger friheten att implementera fördesignade och verifierade komponenter.Denna strategi påskyndar utvecklingen samtidigt som tillförlitlighet och konsekvent prestanda upprätthålls.Att maximera dessa biblioteks potentiella leder till kreativa genombrott.

Flexibel anpassning genom gott om programmerbar logik

Den generösa inkluderingen av programmerbar logik i en SOPC tillåter omfattande anpassningsalternativ.Denna flexibilitet gör det möjligt för chipet att uppfylla specifika applikationskrav och främja personliga lösningar.Det vinkar ett område av möjligheter för skräddarsydd och förbättrar funktionaliteten.

Förbättrad utveckling med felsöknings- och programmeringsgränssnitt

Processor-debugging och FPGA-programmeringsgränssnitt inom en SOPC förenklar förfining och förbättringsprocess.Dessa verktyg ger nödvändig insikt och kommando, ökar felsökningseffektiviteten och optimerar funktionalitet, vilket i slutändan resulterar i mer motståndskraftiga designutgångar.

Programmerbar analog potential

Vissa SOPC: er är utrustade med programmerbara analoga komponenter och ökar deras effektivitet i blandade signaluppgifter.Denna funktion utvidgar den praktiska användningen av SOPC utöver digitala områden och förespråkar en omfattande strategi för systemarkitektur och funktionalitet.

Effektivitet i energiförbrukning

SOPC: s energieffektiva karaktär erbjuder en tydlig fördel i en värld som gradvis värderar bevarande.Det förlänger driftstiden för batteriberoende enheter och minskar energiutgifterna i större inställningar, i linje med den stigande betoningen på ekologisk mindfulness.

Rymdbesparande kompakt design

Slutligen förbättrar den kompakta designen av SOPC: er deras tillämpning i miljöer med rumsliga begränsningar, vilket gör dem utmärkta för bärbara och inbäddade system.Detta kloka användning av rymden samtidigt som omfattande funktionalitet betecknar en prestation inom teknisk innovation och finess, vilket speglar trenden mot enhetsminiatyrisering.

Utvecklingsstrategier för SOPC -system

Steg 1: Designa hårdvaran (Sopcbuilder och Quartus II)

Det första steget i att utveckla ett SOPC -system, till exempel ett med en NIOS II -processor, börjar med hårdvarutesign.Med hjälp av verktyg som Sopcbuilder och Quartus II kan du anpassa CPU och kringutrustning för att matcha specifika projektbehov.Alteras IP-kärnor, tillsammans med tredjepartslösningar och VHDL, hjälper till att effektivisera denna process genom att tillhandahålla återanvändbara komponenter, minska behovet av att starta från grunden och minimera designfel i tidigt skede.

Steg 2: Övergång till mjukvaruutveckling

När hårdvarukonstruktionen är klar genererar SOPCBuilder automatiskt ett programvaruutvecklingssats (SDK) skräddarsydd efter de konfigurerade komponenterna.Denna SDK förenklar övergången till programvaruprogrammering, vilket säkerställer att programvaran är perfekt med hårdvarukonstruktionen.Du kan använda olika programmeringsspråk som sträcker sig från montering till C/C ++ för att skriva, kompilera och felsöka systemets programvara, vilket förbättrar flexibilitet och kreativitet i utvecklingsprocessen.

Steg 3: Implementering av systemet

Med både hårdvara och programvara är nästa steg systemimplementering.Denna process följer en fast sekvens: lansering av Quartus II, konfigurerar CPU i SOPCBuilder och utformar NIOS II -kretskortet.Var och en av dessa steg bygger på det föregående och skapar ett iterativt arbetsflöde som uppmuntrar kontinuerlig förfining och optimering under hela projektet.

Steg 4: Lärande av erfarenhet

Tillämpa lärdomar från tidigare projekt.Tidig testning och prototypning hjälper till att avslöja systemets ineffektivitet innan de blir stora problem.Du kan använda dessa insikter för att göra små men meningsfulla justeringar av deras metoder, vilket kan leda till smidigare processer och mer pålitliga system.Denna iterativa förbättringsmetod säkerställer att varje projekt drar nytta av praktisk kunskap snarare än att förlita sig enbart på teoretiska begrepp.

Utvecklingsutsikter

Systemets framtid på ett programmerbart chip (SOPC) ligger i dess förmåga att integrera olika tekniker, såsom PLD (programmerbara logikenheter) och ASIC (applikationsspecifika integrerade kretsar), i en enda, flexibel lösning som är mer kostnadseffektivän traditionella metoder.Denna integration gör det möjligt för SOPC att kombinera komponenter som CPU: er, DSP: er, minne och iOS på ett chip, vilket gör det anpassningsbart och skalbart för branscher som kräver snabba tekniska framsteg.Framsteg inom SOPC -forskning drivs av samarbete över områden som datateknik, materialvetenskap och mjukvaruutveckling, vilket leder till bättre verktyg för snabbare distribution och enklare integration.Nya trender visar att integrering av AI och maskininlärning med SOPC kan ytterligare förbättra systemprestanda, särskilt i databehandling och autonoma tekniker.Ekonomiskt erbjuder SOPC långsiktiga besparingar genom att minska produktutvecklingstiden och kostnaderna, vilket gör det till ett attraktivt alternativ för teknikföretag som söker effektiva lösningar.Med sin potential att förena flera systemfunktioner på ett enda chip förväntas SOPC fortsätta driva innovation inom halvledardesign, vilket får pågående forskning att låsa upp nya applikationer och kapacitet.

Applikationer av SOPC -teknik

Den växande relevansen av SOPC (System on Programmerbar ChIP) -teknologi kan observeras över tre fält:

Integration i inbäddade system

SOPC -teknik förbättrar inbäddade system genom att konsolidera flera funktioner på ett enda chip, vilket förbättrar systemets totala effektivitet och prestanda samtidigt som kraftförbrukningen optimeras.Denna optimering möjliggör bearbetning, fördelaktig i fordonsstyrningssystem och konsumentelektronik.Behärskning vid användning av SOPC för firmwareutveckling breddar horisonten för anpassning och skalbarhet, vilket visar en smidig övergång från konventionella tekniker till moderna innovationer.Den anpassningsbara karaktären hos SOPC -tekniken ger möjlighet att snabbt anpassa system för att uppfylla förändrade branschstandarder och konsumenternas förväntningar.

Påverkan på telekommunikation

Inom telekommunikation främjar SOPC-teknik signalbehandling genom att hantera höghastighetsdataöverföring och hantering av intrikata moduleringsscheman, vilket gör det till en hörnsten för modern nätverksinfrastruktur.Dess praktiska användning stöder skapandet av nästa generations protokoll och ökar kapaciteten för nuvarande system utan extra hårdvarukostnader.Dessutom förbättrar SOPC -tekniken kommunikationsnätverkets tillförlitlighet och säkerhet genom effektiv felkorrigering och robust kryptering, vilket ger en ny era med förbättrad digital anslutning.

Transformationer i industriell automatisering

Inom området för industriell automatisering optimerar SOPC kontrollprocesser och precision i verksamheten.Genom att integrera SOPC -lösningar drar branscher nytta av tidigare feldetektering och den sömlösa integrationen av IoT -enheter, främjar prediktivt underhåll och högre drifttid.Kombinationen av SOPC-teknik med maskininlärning öppnar möjligheter för system för att få adaptiva beslutsfattande, revolutionera traditionella tillverkningsmetoder och uppmuntra implementeringen av smarta fabriker.Denna framtidsinriktade strategi ger insikter i framtida trender som betonar industriell effektivitet och hållbarhet.
