TMS320C6421ZWT5 DSP Översikt: Funktioner, alternativ, specifikationer och applikationer

I den här artikeln kommer du att lära dig om TMS320C6421ZWT5, en digital signalprocessor (DSP) gjord av Texas Instruments.Vi kommer att gå igenom vad det är, hur det fungerar och de viktigaste funktionerna som gör det användbart i olika system.Du ser också diagram, specifikationer, applikationer och enkla steg för att programmera det.I slutet kommer du att förstå var och varför detta chip används.

Katalog

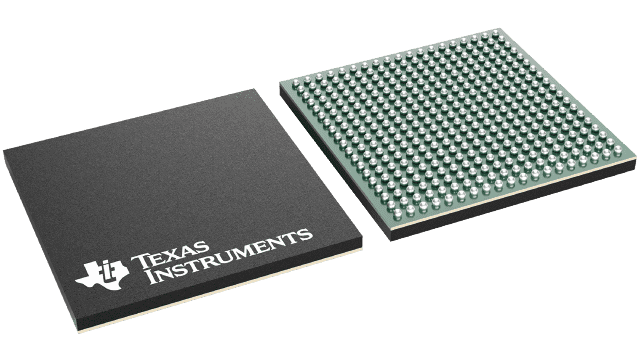

Vad är TMS320C6421ZWT5?

De TMS320C6421ZWT5 är en högpresterande digital signalprocessor (DSP) utvecklad av Texas Instruments som en del av sin TMS320C64X+ -familj.Byggt på Velociti.2 VLIW-arkitekturen levererar denna enhet kraftfulla fastpunktsbehandlingsprestanda utformad för intensiv signalhantering i moderna inbäddade system.Med klockhastigheter som når upp till 500 MHz kan den utföra flera instruktioner per cykel, vilket gör det lämpligt för ett brett utbud av avancerade behandlingsuppgifter.C6421-serien, som tillhör den bredare TMS320C6000 DSP-plattformen, bär framåt Texas Instruments fokus på skalbara och kodkompatibla lösningar.Som en del av en beprövad familj av processorer som litar på över hela världen erbjuder TMS320C6421ZWT5 en pålitlig grund för långsiktiga mönster.

Letar du efter TMS320C6421ZWT5?Kontakta oss för att kontrollera nuvarande lager, ledtid och prissättning.

TMS320C6421ZWT5 CAD -modeller

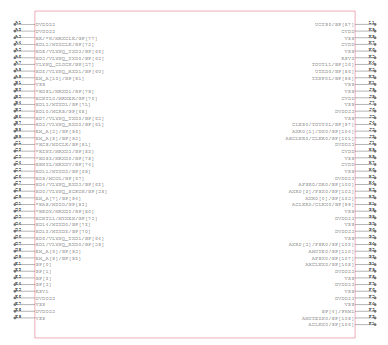

TMS320C6421ZWT5 Symbol

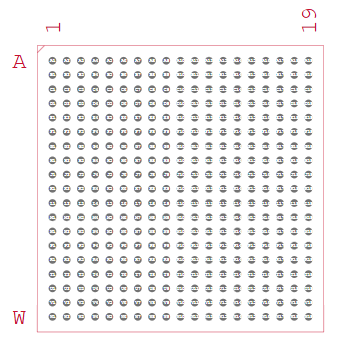

TMS320C6421ZWT5 fotavtryck

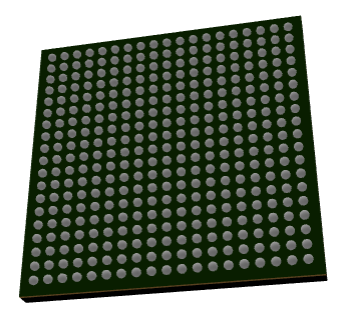

TMS320C6421ZWT5 3D -modell

TMS320C6421ZWT5 -funktioner

• Högpresterande DSP-kärna

Enheten drivs av Velociti.2 ™ VLIW -kärnan, som kan utföra upp till åtta instruktioner i en enda cykel.Denna arkitektur möjliggör mycket hög genomströmning, vilket gör den idealisk för komplexa signalbehandlingsuppgifter.

• Effektiva multiplikatorer och ALUS

Den integrerar sex aritmetiska logikenheter (ALUS) och två kraftfulla multiplikatorer, som kan hantera flera operationer samtidigt.Denna design stöder intensiva matematiska operationer som filtrering, modulering och kodning.

• Flexibelt minne på chip

Processorn inkluderar 16 KB -programcache, 48 KB -datacache och 64 kB enhetligt L2 -minne.Dessa interna resurser minskar latensen och stödjer snabbare genomförande av applikationer.

• DDR2- och flashminnesgränssnitt

Chipet har en 16-bitars DDR2 SDRAM-styrenhet och en 8-bitars asynkron EMIF för externt minne som NOR och NAND Flash.Denna flexibilitet gör det möjligt att utöka minnet för större applikationer.

• Mångsidigt perifert stöd

Det tillhandahåller ett brett utbud av gränssnitt inklusive UART, I²C, MCBSP, MCASP med SPDIF och ett 16-bitars värdportgränssnitt.Dessa gör processorn mycket anpassningsbar för telekom, ljud och industriella system.

• Enhanced DMA Controller (EDMA)

En 64-kanals förbättrad DMA-kontroller stöder snabb dataöverföring mellan minne och kringutrustning.Detta minskar CPU -belastningen och förbättrar den totala systemets prestanda.

• Nätverk och anslutning

Chipet integrerar en 10/100 Ethernet MAC med MII/RMII -stöd och ett VLYNQ -gränssnitt för extern anslutning.Dessa funktioner gör det lämpligt för nätverksaktiverade inbäddade applikationer.

• Rich Allmänt I/O

Med upp till 111 multiplexerade GPIO -stift och tre PWM -utgångar erbjuder DSP utmärkt flexibilitet för systemkontroll och anpassad gränssnitt.Detta säkerställer enkel integration i ett brett utbud av hårdvarukonstruktioner.

• Lågspänning

Den arbetar med en kärnspänning på 1,05 V eller 1,2 V och I/O -nivåer på 1,8 V eller 3,3 V. Denna balans mellan krafteffektivitet och flexibilitet gör den tillförlitlig för inbäddade mönster.

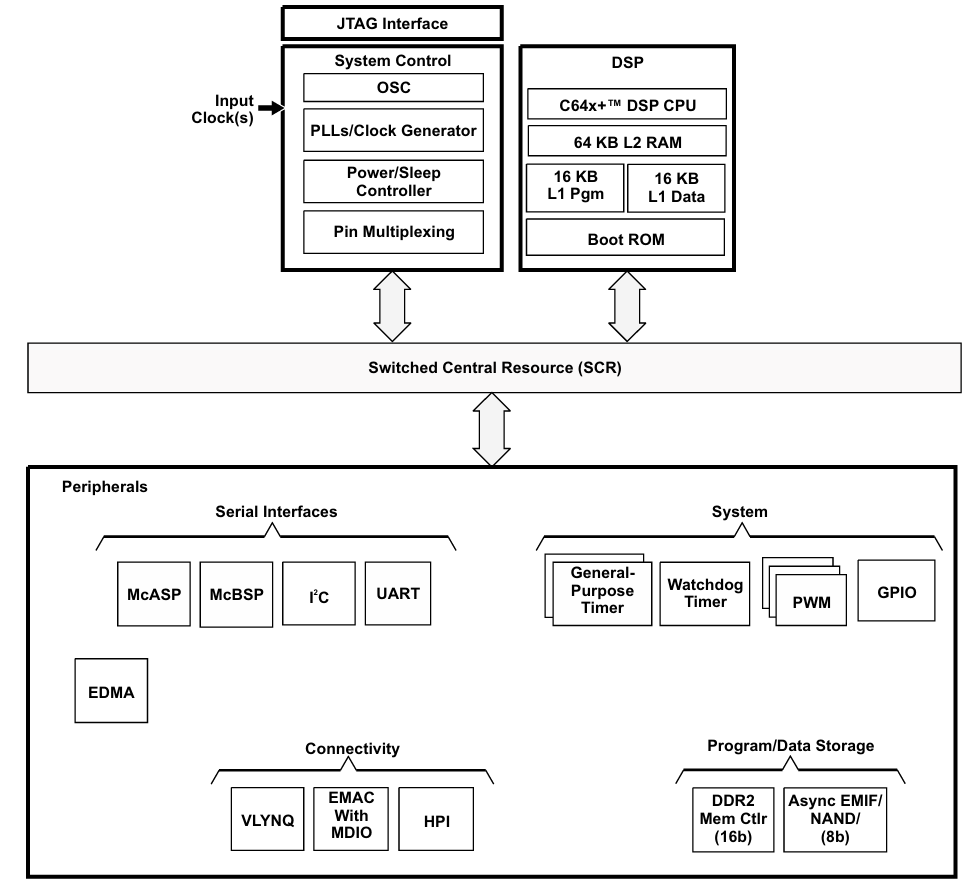

TMS320C6421 Funktionellt blockdiagram

TMS320C6421ZWT5 -funktionella blockdiagrammet belyser hur processorn kombinerar sin kärna, minne och kringutrustning för att arbeta tillsammans.I mitten är C64X+ DSP CPU med L1- och L2 -minne plus start -ROM, vilket säkerställer snabb datatillgång och snabb start.Systemkontrollblock som oscillatorer, PLL: er och krafthantering hanterar klockgenerering, lågeffektlägen och signalrutning.

Alla delar är länkade genom Switched Central Resource (SCR), som fungerar som huvudbussen för dataflöde.Processorn inkluderar seriella gränssnitt som UART, I²C, MCBSP och MCASP, med stöd av en kraftfull EDMA-styrenhet för höghastighetsdataöverföringar.Den har också timers, vakthundfunktioner, PWM och GPIO för allmän systemkontroll.

För anslutning erbjuder enheten Ethernet Mac med MDIO, VLYNQ och ett värdportgränssnitt, vilket gör den flexibel för nätverk och extern kommunikation.Minnesutvidgning stöds genom en DDR2 -minneskontroll och en asynkron EMIF för NAND eller NOR FLASH.Tillsammans visar dessa block hur chipet är byggt för att hantera intensiv bearbetning med effektiva minne och breda anslutningsalternativ.

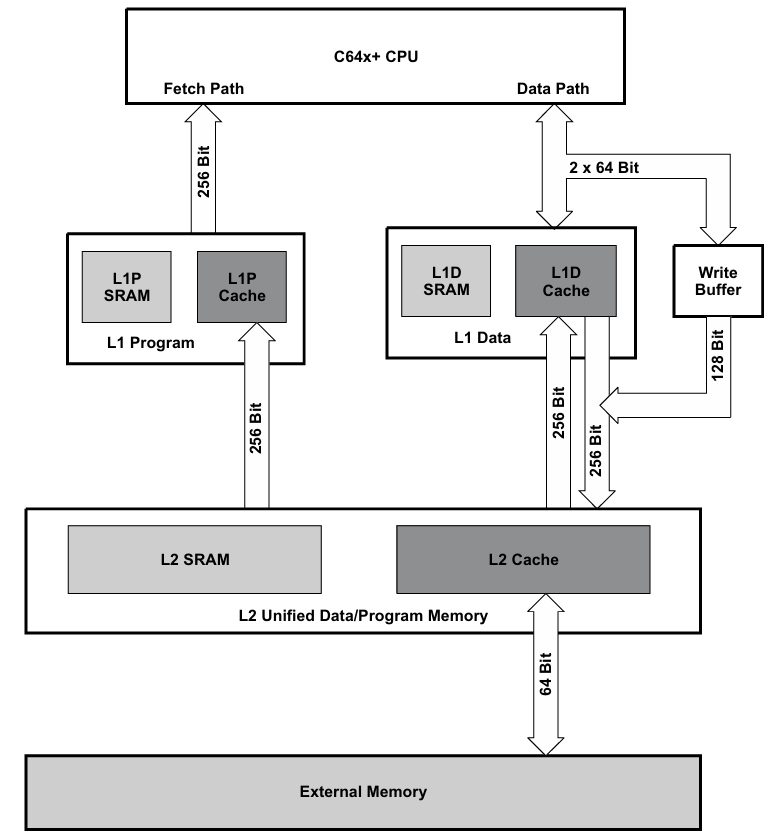

C64X+ Cache Memory Architecture

C64X+ Cache Memory Architecture i TMS320C6421ZWT5 är byggd för att ge CPU: s snabb åtkomst till instruktioner och data.Det börjar med L1 -minne, som är uppdelat i två delar: L1 -program (L1P) för instruktioner och L1 -data (L1D) för data.Båda inkluderar SRAM och cache, anslutna till CPU med breda 256-bitars vägar för höghastighetsöverföringar.

Bakom detta fungerar L2 -minnet som ett större, enhetligt utrymme för både data och program.Den har SRAM och cache och ansluter till externt minne genom en 64-bitars buss.En skrivbuffert hjälper till att påskynda datalagring genom att hantera skrivningar i bakgrunden.Denna skiktade design håller ofta använda data nära CPU samtidigt som man ger åtkomst till större externt minne vid behov.

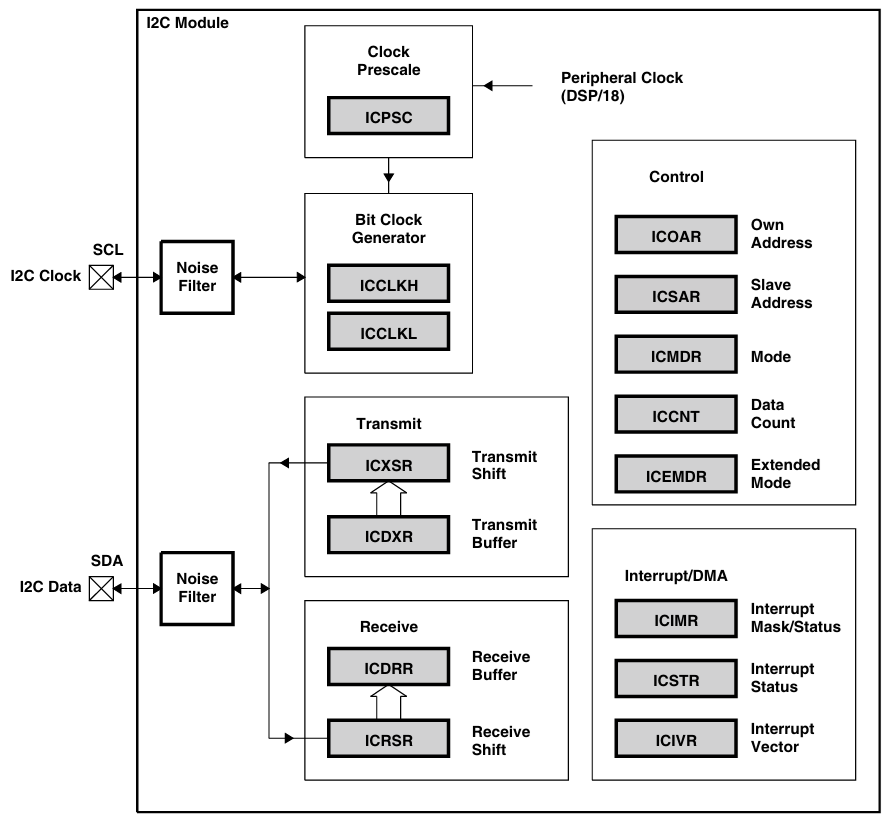

I2C -modulblockdiagram

I²C -modulen i TMS320C6421ZWT5 styr kommunikation genom de två I²C -linjerna, SCL för Clock och SDA för data.Båda signalerna passerar genom brusfilter för att hålla överföringen stabil.En klocka Prescaler och Bit Clock Generator ställer in rätt hastighet för kommunikation.

Modulen har separata sökvägar för att skicka och ta emot data.Sändningsblocket har data i en buffert innan du skickar ut den, medan mottagningsblock lagrar inkommande data innan du skickar den till CPU.En styrenhet hanterar adresser, lägen och datalräkningar så att enheten kan fungera som antingen master eller slav.

Det inkluderar också avbrotts- och DMA -stöd, som hjälper till att hantera dataöverföringar automatiskt utan att behöva CPU för att kontrollera ständigt.Detta gör I²C -gränssnittet tillförlitligt och effektivt för att ansluta DSP med externa enheter.

TMS320C6421ZWT5 -specifikationer

Typ	Parameter
Tillverkare	Texas instrument
Serie	TMS320C642X
Förpackning	Bricka
Delstatus	Aktiv
Typ	Fixpunkt
Gränssnitt	HPI, I2C, MCASP, MCBSP, UART, 10/100 Ethernet Mac
Klockfrekvens	500 MHz
Icke-flyktigt minne	ROM (64 kb)
Ram på chip	96 KB
Spänning - I/O	1,8 V, 3,3 V
Spänning - kärna	1,05 V, 1,20 V
Driftstemperatur	0 ° C ~ 90 ° C (TJ)
Monteringstyp	Ytfäste
Förpackning / fodral	361-LFBGA
Leverantörspaket	361-NFBGA (16 × 16)
Basproduktnummer	TMS320

TMS320C6421ZWT5 -applikationer

1. Telekom- och trådlösa system

TMS320C6421ZWT5 används i stor utsträckning i telekominfrastruktur och trådlösa enheter på grund av dess höghastighetssignalbehandlingskraft.Den hanterar uppgifter som modulering, demodulering och kanalkodning, som är bra i basstationer, gateways och bredbandsutrustning.Med sitt integrerade Ethernet MAC- och DDR2 -stöd ger det både anslutning och minnesbandbredd som krävs för kommunikation.

2. Ljud- och signalbehandling

Denna DSP är väl lämpad för ljudsystem som kräver högpresterande beräkning och behandling med låg latens.Det kan köra flerkanals röstkodeks, utföra brusavbrott och hantera ljudeffekter i tid.Gränssnitt som MCBSP och MCASP gör det enkelt att ansluta till ljudutrustning, vilket säkerställer pålitlig och högkvalitativ ljudprestanda.

3. Bild- och videotillämpningar

C6421 kan också tillämpas på avbildning och videor som kräver snabb databehandling.Dess DSP -kärna tillåter den att stödja komprimering, dekomprimering och förbättringsfunktioner för kameror, övervakningssystem och inbäddade synanordningar.Genom att utnyttja dess parallella exekveringsfunktioner möjliggör den effektiv hantering av bild- och videoströmmar.

4. Industriell och inbäddad kontroll

I industri- och kontorsautomation värderas enheten för sin integration av timers, GPIO: er, PWM och DMA, som ger tät systemkontroll.Det används i applikationer som skrivare, skannrar, motorstyrenheter och inbäddade automatiseringsenheter.Dess effektiva effektlägen och höghastighetsbehandling hjälper till att leverera tillförlitlig prestanda samtidigt som energiförbrukningen håller låg.

TMS320C6421ZWT5 Liknande delar

Specifikation	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
Kärnarkitektur	C64X+ Velociti.2 VLIW DSP	C64X+ Velociti.2 VLIW DSP	C64X+ Velociti.2 VLIW DSP	C64X+ Velociti.2 VLIW DSP	C64X+ Velociti.2 VLIW DSP
Klockhastighet	500 MHz	500 MHz	600 MHz	500 MHz	Upp till 720 MHz (högre nivå)
Prestanda (MIPS)	~ 4 000 vid 500 MHz	~ 4 000 vid 500 MHz	~ 4 800 vid 600 MHz	~ 4 000 vid 500 MHz	Högre, upp till ~ 8 000 MIPS
På chipminnet	L1p 16 kb, l1d 48 kb, l2 64 kb	L1p 16 kb, l1d 48 kb, l2 64 kb	L1p 16 kb, l1d 48 kb, l2 64 kb	L1p 16 kb, l1d 48 kb, l2 64 kb	Större L2 -alternativ tillgängliga
Romstorlek	64 KB start ROM	64 KB start ROM	64 KB start ROM	64 KB start ROM	64 KB start ROM
Externt minnesstöd	DDR2 (16-bitars), Emifa (8-bitars)	DDR2 (16-bitars), Emifa (8-bitars)	DDR2 (16-bitars), Emifa (8-bitars)	DDR2 (16-bitars), Emifa (8-bitars)	DDR2 (16-bitars), Emifa (8-bitars)
Ethernet Mac	10/100 MB/s med MDIO	10/100 MB/s med MDIO	10/100 MB/s med MDIO	10/100 MB/s med MDIO	10/100 MB/s med MDIO
Driftstemperatur	0 ° C till 90 ° C (kommersiellt)	0 ° C till 90 ° C (kommersiellt)	0 ° C till 90 ° C (kommersiellt)	–40 ° C till +125 ° C (industri)	0 ° C till 90 ° C (kommersiellt)
Paket	361-stifts NFBGA (16 × 16 mm)	361-stifts NFBGA (diff. Markering)	361-stifts NFBGA	361-stifts NFBGA	361-stifts NFBGA
Ansökningar	Telekom, ljud, inbäddad	Telekom, ljud, inbäddad	Prestationskritisk telekom	Industriell/hård miljö	High-End Telecom & VoIP

TMS320C6421ZWT5 -programmeringssteg

Processen går vanligtvis från att ställa in miljön till att skriva, felsöka och distribuera optimerad DSP -kod.

1. Installera utvecklingsverktyg

Det första steget är att ställa in Code Composer Studio (CCS), TI: s integrerade utvecklingsmiljö.Denna programvara tillhandahåller kompilator, monterare, felsöknings- och projekthanteringsverktyg specifikt utformade för C6000 DSP -familjen.Utan denna installation skulle programmering och testa DSP -hårdvaran inte vara möjlig.

2. Skapa ett nytt projekt

I CCS börjar du med att skapa ett nytt projekt konfigurerat för TMS320C6421 -enheten.Detta inkluderar att välja rätt kompilatoralternativ, länkkommandofiler och startkodmallar.Rätt projektinställning säkerställer att minneskartan och systemresurserna är i linje med hårdvaran.

3. Skriv applikationskoden

Applikationer kan skrivas i C för allmän logik eller i montering för prestationskritiska rutiner.Många drar nytta av C64X+ VLIW -arkitekturen, som gör att flera instruktioner kan utföra parallellt.Att optimera slingor och använda DSP-specifika intrinsics kan förbättra effektiviteten kraftigt.

4. Kompilera och optimera

Efter kodning sammanställs och monteras programmet i maskininstruktioner.TI: s kompilator inkluderar optimeringsfunktioner som programvaruledningar och slingor som rullas upp för att maximera genomströmningen.I detta skede säkerställer programmeraren att exekveringshastighet och minnesanvändning uppfyller applikationskraven.

5. Länk och last

De sammanställda objektfilerna är länkade enligt enhetens minneskarta, placering av kod och data i rätt interna och externa minnesområden.När den är länkad laddas den binära på DSP genom JTAG -felsökaren.Detta förbereder systemet för exekvering på hårdvaran.

6. Debug på hårdvara

Med CCS kan du ställa in brytpunkter, övervaka register och gå igenom instruktioner medan DSP körs.Debugging på hårdvara avslöjar beteende, såsom cacheanvändning, avbrott och dataöverföringar.Denna process säkerställer att applikationsfunktionerna korrekt under faktiska driftsförhållanden.

7. Distribuera och övervaka

När testningen är klar distribueras programmet för fristående exekvering på målsystemet.Du kan fortfarande använda CCS för att övervaka prestanda, finjustera minnesallokering eller minska strömförbrukningen.Detta sista steg bekräftar att DSP körs pålitligt och redo för praktiska applikationer.

TMS320C6421ZWT5 Fördelar och nackdelar

Fördelar

• Hög fast punkt DSP-prestanda med VLIW-parallellism

• Uppåtkodkompatibilitet med äldre C6000 -enheter

• Rik uppsättning integrerade kringutrustning minskar externa komponenter

• Stark utvecklingsekosystem med CCS och optimeringsverktyg

• Flexibel cache- och minnesarkitektur för snabbare datahantering

Nackdelar

• Ingen dynamisk spänning eller frekvensskalning för strömbesparing

• Högre strömförbrukning jämfört med DSP: er med låg effekt

• saknar inbyggda säkerhetsfunktioner för säker start eller skydd

• Mindre lämpade för bärbara eller batteridrivna applikationer

• Fast prestandaprofil med begränsad anpassningsförmåga för mobil användning

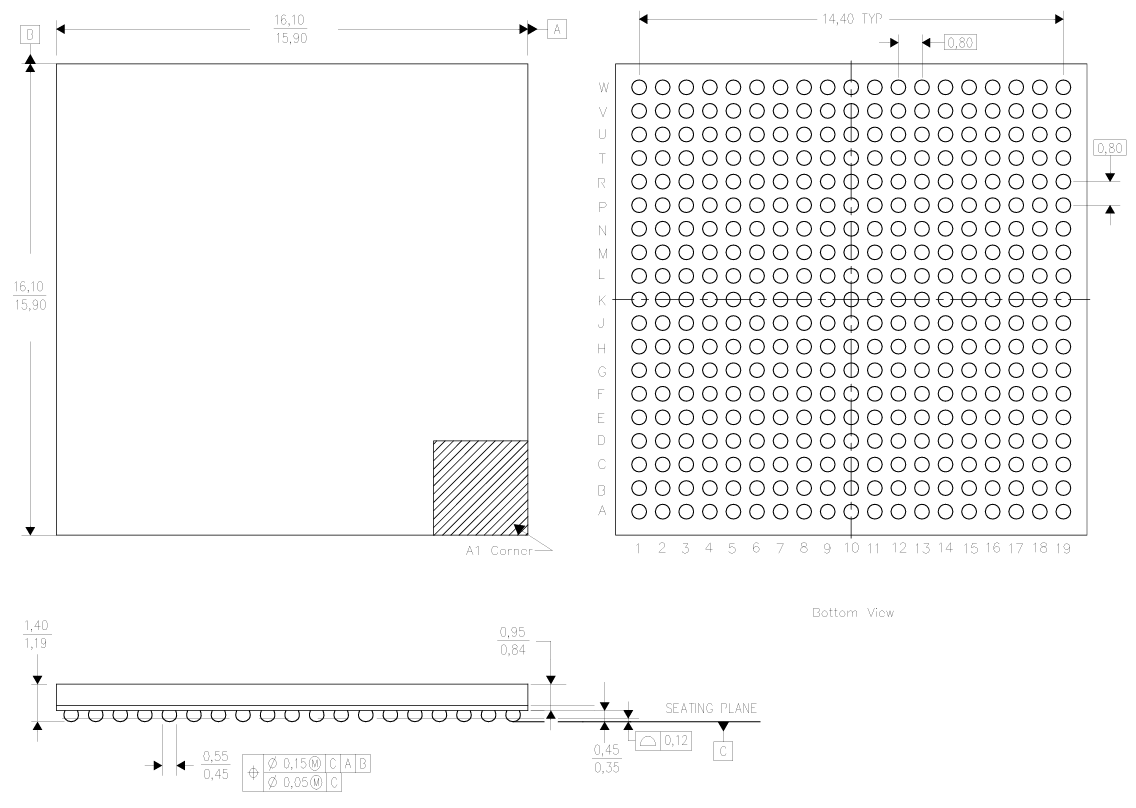

TMS320C6421ZWT5 förpackningsdimensioner

Typ	Parameter
Pakettyp	NFBGA (361-boll, ZWT)
Bollnätgrupp	16 × 16
Räkning	361
Total längd (L)	17,5 mm
Övergripande bredd (W)	15,45 mm
Kroppsstorlek	15,90 mm - 16,10 mm
Bollplan	0,80 mm
Bolldiameter	0,45 mm - 0,55 mm
Pakethöjd (H)	1,19 mm - 1,40 mm
Bollhöjd (stand-off)	0,35 mm - 0,45 mm
Sittplan	± 0,12 mm
Hörnindex (A1)	Markerat referenshörn

TMS320C6421ZWT5 -tillverkare

TMS320C6421ZWT5 tillverkas av Texas Instruments (TI), ett ledande amerikanskt halvledarföretag med huvudkontor i Dallas, Texas.TI är globalt känt för sina innovationer inom analog och inbäddad bearbetningsteknik och tillhandahåller lösningar som driver ett brett utbud av industrier inklusive telekommunikation, bil, industriell automatisering och konsumentelektronik.Med decennier av expertis när det gäller att utveckla högpresterande digitala signalprocessorer har TI etablerat TMS320-familjen som en hörnsten för signalbehandlingsapplikationer.Företaget stöder också med omfattande designverktyg, mjukvarimiljöer och dokumentation, vilket säkerställer tillförlitlig integration av sina DSP -produkter i avancerade inbäddade system.

Slutsats

TMS320C6421ZWT5 sticker ut för sin starka fastpunktsprestanda, flexibla minnessystem och rik anslutning som passar efterfrågan på applikationer inom kommunikation, ljud, video och automatisering.Dess design gör utvecklingen effektiv genom Code Composer Studio, med verktyg för optimering och felsökning på hårdvara.Processorn ger god skalbarhet, stark integration och brett stöd, även om den handlar av vissa kraftbesparande och säkerhetsfunktioner.Sammantaget erbjuder det en pålitlig balans mellan prestanda, minne och gränssnitt, som stöds av TI: s ekosystem och beprövade C6000 -plattform, vilket gör det till ett praktiskt val för avancerade inbäddade projekt.

Datablad pdf

TMS320C6421ZWT5 Datablad:

TMS320C6421.pdf
