TMS320C6713BZDP225 DSP Guide: Funktioner, pinout, applikationer, alternativ och datablad

Den här guiden handlar om TMS320C6713BZDP225, en höghastighets digital signalprocessor (DSP).Det förklarar hur chipet fungerar, vad det används för och varför det är ett starkt val för jobb som behöver snabb och korrekt bearbetning.Guiden täcker chipets nyckelfunktioner som dess 225 MHz-hastighet, flytande punktstöd, stort minne och hjälpsamma inbyggda verktyg som ljudportar och minnesgränssnitt.Den visar också hur man ansluter den, hur man programmerar det steg för steg, där det kan användas och vilka andra liknande delar du kan välja om det behövs.

Katalog

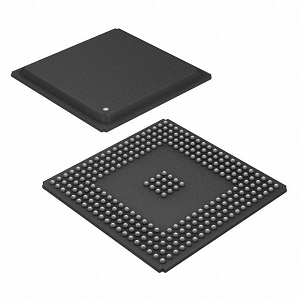

TMS320C6713BZDP225 Översikt

De TMS320C6713BZDP225 är en kraftfull flytande punkt Digital Signal Processor (DSP) utformad för att hantera höghastighets- och högprecisionsuppgifter.Tillhör TMS320C6000 ™ DSP -plattformen, särskilt C67X -familjen, fungerar detta chip med en klockhastighet på 225 MHz och levererar upp till 1350 MFLOPS och 1800 MIPS bearbetningskraft.Byggt kring en förbättrad mycket lång instruktionsord (VLIW) arkitektur kan den utföra upp till åtta instruktioner parallellt per cykel.Enheten integrerar 264 kB RAM-chip och stöder externt minne som SRAM och SDRAM genom ett 32-bitars externt minnesgränssnitt (EMIF).Det erbjuder också robust perifert support, inklusive flerkanaliga ljudserieportar (MCASP), buffrade seriella portar (MCBSP), ett 16-bitars värd-port-gränssnitt (HPI) och en 16-kanals EDMA-kontroller för effektiv datarörelse.

Säkra dina bulkorder från TMS320C6713BZDP225 idag för att hålla dina projekt igång utan dröjsmål.

TMS320C6713BZDP225 CAD -modeller

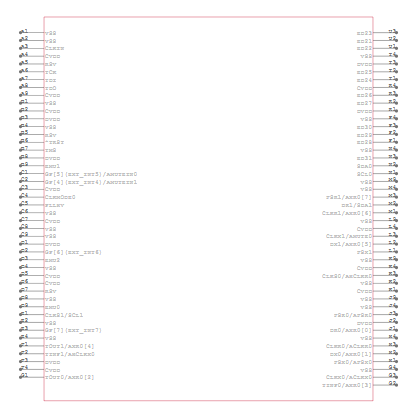

TMS320C6713BZDP225 Symbol

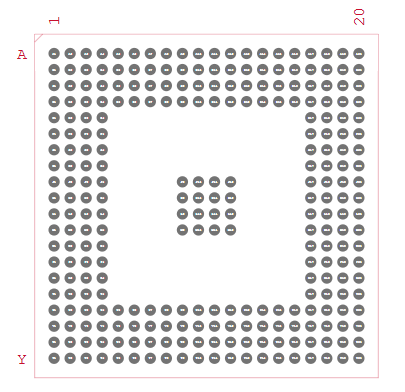

TMS320C6713BZDP225 fotavtryck

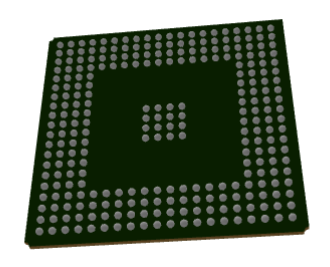

TMS320C6713BZDP225 3D -modell

TMS320C6713BZDP225 -funktioner

Kärnarkitektur: Processorn är baserad på en VLIW -arkitektur, som gör att den kan utföra upp till åtta instruktioner parallellt under varje klockcykel.Denna arkitektur maximerar genomströmning och effektivitet, vilket gör chipet lämpligt för beräkningsintensiva applikationer som signalbehandling och analys.

Klockhastighet: Arbetar med en frekvens av 225 MHz, chipet ger höghastighetsbehandlingsfunktioner.Denna klockhastighet säkerställer en balanserad avvägning mellan prestanda och kraftförbrukning, vilket är bra i inbäddade och industriella system.

Prestanda: Med förmågan att utföra upp till 1350 miljoner flytande punktoperationer per sekund (MFLOPS) och 1800 miljoner instruktioner per sekund (MIPS), hanterar denna DSP komplexa algoritmer och storskaliga numeriska beräkningar effektivt.

På chipminnet: Processorn integrerar 264 kB snabbt på chipminnet.Detta möjliggör snabb åtkomst till viktiga data och instruktioner, minskar latensen och förbättrar exekveringshastigheten.

Externt minnesgränssnitt: Ett dedikerat 32-bitars externt minnesgränssnitt (EMIF) stöder ett brett utbud av externa minnesenheter, inklusive SRAM, SDRAM och Flash.Detta gör det möjligt för systemet att utöka minneskapaciteten baserat på applikationskraven.

Driftspänning: Chipet fungerar på en låg kärnspänning på 1,26V för att minimera effektanvändningen, samtidigt som kompatibilitet bibehålls med 3,3V I/O -standarder, vilket är vanligt i många inbäddade system.

Flerkanalsljud serieportar: Det innehåller två MCASP -gränssnitt för överföring och mottagande av flerkanalsljuddata.Dessa portar är viktiga i applikationer som ljudblandning, röstigenkänning och digital musikbehandling.

Flerkanals buffrade seriella portar : Två MCBSS erbjuder höghastighets seriekommunikation för gränssnitt med codecs, digitala sensorer eller andra serieenheter.De ger flexibilitet när det gäller att överföra både ljud- och kontrolldata.

Host-Port Interface (HPI): 16-bitars HPI möjliggör en snabb och direkt kommunikationskanal mellan DSP och en värdprocessor, vilket möjliggör effektiv datautbyte under systemfelsökning eller operationer.

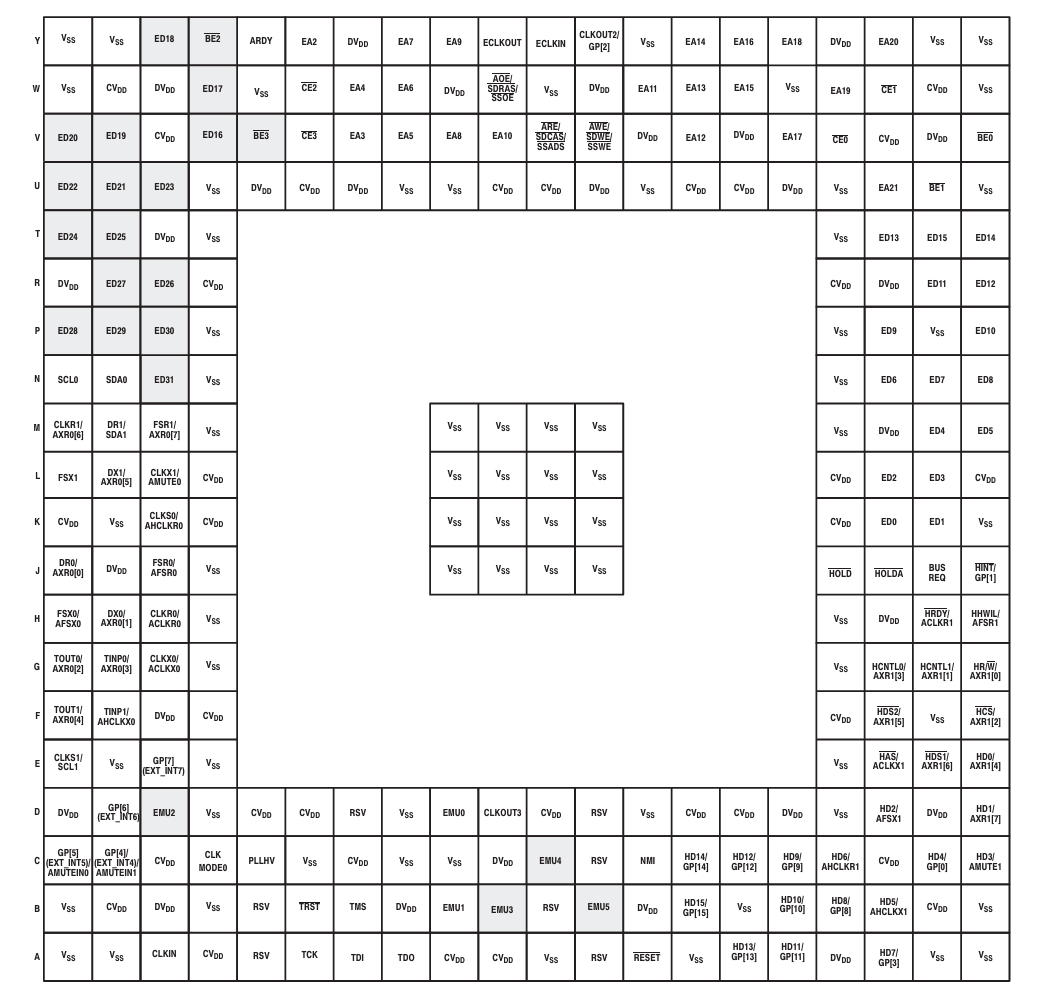

TMS320C6713BZDP225 PINOUT DIAGRAM

Detta pinout-diagram visar hur varje anslutning (eller "boll") är arrangerad på botten av TMS320C6713BZDP225-chipet, som använder ett 225-boll BGA-paket.Raderna (A till Y) och kolumner (1 till 15) bildar ett rutnät, och varje kvadrat visar vilken funktion eller strömförsörjning som tilldelas den platsen.Chipet har många kraftstift som VSS (mark) och CVDD eller DVDD (strömförsörjning), som är spridda runt för att hålla chipet drivet jämnt.Stift som Clkin, RESET, TMS, TDI och TDO nära botten används för programmering och felsökning med JTAG.

Andra stift ansluter processorn till externa delar som minne och andra enheter.Dessa inkluderar adresslinjer (EAX), datalinjer (EDX), ChIP Selects (CEX) och styrsignaler (HOLD, BUSREQ, etc.).Du kommer också att se stift för seriekommunikation som MCBSP och General-Purpose I/OS (GPIO), vilket gör chipet flexibelt för många mönster.Mitt i chipet finns det fler VSS- och VDD -stift grupperade för att hjälpa till med stabil kraft och värmebalans.Denna layout hjälper processorn att köra smidigt, särskilt eftersom den är utformad för höghastighets digitala signalbehandlingsuppgifter.

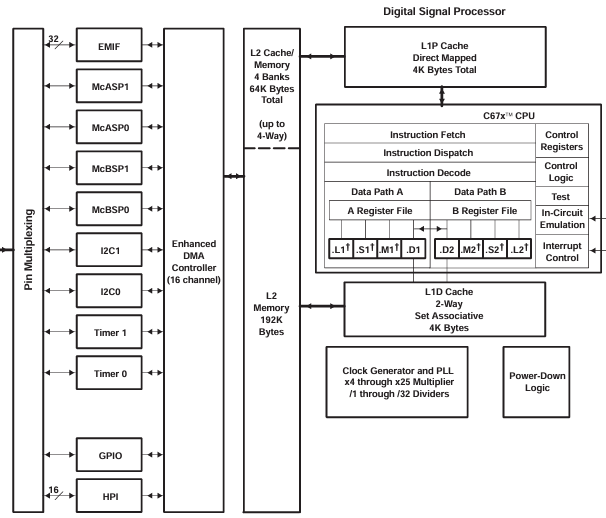

TMS320C6713B Funktionellt blockdiagram

Det funktionella blockschemat för TMS320C6713B, inklusive TMS320C6713BZDP225, visar hur denna digitala signalprocessor (DSP) fungerar och ansluter till andra komponenter.I mitten är C67X+ CPU -kärnan, som använder en speciell typ av design som kallas VLIW (mycket lång instruktionsord).Detta gör att den kan köra upp till åtta instruktioner samtidigt, vilket gör det mycket snabbt för uppgifter som ljud- eller signalbehandling.Processorn har två huvuddatalvägar, väg A och väg B, var och en med sina egna uppsättningar av register och enheter för hantering av matematik och logikoperationer.Detta hjälper processorn att hantera komplexa beräkningar snabbt och effektivt.

För minne inkluderar DSP L1 -cachar för instruktioner och data (4KB vardera) och ett större L2 -minne (192KB), som kan fungera som cache eller användas direkt.Det finns också en cache/minneskontroll som hanterar upp till fyra 64 kB minnesblock, vilket hjälper till att påskynda datatillgången.Chipet innehåller en DMA -styrenhet med 16 kanaler för att flytta data mellan minne och kringutrustning utan att bromsa CPU: n.Det stöder olika gränssnitt som EMIF för externt minne, MCASP och MCBSP för seriekommunikation, I2C, timers, GPIO och HPI för värdinteraktion.Dessa är anslutna med hjälp av PIN -multiplexering, vilket möjliggör flexibel konfiguration baserat på projektets behov.Det har också ett klocksystem med PLL som justerar hastigheten genom att multiplicera eller dela ingångsklockan och avstänga logiken för att spara energi.För felsökning och systemkontroll inkluderar det emulering i krets och avbrottskontroll.

TMS320C6713BZDP225 -specifikationer

Typ	Parameter
Tillverkare	Texas instrument
Serie	TMS320C67X
Förpackning	Bricka
Delstatus	Aktiv
Typ	Flytande punkt
Gränssnitt	Värdgränssnitt, I2C, MCASP, MCBSP
Klockfrekvens	225MHz
Icke-flyktigt minne	Extern
Ram på chip	264 kB
Spänning - I/O	3.30V
Spänning - kärna	1.26V
Driftstemperatur	0 ° C ~ 90 ° C (TC)
Monteringstyp	Ytfäste
Förpackning / fodral	272-BBGA
Leverantörspaket	272-BGA (27x27)
Basproduktnummer	TMS320

TMS320C6713BZDP225 -applikationer

Ljudbehandling

TMS320C6713BZDP225 används i stor utsträckning i ljudsystem på grund av dess höga flytande punktprestanda och bearbetningsfunktioner.Det är idealiskt för uppgifter som utjämning, filtrering, eko avbokning, generering av ljudeffekter och dynamisk intervallkontroll i digitala mixers, effektprocessorer och studioutrustning.Dess stöd för flerkanaliga seriella portar (MCASP och MCBSP) gör det perfekt för ljudinmatnings-/utgångsoperationer, röstigenkänningssystem, digitala musikinstrument och högkvalitativa ljudförstärkningssystem.

Telekommunikation

Inom telekom spelar denna DSP en roll i hanteringen av höghastighetsdataströmmar och komplexa moduleringsscheman.Det används vid basbandsbehandling inom cellulära basstationer och modem.Processorns förmåga att hantera avancerade algoritmer för felkorrigering, Echo -undertryckning och datakomprimering säkerställer tillförlitlig röst- och dataöverföring över nätverk.Det stöder också nätverkstrafikformning och paketbehandlingsuppgifter i routrar och switchar, vilket bidrar till effektiva och intelligenta kommunikationssystem.

Medicinsk avbildning

TMS320C6713BZDP225 används i medicinsk utrustning som ultraljuds-, CT- och MR -maskiner.Det möjliggör snabb bearbetning av bilddata, utförande av funktioner som brusreducering, kantförbättring och bildrekonstruktion i tid.Med sina kraftfulla aritmetiska enheter och minneshanteringsfunktioner förbättrar denna DSP bildklarhet och minskar diagnostiska förseningar.Dess lyhördhet är viktig för applikationer där patientövervakning eller bildstyrda procedurer är tidskänsliga.

Industriautomation

I industriella kontrollmiljöer litar denna DSP för exakt motorisk kontroll, robotik och övervakning.Den bearbetar sensordata från motorer och ställdon för att säkerställa korrekt rörelsekontroll, vilket är viktigt för CNC -maskiner, monteringslinjer och robotik.Dess snabba signalbehandling möjliggör tillförlitliga återkopplingsstyrningssystem, vilket säkerställer energieffektivitet och operativ säkerhet.Enheten används också i smarta sensornätverk för att utföra lokal dataanalys och minska belastningen på centraliserade system.

Bilsystem

I moderna fordon stöder denna DSP både infotainment och säkerhetsapplikationer.Det hanterar ljud- och videodatabehandling för bilunderhållningssystem, inklusive brusavbrott och ljudförbättring.Dessutom bearbetar den sensordata i avancerade förarassistanssystem (ADAS), vilket hjälper till med objektdetektering, varningar om avvikelser och adaptiv kontroll.Dess tillförlitlighet och hastighet gör den lämplig för uppgifter inom fordonselektronik.

Militär och rymd

TMS320C6713BZDP225 används i radar-, sonar- och säkra kommunikationssystem i försvarsapplikationer.Den hanterar signaldetektering, brusfiltrering och vågformsanalys för övervakning och inriktningssystem.I flyg- och rymd stöder den satellitkommunikationssignalavkodning och telemetribehandling.Processorns förmåga att motstå krävande datalaster och tillhandahålla utgångar säkerställer dess tillförlitlighet i robusta och höga miljöer.

TMS320C6713BZDP225 Liknande delar

• TMS320C6713BGDP225

TMS320C6713BGDP225 är en nära variant av TMS320C6713BZDP225, som delar samma 225 MHz klockhastighet och 272-boll BGA-paket.Den primära skillnaden ligger i inre förpackningar eller små tillverkningsskillnader (ofta relaterade till temperaturgradering eller materialalternativ) som kan påverka leveranskedjan eller lagstiftningens efterlevnad för vissa miljöer.Eftersom det erbjuder identisk prestanda och PIN-kompatibilitet fungerar det som en direkt drop-in-ersättning, vilket gör det till ett av de mest praktiska alternativen om BZDP225 inte är tillgänglig.

• TMS320C6713BZDP300

TMS320C6713BZDP300 ökar prestandan med en snabbare klockhastighet på 300 MHz medan de bibehåller samma BGA -paket och spänningskrav.Denna ökade bearbetningshastighet möjliggör snabbare exekvering av flytande punktalgoritmer, vilket är idealiskt för applikationer som kräver högre genomströmning såsom avancerad ljudbehandling eller datainsamling.För dem som vill förbättra systemprestanda utan omarbetning av hårdvara är detta en överlägsen uppgradering över 225 MHz -versionen.

• TMS320C6713BGDP300

TMS320C6713BGDP300 erbjuder samma 300 MHz -bearbetningskraft som BZDP300, men precis som BGDP225 kan den innehålla mindre skillnader i inre förpackningar eller monteringsmaterial.Det förblir PIN-kompatibelt och funktionellt identiskt i de flesta applikationsfall.Detta gör det till ett utmärkt högpresterande alternativ, särskilt för industriella eller reglerade miljöer där komponent sourcing flexibilitet och efterlevnad kan behövas.

TMS320C6713BZDP225 programmeringssteg

1. Ställ in utvecklingsmiljön

För att börja programmera TMS320C6713BZDP225 måste du installera Code Composer Studio (CCS), Texas Instruments officiella Integrated Development Environment (IDE).Denna miljö stöder sammanställning, felsökning och hantering av DSP -projekt.Anslut DSP Starter Kit (DSK) eller eventuellt stödd utvecklingskort via USB eller ett JTAG -gränssnitt till din dator.Se till att kortet är korrekt drivet och att drivrutinerna är korrekt installerade.När CCS känner igen hårdvaruanslutningen är du redo att konfigurera ditt projektarbetsyta.

2. Skapa och konfigurera ett nytt projekt

Starta CCS och skapa ett nytt projekt tillägnad TMS320C6713 -enheten.Välj lämplig målkonfiguration och väljer specifikt C6713 DSP -kärnan.Därefter konfigurerar du kompilator- och länkinställningarna, dessa inkluderar att definiera minnesavsnitt, specifika inkluderar kataloger och justering av optimeringsflaggor.Om du använder några tredjepartsbibliotek eller TI: s DSP/BIOS-kärna, är detta också det stadium där du lägger till dem i projektmiljön.

3. Utveckla din applikationskod

Nu är det dags att skriva själva applikationen.Kod kan skrivas i C för enkelhet eller i montering för maximal prestanda.C6713 stöder mycket effektiv exekvering av DSP -algoritmer, och TI erbjuder optimerade DSP -bibliotek (t.ex. DSPLIB, IMGLIB) för att påskynda utvecklingen.Se till att designa med minneshantering i åtanke med det interna RAM -RAM effektivt medan du organiserar större data i externt minne genom EMIF.Signalbehandling innebär ofta snabb slingutförande, bufferthantering och avbrottshantering, så strukturera din logik i enlighet därmed.

4. Bygg och felsöka applikationen

Med källkoden klar använder du CCS för att bygga projektet.Byggprocessen sammanställer koden och länkar den för att producera en körbar (.out) fil.Ladda denna utgång i DSP via CCS.Du kan sedan börja felsökningsprocessen med CCS -verktyg, ställa in brytpunkter, titta på variabler, inspektera register och gå igenom instruktionerna.Detta steg är viktigt för att fånga logiska problem eller timingproblem, särskilt i signalbehandlingsuppgifter.

5. Testa och optimera

När ditt program körs utan fel, utför funktionell testning för att säkerställa att det uppträder som avsett i fall av praktisk användning.Använd CCS: s profilerings- och benchmarkingverktyg för att mäta prestandametriker som instruktionscykler, minnesanvändning och behandlingsförseningar.Baserat på dessa insikter, optimera din kod för exekveringshastighet och resurseffektivitet.Vanliga optimeringstekniker inkluderar loop -rullning, minimering av minnesåtkomst och utnyttjar den parallella instruktionsarkitekturen för VLIW DSP -kärnan.

6. Distribuera applikationen

Efter testning och optimering, förbered den slutliga produktionsklar byggnaden.Om DSP kommer att köras självständigt måste du programmera applikationen till icke-flyktigt flashminne så att det automatiskt startar vid uppstart.Detta steg kan kräva verktyg som en flashprogrammerare eller bootloader -konfiguration.Slutligen, dokumentera installationsprocessen, minneskarta, källkodstruktur och systembeteende för att stödja framtida utveckling, uppdateringar eller felsökningsbehov.

TMS320C6713BZDP225 fördelar

Flytande punkt precision

TMS320C6713BZDP225 ger inhemskt stöd för flytande punktoperationer, vilket skiljer den från många DSP: er med fast punkt.Denna kapacitet förenklar utvecklingen av komplexa matematiska algoritmer i hög grad genom att eliminera behovet av manuell skalning och fast punkt aritmetisk hantering.Flytande punktnoggrannhet är värdefull när man arbetar med breda dynamiska intervall eller känsliga data, vilket säkerställer att resultaten är både mer exakta och lättare att validera vid testning.

Effektiv arkitektur

I kärnan i TMS320C6713BZDP225 ligger ett mycket långt instruktionsord (VLIW) arkitektur som gör det möjligt för processorn att utföra upp till åtta instruktioner samtidigt per klockcykel.Denna parallellism ökar genomströmningen väsentligt, vilket gör chipet väl lämpat för beräkningstunga applikationer som FFT: er, filtrering eller adaptiva kontrollslinga. Det betyder förmågan att implementera fler avancerade algoritmer inom stramare tidsbegränsningar, optimera den totala systemprestanda utan att kräva flera processorer eller medprocessorer.Arkitekturen är utformad för att utnyttja parallellism på instruktionsnivå effektivt, vilket bidrar till att minska latens och förbättra exekveringshastigheten.

Robust perifer integration

DSP är byggt med mångsidig I/O- och minnesgränssnittsfunktioner, inklusive flerkanaliga ljudserie-portar (MCASP), flerkanalsbuffrade seriella portar (MCBSP) och ett kraftfullt 32-bitars externt minnesgränssnitt (EMIF).Dessa gränssnitt gör det enkelt att integrera med olika externa enheter som ljudkodek, sensorer, datakonverterare eller externt RAM/flashminne.De integrerade kringutrustning minskar behovet av extern limlogik eller processorer, vilket hjälper till att effektivisera systemdesign och lägre utvecklingskostnader.

TMS320C6713BZDP225 förpackningsdimensioner

• Pakettyp: Plast Ball Grid Array (PBGA)

• Kroppsstorlek:

Nominell: 24,20 mm × 24,20 mm

Minsta: 23,80 mm × 23,80 mm

Maximalt: 24,20 mm × 24,20 mm (yttre kant)

• Bollplan: 1,27 mm typisk

• Bolldiameter: 0,90 mm (nominell), 0,60 mm (min)

• Pakethöjd: 1,22 mm (max), 1,12 mm (min)

• Sittplan till bollcentrum: 0,15 mm

• Kula: 20 × 20 rutnät med några saknade positioner (totalt 272 bollar)

• Paketöversiktskod: S-PBGA-N272

Paketöversikt

TMS320C6713BZDP225 tillverkare

TMS320C6713BZDP225 tillverkas av Texas instrument (TI), en globalt erkänd ledare inom halvledarindustrin.Med huvudkontor i Dallas, Texas, har TI byggt ett långvarigt rykte för innovation inom analog och inbäddad bearbetningsteknik.Med decennier av expertis inom digital signalbehandling utvecklade TI TMS320C6000 ™ DSP -plattformen (under vilken C6713 -serien lanserades) för att tillgodose komplexa datorbehov över branscher.Som tillverkare säkerställer TI strikt kvalitetskontroll, omfattande dokumentation och fortsatt programverktygsstöd genom sitt ekosystem, inklusive kodkomponiststudio och optimerade DSP -bibliotek.Många litar på att inte bara för högpresterande hårdvara som TMS320C6713BZDP225, utan också för tillförlitligheten och långsiktig tillgänglighet som uppdragskritiska och industriella applikationer kräver.

Slutsats

TMS320C6713BZDP225 är en kraftfull DSP som kan hantera tunga uppgifter som ljudbehandling, kommunikationssignaler, medicinska bilder och smarta maskiner.Det fungerar snabbt, hanterar siffror exakt och ansluts enkelt till minne och andra enheter.Det används inom många områden som ljud, telekom, sjukvård, fabriker, bilar och försvarssystem.Det kommer också med bra stöd, verktyg för utveckling och långsiktig tillförlitlighet.Sammantaget är det ett smart och pålitligt val för komplexa projekt som behöver stark bearbetning.
