XCS20-3TQ144I FPGA Guide: Funktioner, applikationer, alternativ och datablad

Den här guiden handlar om XCS20-3TQ144I, en typ av FPGA-chip från familjen Spartan/XL.Det förklarar vad chipet gör, hur det fungerar och var det kan användas.Du lär dig om dess logikkapacitet, ingångs-/utgångsstift, spänningsnivåer och hur den hanterar olika temperaturer.Det täcker också hur man programmerar chipet steg för steg, hur signaler rör sig in och ut ur det, hur man ställer in flera chips tillsammans och vilken typ av projekt detta chip är bra för.Artikeln belyser också paketdimensioner, tillverkningsbakgrund och lämpliga alternativa modeller för olika designbehov.

Katalog

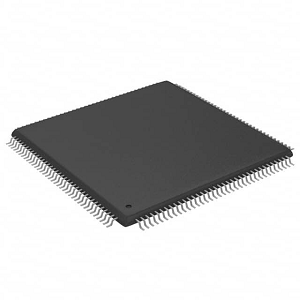

Xcs20-3tq144i översikt

De XCS20-3TQ144I, byggd för att leverera kostnadseffektiv programmerbar logik för applikationer som behöver måttlig logikdensitet och flexibel I/O-kapacitet.Det erbjuder cirka 20 000 systemgrindar, vilket ger tillräckligt med logikresurser för att implementera digitala mönster.Den arbetar med 3,3V med I/O-kompatibilitet för 3,3V och 2.5V-system stöder det en "-3" hastighetsklass, vilket markerar en balans mellan prestanda och kraftanvändning.Det är betygsatt för industriella temperaturer från -40 ° C till +100 ° C, vilket gör det lämpligt för hårda miljöer.Det bygger på XC4000-arkitekturen, med robust stöd för programmering i systemet och systemhastigheter utöver 80 MHz, en gång idealisk för signalbehandling, logikprototypning och kontrolllogik i kostnadskänsliga enheter.Familjen Spartan och Spartan-XL representerar Xilinx tidiga generation av FPGA som syftar till att balansera prestanda och prisvärdhet.De är byggda på XC4000-arkitektur och levererar logikfunktioner idealiska för högvolym, kostnadskänsliga applikationer.

Om ditt projekt beror på den här pålitliga spartanska enheten, säkra dina bulkorder på XCS20-3TQ144I idag för att säkerställa tillgängligheten medan lager håller.

XCS20-3TQ144I CAD-modeller

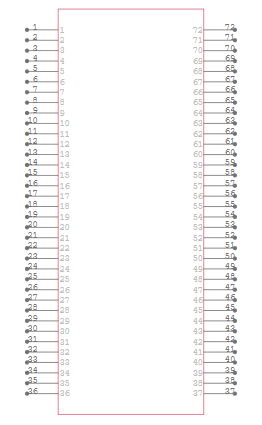

XCS20-3TQ144I-symbol

Xcs20-3tq144i fotavtryck

XCS20-3TQ144I 3D-modell

XCS20-3TQ144I-funktioner

Logikkapacitet: XCS20-3TQ144I tillhandahåller cirka 20 000 systemgrindar, vilket ger tillräckligt utrymme för att implementera komplexa digitala logikkretsar.Denna kapacitet är väl lämpad för medelstora logiska applikationer, såsom tillståndsmaskiner, gränssnittskontroller och måttliga signalbehandlingsuppgifter utan att kräva FPGA-resurser med hög densitet.

I/O -stift: Med stöd för upp till 113 ingångs-/utgångsstift möjliggör enheten flexibel kommunikation med externa komponenter.Dessa I/O -linjer kan konfigureras för olika standarder, vilket gör det enkelt att gränssnittet FPGA med sensorer, minnesmoduler, kommunikationsbussar och andra system kringutrustning.

Driftspänning: Enheten fungerar på en 3,3V -kärntillförsel och är kompatibel med både 3,3V och 2,5V I/O -standarder.Denna spänningsflexibilitet säkerställer enklare integration med blandade spänningssystem och minimerar behovet av ytterligare nivåskiftande komponenter i designen.

Hastighetsgrad: "-3" -hastighetsklassen identifierar enhetens interna tids- och förökningsfördröjningsegenskaper.Denna klassificering hjälper till att uppskatta maximala driftsfrekvenser och tidsbegränsningar, särskilt för synkrona mönster eller applikationer som kräver pålitlig tidsprestanda.

Temperaturområde: Betygsatt för ett industriellt temperaturintervall på -40 ° C till +100 ° C, är XCS20-3TQ144I byggd för tillförlitlig drift i krävande miljöer.Det är lämpligt för användning i robusta applikationer som industriell automatisering, utomhussystem och bilelektronik där bred termisk tolerans krävs.

Konfiguration : Denna FPGA stöder programmering i systemet, vilket gör det möjligt att uppdatera och ändra designen även efter att chipet är monterat på PCB.Denna kapacitet är användbar under prototypning och fältuppgraderingar, eftersom den förbättrar flexibiliteten och förkortar utvecklingscykler.

Efterlevnad: XCS20-3TQ144I är inte ROHS-kompatibel, vilket innebär att den kan innehålla bly eller andra begränsade ämnen.Även om de är lämpliga för många industriella och äldre system, kan denna begränsning påverka dess behörighet för användning i nya produkter bundna av nuvarande miljö- och säkerhetsstandarder.

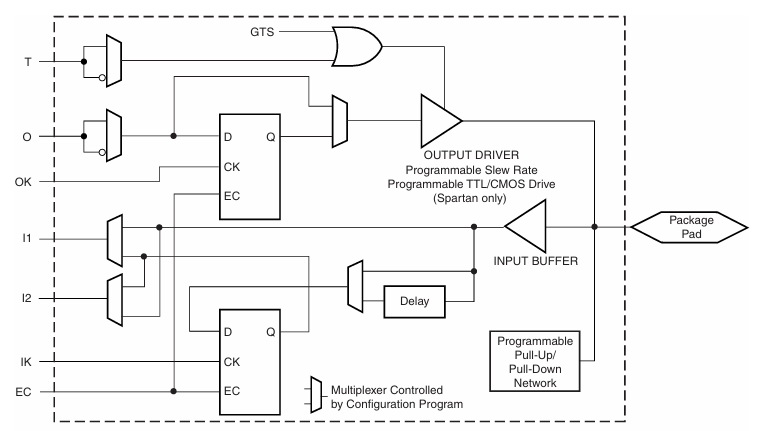

Förenklad Spartan/XL IOB -blockdiagram

Detta diagram visar hur I/O-blocket (IOB) i Spartan/XL FPGA såsom XCS20-3TQ144I hanterar signaler som går in och ut ur chipet.Den hanterar både ingångs- och utgångsfunktioner med konfigurerbar logik.För utgång går signalen genom en multiplexer och kan lagras i en flip-flop innan den skickas ut.Utgångsvägen inkluderar kontroll för tre-tillståndsbuffertar (T), valfri klockning (OK) och programmerbara funktioner som SLEW-hastighet och spänningsnivå (TTL/CMO).Utgångsdrivrutinen skickar den slutliga signalen till chipets externa stift (paketplatta).För inmatning buffras signalen från den yttre stiftet först, och den kan gå igenom en försening om det behövs.Den passerar sedan genom en annan flip-flop, där den kan spärras med en klocksignal.Ingångsvägen innehåller en programmerbar pull-up eller pull-down för att förhindra flytande värden.Sammantaget låter IOB dig styra hur signaler kommer in och lämnar FPGA med flexibel timing, spänningsnivåer och logiskt beteende, vilket hjälper XCS20-3TQ144i att anpassa sig till många olika kretskonstruktioner.

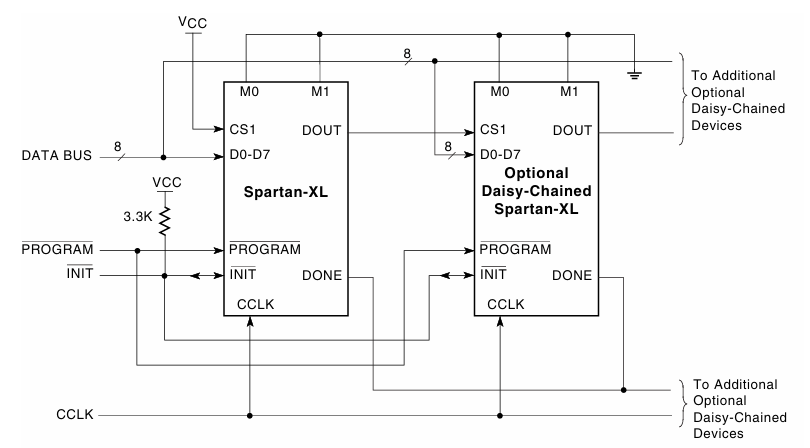

Spartan/XL Express Mode Circuit Diagram

Detta diagram visar hur Spartan-XL FPGAS, som XCS20-3TQ144I, är programmerade med Express-läge med en 8-bitars databuss.Det första chipet får data från systemet genom stift D0 - D7.Ett motstånd på 3,3 kΩ drar initlinjen högt om det inte finns problem under installationen.Huvudkontrollsignalerna (program, init, gjort och CCLK) delas över alla FPGA: er.När programmet går lågt gör alla chips redo för konfiguration.Uppgifterna flyter från det första chipets dout till nästa Chip's D0-D7, vilket möjliggör daisy-chaining av flera enheter.CCLK -klocksignalen håller allt synkroniserat.Denna installation är användbar när flera FPGA: er måste programmeras snabbt tillsammans och i rätt ordning.

XCS20-3TQ144I-specifikationer

Typ	Parameter
Tillverkare	Amd/xilinx
Serie	Spartan®
Förpackning	Bricka
Delstatus	Föråldrad
Antal laboratorier/clbs	400
Antal logikelement/celler	950
Totala RAM -bitar	12800
Antal I/O	113
Antal grindar	20000
Spänning - försörjning	4.5V ~ 5.5V
Monteringstyp	Ytfäste
Driftstemperatur	-40 ° C ~ 100 ° C (TJ)
Förpackning / fodral	144-LQFP
Leverantörspaket	144-TQFP (20x20)
Basproduktnummer	Xcs20

XCS20-3TQ144I-applikationer

Digital signalbehandling (DSP)

XCS20-3TQ144I kan hantera datberäkningar, vilket gör den lämplig för DSP-uppgifter som filtrering, ljudförbättring och videoströmbehandling.Dess FPGA-tyg tillåter skapandet av anpassade logiska rörledningar som effektivt hanterar aritmetiska tunga arbetsbelastningar, som är vanliga i ljudmodulering, brusreducering och eko avbokningssystem.Du kan skräddarsy bearbetningsblock direkt i hårdvara, säkerställa lägre latens och bättre prestanda än att använda traditionella mikrokontroller eller allmänna processorer.

Kommunikationssystem

I kommunikationsplattformar stöder denna FPGA implementering av olika protokoll som används vid dataöverföring, modulering och feldetektering/korrigering.Oavsett om de är i trådbundna system som Ethernet eller i trådlösa transmissionsmoduler, tillhandahåller XCS20-3TQ144I tillförlitlig logisk infrastruktur för tidskritiska och protokollkänsliga funktioner.Dess konfigurerbara I/O -stift och deterministiska logikrespons gör det idealiskt för hantering av handskakningar, inramning, paketrutning och kontrollsignalavkodning i anpassad kommunikationshårdvara.

Kontrollsystem och industriell automatisering

I fabriksautomation, robotik eller motorstyrningsapplikationer erbjuder XCS20-3TQ144I robust tidpunkt och bearbetningsförmågor för att hantera sensoringångar och ställdonutgångar.Du kan utforma exakta kontrollöglor som säkerställer synkroniserad rörelse och snabba återkopplingssvar, bra i CNC -maskiner, transportörer och PLC -system.Enhetens industriella temperaturområde säkerställer vidare dess hållbarhet och prestanda i hårda operativa miljöer.

Datainsamlingssystem

FPGA: s parallella bearbetningsfunktioner gör det effektivt att samla in och hantera stora volymer data från analoga till digitala omvandlare (ADC), sensorer eller andra mätenheter.Detta är värdefullt vid vetenskaplig instrumentering och miljöövervakning där data måste behandlas och analyseras på plats innan de loggas eller överförs.Möjligheten att anpassa logik möjliggör filtrering, komprimering och formatering av sensorströmmar.

Bild- och videobearbetning

I bildcentriska applikationer som övervakning, medicinsk avbildning och maskinvision kan XCS20-3TQ144I bearbeta visuella data.Den stöder kantdetektering, objektspårning eller pixelmanipuleringsfunktioner direkt i hårdvara.Detta tar bort den bearbetningsflaskhals som allmänt CPU: er står inför i uppgifter med hög ram och möjliggör bättre prestanda i applikationer som kräver snabba reaktionstider, till exempel automatiserade inspektionssystem.

Nätverksutrustning

Används i routrar, switchar och nätverksgränssnittskontroller, FPGA kan hantera paketomkoppling, protokollöversättning och bufferthantering.Du kan ladda ner specifika funktioner som rubrikundersökning eller kontrollsumvalidering till FPGA, vilket optimerar systemet för lägre latens och högre genomströmning.Dess breda I/O -kompatibilitet och programmerbar logik gör det också enkelt att överbrygga mellan olika kommunikationsstandarder.

Fordonselektronik

Den här enheten passar bra i fordonssystem som infotainment, instrumentpanelinstrumentation och avancerade förar-assistenssystem (ADAS).Dess förmåga att motstå industriella temperaturer säkerställer stabilitet i fordonsmiljöer.Uppgifter som signalbehandling för kamerainmatningar, dataintegration från flera fordonsundersystem eller kontroll av kommunikationsbussar i fordon kan alla anpassas inom denna FPGA.

Flyg- och försvar

I försvar och avionik, där tillförlitlighet och deterministiskt beteende är viktiga, används XCS20-3TQ144I för radarsignalbehandling, krypterad kommunikation och telemetrihantering.Dess icke-flyktiga konfiguration och stråltolerans (till viss del på grund av dess enklare arkitektur) gör den lämplig för flygsystem och uppdragskritiska operationer.

Test- och mätutrustning

Oscilloskop, logiska analysatorer och signalgeneratorer drar nytta av prestanda och rekonfigurerbara karaktär av denna FPGA.Det gör det möjligt att bygga flexibla testplattformar där funktioner som utlösande, vågformgenerering eller signalanalys kan justeras efter produktionen genom att omprogrammera logiken, förbättra mångsidigheten och förlänga produktens livslängd.

XCS20-3TQ144I Liknande delar

• XCS20-4TQ144C

XCS20-4TQ144C är ett PIN-kompatibelt alternativ till XCS20-3TQ144I, inrymt i samma 144-stifts TQFP-paket och erbjuder samma 113 I/O-pins och 20 000 systemgrindar.Den viktigaste skillnaden ligger i hastighetsgraden, där beteckningen "-4" indikerar något lägre prestanda jämfört med "-3" -versionen.Det fungerar inom ett kommersiellt temperaturintervall (0 ° C till +85 ° C), vilket gör det till ett ersättare för applikationer som inte kräver industriell tolerans.För äldre mönster som prioriterar paketkompatibilitet framför maximal prestanda erbjuder denna enhet en sömlös drop-in-ersättning.

• Xcs20-4pq208c

Denna variant kommer i ett större 208-stifts PQFP-paket och stöder 160 I/O-stift, mer än 113 av XCS20-3TQ144I.Den behåller samma logikkapacitet och hastighetskvalitet (-4) och erbjuder identiska bearbetningsfunktioner.Dess utökade I/O -räkning gör det idealiskt för mönster som kräver mer externa anslutningar, såsom komplex gränssnittskontroll eller parallellbehandling av datainmatningar.Det är ett lämpligt alternativ när du behöver skala upp I/O utan att ändra implementeringen av kärnlogik.

• XCS20-4VQ100C

XCS20-4VQ100C är ett kompaktalternativ i ett 100-stifts VQFP-paket med 77 I/O-stift, vilket bibehåller samma 20 000 systemgrindar och -4 hastighetsgrad.Även om det har färre stift, är dess mindre fotavtryck idealiskt för rymdbegränsade mönster där styrelsens fastigheter är begränsade.Detta gör det till det bästa alternativet för dem som vill miniatyrisera sin hårdvara och samtidigt bevara Core FPGA -funktionalitet, särskilt i inbäddade system eller bärbara applikationer.

XCS20-3TQ144I-programmeringssteg

1. Designpost

Programmering börjar med att skapa din digitala kretsdesign med hjälp av ett hårdvarubeskrivningsspråk (HDL) som VHDL eller Verilog.Detta steg utförs i Xilinx ISE Webpack Software Suite, som ger en integrerad utvecklingsmiljö för att skriva och hantera din FPGA -kod.Under detta skede definierar du beteendet hos dina logiska funktioner, register, tillståndsmaskiner och gränssnitt enligt din applikations krav.

2. Syntes och implementering

När HDL -koden har skrivits måste den syntetiseras.Denna process översätter din kod på hög nivå till en netlista på grindnivå som matchar de interna logikblocken för XCS20-3TQ144I.Efter syntes kartlägger implementeringsfasen netlistan på FPGA: s fysiska resurser.Den tilldelar logikelement, rutter sammankopplar och säkerställer att tidsbegränsningar är uppfyllda.Det är här ISE optimerar din design för område, hastighet eller kraft beroende på dina valda inställningar.

3. Bitstream -generation

Efter implementeringen konverteras designen till en konfigurationsfil som kallas en bitström (.bit).Den här filen innehåller all information som behövs för att programmera FPGA, inklusive utformningen av logikblock, routing och konfigurationsbitar.Detta steg är viktigt eftersom bitströmmen fungerar som bron mellan din mjukvarudesign och hårdvarukonfigurationen.

4. Programmera FPGA

För att ladda bitströmmen i FPGA använder du ISE -verktygsverktyget som ingår i ISE.Börja med att ansluta XCS20-3TQ144I till din dator via en kompatibel JTAG-programmerare som Xilinx-plattformskabel USB.Starta påverkan, och den kommer att upptäcka FPGA-enheten med hjälp av gränsskanning.Tilldela sedan din genererade .bit -fil till den detekterade enheten och initiera programmeringsprocessen.Verktyget överför bitströmmen till enheten och konfigurerar dess interna logik.

5. Verifiering

När programmeringen är klar, verifiera att FPGA uppför sig som avsett.Detta kan göras genom funktionell testning på en utvecklingskort eller testbänk, eller genom att köra en simulering inom ISE med hjälp av vågformutgångar.Om utgången inte uppfyller förväntningarna, återgå till designposten eller syntesstegen för att felsöka och revidera din logik.

XCS20-3TQ144I förpackningsdimensioner

• Pakettyp: 144-TQFP (Thin Quad Flat Package)

• Kroppsstorlek: 20 mm × 20 mm

• Tonhöjd (Blyavstånd): 0,5 mm

• Monteringstyp: Ytmontering

• Förpackning/fodral: 144-LQFP (lågprofilerad fyrpaket)

XCS20-3TQ144I-tillverkare

XCS20-3TQ144I tillverkades ursprungligen av Xilinx, ett ledande företag inom programmerbara logikenheter kända för banbrytande FPGA -teknik.Efter Xilinx förvärv av Avancerade mikroenheter (Amd År 2020 marknadsförs och stöds alla Xilinx FPGA-produkter, inklusive XCS20-3TQ144I, under AMD-märket.AMD fortsätter att upprätthålla Xilinx arv av innovation genom att erbjuda robust designstöd, långsiktig livscykelhantering och integration inom en bredare portfölj av adaptiva datorlösningar.Som den officiella tillverkaren säkerställer AMD tillgång till dokumentation, mjukvaruverktyg och resurser som krävs för att använda arv och nuvarande FPGA -familjer.

Slutsats

XCS20-3TQ144I är ett pålitligt och flexibelt chip som fungerar bra i många elektroniska projekt, särskilt de som behöver logik på medelhög nivå och stark I/O-kontroll.Den kan hantera tuffa miljöer, stöd i systemprogrammering och fungerar bra för saker som signalbehandling, industrimaskiner, kommunikationssystem och mer.Du kan också välja liknande versioner av chipet med fler eller färre stift beroende på dina designbehov.Programmering Det är enkelt med Xilinx -verktyg.Även om det kommer från en äldre FPGA -familj är det fortfarande användbart idag och stöds fullt ut av AMD, företaget som nu hanterar alla Xilinx -chips.

Datablad pdf

XCS20-3TQ144I Datablad:

Xilinx Reach211 cert.pdf

Spartan, Virtex FPGA/SCD 18/OCT/2010.PDF
