Riktlinjer för design av genomgående hål i PCB för nybörjare

Genomhålsteknik är en kretskortsmonteringsmetod där komponentledningar passerar genom borrade hål och löds för starka anslutningar.I den här artikeln kommer du att lära dig vad genomgående hål är, inklusive pläterade och icke-pläterade typer, och hur de fungerar i PCB-design.Du kommer också att förstå viktiga designelement som hålstorlek, kuddar och ringformade ringar, tillsammans med monteringsprocessen.Dessutom kommer du att utforska fördelarna, begränsningarna, komponenterna, applikationerna och designriktlinjerna för att använda genomhålsteknik.

Katalog

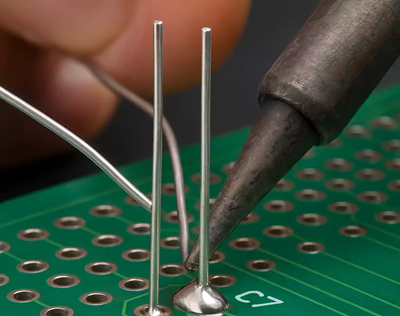

Figur 1. Genomgående lödningsexempel

Vad är ett genomgående hål i PCB?

Ett genomgående hål i en PCB är ett borrat hål som gör att komponentledningar kan passera genom kortet och lödas på plats.Dessa hål skapas under PCB-tillverkning och är utformade för att ansluta komponenter säkert till kortet.När en ledning förs in i hålet appliceras lod för att bilda både en elektrisk anslutning och en stark mekanisk bindning.Denna metod säkerställer att komponenterna sitter stadigt fast även under stress eller vibrationer.Genomgående mönsterkortsdesign används ofta i applikationer som kräver hållbarhet och tillförlitlighet.Som visas i figuren sträcker sig ledningarna genom kortet och löds på motsatt sida för att slutföra anslutningen.

Typer av genomgående hål i PCB

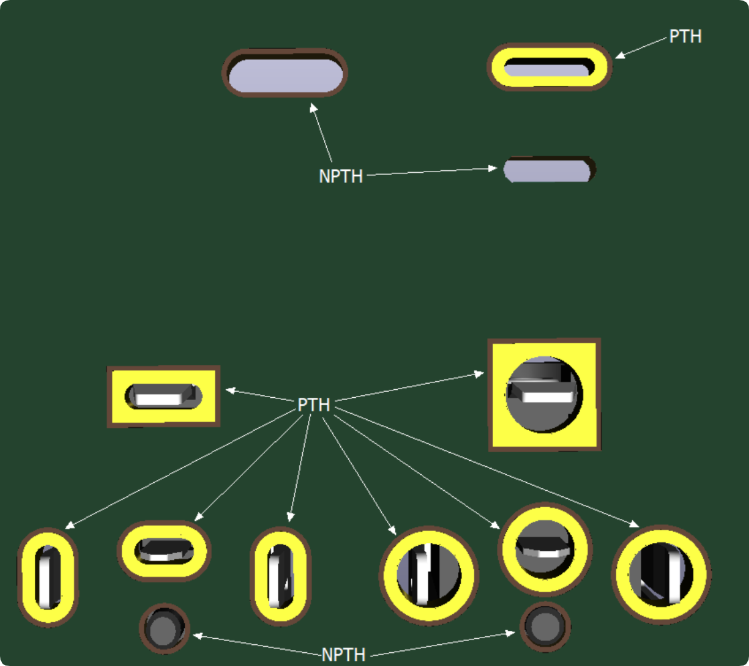

Figur 2. Typer av genomgående hål (PTH vs NPTH)

1. Pläterat genomgående hål (PTH)

Ett pläterat genomgående hål (PTH) är ett hål med ett tunt lager av koppar avsatt längs dess innervägg.Denna kopparplätering tillåter elektriska signaler att passera genom hålet och koppla samman olika lager av PCB.PTH:er är viktiga för att skapa vertikala elektriska banor i flerskiktskort.De ger också en pålitlig yta för lödning av komponentledningar.

Pläteringsprocessen säkerställer stark vidhäftning mellan koppar och hålvägg, vilket förbättrar ledningsförmåga och hållbarhet.Dessa hål stödjer både elektrisk anslutning och mekanisk stabilitet i PCB-strukturen.PTH:er används vanligtvis för komponentledningar och mellanskiktsanslutningar.Deras konsekventa konduktivitet gör dem bra i de flesta PCB-designer.

2. Icke-pläterat genomgående hål (NPTH)

Ett icke-pläterat genomgående hål (NPTH) är ett hål utan något ledande kopparskikt inuti.Dessa hål bär inga elektriska signaler och används endast för mekaniska ändamål.De är vanligtvis borrade för att ge utrymme för montering av hårdvara eller inriktningsfunktioner.NPTH:er hjälper till att säkerställa korrekt positionering av PCB:er i en sammansättning.

Eftersom det inte finns någon plätering förblir den inre ytan icke-ledande.Detta förhindrar oavsiktlig elektrisk anslutning mellan skikten.NPTH:er används ofta för skruvar, distanser eller kontakter som kräver fysiskt stöd.Deras roll är rent strukturell inom PCB-designen.

Design och dimensioner för kuddar med genomgående hål

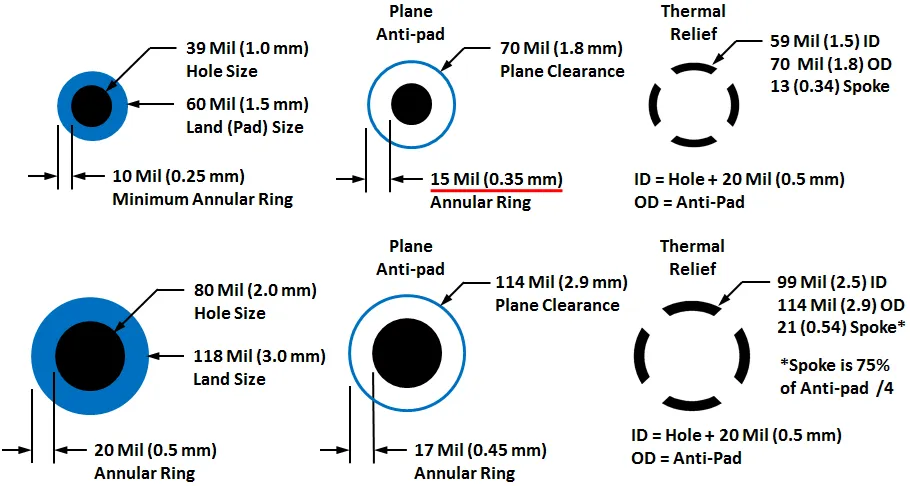

Figur 3. Dimensioner och struktur för kuddar med genomgående hål

• Hålstorlek (borrdiameter)

Hålstorleken definierar diametern på den borrade öppningen där komponentledningen sätts in.Den måste vara något större än elektroddiametern för att möjliggöra enkel insättning utan att skada komponenten eller PCB.Korrekt hålstorlek säkerställer bra lödflöde och förhindrar mekanisk påfrestning vid montering.Överdimensionerade hål kan försvaga lödfogarna, medan underdimensionerade hål kan göra införandet svårt.

• Pad (Land) Storlek

Kudden är kopparområdet som omger hålet på PCB-ytan.Det ger ytan där lod binder komponentledningen till kortet.En större dyna förbättrar lödbarheten och den mekaniska hållfastheten, speciellt för applikationer med hög belastning.Det måste dock balanseras med tillgängligt brädutrymme för att upprätthålla en effektiv layout.

• Ringformig ring

Den ringformiga ringen är kopparbredden mellan hålets kant och dynans kant.Det är viktigt för att säkerställa en tillförlitlig elektrisk och mekanisk anslutning.En minsta ringformig ring krävs för att undvika brott under borrning eller tillverkningsvariationer.En ökning av den ringformade ringen förbättrar hållbarheten och minskar risken för anslutningsfel.

• Termisk avlastning och frigång (Anti-Pad)

Termisk avlastning hänvisar till de ekerliknande anslutningarna mellan dynan och kopparplanen, vilket hjälper till att kontrollera värmen under lödning.Denna design möjliggör enklare lödning genom att minska värmeavledning till stora kopparområden.Clearance, eller anti-pad, definierar avståndet mellan hålet och omgivande kopparplan för att förhindra kortslutning.Rätt avstånd säkerställer elektrisk isolering samtidigt som tillverkningsbarheten bibehålls.

Process för montering av kretskort genom hål

1. PCB-borrning

Processen börjar med att borra hål i kretskortet på exakta platser som definieras i designlayouten.Dessa hål skapas med hjälp av höghastighetsborrmaskiner för att säkerställa noggrannhet och konsekvens.Korrekt borrning säkerställer korrekt håldiameter och inriktning med kuddar.Rena hålkanter är viktiga för att stödja senare steg som plätering och lödning.Varje avvikelse i detta skede kan påverka den slutliga anslutningskvaliteten.

2. Hålförberedelse och rengöring

Efter borrning rengörs hålen för att avlägsna skräp och föroreningar.Detta steg säkerställer att hålväggarna är släta och redo för vidare bearbetning.Rengöring förbättrar vidhäftningen för kopparplätering i ledande hål.Det förhindrar också defekter som dåliga lödfogar eller svaga anslutningar.En ren yta är avgörande för pålitlig PCB-prestanda.

3. Kopparplätering (för PTH)

I pläterade hål avsätts ett tunt lager av koppar innanför hålets väggar.Detta skapar en ledande bana mellan olika lager av PCB.Pläteringsprocessen måste vara enhetlig för att säkerställa konsekvent elektrisk prestanda.Korrekt pläteringstjocklek förbättrar hållbarheten och konduktiviteten.Detta steg är viktigt för flerskikts PCB-funktionalitet.

4. Komponentinsättning

Elektroniska komponenter sätts in i de borrade hålen manuellt eller med hjälp av automatiserade maskiner.Ledningarna passerar genom hålen och sträcker sig till den motsatta sidan av brädan.Korrekt placering säkerställer korrekt inriktning och avstånd mellan komponenterna.Komponenter måste sitta i jämnhöjd med PCB-ytan för stabil lödning.Detta steg förbereder kortet för den slutliga anslutningsprocessen.

5. Lödprocess

Löd appliceras för att säkra komponentledningarna och skapa elektriska anslutningar.Vanliga metoder inkluderar våglödning för massproduktion och handlödning för mindre partier eller reparationer.Lödet smälter och flyter runt blyet och dynan och bildar en stark fog.Korrekt temperaturkontroll säkerställer god vätning och undviker defekter.Detta steg slutför både elektrisk och mekanisk limning.

6. Inspektion och provning

Efter lödning genomgår kretskortet en inspektion för att kontrollera defekter som kalla fogar eller bryggbildning.Visuell inspektion och automatiserade testmetoder används för att säkerställa kvaliteten.Elektriska tester verifierar att alla anslutningar fungerar korrekt.Eventuella brister åtgärdas innan styrelsen godkänns.Detta steg säkerställer tillförlitlighet och prestanda i olika applikationer.

Fördelar och nackdelar med Through-Hole Technology

Fördelar med Through-Hole Technology

• Stark mekanisk limning av komponenter

• Hög tillförlitlighet i tuffa miljöer

• Bättre prestanda under termisk och mekanisk påfrestning

• Idealisk för applikationer med hög effekt och hög spänning

• Enklare manuell montering och reparation

• Säkra anslutningar för stora eller tunga komponenter

Nackdelar med Through-Hole Technology

• Kräver mer PCB-utrymme på grund av större hål

• Begränsar komponentdensiteten på kortet

• Långsammare montering jämfört med automatiserade metoder

• Högre tillverkningskostnad för borrning

• Ej lämplig för mycket kompakta konstruktioner

• Ökad vikt och brädstorlek

Through-Hole vs Surface-Mount Technology (SMT)

Funktion	Genomgående hål Teknik (THT)	Ytmonterad Teknik (SMT)
Monteringsmetod	Ledningar infogade i borrade hål (typisk Ø ~0,6–1,2 mm)	Komponenter löds direkt på kuddar (inga hål)
PCB hål Krav	Ja (mekanisk borrning krävs)	Ingen borrning krävs
Mekanisk Styrka	Hög dragkraft styrka (>50 N typiskt för elektroder)	Lägre styrka (~10–30 N beroende på dynans storlek)
Komponentstorlek	Typiskt 3–10 mm kroppsstorlek	Typiskt 0,2–5 mm (t.ex. 0201–1206 paket)
Brädedensitet	~5–20 komponenter/cm²	~20–100+ komponenter/cm²
Monteringsmetod	Våglödning eller handlödning	Återflödeslödning (automatiska ugnar ~230–260°C)
Produktionshastighet	~200–500 komponenter/min (vågprocess)	~10 000–50 000 komponenter/timme (plock-and-place)
Reparationsförmåga	Enkel manual ersättas med grundläggande verktyg	Kräver varmluft eller omarbetningsstationer
Elektrisk Prestanda	Lämplig upp till ~100 MHz typiskt	Stöder GHz-nivå höghastighetssignaler
Termisk Prestanda	Bättre värme avledning via ledningar (~1–3 W typiskt)	Begränsad, förlitar sig på pad/plan (~0,1–1 W typiskt)
Vibration Motstånd	Hög tillförlitlighet i >10 g miljöer	Måttlig (~5–10 g beroende på lödfogar)
Design Flexibilitet	Begränsad rutt på grund av hål som blockerar lager	Hög routing frihet (ingen via hinder)
Typiskt Ansökningar	Strömförsörjning, industri-, fordonsmoduler	Smartphones, bärbara datorer, kompakt elektronik
Tillverkning Komplexitet	Medium (manuell + mekaniska steg)	Hög automatisering, men strömlinjeformad process

Komponenter som använder teknik för genomgående hål

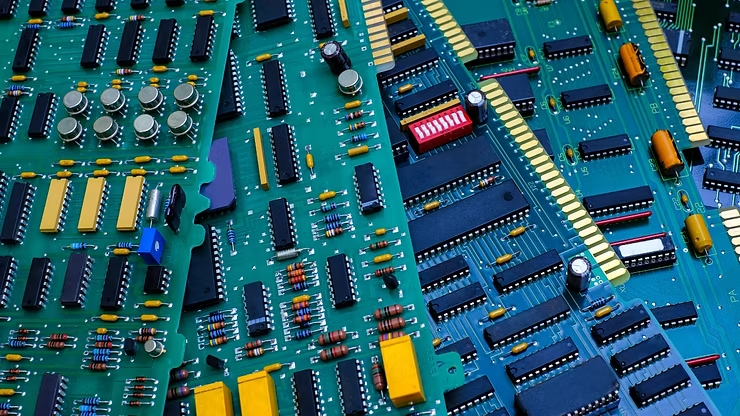

Figur 4. Genomgående hålkomponenter på PCB

• Motstånd (typ genomgående hål) - Genomgående motstånd har långa ledningar som passerar genom PCB-hål för säker montering.Dessa komponenter är enkla att installera och ger stabil elektrisk prestanda.Deras fysiska struktur tillåter bättre värmeavledning jämfört med mindre format.De används ofta i prototyper och allmän kretsdesign.

• Kondensatorer (radial och axiell) - Genomgående kondensatorer finns i radiella och axiella ledningskonfigurationer.Dessa konstruktioner tillåter fast anslutning till PCB, särskilt i kraftkretsar.De erbjuder pålitlig prestanda vid filtrering och energilagring.Deras större storlek stöder högre kapacitansvärden.

• Kontakter - Kontaktdon använder genomgående montering för att säkerställa starkt mekaniskt stöd.Detta är viktigt för delar som upplever upprepad in- och urkoppling.De lödda ledningarna ger hållbarhet under mekanisk påfrestning.De upprätthåller stabila elektriska anslutningar under långvarig användning.

• Transformatorer och induktorer - Dessa komponenter kräver ofta genomgående montering på grund av sin storlek och vikt.De starka lödfogarna hjälper till att stödja tunga komponenter på kretskortet.De används ofta i strömförsörjnings- och signalfiltreringskretsar.Deras design drar nytta av stabiliteten hos genomgående anslutningar.

• Dioder och transistorer (blyade typer) - Blyade dioder och transistorer monteras med genomgående metoder för tillförlitlighet.Deras ledningar möjliggör enkel placering och säker lödning.Dessa komponenter används ofta i kraft- och styrkretsar.De ger konsekvent elektrisk prestanda under olika förhållanden.

• Strömställare och reläer - Mekaniska komponenter som brytare och reläer förlitar sig på genomgående montering för stabilitet.Deras funktion involverar fysisk rörelse, vilket kräver stark PCB-anslutning.Ledningarna ger både elektrisk anslutning och strukturellt stöd.De används ofta i kontroll- och växlingsapplikationer.

Tillämpningar av Through-Hole Technology

1. Kraftelektroniksystem

Genomhålsteknik används i kraftkretsar där hög ström och spänning finns.De starka anslutningarna hjälper till att hantera elektrisk stress utan fel.Den stöder stabil drift i krävande miljöer.Detta gör den lämplig för strömförsörjning och omvandlare.

2. Industriell utrustning

Industriella system fungerar ofta under svåra förhållanden som vibrationer och temperaturförändringar.Genomgående hålkomponenter ger den styrka som behövs för långsiktig tillförlitlighet.De minskar risken för anslutningsfel i driften.Detta säkerställer konsekvent prestanda inom industriell automation.

3. Bilelektronik

Bilsystem kräver hållbara och vibrationsbeständiga PCB-anslutningar.Genomgående hålteknik hjälper till att bibehålla tillförlitligheten under konstant rörelse.Den används i styrenheter och säkerhetssystem.Detta förbättrar systemets övergripande stabilitet och säkerhet.

4. Flyg- och försvarssystem

Miljöer med hög tillförlitlighet kräver starka och felsäkra PCB-anslutningar.Genomgående hålteknik uppfyller stränga tillförlitlighetsstandarder.Den fungerar bra under extrema förhållanden som temperatur- och tryckförändringar.Detta gör den lämplig för verksamhetskritiska system.

5. Prototypframställning och testning

Många använder ofta genomgående komponenter för prototyper på grund av enkel hantering.Komponenter kan sättas in och bytas ut snabbt under testning.Detta förenklar kretsmodifieringar och felsökning.Det används ofta i utvecklings- och utbildningsmiljöer.

6. Tung utrustning

Utrustning som utsätts för mekanisk påfrestning drar nytta av genomgående PCB-design.De starka lödfogarna förhindrar att komponenter lossnar med tiden.Det säkerställer hållbarhet i tuffa applikationer.Detta stöder tillförlitlig långtidsdrift.

Riktlinjer för design av genomgående hål

• Välj Korrekt hål-till-ledningspassning

Se till att det borrade hålets diameter är något större än komponentens ledningsstorlek.Detta möjliggör smidig insättning utan att skada kretskortet eller komponenten.En korrekt passform förbättrar lödflödet och fogtillförlitligheten.Undvik alltför snäva eller lösa toleranser för att bibehålla konsistensen.

• Upprätthåll tillräckligt med hålavstånd

Ge tillräckligt med avstånd mellan hålen för att förhindra elektriska kortslutningar och mekaniska störningar.Rätt avstånd förbättrar också tillverkningsbarheten under borrning och lödning.Det säkerställer att komponenter kan placeras utan trängsel.Bra avstånd stödjer tillförlitlig montering och inspektion.

• Använd termisk avlastning för stora kopparområden

Applicera termiska reliefmönster när du ansluter kuddar till stora kopparplan.Detta hjälper till att kontrollera värmen under lödning och förhindrar dåliga lödfogar.Det förbättrar lödbarheten och minskar termisk stress.Balanserad värmefördelning säkerställer konsekventa resultat.

• Säkerställ korrekt lagerinriktning

Noggrann inriktning av hål över PCB-lager är avgörande för tillförlitliga anslutningar.Felinriktning kan leda till svaga leder eller öppna kretsar.Korrekt design säkerställer att alla lager ansluts korrekt genom pläterade hål.Detta stöder konsekvent elektrisk prestanda.

• Tänk på tillverkningsbarhet

Designa hål och layouter som är lätta att producera med standard PCB-processer.Undvik alltför små hål eller komplexa placeringar som ökar kostnaderna.Förenklade konstruktioner förbättrar utbytet och minskar defekter.Detta säkerställer en effektiv och kostnadseffektiv produktion.

Slutsats

Genomhålsteknik ger starka, hållbara anslutningar som fungerar bra i applikationer med hög stress, hög effekt och tillförlitlighetskritiska.Pläterade och icke-pläterade hål tjänar distinkta elektriska och mekaniska roller, medan korrekt design och monteringsprocesser säkerställer konsekvent prestanda.Även om det kräver mer utrymme och högre tillverkningsansträngning jämfört med ytmonteringsmetoder, är det fortfarande viktigt för specifika användningsfall.Att förstå dess struktur, process och bästa praxis för design hjälper till att säkerställa pålitlig och långvarig PCB-prestanda.
