Jämförelseguide för LGA vs BGA för design av elektroniska system

I den här artikeln kommer du att lära dig de viktigaste skillnaderna mellan LGA (Land Grid Array) och BGA (Ball Grid Array)-paket.Du kommer att förstå hur varje paket är byggt, hur det ansluts till PCB:n och var det ofta används.Innehållet jämför också deras struktur, prestanda och praktiska fördelar och nackdelar.I slutet kommer du att veta hur du väljer rätt paket baserat på dina designbehov.

Katalog

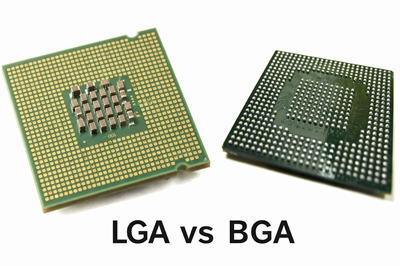

Figur 1. Översikt över LGA vs BGA

Vad är LGA (Land Grid Array)?

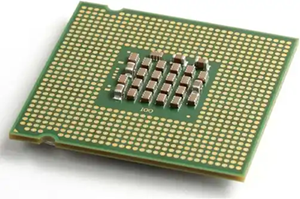

Figur 2. LGA-paket

LGA (Land Grid Array) är en typ av IC-paket där platta ledande kuddar, kallade landningar, är placerade på botten av komponenten istället för stift eller lödkulor.Dessa landningar kommer i kontakt med fjäderbelastade stift i en sockel på PCB, vilket skapar en elektrisk anslutning utan permanent lödning.Denna design används ofta i CPU:er och högpresterande processorer eftersom den möjliggör enkel installation och utbyte.Själva paketet innehåller inte lödelement, så den slutliga anslutningen definieras av socket-gränssnittet snarare än chippet.Denna struktur förenklar också visuell inspektion eftersom kontakterna är åtkomliga på ytan.

Vad är BGA (Ball Grid Array)?

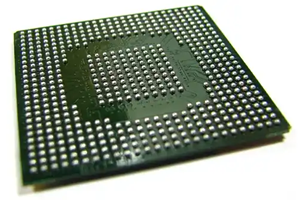

Figur 3. BGA-paket

BGA (Ball Grid Array) är ett ytmonterat paket som använder en rad små lödkulor på undersidan av chippet för att bilda elektriska anslutningar.Under monteringen smälter dessa lödkulor i en återflödesprocess och binder direkt till dynor på kretskortet, vilket skapar permanenta fogar.Denna förpackningsmetod möjliggör en kompakt layout med ett stort antal sammankopplingar i ett litet fotavtryck.BGA-paket används ofta i högdensitetselektronik som smartphones, GPU:er och inbyggda system.Lödkulorna hjälper också till att fördela mekanisk spänning över paketet under drift.

LGA vs BGA: Fysiska och strukturella skillnader

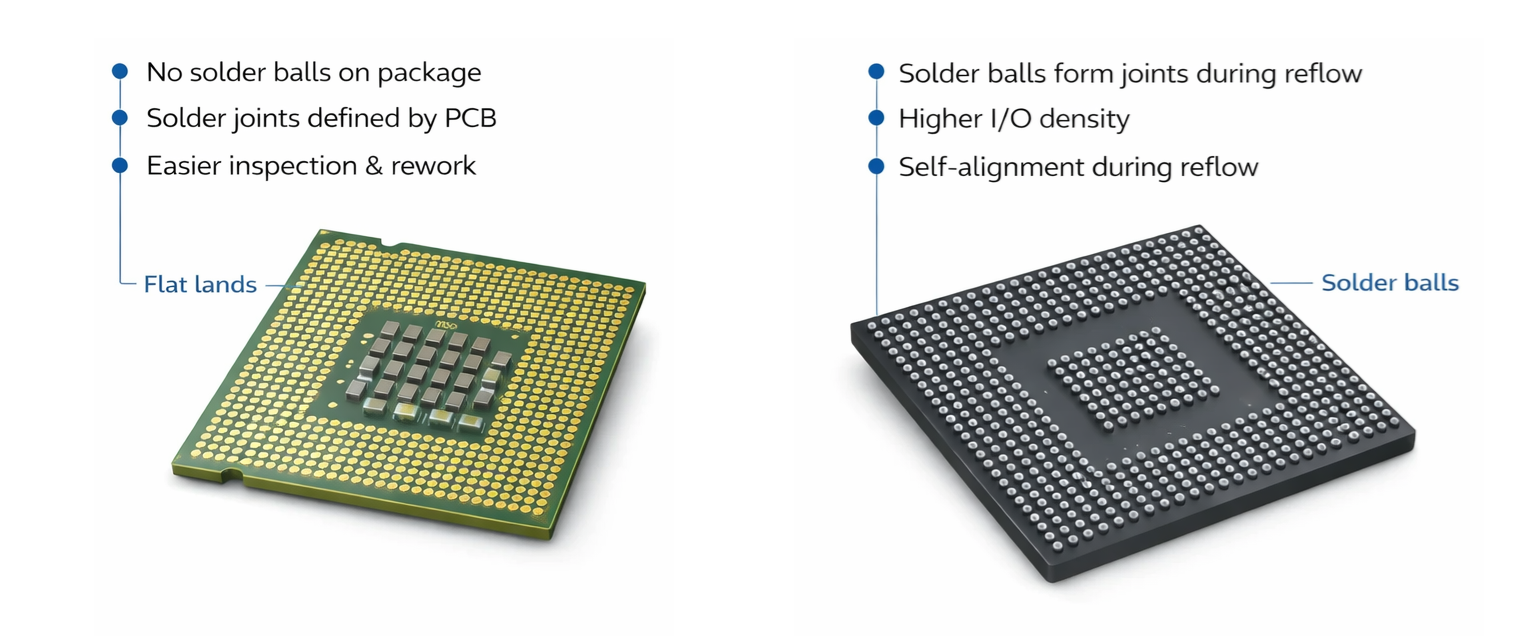

Figur 4. Strukturell jämförelse

LGA-paket använder platta metalliska landningar arrangerade i ett rutnät på undersidan av chippet, som är i linje med motsvarande stift i en sockel.Dessa förpackningar kräver ett mekaniskt kvarhållningssystem, såsom en hylsa och låsmekanism, för att upprätthålla tillförlitligt kontakttryck.Frånvaron av lödkulor betyder att själva chippet inte binder direkt till PCB, vilket gör det borttagbart och återanvändbart.Layouten definieras av exponerade kontaktdynor som är väl synliga och tillgängliga för inspektion.Däremot beror monteringsmetoden på exakt inriktning inuti sockeln snarare än lodinfästning.Som framgår av figuren skiljer den platta och enhetliga dynans yta LGA från andra förpackningstyper.

BGA-paket, å andra sidan, har en rad lödkulor som fungerar som både elektriska anslutningar och mekaniska ankare.Dessa lödkulor är förmonterade på förpackningen och smälter under återflödesprocessen för att bilda permanenta skarvar med kretskortet.Till skillnad från LGA är BGA-komponenter direkt monterade på kortet utan uttag, vilket gör dem inte borttagbara utan specialiserad omarbetningsutrustning.Anslutningarna är gömda under paketet, vilket gör visuell inspektion mer utmanande.Gallret med lödkulor möjliggör också snävare avstånd och högre stiftantal inom samma fotavtryck.Som visas i figuren skiljer de upphöjda sfäriska kontakterna tydligt BGA:s struktur från LGA:s platta områden.

LGA vs BGA: Termisk och elektrisk prestanda

Prestanda Aspekt	LGA (Land Grid Array)	BGA (Ball Grid Array)
Termisk Förlust	Värmeöverföring beror på sockelkontakt och kylflänseffektivitet;något mindre direkt termisk väg	Direkt lödning anslutning till PCB förbättrar värmeledning och spridningseffektivitet
Termisk Motstånd (θJA)	Typiskt högre på grund av gränssnittsskikt mellan paket och PCB	Lägre termisk motstånd på grund av direkt infästning och bättre värmeflödesväg
Värme Distributionsenhetlighet	Kan vara ojämnt värmeöverföring beroende på kontakttrycksfördelning	Mer enhetlig värmefördelning över lödfogar och PCB
Signalintegritet	Lite längre signalväg genom sockeln kan introducera impedansvariationer	Kort, direkt anslutningar minskar signalförlusten och förbättrar integriteten
Parasitisk Induktans	Högre pga uttagsstift och kontaktgränssnitt	Lägre pga kompakta lödkulanslutningar
Elektrisk Motstånd	Varierar beroende på på kontakttryck och renhet av hylsstift	Låg och stabil på grund av permanenta metallurgiska lödfogar
Kraftleverans Effektivitet	Bra men beroende på uttagskvalitet och stiftkontaktens konsistens	Mer effektiv på grund av lågimpedansvägar och stabila anslutningar
Högfrekvent Prestanda	Kan uppleva mindre signalförsämring vid mycket höga frekvenser	Bättre lämpad för RF- och höghastighetskonstruktioner på grund av minimal signalvägslängd
Elektromagnetisk Prestanda	Något högre EMI-risk på grund av längre sammankopplingsvägar	Lägre EMI pga kompakt layout och kortare elslingor
Tillförlitlighet Under belastning	Prestanda kan varierar över tiden på grund av slitage eller kontaminering i uttagskontakter	Mycket stabil prestanda över tid på grund av fasta lödfogar

Fördelar och nackdelar med LGA

Fördelar med LGA

• Tillåter enkel installation och utbyte utan lödning, vilket gör den idealisk för uppgraderingsbara system.

• Förenklar inspektion och underhåll eftersom kontakter är exponerade och tillgängliga.

• Minskar risken för paketskador vid hantering eftersom det inte finns några ömtåliga stift på chipet.

• Stöder högt antal stift samtidigt som den bibehåller mekanisk tillförlitlighet genom uttagsdesign.

Nackdelar med LGA

• Kräver ett uttag, vilket ökar den totala systemkostnaden och kortets komplexitet.

• Kontakttillförlitlighet beror på konsekvent tryck och hylskondition.

• Större mekaniskt fotavtryck jämfört med direktmonterade paket.

• Mottaglig för anslutningsproblem om kontaminering eller felinriktning inträffar.

Fördelar och nackdelar med BGA

Fördelar med BGA

• Möjliggör mycket hög I/O-densitet i ett kompakt fotavtryck för modern elektronik.

• Ger starka mekaniska och elektriska anslutningar genom lödfogar.

• Förbättrar elektrisk prestanda med kortare signalvägar och lägre induktans.

• Stöder effektiv värmeöverföring genom direkt PCB-anslutning.

Nackdelar med BGA

• Svårt att inspektera lödfogar eftersom de är gömda under förpackningen.

• Kräver specialutrustning för montering och omarbetningsprocesser.

• Ej lätt att byta ut när den väl löds fast på kretskortet.

• Tillverkningsfel som lodhål eller överbryggning kan vara svårare att upptäcka.

Hur väljer man mellan LGA- och BGA-paket?

1. Definiera servicekrav

Om din produkt kräver enkla uppgraderingar eller utbyte på fältet är LGA vanligtvis mer lämplig eftersom den tillåter icke-permanent installation.Detta är särskilt viktigt i system som stationära datorer eller servrar där komponenter kan behöva bytas.BGA är däremot avsedd för permanent montering och är inte avsedd för frekvent byte.Tänk på hur ofta underhåll eller uppgraderingar kommer att ske under produktens livscykel.Att välja baserat på servicevänlighet hjälper till att minska de långsiktiga driftskostnaderna och stilleståndstiden.

2. Utvärdera storlek och utrymmesbegränsningar

För kompakta enheter som smartphones eller inbyggda system är BGA ofta att föredra på grund av dess mindre fotavtryck och högre densitet.LGA kräver extra utrymme för uttag och mekaniska retentionssystem, vilket kan öka kortstorleken.I design med begränsat utrymme är det bra att minimera fotavtrycket för produktens övergripande formfaktor.BGA möjliggör snävare layouter och effektivare användning av PCB-området.Detta steg säkerställer att ditt paketval överensstämmer med fysiska designbegränsningar.

3. Tänk på tillverkningskapacitet

Din tillgängliga monteringsprocess spelar en stor roll i valet av paket.BGA kräver kontrollerad återflödeslödning och inspektionsverktyg som röntgensystem, som kanske inte är tillgängliga i alla tillverkningsinställningar.LGA, å andra sidan, förenklar monteringen genom att använda uttag istället för lödning.Utvärdera om din produktionslinje kan stödja komplexiteten i BGA-montering.Genom att matcha förpackningstypen med tillverkningskapacitet undviks produktionsrisker.

4. Analysera prestandakrav

Höghastighets- och högfrekvensapplikationer drar ofta nytta av BGA på grund av kortare elektriska vägar och bättre signalintegritet.LGA kan fortfarande stödja högpresterande applikationer men beror på sockets kvalitet och design.Om din applikation innebär krävande elektrisk prestanda blir paketvalet viktigt.Tänk på faktorer som signalhastighet, brus och strömleveransstabilitet.Detta säkerställer optimal prestanda för ditt specifika användningsfall.

5. Bedöm kostnadsbegränsningar

Budgetöverväganden inkluderar kostnader för både komponent- och systemnivå.LGA kan öka kostnaderna på grund av uttag och mekaniska delar, medan BGA kan minska kortets komplexitet men öka tillverkningskostnaderna.Den totala kostnaden bör inkludera montering, testning och eventuell omarbetning.Utvärdera avvägningarna mellan initiala kostnader och långsiktiga kostnader.Att välja rätt balans hjälper till att upprätthålla lönsamhet och skalbarhet.

6. Bestäm tillförlitlighetsbehov

För applikationer som utsätts för vibrationer, termisk cykling eller tuffa miljöer ger BGA ofta starkare mekanisk stabilitet på grund av lödda anslutningar.LGA förlitar sig på mekaniskt tryck, som kan vara mindre robust under extrema förhållanden.Tillförlitlighetskraven varierar beroende på bransch, såsom fordons- eller industrielektronik.Tänk på miljöstressfaktorer när du väljer paket.Detta steg säkerställer långvarig hållbarhet och produkttillförlitlighet.

Tillämpningar av LGA- och BGA-paket

Exempel på LGA-komponenter

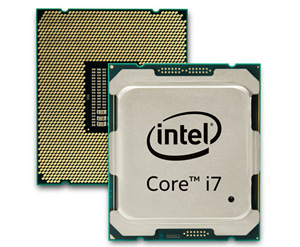

Figur 5. Exempel på LGA-komponenter

• Desktop och Server CPU:er – Många processorer, som Intel Core och Xeon-serien, använder LGA-paket för socket-baserad installation.Detta gör det möjligt att uppgradera eller byta ut processorer utan lödning.Designen stöder höga pin-antal som krävs för komplexa bearbetningsuppgifter.Det används ofta i persondatorer och datacenter.

• Nätverksgränssnittskontroller - Vissa Ethernet-kontroller använder LGA-paket för att möjliggöra modulär integration på moderkort.Detta hjälper till att förenkla underhåll och utbyte av nätverkshårdvara.Paketet stöder stabila elektriska anslutningar för höghastighetsdataöverföring.Det finns vanligtvis i företagsnätverksutrustning.

• Power Management ICs - Vissa strömkontrollenheter använder LGA för pålitlig kontakt och termisk prestanda.Den platta paddesignen säkerställer konsekvent anslutning med PCB eller sockel.Dessa komponenter används i spänningsreglering och kraftdistributionssystem.Deras design stöder effektiv integration på systemnivå.

• RF-moduler - LGA används i vissa RF-moduler där kompakt storlek och pålitlig kontakt krävs.Paketet stöder högfrekvent signalhantering med stabila anslutningar.Det används ofta i kommunikationsenheter och trådlösa system.Strukturen möjliggör enkel integration i modulära konstruktioner.

• Inbyggda processorer - Vissa inbyggda datormoduler använder LGA-paketering för flexibilitet i industriella system.Detta möjliggör enklare uppgraderingar och underhåll i applikationer med lång livslängd.Paketet stöder stabil drift i kontrollerade miljöer.Det används ofta i automations- och kontrollsystem.

Exempel på BGA-komponenter

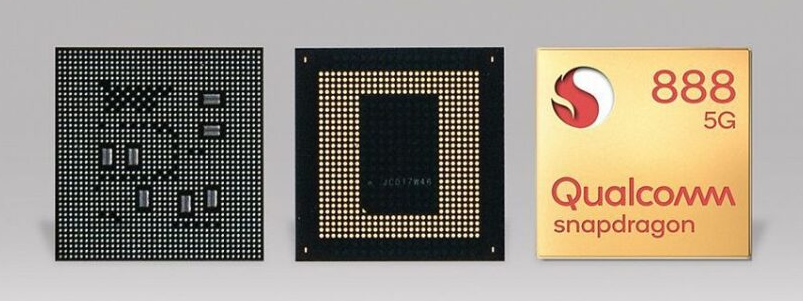

Figur 6. Exempel på BGA-komponenter

• Graphics Processing Units (GPU) - GPU:er använder vanligtvis BGA-paketering för att stödja hög stiftdensitet och snabb dataöverföring.Den kompakta designen möjliggör integration i grafikkort och bärbara datorer.Lödade anslutningar förbättrar prestanda och tillförlitlighet under tunga arbetsbelastningar.Detta paket är viktigt för moderna högpresterande grafiksystem.

• Mobila SoC-processorer - Smartphone-processorer, som de i Snapdragon-serien, förlitar sig på BGA för kompakt och effektiv design.Paketet stöder hög integration av CPU, GPU och anslutningsfunktioner.Det möjliggör smala enhetsprofiler och hög processorkraft.Detta gör den idealisk för mobil och bärbar elektronik.

• Field-Programmable Gate Arrays (FPGA) - FPGA:er använder ofta BGA-paket för att rymma ett stort antal I/O-anslutningar.Designen stöder komplexa logiska operationer och höghastighetskommunikation.Dessa komponenter används i telekommunikations-, AI- och databehandlingssystem.Paketet säkerställer stabil prestanda i krävande applikationer.

• Minneschips (DRAM/Flash) – Många minnesenheter använder BGA-paketering för högdensitetsstapling och effektiv PCB-layout.Det lilla fotavtrycket gör att flera marker kan placeras nära varandra.Detta förbättrar systemets prestanda och minskar latensen.Det används ofta i hemelektronik och datorsystem.

• Chipset och kontroller - Moderkortskretsuppsättningar och inbyggda kontroller använder ofta BGA för permanenta och pålitliga anslutningar.Paketet stöder komplex funktionalitet i ett kompakt utrymme.Det används ofta i bärbara datorer, surfplattor och inbyggda system.Designen säkerställer långsiktig stabilitet och prestanda.

Slutsats

LGA och BGA skiljer sig främst i hur de ansluter till PCB, med LGA som använder sockelbaserade kontakter och BGA förlitar sig på lödfogar.LGA erbjuder enklare utbyte och inspektion, medan BGA ger högre densitet, bättre elektrisk prestanda och starkare mekanisk stabilitet.Varje paket har avvägningar i kostnad, tillverkningsbarhet och tillförlitlighet beroende på applikation.Att välja rätt alternativ beror på att balansera servicebarhet, utrymmesbegränsningar, prestandabehov och produktionskapacitet.
