Förstå MPC8548EVUAUJ blockdiagram och prestandafunktioner

MPC8548EVUAUJ är byggd för att hantera snabb och stadig datarörelse i nätverkssystem.Du hittar det i routrar, switchar, gateways och annan kommunikationsutrustning som behöver pålitlig prestanda dygnet runt.Den körs på en 32-bitars PowerPC e500-kärna och kan nå hastigheter upp till 1,333 GHz, vilket ger dig solid processorkraft för pakethantering och systemkontroll.Med inbyggda Gigabit Ethernet-portar, minneskontroll och säkerhetsfunktioner håller den många nyckelfunktioner på ett enda chip.Det innebär färre externa delar och en renare skivlayout.Du får också stöd för hårdvarukryptering, som hjälper till att hantera säker datatrafik utan att sakta ner.Den här guiden leder dig genom dess funktioner, tekniska detaljer, applikationer och övergripande fördelar på ett tydligt och enkelt sätt.

Katalog

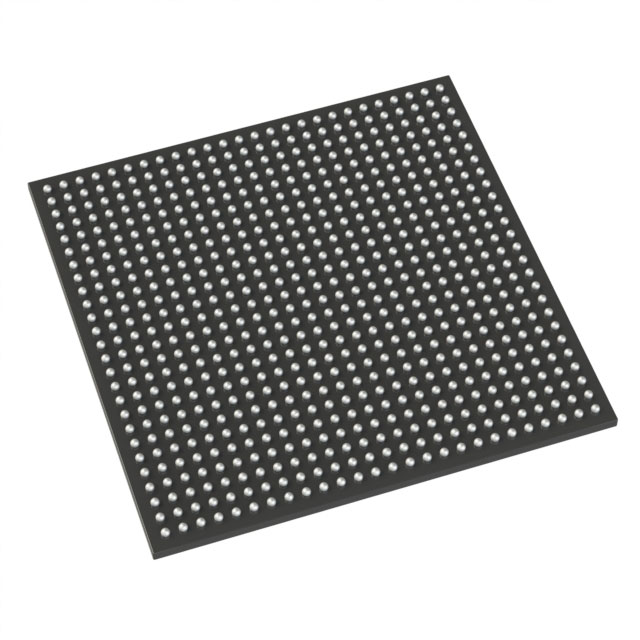

MPC8548EVUAUJ Översikt

Den MPC8548EVUAUJ är en 32-bitars inbäddad mikroprocessor byggd på PowerPC e500-kärnan och designad för nätverks- och kommunikationssystem.Den stöder höga klockhastigheter och integrerar minneskontroll, Gigabit Ethernet-gränssnitt, PCI-anslutning och seriella kommunikationsportar på ett enda chip.Enheten hanterar datarouting, pakethantering och systemkontroll i routrar, switchar, trådlösa basstationer och industriella gateways.Säkerhetsacceleration på chip stöder krypterad dataöverföring, medan cacheminne förbättrar bearbetningseffektiviteten.Dess kompakta paket passar täta skivlayouter och långvarig drift.Letar efter MPC8548EVUAUJ.Kontakta oss för att kontrollera aktuellt lager, ledtid och pris.

Funktioner hos MPC8548EVUAUJ

Single Core 32-bitars PowerPC e500-arkitektur

MPC8548EVUAUJ använder en 32-bitars PowerPC e500-kärna designad för inbäddade nätverks- och kommunikationsplattformar.Den exekverar styrlogik, datadirigering och protokollhantering inom en enda bearbetningsenhet.Arkitekturen stöder effektivt instruktionsflöde och förutsägbart systembeteende, vilket hjälper till att upprätthålla stabil prestanda i enheter som arbetar kontinuerligt.Dess struktur gör att processorn kan hantera operativsystem och nätverksstackar utan att behöva ytterligare bearbetningskärnor.

Driftshastighet upp till 1,333 GHz

Denna processor arbetar vid frekvenser upp till 1,333 GHz.Den högre klockhastigheten stöder snabbare datahantering och minskad bearbetningsfördröjning i paketbaserade system.Det möjliggör smidigare trafikhantering i routrar, gateways och växlingsutrustning där jämn genomströmning krävs.Det definierade driftsområdet gör det möjligt för designers att balansera prestanda och strömförbrukning baserat på systembehov.

Integrerad signalbehandlingsmotor

En integrerad signalbehandlingsmotor stöder aritmetiska operationer som används i kommunikations- och databearbetningsuppgifter.Det förbättrar prestandan i applikationer som involverar filtrering, kodning och datahantering i realtid.Genom att integrera denna förmåga på chip, minskar enheten behovet av externa signalbehandlingskomponenter och hjälper till att upprätthålla kompakt systemdesign.

Integrerad säkerhetsmotor

Den inbyggda säkerhetsmotorn ger hårdvarustöd för kryptering och dekrypteringsfunktioner.Den innehåller också en slumptalsgenerator som används för säker nyckelskapande och skyddade kommunikationssessioner.Den här funktionen gör det möjligt för nätverksutrustning att behandla krypterad trafik direkt i processorn, vilket förbättrar dataskyddet samtidigt som systemet bibehålls konsekvent.

Quad 10 100 1000 Mbps Ethernet-gränssnitt

Enheten integrerar fyra Ethernet-kontroller som stöder 10 Mbps, 100 Mbps och 1000 Mbps datahastigheter.Dessa gränssnitt möjliggör direktanslutning till flera nätverksportar utan externa kontroller.Integrerat Ethernet-stöd förenklar kortlayouten och minskar antalet komponenter samtidigt som det tillåter multiportkommunikation inom en enda processorplattform.

Minneskontroll för DDR DDR2 och SDRAM

En minneskontroller på chip stöder minnestyperna DDR, DDR2 och SDRAM.Denna kompatibilitet möjliggör flexibelt minnesval baserat på kapacitets- och hastighetskrav.Direkt minnesintegration förbättrar dataöverföringseffektiviteten mellan processorn och externa minnesenheter, vilket stöder stabil systemprestanda under kontinuerlig arbetsbelastning.

Integrerade perifera gränssnitt

MPC8548EVUAUJ inkluderar DUART-, I2C-, PCI- och RapidIO-gränssnitt för kommunikation med externa enheter.Dessa gränssnitt stöder systemexpansion, lagringsanslutning och höghastighetsdatautbyte mellan komponenter.Deras integration minskar behovet av separata gränssnittskontroller och stöder organiserad kommunikation på kortnivå.

783-stifts FCBGA ytmonteringspaket

Processorn är inrymd i ett 783 ball flip chip ball grid array-paket som mäter cirka 29 gånger 29 mm.Detta ytmonteringsformat stöder kompakt kortplacering och stabil elektrisk kontakt över flera anslutningar.Paketdesignen passar layouter med hög densitet som används i nätverk och inbyggd kommunikationsutrustning.

Drifttemperaturområde 0 C till 105 C

Det specificerade driftstemperaturintervallet är från 0 C till 105 C. Detta intervall möjliggör tillförlitlig prestanda i kontrollerade industri- och kommunikationsmiljöer.Den stöder system som kan uppleva förhöjda interna temperaturer under långvarig drift.

I O Spänningsstöd 1,8 V 2,5 V och 3,3 V

Enheten stöder in- och utspänningsnivåer på 1,8 V, 2,5 V och 3,3 V. Spänningskompatibilitet med flera nivåer möjliggör anslutning med ett brett utbud av perifera komponenter.Denna flexibilitet förenklar systemintegration mellan olika logiska standarder.

MPC8548EVUAUJ Tekniska specifikationer

Produktattribut	Attributvärde
Tillverkare	NXP Semiconductors
Spänning - I/O	1,8V, 2,5V, 3,3V
Leverantörsenhetspaket	783-FCBGA (29x29)
Hastighet	1,333 GHz
Serie	MPC85xx
Säkerhetsfunktioner	Kryptografi, slumptalsgenerator
RAM-kontroller	DDR, DDR2, SDRAM
Paket/fodral	783-BBGA, FCBGA
Paket	Bricka
Driftstemperatur	0°C ~ 105°C (TA)
Antal kärnor/bussbredd	1 kärna, 32-bitars
Monteringstyp	Ytmontering
Ethernet	10/100/1000 Mbps (4)
Kärnprocessor	PowerPC e500
Co-processorer/DSP	Signalbehandling;SPE, Säkerhet;SEC
Basproduktnummer	MPC85

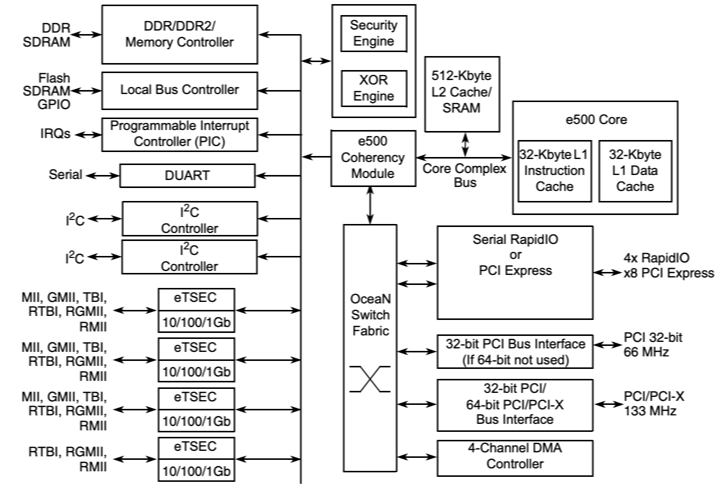

Enhetsblockdiagram för MPC8548EVUAUJ

Integrerad kring en PowerPC e500-kärna, kombinerar arkitekturen 32 Kbyte L1-instruktioner och 32 Kbyte L1-datacacher med en 512 Kbyte L2-cache ansluten via en komplex kärnbuss.En DDR- och DDR2-minneskontroller ansluter till extern SDRAM, medan en lokal busskontroller stöder flash-, SRAM- och GPIO-anslutningar.Fyra förbättrade Ethernet-kontroller med tre hastigheter ger 10, 100 och 1000 Mbps drift genom standard MII- och RGMII-relaterade gränssnitt.Höghastighetsanslutning tillhandahålls av Serial RapidIO eller PCI Express, tillsammans med 32-bitars PCI- och 64-bitars PCI X-gränssnitt.En säkerhetsmotor med kryptografisk acceleration och generering av slumptal fungerar tillsammans med en XOR-motor och en fyra-kanals DMA-kontroller.Intern datarörelse mellan delsystem hanteras av Ocean switch-strukturen, som länkar bearbetning, minne, nätverk och perifera gränssnitt inom ett enda system på chiplayout.

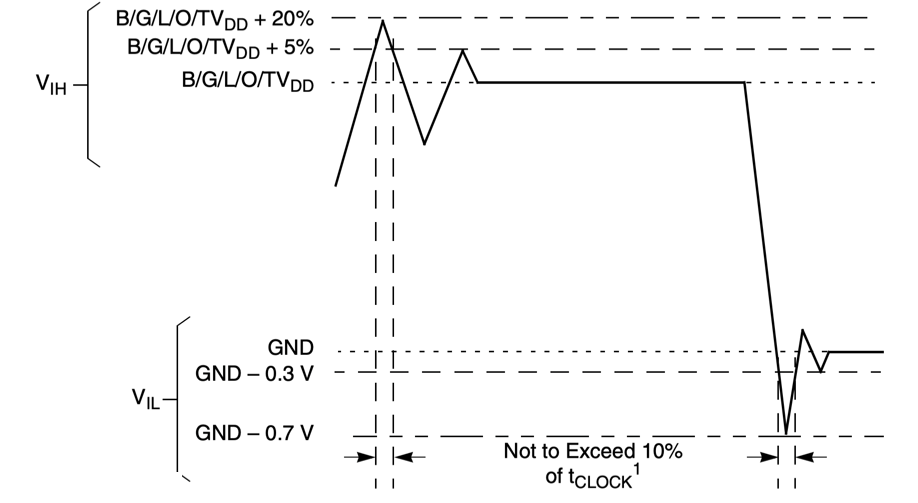

Överskrid underskridande gränser för MPC8548EVUAUJ

Spänningsvågformsgränser definierar tillåtna över- och underslagsnivåer vid enhetsgränssnitt i förhållande till de tillhörande matningsskenorna.Högnivåinmatningströskelvärden refereras till B G L O TVDD, med tillfälligt överskridande tillåtet upp till TVDD plus 20 procent och TVDD plus 5 procent som indikeras av streckade gränslinjer.Gränser för låga nivåer refereras till marken och visar underskottsmarginaler ner till minus 0,3 V och minus 0,7 V. Transienta avvikelser utanför stationärt tillståndsintervall är begränsade till en varaktighet som inte överstiger 10 procent av den tillämpliga klockperioden, med klockreferens definierad per gränssnittstyp som DDR, PCI, I2C, JTAG eller Ethernet.Diagrammet fastställer elektriska spänningsgränser för att säkerställa signalintegritet och överensstämmelse med gränssnittets driftsförhållanden.

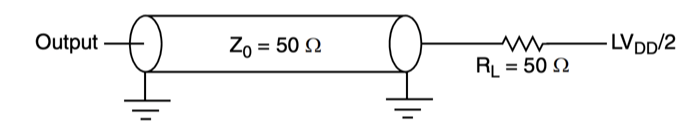

AC-testbelastning av MPC8548EVUAUJ

Utgångstestkonfigurationen definierar en kontrollerad impedansmiljö för AC-karakterisering av eTSEC-gränssnittet.Utgångsnoden driver en transmissionsledning modellerad med en karakteristisk impedans på 50 ohm, avslutad av ett 50 ohm belastningsmotstånd kopplat till LVDD dividerat med två.Markreferenser visas i båda ändarna av transmissionsvägen för att representera en balanserad mätuppsättning.Detta arrangemang fastställer definierade belastnings- och förspänningsförhållanden för utvärdering av signaltiming och spänningsbeteende under standardiserade AC-testförhållanden.

Tillämpningar av MPC8548EVUAUJ

Nätverksroutrar för företag och operatörer

MPC8548EVUAUJ används i företags- och operatörsroutrar som hanterar kontinuerlig pakettrafik över flera nätverksportar.Dess PowerPC e500-kärna bearbetar routingtabeller, vidarebefordranbeslut och protokollstackar i realtid.De integrerade quad Gigabit Ethernet-gränssnitten möjliggör direktanslutning till flera nätverkslänkar, vilket minskar externa komponenter på kortet.Med inbyggd minneskontroll och hårdvarusäkerhetsstöd bibehåller processorn stabil genomströmning samtidigt som den hanterar krypterade dataströmmar över lokala och stora nätverk.

Nätverksswitchar och multiportgateways

I hanterade switchar och nätverksgateways koordinerar enheten dataflödet mellan anslutna system.Den hanterar raminspektion, buffring och trafikdistribution samtidigt som den upprätthåller en stabil kommunikation mellan portarna.De integrerade PCI- och RapidIO-gränssnitten stöder expansion och höghastighetsanslutning inom modulära system.Denna inställning tillåter kompakta växlingsplattformar att hantera strukturerat datautbyte utan att förlita sig på flera diskreta kontroller.

Utrustning för telekommunikationsinfrastruktur

Telekommunikationsplattformar som accessenheter och överföringssystem använder MPC8548EVUAUJ för centraliserad kontroll och datahantering.Processorn stöder stadig datarörelse mellan kommunikationsgränssnitt samtidigt som den övervakar systemuppgifter och övervakningsfunktioner.Dess definierade driftstemperaturområde stöder användning i utrustning som körs kontinuerligt i kontrollerade nätverksanläggningar.

Säkra nätverks- och VPN-apparater

Säkra gateways och VPN-enheter förlitar sig på att processorn hanterar krypterad trafik och sessionskontroll.Den integrerade säkerhetsmotorn utför kryptering och dekryptering direkt på chipet och stöder skyddade kommunikationskanaler.Detta möjliggör säkra fjärranslutningar och datautbyte utan behov av ytterligare säkerhetsprocessorer, vilket hjälper till att upprätthålla en kompakt systemarkitektur.

Industriella inbyggda styrsystem

Industriella styrenheter använder MPC8548EVUAUJ för att övervaka nätverksanslutna enheter och koordinera kommunikation mellan delsystem.Den hanterar datainsamling, statusrapportering och styrsignalering inom strukturerade automationsplattformar.Processorn stöder tillförlitlig drift under långa körcykler, vilket gör den lämplig för inbyggda system som fungerar hela dagen.

Högpresterande inbyggda datorplattformar

Inbyggda datorkort använder denna processor för att köra operativsystem och kommunikationstjänster inom en enda integrerad enhet.Den hanterar minnesåtkomst, kringutrustning och databehandling i system som kräver konsekvent prestanda.De integrerade gränssnitten förenklar kortdesignen samtidigt som de stöder skalbara datormoduler.

Säkra kommunikationssystem

Säker kommunikationsutrustning integrerar MPC8548EVUAUJ för att hantera kontrollerat datautbyte över trådbundna nätverk.Processorn stöder skyddad meddelandehantering, säker nyckeloperation och protokollövervakning.Dess kombinerade bearbetnings-, nätverks- och säkerhetsfunktioner möjliggör strukturerad design av kommunikationsplattformar fokuserade på skyddad dataöverföring.

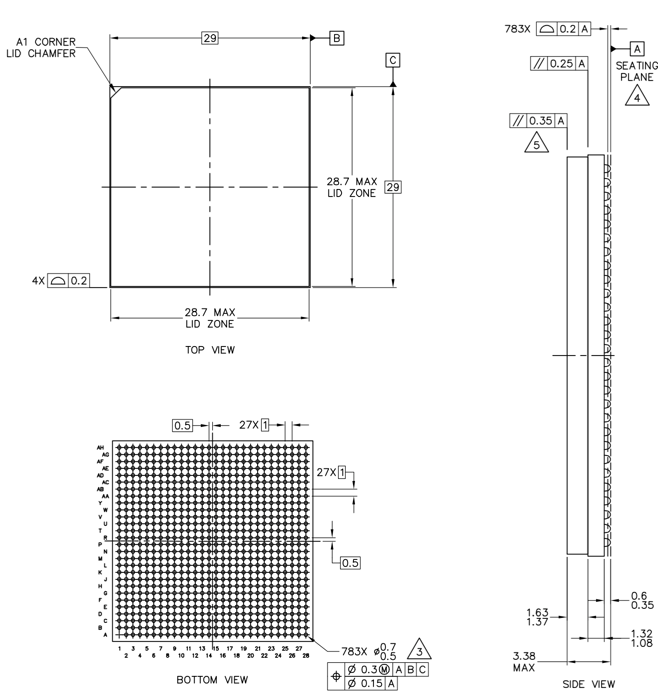

Översiktsmått för MPC8548EVUAUJ

Ritningar för paketkontur definierar de mekaniska dimensionerna och kullayouten för 783 lead FC CBGA- och FC PBGA-versionerna med fullt lock.Ovanifrån specificerar lockzonens maximala dimensioner på 28,7 x 28,7 mm och identifierar A1-hörnfasningen för orientering.Den nedre vyn visar en 27 gånger 27 kulor med totalt 783 lödkulor med en stigning på 0,8 mm, inklusive märkta rad- och kolumnkoordinater för stiftidentifiering.Sidovyn ger totala höjdgränser upp till 3,38 mm och referenser till sittplan, tillsammans med toleranser för samplanaritet och profilkontroll.Dimensionella anrop och geometriska toleranser skapar fysiska begränsningar för PCB-fotavtrycksdesign och monteringsuppriktning.

MPC8548EVUAUJ Fördelar och nackdelar

Fördelar

• Fungerar vid upp till 1,333 GHz, vilket stöder stadig databehandling i nätverkssystem

• Integrerar fyra Gigabit Ethernet-gränssnitt, vilket minskar behovet av externa nätverkskontroller

• Inkluderar på chip kryptografisk acceleration och en slumptalsgenerator för säker datahantering

• Stöder DDR-, DDR2- och SDRAM-minnen, vilket möjliggör flexibelt val av minne

• Tillhandahåller RapidIO- och PCI-gränssnitt för strukturerad systemexpansion

• Klassad för drift från 0 C till 105 C, lämplig för kontrollerade industriella miljöer

• Hög integrationsnivå sänker det totala antalet komponenter och förenklar kortlayouten

Nackdelar

• Design med en kärna kan begränsa prestandan i kraftigt parallella programvarumiljöer

• Inkluderar inte integrerat grafikstöd

• Saknar inbyggda SATA- och USB-gränssnitt

• 783-stifts FCBGA-paket kräver exakt PCB-layout och kontrollerad montering

• PowerPC-arkitektur kan erbjuda snävare mjukvarustöd jämfört med nyare processorfamiljer

• Livscykelplanering bör ses över när man utvecklar långsiktiga systemdesigner

MPC8548EVUAUJ Alternativ

Artikelnummer	Tillverkare	Nyckelfunktioner	Använd fall/anteckningar
MPC8548EVTAUJD	NXP USA Inc.	PowerPC e500 kärnprocessor som fungerar upp till 1,33 GHz med integrerad DDR-minneskontroller och flera Gigabit Ethernet-gränssnitt.Designad för hög datagenomströmning och nätverksbearbetning.	Används i företagsnätverksutrustning, telekominfrastruktur och inbyggda system som kräver stark kommunikationsprestanda.
MPC8548EVTAUJC557	Freescale Semiconductor	Högpresterande PowerPC-processor med stöd för DDR/DDR2-minne och avancerade kommunikationsgränssnitt.Stöder industriellt temperaturområde på −40 °C till 85 °C.	Lämplig för industriella nätverk, automationskontroller och kommunikationsgateways som arbetar i miljöer med utökade temperaturer.
MPC8548EVTAUJC	NXP USA Inc.	PowerPC e500-kärna med integrerad minneskontroller och höghastighetskommunikationsgränssnitt.Designad för stabil prestanda inom intervallet 0 °C till 70 °C.	Används vanligtvis i kommersiella nätverksenheter, dataroutingsystem och inbyggda datorplattformar.
MPC8548EVUAQG	NXP USA Inc.	PowerPC-baserad processor med integrerat Ethernet- och minnesstöd, optimerad för inbäddade kommunikationsuppgifter.Industriell temperaturkapacitet.	Idealisk för industriella gateways, nätverksprocessorer och högtillförlitlig kommunikationsutrustning.

Om NXP Semiconductors

NXP Semiconductors N.V. är ett globalt halvledarföretag med huvudkontor i Eindhoven, Nederländerna.Det etablerades 2006 efter en företagsomstrukturering och har sedan dess vuxit till en stor leverantör av lösningar för blandade signaler och inbyggda bearbetning.Företaget driver design- och forskningscenter i flera regioner och betjänar fordons-, industri-, kommunikationsinfrastruktur och mobilmarknader.Dess produktportfölj inkluderar mikrokontroller, applikationsprocessorer, säkra identifieringsenheter, analoga komponenter och anslutningslösningar.NXP fokuserar på säkra anslutningar och pålitliga elektroniska styrsystem som används i transport, nätverk och inbyggda plattformar.

Slutsats

MPC8548EVUAUJ samlar bearbetning, nätverk och säkerhet i ett kompakt chip.Du får en 32-bitars PowerPC-kärna som körs i hög hastighet, tillsammans med fyra Gigabit Ethernet-portar och flexibelt minnesstöd.Dess inbyggda säkerhetsmotor hjälper till att hantera krypterad data direkt på processorn, vilket håller kommunikationen stabil och skyddad.Med stöd för PCI, RapidIO och flera spänningsnivåer passar den in i många kommunikations- och kontrollsystem.783-stifts FCBGA-paketet tillåter täta kortlayouter samtidigt som de hanterar krävande arbetsbelastningar.Om du behöver tillförlitlig datarouting och systemkontroll i en enhet ger denna processor dig en balanserad blandning av prestanda och integration.
