Norton teorem grunder och kretsexempel

Om du någonsin har tittat på en komplex krets och undrat hur du kan känna till det, kan Nortons teorem hjälpa.Det ger dig ett sätt att förenkla en hel del av en krets till något mycket lättare att arbeta med.Istället för att hantera många komponenter ersätter du dem med bara en nuvarande källa och ett motstånd parallellt.Detta gör det snabbare att analysera hur ström och spänning beter sig, särskilt när lasten ändras.Oavsett om du lär dig grunderna för krets eller letar efter ett bättre sätt att lösa problem, håller den här metoden saker tydliga och hanterbara.I den här artikeln lär du dig vad Nortons teorem är, hur man tillämpar det och varför det är användbart för att förenkla kretsanalysen.Allt förklaras steg för steg så att du enkelt kan följa.

Katalog

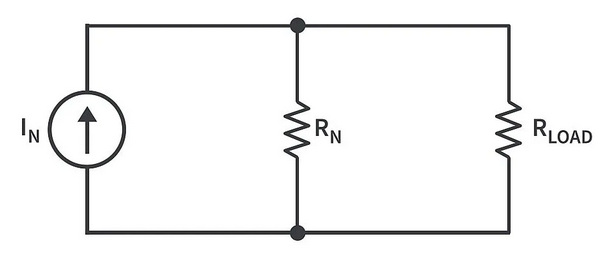

Figur 1. Nortons sats i kretsanalys

Introduktion till Nortons sats i kretsanalys

Nortons teorem är ett användbart verktyg när du arbetar med elektriska kretsar, särskilt om du vill förenkla en komplex krets för att underlätta analysen.Idén bakom det är den Alla linjära elektriska kretsar Med motstånd och källor kan ersättas med en enklare version som uppträder på samma sätt ur lastens synvinkel.Denna enklare version kallas Norton Equivalent Circuit.

Istället för att hantera ett rörigt nätverk av komponenter, låter Nortons sats dig fokusera på en krets som består av bara en En enda strömkälla parallellt med ett motstånd.Du kan sedan ansluta din last till denna förenklade version och enkelt ta reda på saker som hur mycket ström flyter eller vilken spänning som visas över den.

Denna metod fungerar bäst med kretsar som är linjär—VILL betyder att de följer Ohms lag och inte har komplicerade element som dioder eller transistorer som uppför sig icke-linjärt.Det är också ett bra sätt att jämföra med TheVevenins sats, som gör något liknande men använder en Spänningskälla i serie med ett motstånd istället.

Att förstå Nortons teorem ger dig ett nytt sätt att titta på kretsar, göra matematik och analys mer hanterbar.Det är särskilt användbart när du testar hur annorlunda belastningsmotstånd Påverka en krets, eftersom när du hittat Norton -motsvarigheten behöver du inte gå igenom hela analysen igen varje gång lasten ändras.

Hur använder jag Nortons sats i en krets?

Innan Nortons teorem använder Nortons är det viktigt att veta att det bara fungerar med linjära kretsar.En linjär krets är en där strömmen och spänningen följer en rak linjeförhållande-inga exponenter, inga fyrkantiga rötter, bara grundläggande komponenter som motstånd, kondensatorer och induktorer.Detta innebär att varje ström eller spänning du beräknar kommer att bete sig förutsägbart, vilket är exakt vad vi vill när vi försöker förenkla och förstå kretsar.

Nortons teorem är praktiskt när du försöker ta reda på hur ett belastning - som ett motstånd - bete sig inom ett större och mer komplext nätverk.I stället för att lösa hela kretsen varje gång lasten ändras kan du förvandla resten av kretsen till något mycket enklare: en nuvarande källa parallellt med ett motstånd.Det här är vad som kallas Norton -motsvarigheten.

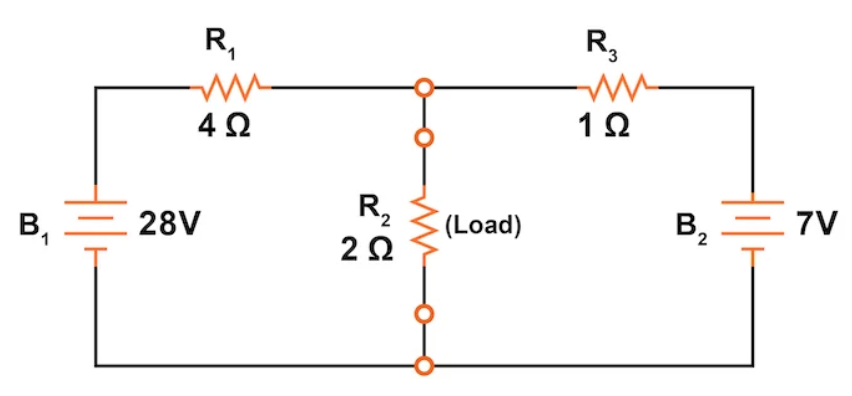

Bild 2. Kretsschema för att förklara Nortons teorem

För att göra saker tydligare kommer vi att gå igenom detta teorem med hjälp av en provkrets som också har använts i andra analysmetoder som grenström, nätström, superposition, TheVevenins och till och med Millmans teorem.Att hålla dig till samma exempel låter dig jämföra hur olika tekniker fungerar på samma problem.Det ger dig en bättre förståelse för vilken metod som kan vara enklare eller mer användbar beroende på situationen.

Här är en snabb titt på dessa metoder:

Grenströmmetod - ström i varje väg

Denna metod tilldelar en ström till varje gren i kretsen.Du använder Ohms lag och Kirchhoffs nuvarande lag för att bilda ekvationer.Det är enkelt men kan innebära mer matematik om kretsen har många grenar.

Mesh Current Method - Aktuell i slingor

Här tilldelar du en ström till varje slinga istället för varje gren.Användning Kirchhoffs spänningslag, du bildar färre ekvationer än grenmetoden.Det fungerar bäst för kretsar utan att korsa ledningar.

SuperPosition Theorem - en källa i taget

Denna metod bryter ned kretsen genom att titta på En kraftkälla i taget, stänga av de andra.Du löser för varje källans effekt då Lägg till alla resultat tillsammans för att få hela bilden.

TheVevenins sats - spänningskällversion

Du förenklar en del av en krets till en spänningskälla och ett motstånd i serien.Det är bra när du testar olika belastningar eftersom den förenklade kretsen förblir densamma.

Millmans teorem - förenkla parallella källor

Används för kretsar med flera parallella spänningar, Millmans formel kombinerar dem till en enkel motsvarighet.Det är snabbt och snyggt för att lösa dessa inställningar.

I slutet av denna process ser du hur kraftfull och bekväm Nortons teorem kan vara, särskilt när du analyserar flera belastningsförhållanden.Det hjälper till att minska mycket repetitivt arbete och ger dig ett enklare sätt att titta på hur nuvarande flöden i kretsen.

Förstå Norton -motsvarande krets

Nortons teorem låter dig ta en komplicerad krets och dela upp den i något mycket lättare att hantera.Nyckelidén är att du kan Ta bort lastmotståndet från den ursprungliga kretsen och ersätt allt annat med en En enda strömkälla parallellt med ett motstånd.Denna förenklade version kallas Norton Equivalent Circuit, och det uppför sig exakt som den ursprungliga kretsen när lasten är återansluten.

Genom att göra detta ändrar du inte hur kretsen fungerar - du gör det bara lättare att förstå och beräkna värden som ström genom lasten eller spänningen över den.Lastmotståndet kan vara återfyllda till denna Norton -motsvarighet, och eftersom det nu är en del av en grundläggande parallell installation blir det mycket enklare att hitta de nödvändiga värdena.Du behöver inte ta itu med alla originalkomponenter varje gång.Detta är särskilt användbart om du försöker olika belastningsvärden, för när du har byggt Norton -motsvarigheten kan du återanvända det om och om igen.

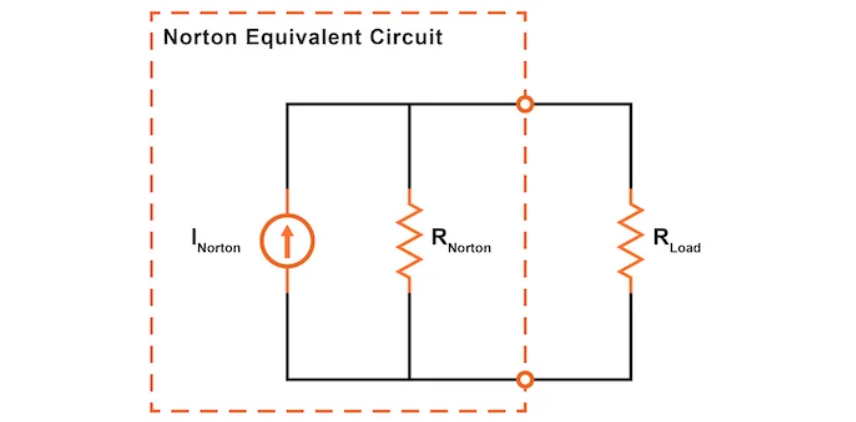

Bild 3. Norton Equivalent Circuit med lastmotståndet

Kom ihåg att när du tittar på Norton -motsvarigheten aktuell källa Spelar en specifik roll - den skjuter en fast mängd ström genom kretsen och justerar sin spänning efter behov för att upprätthålla den strömmen.Detta skiljer sig från en spänningskälla, som försöker hålla en stadig spänning oavsett vad.Det är därför denna modell fungerar bra för kretsar där strömflödet är viktigare att analysera än spänning.

Så att använda Norton -motsvarande ger dig en tydlig och flexibel Sätt att studera hur kretsen beter sig, särskilt vid lasten.Det minskar komplexiteten samtidigt som det ger exakta resultat, och det gör det till ett bra verktyg i kretsanalys.

Steg för att hitta Norton Equivalent Circuit (aktuell och motstånd)

Nortons teorem ger dig ett enkelt sätt att ta en mer komplex krets och förvandla den till en form som är lättare att arbeta med.Detta är särskilt användbart när du vill förstå hur olika belastningsmotstånd påverkar en krets utan att gå igenom en fullständig uppsättning beräkningar varje gång.Processen att hitta Norton -motsvarigheten innebär några tydliga steg.Dessa inkluderar att identifiera och ta bort lastmotståndet, hitta Norton -strömmen, beräkna Norton -motståndet och slutligen dra den förenklade Norton -kretsen.Låt oss gå igenom vart och ett av dessa steg noggrant, använda en praktisk strategi och hålla saker enkla.

Steg 1: Ta ut lastmotståndet

Det första du kommer att göra är att hitta belastningsmotstånd —Detta är den del av kretsen du huvudsakligen är intresserad av. Det är där du vill veta strömmen eller spänningen.När du har identifierat det, Ta bort lastmotståndet helt från kretsen.Detta lämnar resten av kretsen intakt, och nu flyttar ditt fokus till allt annat som återstår.

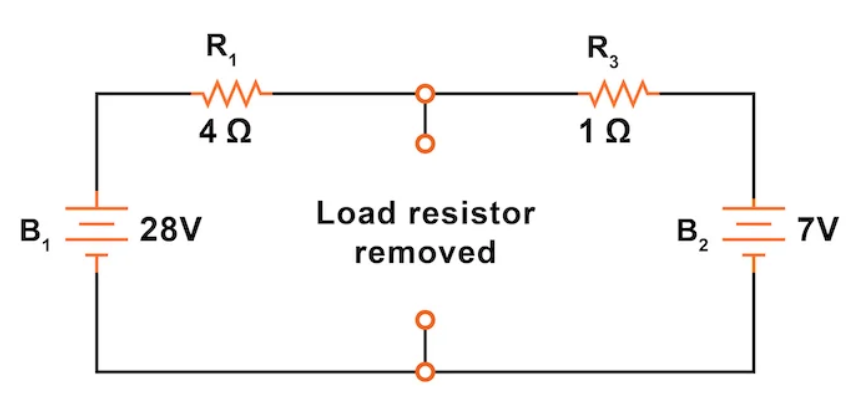

Bild 4. Ta bort lastmotståndet

När lasten har tagits bort sitter du kvar med två öppna terminaler där motståndet brukade vara.Det här är de punkter som du kommer att bygga din förenklade Norton -motsvarighet.Det är viktigt att göra detta steg först eftersom alla andra beräkningar beror på hur kretsen ser ut utan belastningen ansluten.

Steg 2: Hitta Norton -strömmen

Nu när lastmotståndet har tagits bort är nästa steg att hitta Norton Current (Inorton).Denna ström representerar hur mycket flöde skulle inträffa Om du anslutit en perfekt tråd (en kortslutning) Mellan de två öppna terminalerna där lastmotståndet brukade vara.Genom att göra detta skapar du en väg med nollmotstånd, och detta gör att du kan beräkna hela strömmen som kretsen skulle trycka genom den vägen.

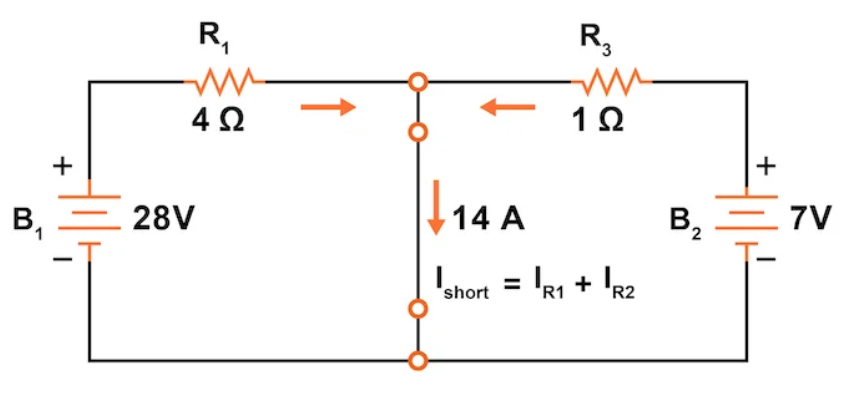

Figur 5. Beräkna Norton -strömmen

Detta steg skiljer sig från vad du gör i Thevenins teorem, där istället för att kortsluta terminalerna lämnar du dem öppna och beräknar spänningen över dem.Här gör vi motsatsen -Du skapar en direkt anslutning och mäter strömmen genom den.

Låt oss bryta ner beräkningen.

Kretsen i detta exempel innehåller två grenar:

En gren har en 28 V Källa och en 4 Ω Motstånd (R1)

Den andra grenen har en 7 v källa och en 1 Ω Motstånd (R2)

Poängen mellan R1 och R3 kortsluts direkt till de negativa ändarna på båda spänningskällorna.Enligt Kirchhoffs nuvarande lag (KCL), den totala strömmen genom den korta är summan av de enskilda grenströmmarna:

Nu ansöka Ohms lag till varje grenström:

Så den totala kortslutningsströmmen blir:

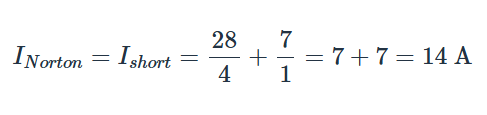

Den här 14 a är vad din Norton nuvarande källa kommer att levereras i den slutliga förenklade kretsen.Det är det viktigaste värdet som visar hur starkt den ursprungliga kretsen skjuter ström när lastvägen är helt öppen för flödet.

Steg 3: Stäng av kraftkällorna

Att hitta Norton motstånd, du måste nu titta på hur kretsen beter sig när allt Kraftkällor är avstängda.Detta innebär att ersätta spänningskällor med en kortslutning (bara en tråd) och aktuella källor med en öppen krets (en paus i linjen).

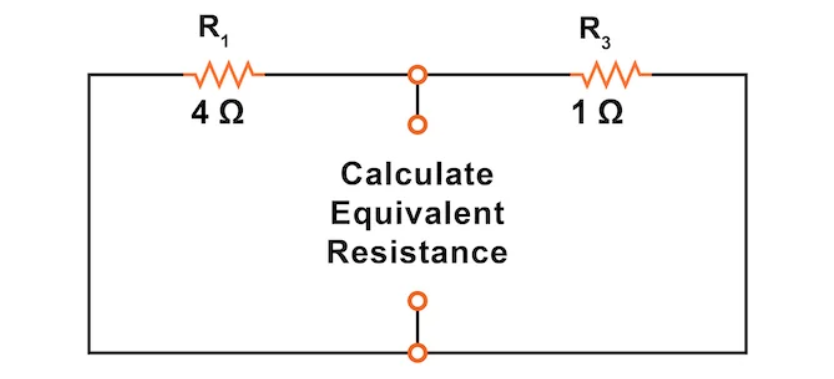

Bild 6. Byt ut kraftkällorna i kretsen

Genom att göra detta kan du bara se motståndet som finns i nätverket mellan de två öppna terminalerna.Det är en mycket vanlig teknik som inte bara används i Nortons teorem utan också i Thevenin's och superposition metoder.Du tar bort energikällorna så att du kan fokusera enbart på resistiv del av kretsen.

Steg 4: Utarbeta Norton -motståndet

När du har stängt av alla kraftkällor i kretsen -spänningskällor ersatt med kortslutning och Nuvarande källor ersatt med öppna kretsar- Du är redo att hitta Norton motstånd.Detta görs genom att beräkna det totala motståndet som ses mellan de två punkterna där lastmotståndet ursprungligen var anslutet.

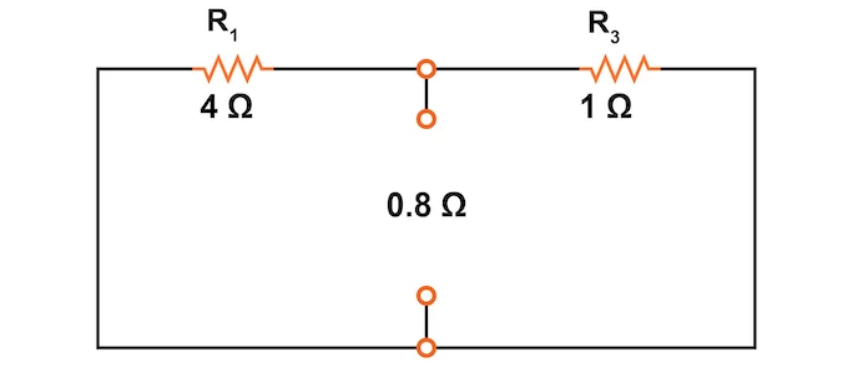

Bild 7. Beräkna Norton -motståndet

I det givna exemplet, när spänningskällorna är kortslutna, motståndarna R1 (4 Ω) och R3 (1 Ω) är nu direkt parallellt mellan de öppna terminalerna.För att hitta motsvarande motstånd mellan två motstånd parallellt, använd denna formel:

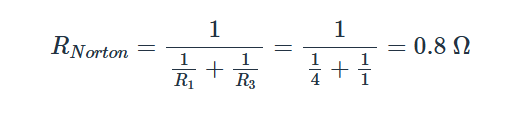

Så, Norton motsvarande motstånd är 0,8 ohmoch detta värde blir motstånd i parallellt med din Norton nuvarande källa i den förenklade kretsen.Det representerar hur det ursprungliga nätverket av komponenter motstår strömflödet ur lastens perspektiv.

Steg 5: Rita Norton -motsvarande krets

Nu när du har båda Norton Current och Norton motstånd, det är dags att sätta ihop allt.Rita en krets med en aktuell källa (med värdet på Inorton) parallellt med en motstånd (med värdet på rnorton).Anslut sedan din original igen belastningsmotstånd till samma två terminaler.

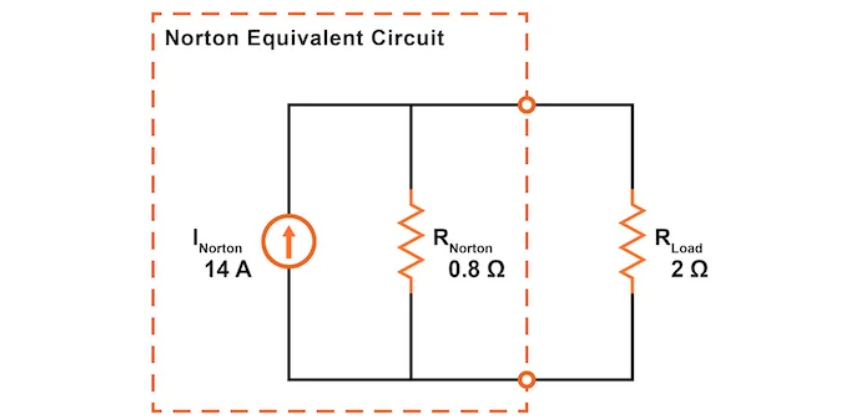

Bild 8. Rita Norton -motsvarande krets

Denna nya krets är din Norton Equivalent Circuit, och det uppför sig exakt som den ursprungliga kretsen när det gäller lasten.Den stora fördelen är att nu kan du använda enkel parallellkrets regler För att beräkna ström och spänning genom lasten.Om du vill testa olika belastningsvärden behöver du inte gå igenom alla steg igen.Byt bara belastningsmotståndet med ett nytt värde och gör en snabb parallell analys.

Denna process gör det mycket lättare att studera hur en krets svarar under olika förhållanden utan att upprepa komplexa beräkningar.

Använda Norton -kretsen för att analysera last

När du är klar med alla steg för att bygga Norton -motsvarande krets använder den sista delen den till analysera belastningsmotståndets beteende.Det är här allt samlas, och du ser hur användbar denna förenklade modell egentligen är.Nu när Norton -nuvarande källa och Norton -motstånd finns på plats och det ursprungliga lastmotståndet har anslutits igen blir hela installationen en enkel parallellkrets.

I denna form är det snabbt och tydligt att hitta strömmen genom lasten och spänningen över den.Allt du behöver är den totala motståndet som den nuvarande källan har sett, som är den parallella kombinationen av Norton och belastningsmotstånd.Du kan beräkna den med formeln:

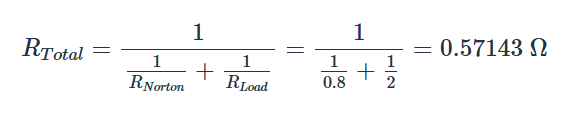

Med detta värde på total motstånd kan du nu använda Ohms lag Återigen för att hitta den totala spänningen och strömmen genom varje motstånd.Eftersom det är en parallell krets, spänningen över båda motstånd (r_Norton och lasten) är densamma.Från Norton -strömmen (14 a) kan du bryta ner den och ta reda på hur mycket som går igenom varje gren.

För det här fallet visar det sig att Lastmotstånd får 4 A av strömmenoch Spänningsfall över den är 8 V. Det här är de två nyckelvärdena du vanligtvis bryr dig om - hur mycket ström flyter genom din last och vilken spänning den ser.

	Rnorton	Roble	Total	Enheter
V	8	8	8	V
Jag	10	4	14	En
R	0,8	2	0,57143	Ω

Precis som med Thevenins sats behöver du inte oroa dig för resten av kretsen längre.De Endast värden som spelar roll är de relaterade till lasten.Detta underlättar analysen, särskilt om du experimenterar med olika belastningsvärden.Du behöver inte göra om varje beräkning - bara ansluta den nya belastningen till samma Norton -ekvivalent och lösa en grundläggande parallellkrets igen.Det sparar tid och håller saker mycket enklare.

Slutsats

Nortons teorem ger dig ett enkelt och effektivt sätt att arbeta med linjära elektriska kretsar.Istället för att hantera en stor, komplicerad krets varje gång du ändrar en last, kan du ersätta den med något mycket lättare att hantera - en nuvarande källa parallellt med ett motstånd.Denna nya version uppför sig densamma som originalet, men det är lättare att förstå och arbeta med.

Under hela denna artikel lärde du dig de fem huvudsakliga stegen för att tillämpa Nortons teorem:

• Ta bort lastmotståndet och ersätt den med en kortslutning.

• Beräkna Norton -strömmen, som flyter genom det korta.

• Stäng av alla kraftkällor—Svolningskällor blir ledningar och nuvarande källor blir pauser.

• Hitta Norton -motståndet genom att titta på det totala motståndet mellan de öppna punkterna.

• Rita den slutliga Norton -kretsen, återansluta lasten och analysera den med enkla parallella kretsregler.

Genom att använda detta tillvägagångssätt kan du snabbt ta reda på hur en last kommer att bete sig utan att behöva börja om varje gång.Oavsett om du testar olika värden eller bara försöker förstå hur kretsen fungerar, gör Nortons teorem processen smidigare och effektivare.Det är ett praktiskt verktyg för att känna till kretsar och spara tid medan du fortfarande får exakta resultat.
