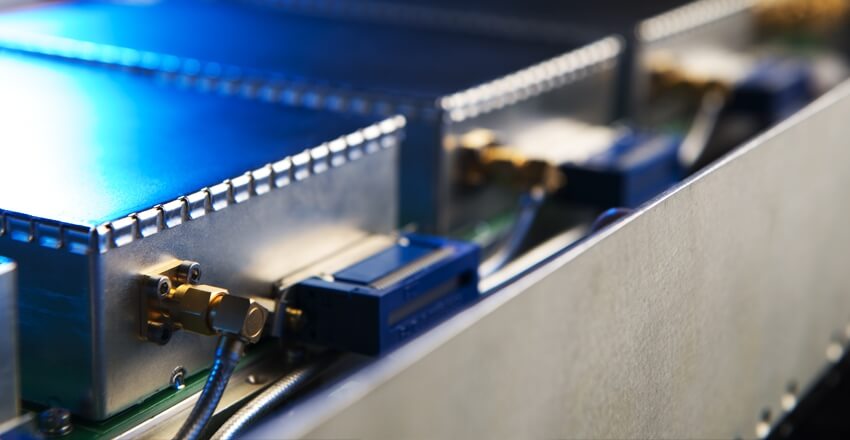

RF -kraftförstärkare: Hur de fungerar, vilken typ är effektivare

I elektroniska applikationer är det viktigt att välja en RF -effektförstärkare (RFPA) som ger högre utgångseffektnivåer.Utgångseffekten kännetecknas vanligtvis av parametrar såsom mättnadseffektnivån, som representerar den punkt vid vilken ökande ingångseffekt inte längre resulterar i en motsvarande ökning av utgångseffekten.En annan kritisk parameter är effektivitet, vilket kvantifierar förstärkarens förmåga att konvertera ingångsenergi till användbar utgångseffekt.Högre effektivitet minimerar värmeavledningen, vilket minskar onödiga termiska effekter.

Katalog

Vad är en RF -effektförstärkare?

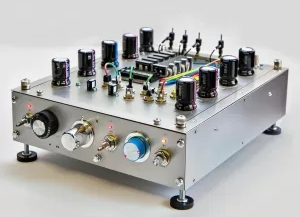

En RF -effektförstärkare (RFPA) är en elektronisk enhet som främst är utformad för att förstärka en ingångs -RF -signal till en högre effektnivå, och uppfyller effektkraven för applikationer som trådlös kommunikation, radarsystem och satellitkommunikation.Det förbättrar lågeffektsignaler till nivåer som är tillräckliga för att driva antenner eller andra RF-komponenter, vilket säkerställer långdistanssignalöverföring samtidigt som den optimala mottagningskvaliteten bibehålls.

Arbetsprincip för RF -kraftförstärkare

Arbetsprincipen för RF -kraftförstärkare är baserad på förstärkningsegenskaperna för halvledarenheter, särskilt transistorer.Ursprungligen, innan den går in i förstärkaren, passerar RF -signalen genom en ingångsmatchningskrets.Den primära funktionen för denna matchningskrets är att anpassa impedansen för insignalen med förstärkarens ingångsimpedans, vilket säkerställer optimal kraftöverföring och minimal signalreflektion.

Därefter appliceras RF -signalen på transistorn i förstärkarens kärnkrets.Transistoren använder sin ström- eller spänningskontrollförmåga för att förstärka insignens amplitud och omvandla den till en högre effektutgång.Slutligen lämnar den förstärkta RF -signalen kraftförstärkaren genom en utgångsmatchningskrets.

Viktiga funktioner i RF -effektförstärkare

Hög effekt: RF-effektförstärkare kan förstärka svaga RF-signaler till effektnivåer som sträcker sig från flera watt till tusentals watt, vilket säkerställer effektiv antenndrivning för långväga överföringen.

Hög effektivitet: Genom att använda noggrant utformade kretsar och avancerade kraftanordningar såsom galliumnitrid (GaN) och kiselkarbid (SIC) uppnår RF -kraftförstärkare effektiv energikonvertering, minimering av kraftförbrukning och värmeproduktion.

Utmärkt linearitet: RF -effektförstärkare upprätthåller ett linjärt samband mellan inmatnings- och utgångssignaler, vilket signifikant minskar signalförvrängning och störningar, vilket förbättrar det dynamiska intervallet och överföringskvaliteten för kommunikationssystem.

Brett frekvensområde: RF-effektförstärkare kan täcka ett brett frekvensområde, från RF till mikrovågsugn och till och med millimetervågband, uppfylla kraven i olika applikationer.

Typer av RF -effektförstärkare

Förstärkare

Bland olika effektförstärkarkonfigurationer är klass A -förstärkare de enklaste och mest linjära.Dessa förstärkare använder en enda växlingstransistor i ett standard-emitterarrangemang, vilket ger en inverterad utgång.Transistoren är permanent partisk i "på" -tillståndet, vilket säkerställer ledning under hela insignalcykeln.Denna kontinuerliga operation resulterar i minimal distorsion och maximerar utgångssignalamplituden.

En viktig egenskap hos klass A -förstärkare är deras oavbrutna ledning under hela 360 ° ingångscykeln.Denna funktion förhindrar frekvensavdelning eller växlingsförvrängning, vilket gör dem till ett idealiskt riktmärke för linjär amplifiering.Utgångssteget för en klass A -förstärkare kan bestå av en enda krafttransistor eller ett par transistorer som är konfigurerade för att dela en betydande belastningsström.

Klass B -förstärkare

Oavsett om de använder transistorer eller vakuumrör, fungerar klass B -förstärkare enligt samma princip: driftspunkten är konfigurerad så att förstärkarens lugnande ström är noll.I en push-pull-konfiguration genomför två transistorer växelvis under varje halvcykel av insignalen, vilket effektivt förstärker varje motsvarande halvcykel.

För att säkerställa distorsionsfri amplifiering av varje halvcykel kräver transistorer korrekt förspänningsström för att överskrida basemitterspänningsfallet.En anmärkningsvärd fråga i klass B-förstärkare är crossover-distorsion, vilket inträffar när insignalen är mindre än basemitterspänningen (V_BE), vilket får transistorerna att sluta genomföra.Detta resulterar i ett kort intervall under övergången mellan positiva och negativa halvcykler där varken NPN eller PNP-transistorn är aktiv, vilket leder till crossover-distorsion och växlande signalförvrängning.

Klass AB -förstärkare

Klass AB-förstärkare delar egenskaper med klass B-förstärkare men har en avgörande skillnad: de använder en push-pull-konfiguration för att kombinera de positiva och negativa halvvågorna i insignalen.Detta arrangemang minimerar frekvensdelningsförvrängning under amplifiering.

En annan viktig skillnad mellan klass AB -förstärkare är deras linearitet.Medan klass AB -förstärkare erbjuder god linearitet, är deras utgångsströmnivåer lägre, vilket gör deras effektivitet vanligtvis lägre än för klass A -förstärkare.

Klass AB -förstärkare är bland de mest effektiva RF -effektförstärkarna tillgängliga.De kommer emellertid med anmärkningsvärda begränsningar - kostnad är en stor nackdel.Dessa förstärkare är större och dyrare än klass A -förstärkare, vilket gör dem mindre lämpliga för kompakta radiokommunikationsenheter.

Kraftförstärkare

Klass C -förstärkare fungerar annorlunda än klass A och AB -design.De använder en ledningsvinkel på mindre än 180 grader, vilket resulterar i hög effektivitet men på bekostnad av ökad distorsion.Emellertid kan denna distorsion mildras med hjälp av resonanskretsar som filtrerar bort harmonik, vilket säkerställer att den amplifierade signalen förblir lämplig för specifika RF -applikationer.

När du använder en klass C -förstärkare för att driva en RF -effektförstärkare är korrekt matchning av utgångssteget avgörande för att upprätthålla effekteffektiviteten.Ett sätt att uppnå detta är genom parallell impedansmatchning, vilket minskar den interna impedansen för RF -effektförstärkaren samtidigt som kretskortströmmen fördubblas och därmed genererar högre kraft.

Klass G -förstärkare

Klass G -förstärkare är bland de mest effektiva RF -effektförstärkarna.De förbättrar effektiviteten genom att begränsa strömförsörjningsspänningen till utgångstransistorerna.Genom att dynamiskt justera spänningsnivåerna minskar klass G -förstärkare strömförbrukningen, vilket gör att de kan arbeta vid lägre matningsspänningar medan de bibehåller hög utgångseffekt.

Komplexiteten i klass G -förstärkare ökar emellertid tillverkningskostnaderna.De kräver komplicerade krafthanteringskretsar, vilket gör dem dyrare än andra förstärkartyper.Även om de erbjuder högre utgångseffekt kräver det att uppnå detta ökad kraftförsörjningskapacitet.

Klass J -förstärkare

Klass J -förstärkare skiljer sig från traditionella RF -effektförstärkare genom att de använder en olinjär utgångskapacitans (COUT).Denna konfiguration är specifikt inställd på den grundläggande frekvensen vid låga effektnivåer, vilket optimerar effektiviteten.

Ett viktigt inslag i klass J -förstärkare är deras förmåga att generera mycket effektiva RF -signaler samtidigt som spänningsspänningen minskar.Denna förstärkartyp använder en grenad kretstopologi, vilket gör att transistorn kan växla mellan lednings- och jordningsfaser.Genom att exakt hantera spänning och nuvarande vågformer uppnår klass J-förstärkare överlägsen prestanda i högfrekventa RF-applikationer.

Slutsats

RF -effektförstärkare är viktiga komponenter som omvandlar RF -signaler till elektrisk energi.I praktiska tillämpningar kräver val av lämplig RF -effektförstärkartyp en omfattande utvärdering av faktorer som utgångseffekt, effektivitet, linearitet och frekvensområde.

Med utvecklingen av nya material och tekniker, såsom halvledare med bredbandgap som galliumnitrid (GaN) och kiselkarbid (SIC), kommer prestandan för RF-effektförstärkare att fortsätta att förbättras.Dessa framsteg kommer att möta den växande efterfrågan på högeffektiv, högeffektamplifiering i framtida kommunikation och elektroniska system.
