Förstå fyrkantiga vågformer i elektronik

Fyrkantiga vågformer är en stor del av hur elektroniska enheter fungerar, särskilt i system som hanterar digitala signaler.Dessa vågformer är enkla i form men mycket användbara och växlar mellan höga och låga nivåer i ett rent, upprepande mönster.Du hittar dem i saker som timers, klockor, ljudgeneratorer och kontrollsystem.I den här artikeln kommer du att lära dig vilka fyrkantiga, rektangulära och pulsvågformer är, hur de ser ut och ljud och hur de används i verkliga kretsar.Du kommer också att se hur fyrkantiga vågor är byggda med sinusvågor och hur du genererar dem med olika verktyg som timers, mikrokontroller och signalgeneratorer.Oavsett om du bara är nyfiken eller arbetar med ett projekt, kommer den här guiden att hjälpa dig att förstå fyrkantiga vågformer bättre.Låt oss komma igång.

Katalog

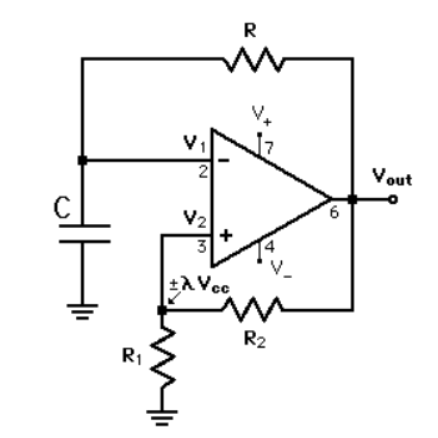

Bild 1. Fyrkantig vågformgenerator

Vad är fyrkantiga, rektangulära och pulsvågformer?

Fyrkantiga, rektangulära och pulsvågformer är typer av signaler som växlar mellan två nivåer - vanligtvis en hög och låg spänning.Dessa vågformer används mycket inom elektronik, särskilt i digitala kretsar där signaler är antingen på eller av, som 1s och 0s i binär.En fyrkantig vågform är en av de vanligaste.Det växlar jämnt mellan de höga och låga staterna, tillbringar samma tid i varje.Detta skapar ett mönster som ser ut som perfekta rutor när det ses på en graf, varför det kallas en fyrkantig våg.

I en idealvärld skulle förändringen mellan hög och låg i en fyrkantig vågform vara omedelbar - signalen skulle knäppas från en stat till den andra utan fördröjning.Men i verkliga livet tar denna förskjutning en liten tid.Det är därför stigningstid (hur snabbt det går upp) och hösttid (hur snabbt det sjunker) ofta ses på när man analyserar dessa vågformer.

Nu, medan termen "fyrkantig våg" ibland används för alla vågform på två nivåer, finns det en specifik skillnad.Om vågformen spenderar Mer tid högt än lågt - eller tvärtom - det kallas en rektangulär vågform. Det växlar fortfarande mellan två stater, men Tidpunkten är inte lika.Det kan vara högt under en kort tid och låg för en längre, eller vice versa.

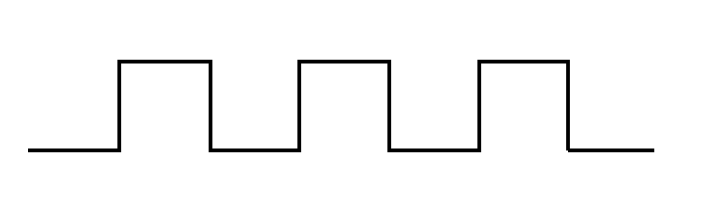

Figur 2. Fyrkantig vågform

Sedan finns det pulsvågform.Till skillnad från fyrkantiga eller rektangulära vågformer upprepas inte alltid pulser.De kan hända en gång eller ibland, beroende på situationen.En puls kan uppstå när en spänning träffar en viss punkt eller när någon händelse utlöser den.Dessa pulser används ofta för att skicka data eller styrsignaler i kretsar.

Dessa vågformer kan verka grundläggande, men de spelar en stor roll i hur elektroniska enheter pratar, bearbetar signaler och utför uppgifter bakom kulisserna.

Hur ser en fyrkantig vågform ut?

En fyrkantig vågform är lätt att känna igen när du har sett den.Den har en mycket enkel och skarp form - det hoppar rakt upp till en hög nivå, stannar där ett ögonblick droppar rakt ner till en låg nivåoch upprepar detta mönster om och om igen.På en graf eller en oscilloskopskärm ser det ut som en rad anslutna rutor eller block, som går upp och ner i en ren, regelbunden rytm.

Det som gör en fyrkantig vågform verkligen "fyrkant" är att den spenderar en lika mycket tid i det höga tillståndet som det gör i det låga tillståndet.Denna balans är det som ger det sitt namn.Om du skulle titta på det som ett mönster av ljusbrytare, skulle det vara som att tända ljuset i två sekunder, i två sekunder, på i två sekunder igen, och så vidare.Den lika timing kallas a 1: 1 Mark-to-Space-förhållande - vilket betyder att "på" och "off" -tiderna matchar.

Även om termen "fyrkantig våg" används ganska löst, i tekniska termer, Om tiden i de höga och låga tillstånden inte är densamma är det inte längre en riktig fyrkantig vågform.Det är när det blir en rektangulär vågform istället.Men båda delar fortfarande samma upp-och-ner, två-nivåstil-skillnaden är bara i hur länge varje nivå varar.Detta rena, växlingsmönster är det som gör fyrkantiga vågformer så användbara i digital elektronik, eftersom de tydligt visar en förändring från ett tillstånd till ett annat.

Hur en fyrkantig vågform låter?

Om du någonsin har hört en fyrkantig vågform kommer du att märka att det har ett skarpt, livligt ljud - mycket mer intensiv än en slät sinusvåg.Den hårdheten kommer från själva vågens form.Eftersom en fyrkantig våg har snabba, plötsliga hopp mellan höga och låga nivåer, är ljudet det producerar mer skärning och mindre smidigt för örat.

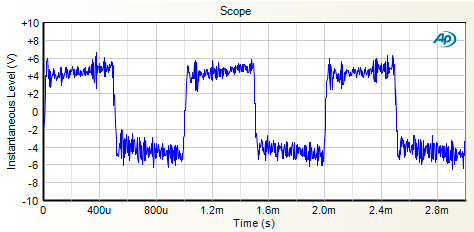

Figur 3. Ljudrepresentation av en fyrkantig vågform

Fyrkantiga vågor är fulla av vad som kallas harmonik - Dessa är extra frekvenser i lager ovanpå huvudtonen.Det är det som ger fyrkantiga vågor deras rika, vilda karaktär.I musik eller ljuddesign gör det dem användbara när du vill ha en mer uppmärksamhet eller unik ton.De används ofta i synthesizers och elektroniska instrument av detta skäl.Medan en sinusvåg kanske låter mjuk och ren, kommer en fyrkantig våg genom starkare och mer aggressiv, vilket kan vara bra när du vill ha ett ljud som sticker ut.

Viktiga saker om fyrkantiga vågformer

Fyrkantiga vågformer används mycket inom elektronik, särskilt i digitala kretsar.Det här är kretsar där signaler är antingen på eller av.En fyrkantig vågform passar perfekt för det växlar tydligt mellan två nivåer: höga och låga.Detta gör det enkelt för enheter att läsa och svara på signalen.

I digitala system kallas vanligtvis den höga nivån "1" och den låga nivån kallas "0". Du kan också höra dem hänvisas till som Hög och låg och låg.Dessa etiketter hjälper till att visa när signalen är aktiv eller inaktiv.Oavsett om du arbetar med enkla logikchips eller avancerade mikrokontroller, fyrkantiga vågformer är ofta en del av processen.De är vana vid Kontrollera åtgärder, skicka data eller hålla tid i många typer av enheter.

Eftersom spänningsnivåerna kan variera något, de flesta system definiera ett intervall för vad som räknas så högt eller lågt.Detta gör att enheter kan fungera ordentligt även om signalen inte är exakt densamma varje gång.Det finns en Få viktiga delar av en fyrkantig vågform du bör förstå att använda det ordentligt.

Tidsperiod

Tidsperioden berättar hur lång tid det tar för en full cykel av vågformen att hända.Det inkluderar att gå från låg till hög och tillbaka till låg igen.Du kan mäta detta från en stigande kant till nästa, eller från en fallande kant till nästa.Även om ökningen eller fallet inte är omedelbart använder mätverktygen alltid samma triggerpunkt, så resultaten förblir korrekta.Att känna till tidsperioden hjälper dig att förstå hur snabbt vågformen upprepar.

Frekvens

Frekvens visar hur många gånger vågformen upprepas på en sekund.Det mäts i Hertz (Hz).Om en vågform upprepar en gång varje sekund har den en frekvens på 1 Hz.Om det upprepar tusen gånger på en sekund är det 1000 Hz eller 1 kHz.Du kan enkelt växla mellan frekvens och tidsperiod med denna enkla formel:

Frekvens = 1 uppdelad efter tidsperiod

Tidsperiod = 1 dividerat med frekvens

Amplitud

Amplitud är vågformens spänningshöjd.Det kan mätas från botten (låg) till toppen (hög).I analoga system kan detta listas som topp- eller topp-till-toppspänning.Men i digitala system är det som betyder mer om signalen läses som låg eller hög.

I äldre TTL -system kan till exempel lågt innebära en spänning mellan 0 och 0,4 volt.Högt kan vara mellan 2 och 5 volt.Moderna system kan använda lägre spänningar, men den allmänna idén förblir densamma.Det som är viktigt är att signalen tydligt passar in i ett lågt eller högt intervall, så att digitala enheter kan säga vad det betyder.

När du väl känner till tid, frekvens och amplitud kommer du att ha det lättare att arbeta med fyrkantiga vågformer i verkliga kretsar.Dessa enkla vågformer kan göra mycket när de används på rätt sätt.

Hur fyrkantiga vågformer stiger och faller?

Fyrkantiga vågformer är kända för sina skarpa, rena övergångar mellan höga och lågspänningsnivåer.Men i den verkliga världen är dessa kanter inte riktigt omedelbara.Varje fyrkantig vågform tar en liten tid att röra sig från låg till hög (kallad stigningstiden) och från hög till låg (kallad hösttid).Dessa korta övergångsperioder kan verka mindre, men de kan göra en stor skillnad i hur bra en krets fungerar, särskilt i digital elektronik där tidpunkten är viktig.

Stigningstiden mäts från den punkt där signalen når 10 procent av sitt slutliga höga värde till den punkt där den når 90 procent.Falltiden mäts på samma sätt, men från 90 procent ner till 10 procent.Dessa specifika punkter hjälper till att undvika lätt avrundning eller brus som kan hända i början eller slutet av en övergång.I vissa fall kan du se mätningar tagna från 5 procent till 95 procent, men det är mindre vanligt.

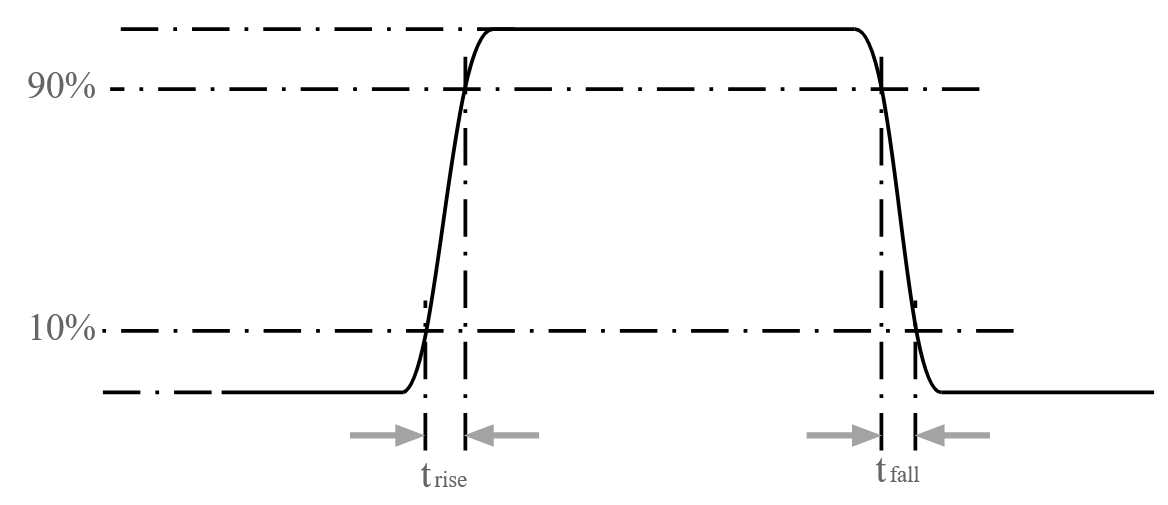

Bild 4. Stigning och hösttidspunkter i en fyrkantig vågform

Dessa mätningar ges ofta i nanosekunder, särskilt i snabba digitala system.Om ökningen eller hösttiden är för långsam kan det orsaka problem, till exempel felaktiga signaler eller timingproblem i kretsen.Det är därför du ofta ser stignings- och falltidsvärden som anges i specifikationerna för enheter som signalgeneratorer eller logikchips.

Genom att veta hur snabbt en vågform stiger eller faller kan du bättre förstå om det kommer att fungera smidigt i ditt projekt.Det hjälper också när du felsöker eller försöker förbättra signalkvaliteten.Även om dessa förändringar inträffar mycket snabbt är de en viktig del av hur fyrkantiga vågformer beter sig i verkliga kretsar.

Hur fyrkantiga vågformer tillverkas av sinusvågor?

Vid första anblicken ser en fyrkantig vågform mycket annorlunda ut än en slät sinusvåg.Den ena är skarp och blockerad, den andra mjuka och böjda.Men om du bryter en fyrkantig vågform med något som kallas Fourier -analys, ser du att det faktiskt görs genom att lägga till en serie sinusvågor.Detta kan verka överraskande, men det är ett fascinerande sätt att förstå hur vågformer byggs.

När en fyrkantig vågform analyseras visar det sig vara en blandning av flera sinusvågor som alla är relaterade till varandra.Dessa vågor kallas harmonik.Den första, känd som det grundläggande, ställer in huvudfrekvensen för fyrkantig våg.Sedan kommer de andra: den tredje harmoniken (som är tre gånger frekvensen för det grundläggande), den femte harmoniken, den sjunde och så vidare.Var och en av dessa är en udda numrerad multipel av den grundläggande frekvensen, och var och en är lite svagare än den sista.

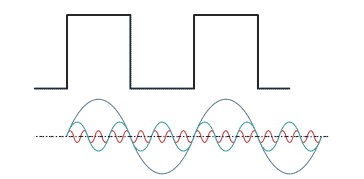

Figur 5. Sinkvågkomponenter som bildar en fyrkantig våg

Så ju mer harmonier du lägger till, desto mer börjar den kombinerade formen se ut som en fyrkantig våg.Om du bara hade den grundläggande sinusvågen, skulle det låta och se ut som en smidig våg.Lägg till den tredje och femte harmonin, och det börjar få kvadrat.Fortsätt, och vågformen blir skarpare och mer definierad.

Matematiskt kan en fyrkantig våg uttryckas som summan av dess harmoniska sinusvågor med följande ekvation:

Denna formel visar att en perfekt fyrkantig våg görs genom att bara lägga till de udda numrerade harmonerna hos sinusvågor, varvid varje harmonisk har mindre styrka än den innan den.

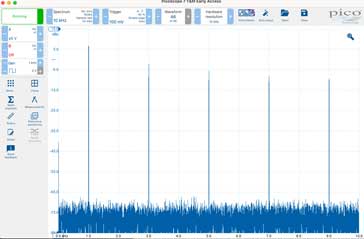

Figur 6. Frekvensspektrum för en fyrkantig vågform

Om du passerar en fyrkantig vågform genom ett lågpassfilter - som blockerar de högre övertonerna - kommer du att förlora en del av den skarpa formen.Kanterna kommer att bli rundade, och vågformen ser inte ut eller fungerar som en riktig fyrkant längre.Det beror på att de högre harmonikerna är det som ger en fyrkantig våg dess skarpa kanter och snabba övergångar.

I spektrumdiagrammet för en fyrkantig våg ser du starka signaler vid de udda numrerade övertonerna-3: e, 5: e, 7: e och så vidare.Dessa signaler tappar styrka när de går högre i frekvens.Du kommer inte att se några jämnt numrerade harmonier, eftersom fyrkantiga vågor inte innehåller dem.Detta mönster är en del av det som ger fyrkantiga vågformer deras unika egenskaper i både ljud och elektroniskt beteende.

Att förstå att en fyrkantig våg är byggd av sinusvågor hjälper till att förklara varför den beter sig som den gör.Oavsett om du arbetar med ljud, tidsignaler eller logiska pulser, spelar denna dolda struktur av harmonik en stor roll i hur fyrkantiga vågformer fungerar i verkliga kretsar.

Användning av fyrkantiga vågformer i riktiga kretsar

Fyrkantiga vågformer används i många olika typer av elektroniska kretsar, särskilt där tidpunkten och kontrollen är viktiga.En av de vanligaste användningarna är i klocksignaler.I digital elektronik är varje operation ofta tidsinställd av en klockpuls - en upprepande fyrkantig vågform som säger systemet när man ska gå till nästa steg.Mikrokontroller, processorer och andra digitala chips förlitar sig på att denna stadiga rytm fungerar korrekt.

Du hittar också fyrkantiga vågor i Pulsbreddmodulering (PWM), som används för att styra enheter som motorer, lysdioder eller till och med ljudsignaler.Genom att ändra hur länge signalen förblir hög eller låg under varje cykel kan du justera saker som ljusstyrka eller hastighet utan att behöva ändra spänning.Detta är användbart i saker som fläktkontroller, dimmerkretsar och robotik.

En annan vanlig plats med kvadratvågor dyker upp är i byte kretsar.Dessa används för att slå på och stänga av komponenter snabbt, till exempel i kraftförsörjning, signalmoduleringssystem eller digitala logikgrindar.Eftersom fyrkantiga vågor förändras rent mellan höga och låga tillstånd är de perfekta för att hantera dessa typer av växlingsåtgärder.

De är också hjälpsamma i testning och felsökning.Om du utformar en krets och vill kontrollera hur den svarar på signaler, är en fyrkantig våg från en funktionsgenerator ofta det första du försöker.Det hjälper till att avslöja hur kretsen hanterar snabba övergångar, vilket är särskilt viktigt i höghastighets- eller digitala mönster.

Hur genererar jag fyrkantiga vågformer?

Det finns flera enkla och pålitliga sätt att generera fyrkantiga vågformer, oavsett om du arbetar med ett enkelt elektronikprojekt eller bygger ett mer avancerat system.Ett av de vanligaste verktygen för detta är 555 timer ic.Det är ett litet, billigt chip som har använts i decennier i både hobby och professionella kretsar.När du ställs in i Astable -läge skapar 555 -timern en kontinuerlig fyrkantig våg, och du kan justera frekvens- och driftscykeln genom att ändra några motstånd och en kondensator.

En annan populär metod är att använda mikrokontroller.Dessa små programmerbara chips, som de i Arduino eller andra utvecklingsbrädor, kan generera fyrkantiga vågor genom sina digitala utgångsstift.Du kan skriva en kort kod som växlar på och av med regelbundna intervaller.Många mikrokontroller stöder också PWM (pulsbreddmodulering), som låter dig styra den höga och låga tiden för varje puls - användbar om du behöver en fyrkantig våg som inte är perfekt balanserad.

För mer exakt eller flexibel kontroll kan du använda en funktionsgenerator eller signalgenerator.Det här är verktyg som låter dig ställa in den exakta frekvensen, amplituden och formen på vågformen, inklusive fyrkantiga vågor.De används ofta i laboratorier eller testar inställningar där noggrannhet och intervall spelar mer.

Fyrkantiga vågformer kan också skapas med oscillatorkretsar.Dessa kretsar är byggda med komponenter som transistorer, kondensatorer eller operativa förstärkare.Beroende på hur de är designade kan de producera fyrkantiga vågor på egen hand eller i kombination med andra vågformtyper.

I den digitala världen kan du till och med generera fyrkantiga vågformer med programvara .Om du arbetar med ljud, simuleringar eller digital signalbehandling kan du skriva kod som skapar fyrkantiga vågdata och skickar den till en utgångsenhet.Detta är vanligt i musiksyntes eller när man testar mjukvarubaserade system som behöver tidsignaler.

Slutsats

Fyrkantiga vågformer kan se enkla ut, men de spelar en stor roll i hur elektroniska system fungerar.Från timing och byte till ljud- och signalkontroll används de på många olika sätt.Du har sett hur de är skapade, hur de uppför sig och var de dyker upp i verkliga kretsar.Med denna grundläggande kunskap kommer du att ha det lättare att förstå eller använda fyrkantiga vågformer i dina egna projekt eller lärande.
