Vad är en SPST -switch och hur fungerar det?

SPST -switchar, eller enstaka polskastomkopplare, är en av de enklaste typerna av elektriska switchar, som vanligtvis finns i vardagliga applikationer.Dessa switchar är utformade för att antingen slutföra eller bryta en krets, slå på eller stänga av en enhet.Oavsett om du arbetar med grundläggande hushållsartiklar som ljusomkopplare eller enkel elektronik, är SPST -switchar en viktig del av att kontrollera elflödet.De är kända för sin enkelhet, tillförlitlighet och låga kostnader, vilket gör dem till ett populärt val för många elektriska system.Den här artikeln kommer att vägleda dig genom funktionen, fördelarna och användningen av SPST -switchar, vilket ger en tydlig förståelse för hur dessa grundläggande men ändå effektiva switchar fungerar.Du kommer också att lära dig om deras applikationer, fördelar och hur de jämför med andra typer av switchar.Om du vill integrera SPST -switchar i dina projekt är den här guiden ett bra ställe att börja.

Katalog

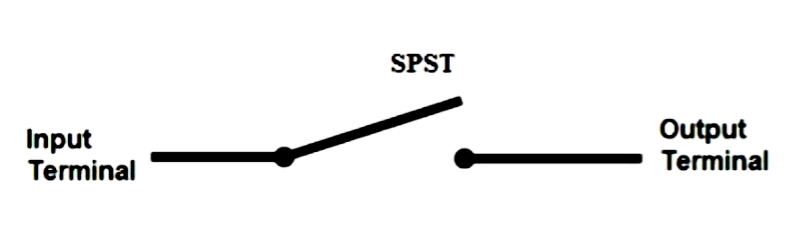

Bild 1. SPST Switch Symbol

Introduktion till SPST -switch

En SPST -switch står för "Single Pole Single Throw", vilket innebär att det bara har en ingång och en utgång.I huvudsak är det en enkel switch som styr flödet av el i en krets.Omkopplaren har en mycket enkel funktion: den kan antingen vrida kretsen på eller av.

När omkopplaren är i "stängd"Position, den slutför kretsen, vilket gör att elen kan flyta. Detta är när kraften är påoch den anslutna enheten eller ljuset fungerar.Å andra sidan, när omkopplaren är i "öppna"Position, det bryter kretsen, stoppar elflödet och vänder kraften av.Du kan tänka på det som en ljusbrytare i ditt hem: vända ner det till "av"Stoppar ljuset och vänder det till"på"Slår på den igen.

Denna enkla på/av -funktion gör SPST -switchar mycket enkla att använda och förstå.Ett exempel på en SPST -switch kan ses i många enheter, till exempel ljusströmbrytaren i ditt hus eller omkopplaren som används i vissa järnvägssystem För högspänningseffekt.Symbolen för SPST -omkopplaren representerar visuellt hur omkopplaren fungerar inom en krets.

När det gäller anslutningar har SPST -switchen två viktiga delar: Vanlig (c) terminal och Normalt öppet (nej) terminal.När omkopplaren är påslagen flyter strömmen från Vanlig (c) terminal till Normalt öppet (nej) terminal, slutföra kretsen.Men när omkopplaren är av, kretsen är öppen, vilket innebär att elflödet avbryts och ingenting fungerar.Enkelheten i denna design gör SPST -switchar till ett mycket vanligt och effektivt verktyg för att styra elektriska kretsar.

Grundläggande konstruktion av SPST -switch

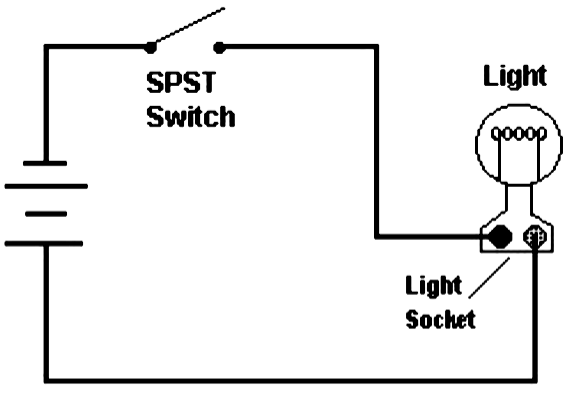

Bild 2. SPST Switch Construction Diagram

Den grundläggande konstruktionen av en SPST -switch är enkel men effektiv.Den består av två metallplattor som är utformade för att röra varandra när omkopplaren är stängd.När dessa plattor tar kontakt är kretsen klar och el rinner igenom.Men när plattorna inte rör vid (i öppna position), strömmen avbryts, och kretsen är trasig, vilket stoppar elflödet.

I samband med en SPST -switch, termen "polera"Avser det maximala antalet ingångsanslutningar som omkopplaren kan hantera, medan" medan "kasta"Avser det maximala antalet utgångsanslutningar. Så i en SPST -switch kan du ha en enda ingång och en enda utgång. Detta innebär att omkopplaren bara styr en elektrisk krets åt gången. Det är en mycket enkel mekanism som inte överkomplicerar saker, varför den används i så många vardagliga applikationer, som att slå på ljus på och av.

Kontaktområdet, där de två metallplattorna möts, är vanligtvis tillverkade av en silverlegering.Detta material väljs specifikt eftersom det är bra att hantera högströmmar utan att bli skadad.Silverlegeringar är bra på att motstå slitage från elektriskt flöde, vilket säkerställer att omkopplaren förblir effektiv under lång tid.Detta är särskilt viktigt i omkopplare som används för enheter som kräver högre effekt.

För att skydda övergången från extern elektrisk kontakt och för att förhindra att delarna berör oavsiktligt, Polyvinylklorid (PVC) Material används ofta för att isolera brytaren.Denna isolering hjälper till att förhindra oavsiktliga kortkretsar eller chocker.Isoleringsmaterialet väljs baserat på systemets driftspänning för att säkerställa att det kan hantera förhållandena utan att bryta ner eller låta el att fly.

Arbetar med SPST -switch

De SPST -switch fungerar som en enkel envägsbrytare som styr huruvida en krets är på eller av.Det fungerar genom att antingen slutföra eller bryta den elektriska vägen inuti kretsen.När du trycker på knappen eller vänder omkopplaren orsakar den de två metallplattorna inuti brytaren till endera ansluta eller koppla av från varandra.

När plattorna samlas (när omkopplaren är på) är kretsen stängd, vilket gör att el kan flyta genom kretsen.Detta är när den anslutna enheten, som en glödlampa, kommer att slå på och fungera som förväntat.Om plattorna är isär (när omkopplaren är av), kretsen är trasig, vilket innebär att el inte kan flyta och enheten kommer att stängas av.

Tänk till exempel på ljusströmbrytaren i ditt rum.När omkopplaren är i "AV"Position, metallplattorna inuti brytaren rör inte, så den elektriska kretsen är öppen. Detta stoppar elflödet och ljuset slocknar. När du vrider omkopplaren till"PÅ"Position, plattorna berör, kompletterar kretsen och elflöden till ljuset, vilket gör det sätta på.

Denna enkla design gör att du enkelt kan styra elflödet i kretsen, vilket gör SPST -omkopplaren till en viktig komponent i många enheter.Oavsett om det är för ett ljus, en fläkt eller andra hushållsapparater, kan du lita på SPST -switchen för att vända saker på eller av pålitligt.

SPST Switch kopplingsdiagram

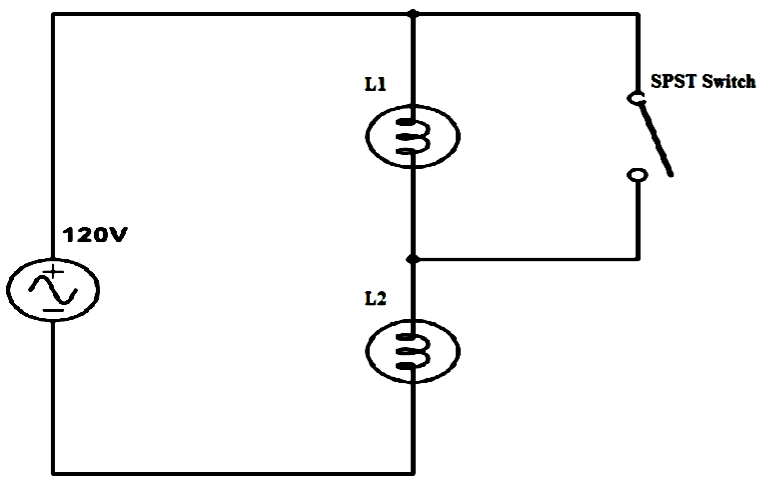

Kretsdiagrammet för en enkel SPST -switch visas nedan.Denna krets består av en SPST -switch och två glödlampor, L1 och L2.I detta fall, L1 är en 1-watts lampaoch L2 är en 100-watts lampa.Målet med denna krets är att styra båda lamporna med bara en enkel switch.

När omkopplaren är stängd, L1 (1-watt lampan) tänds eftersom strömmen som strömmar genom den är tillräcklig.Men strömmen flyter igenom L2 (100-watt lampan) är så liten att den inte kommer att generera tillräckligt med värme för att lysa upp.Således, L2 rester av.När omkopplaren är öppnad, L2 kommer att få hela spänningen och slå på den medan L1 kommer att stänga av.

Bild 3. SPST -omkopplare till styrlampor

Tänk till exempel på en 100-watts lampa arbetar med 120V.De 100-watts lampa har ett motstånd mot 120 ohm.En 1-watts lampa arbetar med 120V har ett motstånd mot 12 200 ohm.När de två lamporna är anslutna i serie, spänningen över hela 100-watts lampa kommer att vara:

V = (120 / (120 + 12.200)) × 120 => V = 0,0097 × 120 = 1,164 volt

Den spridda kraften i 100-watts lampa kommer att vara:

P = v² / r = (1.164) ² / 120 = 0,011 watt

Detta visar hur spänningen delas mellan de två lamporna i serien och hur mycket kraft som sprids i 100-watts lampa När omkopplaren är stängd.

Översikt över SPST -växelomkopplaren

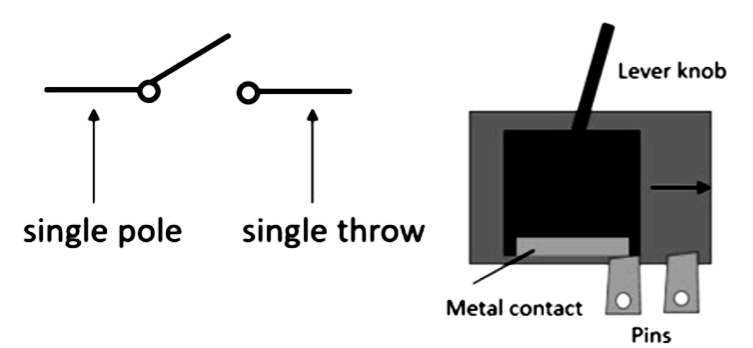

Bild 4. SPST -växelbrytare

De SPST -växelbrytare är en typ av switch som vanligtvis används för att styra elflödet i många enheter.Den har en spak eller hantera att du kan vända för att vända saker på eller av.Hur det fungerar är enkelt: När du flyttar spaken, slutför eller bryter den den elektriska anslutningen mellan två stift och slår på eller stänger av den anslutna enheten.Detta gör omkopplaren mycket enkel att använda, vare sig det är i ditt hem eller på jobbet.

Växelomkopplaren fungerar med en Rocker-typ kontaktmekanism.Detta innebär att delen inuti brytaren som styr elflödet är en gungande kontakt .När du flyttar spaken rör sig också metallkontakten inuti.Om kontakten vippas till ena sidan skapar den en paus mellan stiften, vilket innebär att ingen elektricitet kan flyta.När den flyttas till motsatt sida ansluter metallkontakten stiften, vilket gör att strömmen kan passera, vilket driver enheten.

En mycket användbar egenskap hos SPST -växelbrytare är vändtäcke.Detta omslag är utformat för att skydda övergången från oavsiktlig aktivering.Till exempel, om du är i ett område där omkopplaren kan stöttas eller beröras av misstag, förhindrar locket att det slås på eller av oavsiktligt.Detta gör omkopplaren mer pålitlig och säkrare att använda på platser där du vill se till att enheten förblir på eller av utan oönskade avbrott.

Tack vare dess enkla design och användarvänlighet finns SPST -växelbrytaren på många ställen, från hushållsartiklar som ljusströmbrytare till kommersiell utrustning.Det är ett enkelt och pålitligt verktyg som fungerar bra för att kontrollera kraften till enheter och erbjuda både säkerhet och bekvämlighet i ett paket.

Konvertera SPDT -switch till SPST -switch

Konvertera en SPDT (Single Pole Double Throw) Byt till en SPST (Single Pole Single Throw) Switch är ganska enkel.Allt du behöver göra är att använda vanlig terminal (ofta märkt som C) tillsammans med någon av de andra två terminalerna, som vanligtvis är märkta En och B.

För att få omkopplaren att bete sig som en SPST kan du ansluta den gemensamma terminalen till endera terminalen En eller B, men inte båda.Genom att göra detta kommer omkopplaren nu bara att ha en ingång och en utgång, precis som en SPST -switch.Denna installation förvandlar effektivt SPDT -switchen till en enklare version och styr bara en krets snarare än att växla mellan två olika utgångar.

Kort sagt, konverteringen uppnås genom att välja en av de två tillgängliga terminalerna (A eller B) tillsammans med den gemensamma terminalen (C) för att skapa en enda, ON/OFF -anslutning, liknande hur en SPST -switch fungerar.

Fördelar och nackdelar med SPST -switch

Fördelar	Nackdelar
Enkel kretsdesign gör det enkelt att förstå och implementera.	Begränsad funktionalitet eftersom den endast ger grundläggande på/av -kontroll.
Enkla ledningar med enkla anslutningar som minskar Installationstid.	Etiketter kan blekna och orsaka förvirring kring omkopplarens funktion.
Låga kostnader på grund av dess enkla design.	Inte lämplig för komplexa kontrollsystem som kräver flera utgångar.
Pålitlig drift med färre komponenter, Minska felpunkter.	Ofta användning kan orsaka slitage på rörliga delar över tid.
Kan hantera höga spänningar och strömmar för olika applikationer.	Mottaglig för skador i hårda miljöer, såsom hög luftfuktighet eller damm.
Användarvänligt med enkel på/av-funktionalitet.	Brist på taktil eller visuell feedback kan göra det svårt att avgöra omkopplarens tillstånd.
Mångsidig, används i både hushåll och industri system.	Kan uppleva mekaniskt slitage i högfrekventa växlar applikationer.

Huvudanvändning av SPST -switch

SPST -switchar har en mängd olika användningsområden.Nedan följer några av de viktigaste applikationerna för SPST -switchar:

Användning i processkontrollsystem

I avancerade processkontrollsystem kan SPST-switchar fungera som en ersättning för tvåtrådssensorer.I sådana system kan du använda två av de tre kontakterna i en standard SPDT -switch (Single Pole Double) för att simulera funktionen för en SPST -switch.Detta ger ett pålitligt sätt att kontrollera processer i industriella miljöer, vilket säkerställer att systemet fungerar effektivt.

Kraftkontroll i kretsar

En av de vanligaste användningarna av en SPST -switch är för att slå på eller stänga av en krets.Dessa omkopplare är utformade för att bryta eller ansluta terminalanslutningen, som styr elflödet.När omkopplaren är på slutför den kretsen och ger kraft till hela systemet.När den är avstängd skär den strömmen och säkerställer att enheten inte körs.

Enkla på/av -applikationer

SPST -omkopplare används vanligtvis i applikationer som kräver en grundläggande på/av -funktion.Till exempel finns de i hushållens ljusomkopplare eller andra vardagliga elektriska enheter där du helt enkelt behöver kontrollera om enheten är på eller av.

Användning i enkla elektroniska projekt

SPST -switchar är också idealiska för enkla elektroniska projekt.Om du arbetar med ett grundläggande krets eller hobbyprojekt erbjuder en SPST -switch ett enkelt och billigt sätt att kontrollera kraften.Oavsett om det är en enkel ljuskrets eller en liten enhet, är denna switch ett praktiskt alternativ för att slå på eller stänga av systemet utan att behöva komplexa ledningar.

Dessa användningsområden visar hur SPST -switchen ger ett enkelt, pålitligt sätt att styra elektriska system i olika inställningar.Dess enkelhet, låg kostnad och användarvänlighet gör det till ett populärt val för många grundläggande applikationer.

Slutsats

Sammanfattningsvis erbjuder SPST -switchar en enkel men ändå mycket effektiv lösning för att styra elektriska kretsar.Deras enkla design gör dem idealiska för grundläggande på/av -applikationer, från hushållsbelysning till enkel elektronik.De viktigaste fördelarna med SPST -switchar inkluderar deras låga kostnader, användarvänlighet och förmåga att hantera höga spänningar och strömmar.De har emellertid vissa begränsningar, till exempel deras oförmåga att hantera mer komplexa uppgifter som Multi-Output-växling.Trots dessa nackdelar förblir SPST -switchar ett populärt val på grund av deras tillförlitlighet och mångsidighet.Oavsett om du bygger ett litet elektroniskt projekt eller kontrollerar en hushållsenhet, förstår hur SPST -switchar kan hjälpa dig att få ut det mesta av denna väsentliga komponent.
