2N2219 NPN Transistor: Specifikationer, applikationer och datablad

Denna djupgående guide undersöker detaljerna i 2N2219 NPN-transistorn, en framträdande liten signaltransistor som firas för dess hållbarhet och anpassningsförmåga i amplifiering och växlingsuppgifter.Genom att undersöka sin distinkta struktur, med ett lager av p-typ som är inklämt mellan två n-typmaterial, visar denna artikel hur 2N2219 förstärker svaga signaler med effektivitet och lägger grunden för många tekniska innovationer.Vi kommer att bryta ner dess driftsprinciper, termiska egenskaper, applikationer och kretskonstruktionstekniker.

Katalog

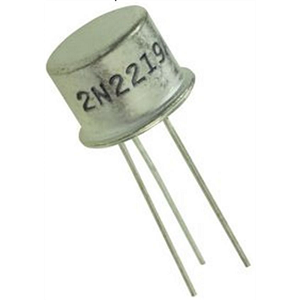

Översikt över 2N2219 NPN -transistorn

De 2N2219 NPN-transistor är en pålitlig och mångsidig liten signaltransistor som används allmänt för amplifiering och omkopplingsapplikationer.Den är känd för sin hållbara metallbehållare-design och erbjuder förbättrad värmeavledning jämfört med plasthöjda alternativ, vilket gör att den kan fungera med något högre spännings- och effektnivåer.Detta gör det till ett populärt val i kretsar som kräver både effektivitet och robusthet.I drift är transistorns samlare och emitter omvända tills en liten spänning appliceras på basen.Detta förskjuter enheten till ett framåtriktat tillstånd, vilket gör att strömmen kan flyta mellan samlaren och emitter.Genom att noggrant reglera basströmmen, helst under 5MA, kan 2N2219 förstärka signaler effektivt eller hantera växlingsuppgifter med en aktuell kapacitet på upp till 800 mA i sitt mättade tillstånd.När basströmmen tas bort återgår transistorn till sitt avstängda tillstånd, vilket gör den väl lämpad för kretsar som kräver snabba på/av-övergångar.Metallhöljet av 2N2219 förbättrar inte bara dess hållbarhet utan förbättrar också termisk hantering, vilket gör att komponenten kan hantera högre kraft utan överhettning.För mer krävande applikationer kan lägga till kylflänsar eller öka luftflödet förhindra överdriven uppvärmning och säkerställa konsekvent prestanda.Dessa egenskaper gör 2N2219 till ett pålitligt val för högfrekvensomkoppling och effekteffektiva konstruktioner.

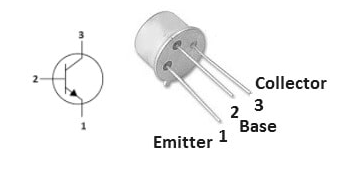

2N2219 PIN -konfiguration

Pin No.	Stiftnamn	Beskrivning
Stift 1	Sändas	Flödet av ström dränerar ut genom denna terminal och är normalt ansluten till GND.
Stift 2	Bas	Kontrollerar transistorförspänningen och vänder transistorn På eller av.
Stift 3	Samlare	Tillåter flödet av ström och är normalt anslutet till en ladda.

2N2219 Specifikationer och funktioner

Funktion/specifikation	Information
Typ	Liten signal NPN -transistor
Förpackning/fodral	Till 39
Driftstemperaturområde	-65 ° C till 150 ° C
Antal stift	3
Polaritet	Npn
Maximal samlarström (IC)	800 ma
Övergångsfrekvens (ft)	250 MHz
Emitter-till-basspänning (VEB)	5 v
Minsta likströmsförstärkning (HFE)	30
Monteringstyp	Genom hålet
Maximal kraftavbrott	800 MW
Spänningsspänning	30 v
Mättnadsspänning	1,6 v
Spänning till bas	60 V
Påvarningstid	40 ns
Avstängningstid	250 ns

2N2219 Ekvivalenter och alternativ

Ekvivalenter

• 2N5551

• NTE123

• 2n2218

• 2N3109

• 2N4403

• 2n3107

Alternativ

• BC636

• BC549

• BC639

• 2N2369

• BC547

• 2n3055

• 2N3906

• 2n3904

• 2N5551

• 2SC5200

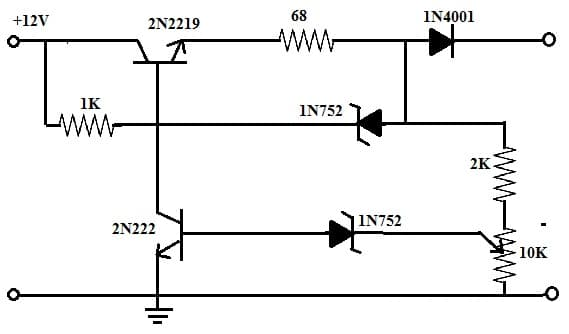

Skapa en NICD -batteriladdarkrets

Det primära målet med kretskonstruktionen är att föryngra ett 12V NICD -batteri genom att leverera en stadig ström på cirka 74 mA.Denna stabila ström säkerställer att batteriladdningarna effektivt utan överladdning, eftersom kretsen är utformad för att stoppa automatiskt när batteriet når full kapacitet.Konstruktionen prioriterar ett lågt inre motstånd, som minimerar värmeproduktionen och förlänger batteriets livslängd genom att minska stressen på dess inre kemi.Kretsens viktigaste komponenter inkluderar en 2N2219 -transistor, en 5.6V Zener -diod och själva 12V NICD -batteriet.Transistoren spelar en dubbel roll som en växling och förstärkande enhet, reglerar strömmen för att upprätthålla en konsekvent 74mA.Samtidigt stabiliserar Zener -dioden spänningen över transistorns emitter, vilket säkerställer att spänningsfluktuationer minimeras under laddningen.Dessa åtgärder förbättrar laddningsprocessens tillförlitlighet samtidigt som batteriet skyddar.

NICD batteriladdningskrets

Transistoren 2N2219 är integrerad i att uppnå strömstabilitet i kretsen.Det fungerar som en gatekeeper och säkerställer rätt mängd strömflöden till batteriet.Utan korrekt reglering kan överdriven ström leda till överhettning, ett fenomen som kallas Thermal Runaway.Detta tillstånd kan allvarligt skada både kretsen och batteriet.Genom att noggrant välja 2N2219 mildrar kretsen dessa risker och säkerställer säker och effektiv drift.Införandet av en 5.6V Zener -diod kompletterar ytterligare denna design.Denna diod stabiliserar spänningen som matas in i transistorn, vilket förhindrar mindre spänningsfluktuationer från att påverka laddningsprocessen.Denna anpassning gör det möjligt för laddaren att tillgodose små variationer i batteridesign, maximera effektiviteten och utöka batterihälsan.Ytterligare komponenter som motstånd och kondensatorer är ofta integrerade i kretsen.Motstånd används för att begränsa överdriven ström och skydda kretsen från överbelastning.Samtidigt hjälper kondensatorer att hantera övergående spänningsspikar, som kan uppstå under kraftvågor eller plötsliga belastningsförändringar.Att finjustera dessa element ger inte bara ett extra skyddsskikt för batteriet utan förbättrar också laddaren i själva laddaren.

Egenskaper för 2N2219 NPN -transistorn

Mångsidighet i amplifiering

Transistoren 2N2219 är mycket värderad för sin roll för att förstärka elektriska strömmar, vilket gör den till en komponent i växling och förstärkarkretsar.Dess operation hänger på en framåtriktad bas-emitter-korsning, där basen måste vara positivt laddad relativt emitteren.Denna konfiguration skapar en kontrollerad väg för strömflöde, vilket möjliggör effektiv amplifiering.Genom att manipulera basströmmen kan du uppnå exakt kontroll över den förstärkta utgången, vilket gör denna transistor lämplig för ett brett spektrum av elektroniska applikationer, från ljudförstärkning till signalbehandling.

Hög inmatningsimpedans och signalintegritet

En av de framstående funktionerna i 2N2219 är dess höga ingångsimpedans, vilket minimerar mängden ström som dras från föregående steg i en krets.Detta attribut säkerställer att den ursprungliga signalen förblir oskadad och bevarar dess kvalitet under amplifieringsprocessen.Detta gör 2N2219 effektiv i känsliga kretsar, till exempel ljudsystem eller mätutrustning.Transistorens förmåga att balansera effekteffektivitet med signalrenhet är en viktig orsak till dess utbredda användning i både kommersiella och experimentella elektroniska mönster.

Snabb växlingsförmåga

2N2219 är lika skicklig på att byta applikationer, där den fungerar som en snabb på/av -enhet som svar på förändringar i ingångsförhållanden.Dess snabba responstid gör det möjligt att övergå mellan tillstånd nästan omedelbart, vilket gör den idealisk för kretsar som kräver exakt tidpunkt, såsom pulsgenerering, digitala logikgrindar och motorstyrsystem.Dessutom hjälper dess effektivitet i växling att spara energi och minska värmeavledningen, som behövs faktorer i moderna, kraftkänsliga elektroniska system.Denna kombination av hastighet och effektivitet gör 2N2219 till ett tillförlitligt val för att utforma banbrytande teknik.

Inverterad utgång för kreativ kretsdesign

Ett spännande inslag i 2N2219 är dess förmåga att producera en inverterad utgång när den är helt aktiverad.Detta innebär att spänningen vid samlaren (utgången) skiljer sig från den vid basen (ingången), vilket möjliggör innovativa kretskonfigurationer.Denna inversionsegenskap kan utnyttjas i applikationer som kräver logisk negation, såsom inte grindar i digitala kretsar, eller i kombination med andra komponenter för att skapa komplexa, multifunktionella mönster.

Integrering av 2N2219 -transistor med mikrokontroller

Transistoren 2N2219 fungerar som en skicklig switch i mikrokontrollapplikationer, vilket underlättar hanteringen av högre effektenheter med digitala signaler med låg effekt.Samlaren ansluter till en strömförsörjning via lasten, medan emitteren når marken.En mikrokontrollstift kopplar till basen genom ett motstånd för att hantera ström och skydda transistorn från potentiella överströmsfrågor.Beräkning av lämplig basmotstånd kräver en komplicerad förståelse för mikrokontrollens utgångsspänning, basemitterspänningsfallet och den avsedda basströmmen.Denna inställning trivs i scenarier där mikrokontroller styr elektromekaniska komponenter som reläer eller motorer, vilket återspeglar en process som fästs för effektivitet och pålitlighet.

Beräkningsmotståndsvärden

Valet av motståndsvärden påverkar transistorns funktionella prestanda.Börja med att notera mikrokontrollerns utgångsspänning och minska den med basemitterspänningsfallet, i allmänhet närmaste till 0,7 volt för 2N2219.Dela efter den riktade basströmmen för att bestämma motståndsvärdet.Du kan använda följande formel för basströmmen (IB):

Kod för transistorreglering

Kodavdrag från mikrokontrollerprojekt erbjuder en praktisk förståelse för att effektivt reglera 2N2219.Till exempel, i AVR -mikrokontroller, växlar ofta utformade stift.Att ställa in en stift hög initierar ström genom basen, aktiverar transistorn, samtidigt som den ställer in den låga stoppens basström och därmed inaktiverar transistorn.Denna exakta manipulation av enheter med hög effekt genom välgjord kod exemplifierar flexibiliteten och transformativa potentialen för mikrokontrollerdrivna applikationer.

Exempelkod

Fördelar med 2N2219 NPN -transistorn

Snabbväxling och höghastighetsprestanda

En av de framstående egenskaperna för 2N2219 -transistorn är dess exceptionella elektronmobilitet, som möjliggör snabbare växling jämfört med PNP -transistorer.Denna egenskap är värdefull i högfrekventa applikationer, såsom signalförstärkning och dynamiska växlingskretsar.I kommunikationssystem kan till exempel snabb signalbehandling förbättra kvaliteten och effektiviteten för dataöverföring.På liknande sätt hjälper snabbt till industriella automatisering, snabbväxlande transistorer som 2N2219 att upprätthålla den precision och hastighet som krävs för högpresterande maskiner.

Enkel integration med negativa marksystem

NPN-strukturen för 2N2219 är utformad för att fungera effektivt med negativa marksystem, som vanligtvis finns i en stor majoritet av elektroniska enheter.Denna inneboende kompatibilitet förenklar kretskonstruktionen, eftersom den minskar behovet av ytterligare komponenter eller komplexa konfigurationer för att säkerställa smidig drift.Den förenklade integrationen påskyndar inte bara designprocessen utan förbättrar också den totala systemets tillförlitlighet.Genom att minimera potentiella felpunkter bidrar 2N2219 till mer stabila och hållbara elektroniska system, som används i applikationer som sträcker sig från bilelektronik till enheter att prioriteringar är tillförlitlighet och livslängd.

Effektiv spänningshantering och energieffektivitet

En annan fördel med 2N2219 är dess förmåga att hantera högre spänningar effektivt.Detta gör det till ett tillförlitligt val för applikationer med hög effekt, där komponenter ofta möter risken för överhettning eller nedbrytning av prestanda.2N2219 är utformad för att fungera effektivt även under krävande förhållanden, vilket ger konsekvent prestanda utan risken för termisk språng eller komponentfel.Transistorens låga nuvarande konsumtion stöder energibesparing, vilket gör den idealisk för energieffektiva mönster.I applikationer som förnybara energisystem eller batteridrivna enheter, där energieffektivitet och hållbar prestanda är bra, ger 2N2219 en utmärkt balans mellan krafthantering och minimal energianvändning.

Perfekt för lätt amplifiering

2N2219 är väl lämpad för lätta amplifieringsuppgifter, vilket ofta överträffar andra populära NPN-transistorer som 2N2222 när det gäller effektivitet och signalintegritet.Dess design säkerställer ren och konsekvent signalförstärkning såsom ljudutrustning, radiosändare och kommunikationsenheter.I ljudsystem är till exempel att upprätthålla signalintegritet nyckeln till att leverera högkvalitativt ljud utan distorsion.På liknande sätt behövs på kommunikationsteknologier pålitlig signalförstärkning för tydlig och oavbruten dataöverföring.

Applikationer av 2N2219 NPN -transistorn

Byte och signalförstärkning

2N2219 -transistorn firas för sin växling och signalförstärkningsförmågor och hittar en plats i kretsar som kräver noggrannhet och effektivitet.Inom krafthanteringen driver den skickligt lysdioder och driver reläer och belyser dess anpassningsförmåga.Många beundrar dess konsekventa prestanda över ett spektrum av operativa förhållanden.

Förbättring i Darlington Pair -konfigurationer

2N2219 används i Darlington -paruppsättningar och ökar strömmen och visar sin roll för att uppnå hög förstärkning inom kompakta kretsar.Detta attribut är fördelaktigt när det gäller att bevara utrymme utan att offra funktionalitet, ett utmärkt problem i modern elektronisk design.

Excellence in Audio and Power Amplification

Inom sfären för ljud- och kraftförstärkning, där tydlighet och styrka är viktiga, trivs 2N2219.Dess kompetens när det gäller att utföra höghastighetsomkopplingsuppgifter förbättrar dess lockelse i scenarier som kräver snabba responstider, vilket kan skilja mellan genomsnittliga och anmärkningsvärda prestanda.

Funktionalitet i DC och VHF/UHF -applikationer

Inom DC och VHF/UHF -scenarier gör det möjligt för den robustheten hos denna transistor att utföra effektivt, även under rigorösa förhållanden.Det är en vanlig komponent i DIY-satser och elektronikprojekt på grund av dess utmärkta förmåga att hantera både låga och högfrekventa operationer effektivt.
