Elektrisk isolator: arbetsprincip, typer och tillämpningar

Elektriska isolatorer hjälper dig att säkert koppla bort delar av ett elektriskt system från ström.I den här artikeln kommer du att lära dig vad en elektrisk isolator är, varför den är viktig för säkerheten och hur den fungerar under tomgångsförhållanden.Du kommer också att förstå dess huvudkomponenter, vanliga typer och hur den skiljer sig från en strömbrytare.I slutet kommer du att se var isolatorer används i elektriska system.

Katalog

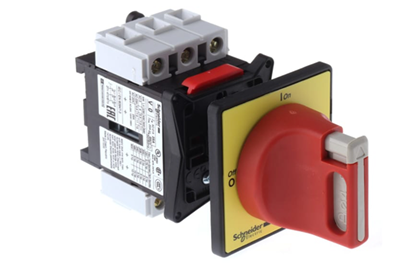

Figur 1. Elektrisk isolator

Vad är en elektrisk isolator?

En elektrisk isolator är en mekanisk omkopplingsanordning som används för att helt koppla bort en del av en elektrisk krets från strömförsörjningen.Dess huvudsakliga syfte är att säkerställa säkra arbetsförhållanden genom att tillhandahålla en tydlig och synlig separation mellan spänningssatta och strömlösa sektioner.Till skillnad från automatiska enheter manövreras en isolator manuellt och är endast utformad för isolering, inte för att avbryta ström.Det skapar ett fysiskt avbrott i kretsen så att du säkert kan utföra underhåll eller inspektion.Elektriska isolatorer används ofta i kraftsystem för att förbättra säkerheten och förhindra oavsiktlig kontakt med strömförande komponenter.

Varför är elektriska isolatorer viktiga?

Elektriska isolatorer är bra för att upprätthålla säkerheten i elsystem, särskilt under underhålls- och reparationsarbeten.De säkerställer att en del av kretsen är helt frånkopplad, vilket minskar risken för elektriska stötar eller skador på utrustningen.Genom att tillhandahålla ett synligt öppet gap hjälper isolatorer till att bekräfta att ingen ström flyter i den isolerade delen.Detta gör det säkrare att arbeta med högspänningsutrustning med tillförsikt.Elektriska isolatorer hjälper också till att förhindra oavsiktlig strömförsörjning, vilket kan leda till allvarliga faror i industri- och kraftdistributionsmiljöer.

Arbetsprincip för elektrisk isolator

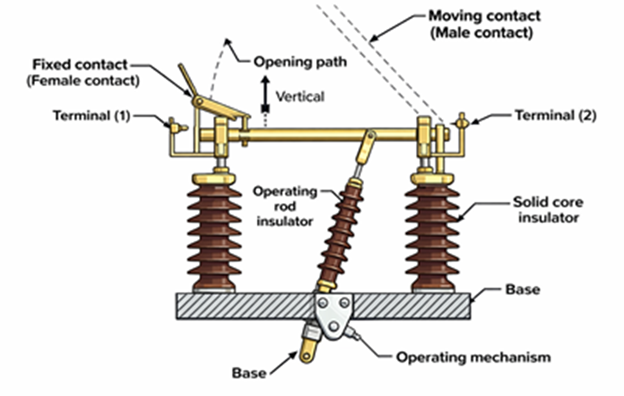

Figur 2. Arbetsdiagram för elektrisk isolator

En elektrisk isolator fungerar endast när det inte finns någon belastningsström i kretsen, vilket säkerställer säkra kopplingsförhållanden.När isolatorn öppnas separeras dess rörliga kontakt från den fasta kontakten för att skapa en fri luftspalt.Detta luftgap fungerar som en synlig barriär som bekräftar elektrisk frånkoppling.Öppningsåtgärden utförs vanligtvis genom en mekanisk manövermekanism, som tillåter jämn och kontrollerad rörelse.Eftersom det inte finns någon ström under drift, bildas ingen ljusbåge mellan kontakterna.Isolatorn förblir i öppet läge för att bibehålla fullständig isolering tills den stängs manuellt igen.Denna enkla funktionsprincip säkerställer tillförlitlig och säker separation av elektriska kretsar.

Komponenter i en elektrisk isolator

• Fast kontakt

Den fasta kontakten är en stationär ledande del kopplad till den inkommande eller utgående ledningen.Det ger en stabil punkt för elektrisk anslutning när isolatorn är stängd.Denna komponent är designad för att hantera hög spänning och bibehålla tillförlitlig kontakt med minimalt motstånd.

• Flytta kontakt

Den rörliga kontakten är den del som fysiskt öppnar eller stänger kretsen.Den rör sig bort från eller mot den fasta kontakten för att skapa eller ta bort den elektriska anslutningen.Dess design säkerställer smidig drift och korrekt inriktning under byte.

• Isolatorer

Isolatorer stödjer de ledande delarna och förhindrar oönskat strömflöde till marken eller strukturen.De är vanligtvis gjorda av porslin eller kompositmaterial för hög elektrisk hållfasthet.Dessa komponenter ger också mekaniskt stöd för att upprätthålla rätt avstånd mellan spänningsförande delar.

• Driftsmekanism

Manövermekanismen styr öppning och stängning av isolatorn.Den kan vara manuell eller motordriven beroende på applikation.Denna mekanism säkerställer att kontakterna rör sig säkert och exakt under drift.

• Basram

Basramen håller ihop alla komponenter och ger strukturell stabilitet.Den är vanligtvis gjord av metall för att stödja isolatorns mekaniska belastning.Ramen säkerställer också korrekt inriktning av kontakter och isolatorer.

Typer av elektriska isolatorer

Single Break Isolator

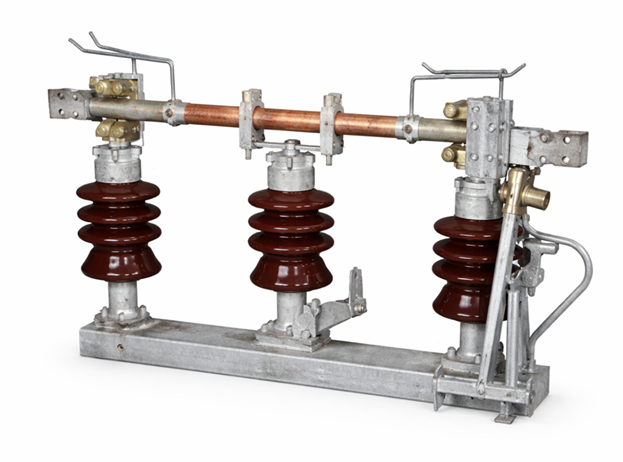

Figur 3. Single Break Isolator

En enkelbrytningsisolator är en typ av elektrisk isolator som använder en kontaktsepareringspunkt för att koppla bort kretsen.Den består av en rörlig kontakt som separeras från en fast kontakt för att skapa ett enda luftgap.Denna enkla struktur gör den enkel att använda och underhålla i standardkraftsystem.Kontaktrörelsen är vanligtvis horisontell eller roterande, vilket möjliggör tydlig synlighet av det öppna läget.På grund av sin enkla design används den ofta i mellanspänningsstationer och distributionssystem.Utrustningen som visas i figuren återspeglar dess enkla kontaktarrangemang och kompakta layout.Enkelbrytningsisolatorer är idealiska för applikationer där utrymme och kostnadseffektivitet är viktigt.

Dubbelbrytare

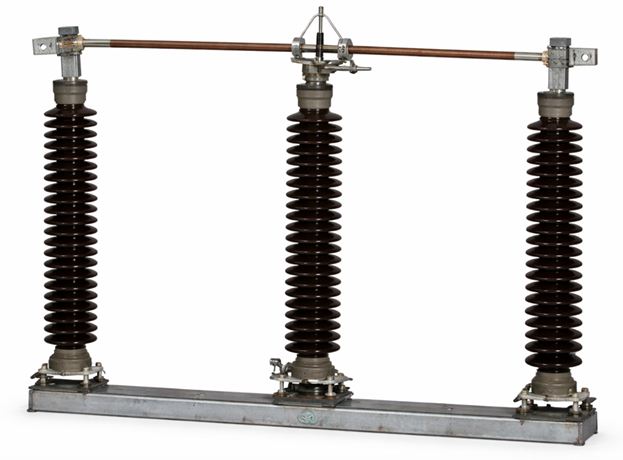

Figur 4. Dubbelbrytningsisolator

En dubbelbrytare är en elektrisk isolator som skapar två separata kontaktgap under drift.Den har en central rörlig kontakt som separerar från två fasta kontakter på båda sidor och bildar dubbla isoleringspunkter.Denna design förbättrar den elektriska isoleringen genom att öka avståndet mellan spänningsförande delar.Rörelsen av kontakterna är balanserad, vilket förbättrar mekanisk stabilitet och prestanda.Det används ofta i högspänningsstationer där starkare isolering krävs.Figuren illustrerar den symmetriska strukturen som stöder effektiv frånkoppling.Dubbla brottisolatorer är lämpliga för system som kräver högre säkerhetsmarginaler och pålitlig isolering.

Strömavtagare isolator

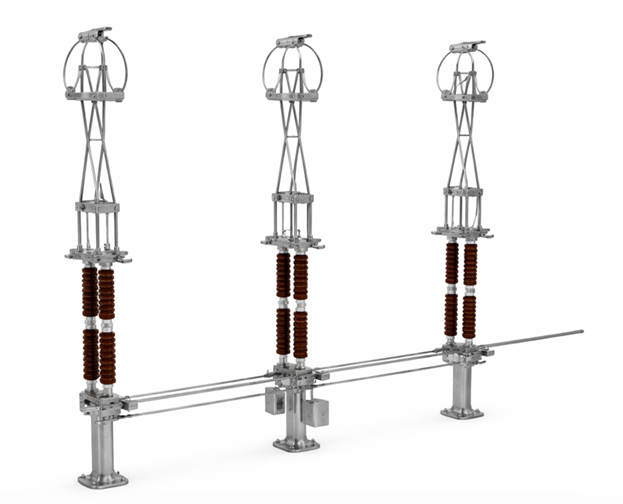

Figur 5. Strömavtagareisolator

En strömavtagareisolator är en typ av isolator som använder en vertikal lyftmekanism för att ansluta eller koppla från kretsen.Den har en rörlig arm som höjs uppåt för att få kontakt med en överliggande ledare.Denna vertikala rörelse möjliggör effektiv användning av utrymmet i kompakta transformatorstationer.Strukturen inkluderar ledade armar som expanderar och drar ihop sig under drift.Den används ofta i högspänningsapplikationer där det horisontella utrymmet är begränsat.Bilden visar den distinkta lyftkonstruktionen som möjliggör vertikal växling.Strömavtagareisolatorer är idealiska för moderna transformatorstationer som kräver kompakta och flexibla layouter.

Horisontell brytningsisolator

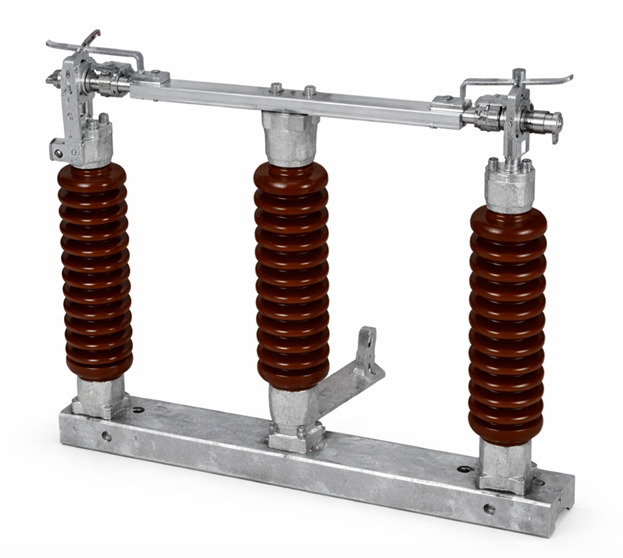

Figur 6. Horisontell brytningsisolator

En horisontell brytare är en elektrisk isolator där den rörliga kontakten öppnas i sidled för att koppla bort kretsen.Kontakterna roterar eller svänger horisontellt för att skapa ett synligt gap mellan dem.Denna typ installeras vanligtvis i transformatorstationer utomhus på grund av dess enkla struktur och lätta underhåll.Det ger tydlig sikt över det öppna läget, vilket förbättrar driftsäkerheten.Designen möjliggör enkel installation på bärande konstruktioner med tillräckligt med avstånd.Figuren återspeglar den sidoöppningsrörelse som är typisk för denna isolatortyp.Horisontella brottisolatorer används ofta i transmissions- och distributionssystem.

Vertikal brytisolator

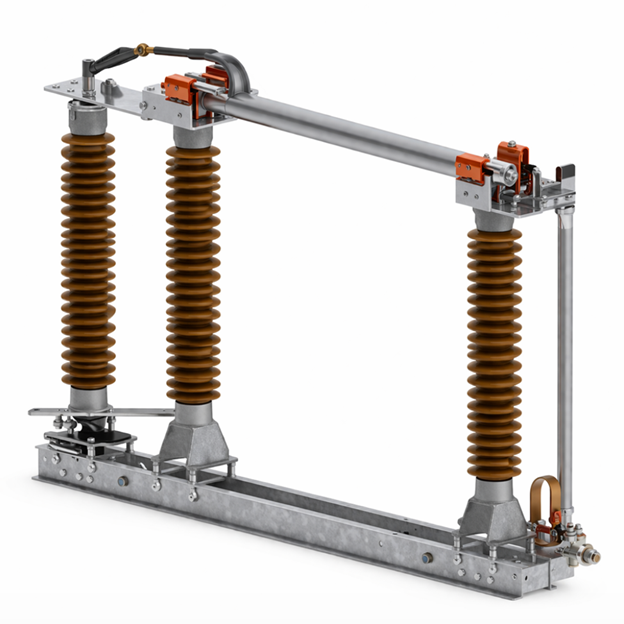

Figur 7. Vertikal brytningsisolator

En vertikal brytare är en elektrisk isolator där den rörliga kontakten öppnas uppåt eller nedåt för att skapa isolering.Den vertikala rörelsen hjälper till att minska det horisontella utrymme som krävs för installation.Denna design är användbar i transformatorstationer där utrymmesbegränsningar är ett problem.Kontakterna rör sig i ett vertikalt plan, vilket säkerställer en tydlig och synlig separation.Det används ofta i högspänningssystem där effektivt utrymmesutnyttjande krävs.Figuren belyser den uppåtgående öppningsmekanismen som definierar denna isolatortyp.Vertikala brottisolatorer är att föredra i kompakta layouter med begränsad markyta.

Elektrisk isolator vs effektbrytare

Funktion	Elektrisk Isolator	Strömbrytare
Huvudfunktion	Ger fysisk frånkoppling av en krets för säkerhets skull	Upptäcker fel och bryter strömmen för att skydda systemet
Operationstyp	Manuell eller motordriven (icke-automatisk)	Automatisk utlösning med manuell styrning som tillval
Lasthantering	Fungerar endast kl 0 A (tillstånd utan belastning)	Fungerar under full belastning och felströmsförhållanden
Betygsatt Avbrytande kapacitet	0 kA (kan inte bryta ström)	Typiskt 6 kA till 63 kA eller högre beroende på typ
Båghantering	Ingen båge undertryckningsmekanism	Använder båge härdningsmetoder (luft, olja, SF₆ eller vakuum)
Säkerhetsroll	Säkerställer synlig isolering för underhåll	Ger skydd mot överbelastning och kortslutning
Växlingshastighet	Långsam (sekunder, operatörsberoende)	Snabbt (millisekunder, vanligtvis 10–100 ms)
Skydd Förmåga	Inget skydd funktion	Inbyggd skydd (överström, kortslutning, ibland jordfel)
Typisk användning	Underhåll isolering och säkerhetsprocedurer	Felskydd och driftsväxling
Kontakta Operation	Öppnar endast när strömmen är redan noll	Öppnar medan ström flyter (inklusive felström)
Automationsnivå	Låg (manuell eller grundläggande motorstyrning)	Hög (relästyrda, helautomatiska system)
Installation Område	Installerad i transformatorstationer och ställverk (högspänningssidan)	Används i transformatorstationer, distributionspaneler och slutanvändarsystem
Design Komplexitet	Enkelt mekanisk struktur	Komplext system med avkännings-, utlösnings- och ljusbågskontrollkomponenter
Underhåll Krav	Minimal (besiktning och rengöring)	Vanligt underhåll krävs (kontakter, mekanism, ljusbågskammare)
Isolering Synlighet	Ger synlig luftgap (klar frånkoppling)	Inget synligt isolering;kräver separat isolator för säkerheten

Fördelar och nackdelar med elektriska isolatorer

Fördelar med elektriska isolatorer

• Ger ett tydligt synligt luftspalt för säkerhetsbekräftelse

• Mycket tillförlitlig tack vare färre rörliga delar

• Lågt underhållsbehov vid långvarig användning

• Kostnadseffektivt jämfört med komplexa omkopplingsenheter

• Ökar säkerheten under underhållsprocedurer

Nackdelar med elektriska isolatorer

• Kan inte arbeta under belastningsförhållanden

• Ingen ljusbågssläckningsmekanism tillgänglig

• Kräver ytterligare enheter som strömbrytare

• Manuell drift kan öka kopplingstiden

• Begränsad funktionalitet jämfört med skyddsanordningar

• Ej lämplig för felavbrott

Tillämpningar av elektriska isolatorer

1. Kraftstationer

Elektriska isolatorer installeras vanligtvis i transformatorstationer för att isolera delar av transmissionsledningar och utrustning.De möjliggör säkert underhåll genom att koppla bort högspänningskretsar från strömförsörjningen.Detta hjälper till att förhindra olyckor och säkerställer tillförlitlig systemdrift.

2. Transmissions- och distributionssystem

I kraftöverföringsnät används isolatorer för att separera felaktiga eller inaktiva sektioner.De hjälper till att upprätthålla systemets stabilitet genom att isolera specifika linjer under reparationer.Detta förbättrar den totala effektiviteten och säkerheten för kraftleverans.

3. Industriella elsystem

Industrianläggningar använder isolatorer för att koppla bort maskiner och elpaneler under service.Detta garanterar arbetarnas säkerhet vid hantering av elektrisk utrustning.Det hjälper också till att förhindra oväntad maskinstart.

4. Växla stationer

Isolatorer används i växelstationer för att styra och hantera kraftflödet mellan olika nätverkssektioner.De ger ett säkert sätt att isolera kretsar utan att avbryta hela systemet.Detta stöder flexibel systemdrift.

5. System för förnybar energi

I sol- och vindkraftssystem används isolatorer för att koppla bort paneler eller turbiner från nätet.Detta möjliggör säkert underhåll och inspektion av utrustning för förnybar energi.Det skyddar också tekniker från elektriska faror.

6. Järnvägselektrifieringssystem

Elektriska isolatorer används i järnvägssystem för att isolera luftledningar för underhållsarbete.De ser till att delar av banan är strömlösa före reparationer.Detta förbättrar säkerheten för underhållspersonal som arbetar på elektrifierade järnvägsnät.

Slutsats

Elektriska isolatorer spelar en roll i elektrisk säkerhet genom att tillhandahålla ett tydligt och tillförlitligt sätt att separera strömlösa sektioner från strömförande kretsar.Deras värde kommer från deras enkla design, synliga isolering och breda användning i transformatorstationer, transmissionssystem, industriella installationer och andra krafttillämpningar.Olika isolatortyper är designade för att passa specifika installations- och utrymmeskrav, medan deras begränsningar gör dem endast lämpliga för tomgångsomkoppling.Att förstå deras funktion, delar, fördelar och användningsområden hjälper till att välja rätt isolator för säker och effektiv systemdrift.
