Vad är en Hall Effect Transducer och hur den fungerar

Du stöter på Hall-effektsensorer i många vardagliga enheter, men deras funktion kan till en början kännas otydlig.En närmare titt visar hur dessa sensorer reagerar på magnetfält och förvandlar det svaret till en användbar elektrisk signal.När du går igenom begreppen börjar du se hur ström, magnetfält och materialegenskaper hänger ihop.Med enkla förklaringar och praktiska exempel blir ämnet lättare att följa och relatera till verkliga kretsar och system du kan stöta på.

Katalog

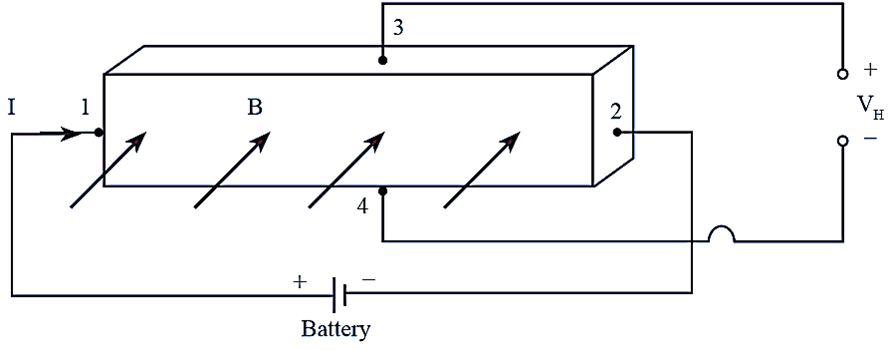

Figur 1. Halleffekttransduktordiagram

Vad är en Hall Effect Transducer

En Hall Effect Transducer är en elektronisk enhet som detekterar ett magnetfält och omvandlar det till en elektrisk signal som kan mätas.Dess funktion är baserad på Hall-effekten, där ett strömförande material utvecklar en liten spänning över sina sidor när det utsätts för ett magnetfält vinkelrätt mot strömriktningen.Genom denna effekt omvandlar givaren magnetfältstyrkan till en mätbar elektrisk utgång.

Denna omvandling är användbar eftersom elektriska signaler är lättare att mäta, bearbeta och använda i kretsar än själva magnetfälten.Utsignalen ändras med det applicerade fältet, vilket gör att det magnetiska tillståndet kan representeras som en läsbar spänningssignal.Som ett resultat ger givaren ett direkt och effektivt sätt att detektera närvaro och styrka av magnetfält i en form som elektroniska kretsar kan använda.

Struktur och arbetsprincip för en Halleffektgivare

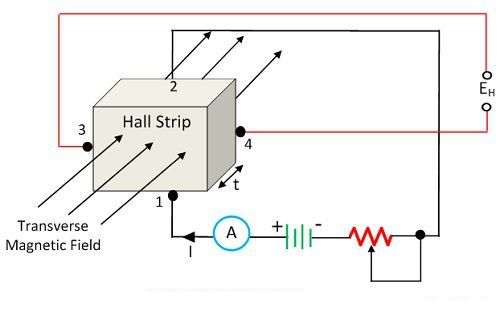

Figur 2. Halleffektgivarens struktur

En Hall Effect Transducer är byggd runt en tunn halvledarremsa med fyra terminaler placerade på specifika punkter.Ett par plintar leder inströmmen genom remsan, medan det andra paret samlar utspänningen.Magnetfältet appliceras över remsan i rät vinkel mot strömvägen, eftersom detta arrangemang tillåter givaren att producera sin elektriska utsignal.

Under drift flyter ström genom halvledarremsan från ena sidan till den andra.När inget magnetfält finns, rör sig laddningsbärarna längs strömbanan utan att skapa en märkbar spänning över utgångsterminalerna.När ett magnetfält appliceras vinkelrätt mot den banan, skjuts de rörliga laddningsbärarna i sidled och börjar samlas längs ena sidan av remsan.

Denna sidledsrörelse av laddning skapar en skillnad i elektrisk potential mellan utgångsterminalerna.Den skillnaden visas som Hall-spänningen, som är den mätbara utsignalen från givaren.På detta sätt tillhandahåller halvledarremsan vägen för strömflöde, magnetfältet orsakar laddningsavböjning och utgångsterminalerna fångar den resulterande spänningen.

Hallspänning och hur den genereras

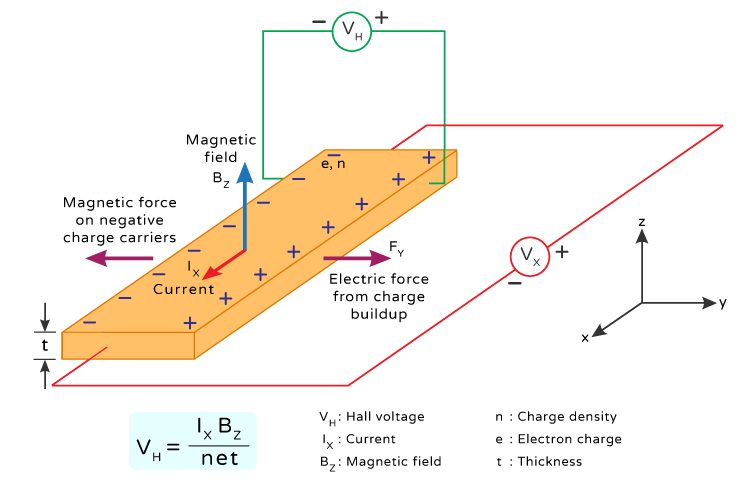

Figur 3. Hallspänningsgenerering

Hallspänning är den lilla spänning som uppstår över ett strömförande material när ett magnetfält appliceras vinkelrätt mot strömriktningen.Fältet trycker de rörliga laddningsbärarna i sidled, vilket gör att de samlas på ena sidan av materialet medan den motsatta sidan lämnas med en motsatt laddning, och denna separation av laddning skapar en skillnad i elektrisk potential som kallas Hall-spänning.

Storleken på Hall-spänningen beror på strömmen, magnetfältets styrka, materialet och tjockleken på avkänningselementet.Det ökar när strömmen eller magnetfältet blir större, och det minskar när materialet är tjockare i fältets riktning.

Ett förenklat uttryck för detta förhållande är V_H = (I × B) / (n × e × t), var V_H är Hall-spänningen, jag är strömmen, B är magnetfältet, n är laddningsbärardensiteten, e är laddningen av en elektron, och t är tjockleken på materialet.Detta uttryck visar huvudfaktorerna som styr utspänningen utan att lägga till onödiga matematiska detaljer.

Material som används i Halleffektsensorer

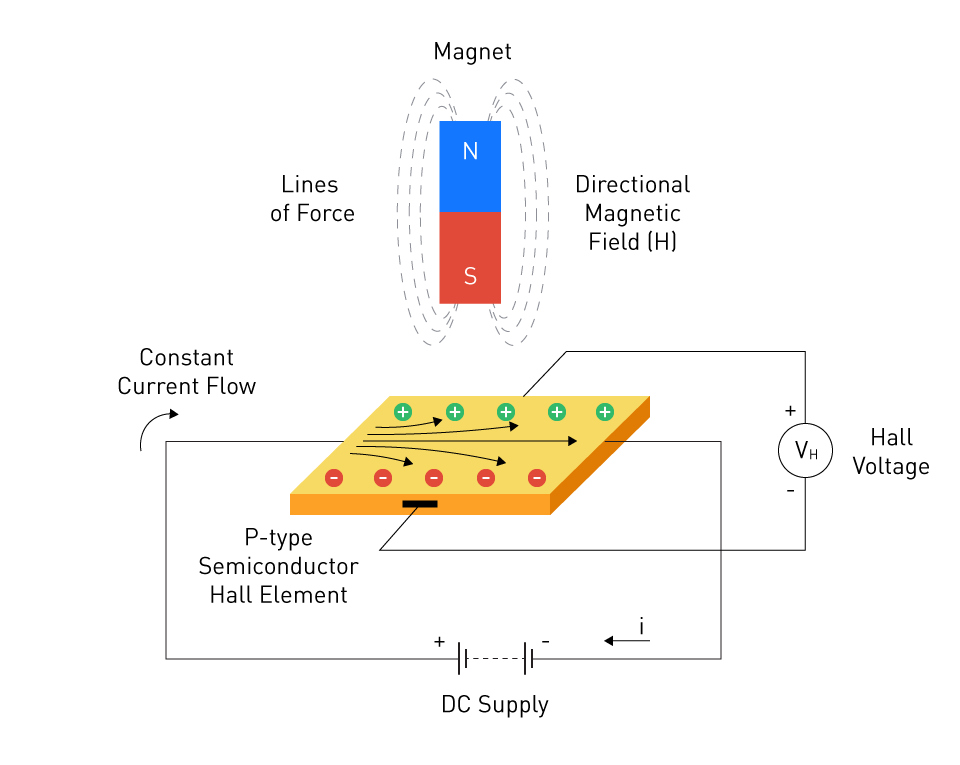

Figur 4. Installation av halvledarhallsensor

Hall Effect-enheter kan tillverkas av både metaller och halvledare, eftersom båda kan producera en Hall-spänning när ström flyter genom dem i närvaro av ett magnetfält.I metaller är effekten vanligtvis mycket liten, vilket gör utsignalen svårare att upptäcka och använda i avkänningsapplikationer.Av den anledningen är de flesta Hall Effect-enheter gjorda av halvledarmaterial snarare än vanliga metaller.

Halvledare föredras vanligtvis eftersom de erbjuder högre känslighet.Detta innebär att de producerar en större Hall-spänning under samma förhållanden, vilket gör utsignalen lättare att mäta.En starkare utgång hjälper också enheten att reagera tydligare på förändringar i magnetfältet.

Materialet som används i avkänningselementet har en direkt effekt på utspänningen och mätnoggrannheten.Egenskaper som laddningsbärardensitet och materialtjocklek påverkar hur mycket Hall-spänning som produceras.Material som genererar en större och stabilare effekt lämpar sig generellt bättre för noggrann mätning.

Typer av halleffektsensorer

Analoga Halleffektsensorer

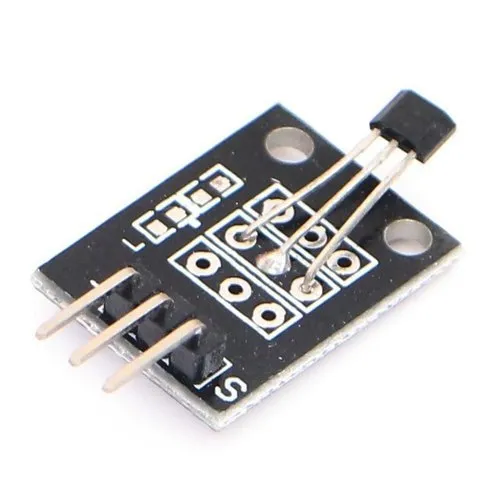

Figur 5. Analog Hall Effect Sensor Module

Analog Hall Effect-sensorer producerar en kontinuerlig utspänning som ändras i proportion till det applicerade magnetfältet.När magnetfältet blir starkare eller svagare ändras utspänningen med det, vilket gör att sensorn kan visa gradvisa variationer snarare än bara ett enda tillstånd.Eftersom utsignalen följer fältet kontinuerligt är den här typen av sensor användbar när kretsen behöver mäta hur mycket magnetfältet förändras, inte bara om det finns.

Denna typ används ofta vid positionsavkänning, strömavkänning och andra mätuppgifter där en jämn och läsbar utdata krävs.Den är väl lämpad för exakt mätning eftersom även små förändringar i magnetfältet kan uppträda i utsignalen, vilket gör finrörelse eller fältvariation lättare att upptäcka.

Digitala Halleffektsensorer

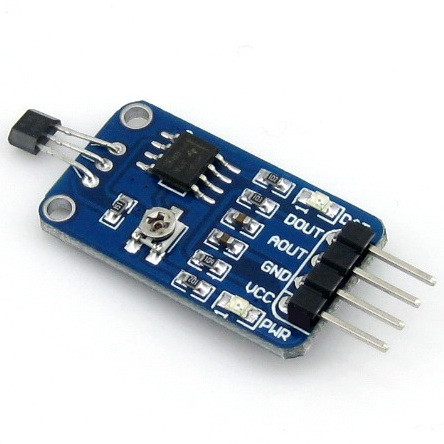

Figur 6. Digital Hall Effect Sensor Module

Digital Hall Effect-sensorer ger en diskret utsignal, vanligtvis en ON- eller OFF-signal, istället för en kontinuerligt föränderlig spänning.De arbetar med en intern kopplingspunkt, ofta kallad en magnetisk tröskel, så när magnetfältet når eller passerar den nivån ändrar utgången tillstånd.När fältet faller under en definierad utlösningsnivå återgår utgången till sitt ursprungliga tillstånd, vilket ger elektroniska system en tydlig och lättläst kopplingssignal.

Eftersom de reagerar på tröskelnivåer snarare än gradvisa fältförändringar, används digitala Hall Effect-sensorer i stor utsträckning i omkopplings- och detektionssystem.Vanliga applikationer inkluderar detektering av öppning och stängning av dörrar, gränslägesbrytare, närhetsavkänning, pulsräkning och positionsdetektering, där huvudsyftet är att avgöra om ett magnetiskt mål har nått en specifik punkt.

Tillämpningar av Hall Effect Transducers

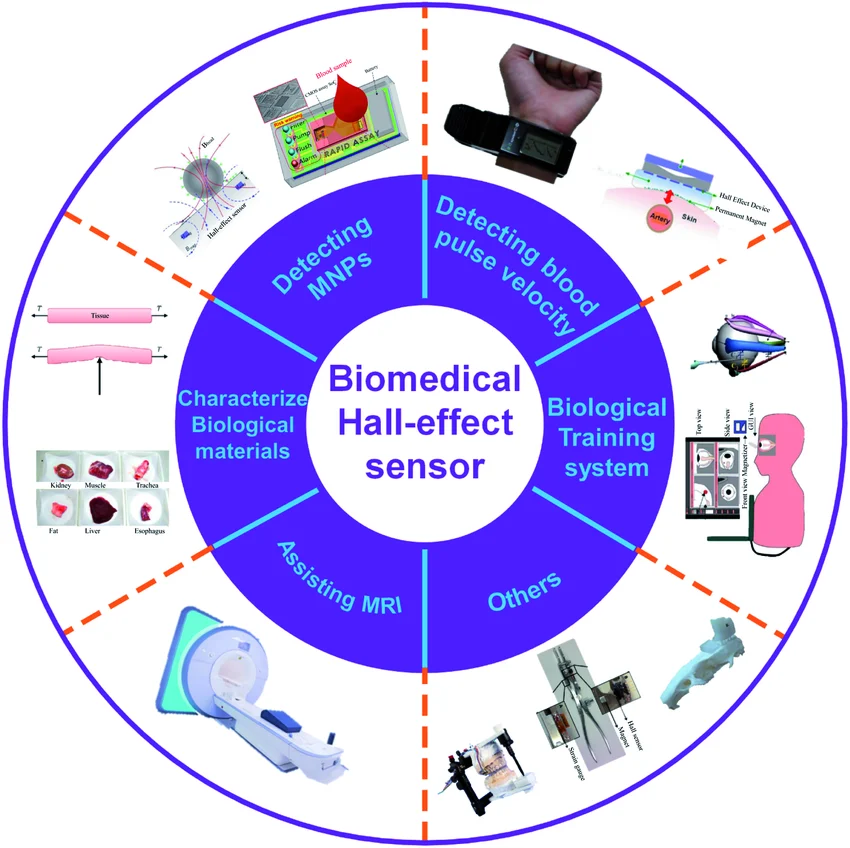

Figur 7. Halleffektsensorapplikationer

Hall Effect-givare används ofta för magnetfältsavkänning i industriella och vetenskapliga instrument där noggrann mätning av fältstyrka krävs.

In aktuella avkänningsapplikationer, de används vanligtvis i motordrivenheter, strömförsörjning och batterihanteringssystem för att mäta ström utan direkt elektrisk kontakt.

För positions- och förskjutningsdetektering, dessa sensorer används i bilsystem, linjära ställdon och robotik, där förändringar i magnetfält indikerar rörelse.

De appliceras även i effektövervakningssystem, som kombinerar ström- och spänningsdata för att uppskatta strömförbrukning i realtid i elektrisk utrustning.

Fördelar och nackdelar med Hall Effect Transducers

Fördelar	Begränsningar
Beröringsfri mätning	Känslig för temperaturavvikelser
Galvanisk isolering mellan avkänningskrets och strömbana	Noggrannheten kan begränsas i grundläggande open-loop-designer
Säker mätning av höga strömnivåer	Strömlösa magnetfält kan påverka avläsningarna
Mycket låg insättningsförlust	Lägre signalnivåer kan behöva förstärkning eller konditionering
Låg effektförlust och minskad uppvärmning	Lågströmsmätning kan kräva en magnetisk kärna eller extra varv
Mäter växelström och likström	Open-loop-versioner har måttlig bandbredd och svarstid
Bra linjäritet och pålitlig utgång i precisionsenheter	Slutna versioner är större och dyrare
Flexibel mekanisk placering	Slutna versioner förbrukar mer ström från den sekundära försörjningen
Kompakta, lätta alternativ finns tillgängliga	Utspänningen kan begränsas i vissa slutna kretsar
Hög känslighet och snäva kopplingströsklar är tillgängliga	Prestanda beror på materialstabilitet och termiskt beteende

Slutsats

Du har nu en klar bild av hur en Hall Effect Transducer fungerar och varför den används i stor utsträckning.Sättet det omvandlar ett magnetfält till en mätbar signal gör det användbart i många praktiska situationer.Du kan se hur dess struktur, material och funktionsprincip samverkar för att ge tillförlitliga resultat.Från att känna av ström till att detektera position, den erbjuder flexibel användning i olika system.Att förstå dessa grunder hjälper dig att känna igen var och hur dessa sensorer passar in i verklig elektronik.Med den här grunden blir det lättare att utforska och tillämpa dem i dina egna projekt.
