Varför TP4056 är perfekt för att ladda 18650 -batterier

TP4056-modulen är en enkel och pålitlig lösning för laddning av encellig litiumjonbatterier.Det säkerställer säker laddning med konstant ström- och spänningsmetoder, vilket gör den lämplig för en mängd bärbara enheter.Med funktioner som automatisk laddning och överladdningsskydd är det en lättanvänd modul för vardagliga applikationer.

Katalog

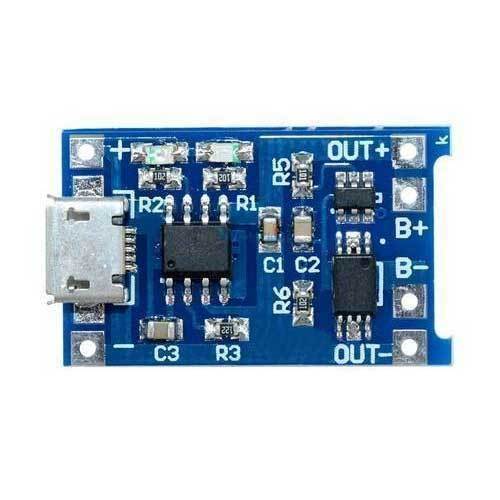

Introduktion till TP4056

De TP4056 Modul är en kompakt och effektiv enhet utformad för att ladda litiumjonbatterier.Den stöder encellsbatterier och fungerar med två laddningsmetoder: konstant ström och konstant spänning.Denna kombination säkerställer att batteriet laddas säkert och effektivt.Med en förinställd laddningsspänning på 4,2 volt är TP4056 väl lämpad för hantering av de specifika kraven för litiumjonbatterier.

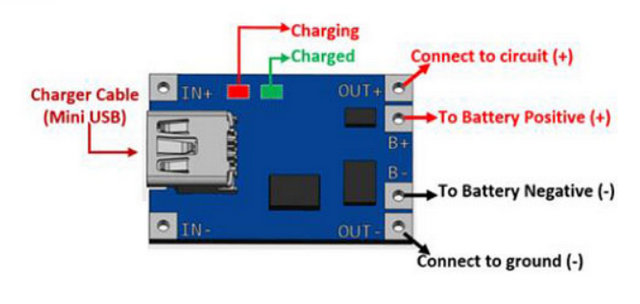

TP4056 -stiftkonfiguration

TP4056 -stiftbeskrivning

Inga:	Stiftnamn	Beskrivning
1	Ut +	Dessa stift matar ut den positiva spänningen från batteriet.Den ska anslutas till kretsen som måste drivas av batteriet
2	B +	Matar ut positiv spänning från USB -kabeln för att ladda till batteriet.Det bör anslutas till batteriets positiva
3	B -	Matar ut negativ spänning från USB -kabel för laddning av batteriet.Det bör anslutas till batteriets negativa
4	Ut -	Denna stift matar ut negativ spänning från batteriet.Den ska anslutas till kretsens mark som måste drivas av batteriet
5	I +	Bör tillhandahålla +5V, kan användas om laddningskabeln inte är tillgänglig
6	I -	Bör tillhandahålla marken för +5V -tillförseln, kan användas om laddningskabeln inte är tillgänglig
7	LED RED	Denna LED tänds medan batteriet laddas
8	LED GRÖN	Denna LED tänds efter att batteriet är fulladdat

TP4056 Tekniska specifikationer

Tekniska specifikationer, funktioner, egenskaper och komponenter med jämförbara specifikationer för TPOWER TP4056.

Typ	Parameter
Förpackning / fodral	Esop-8
Förpackning	Tape & Reel (TR)
ROHS -status	ROHS -kompatibel

TP4056 funktioner och fördelar

Säker laddning och urladdning

TP4056 är utformad för att ladda och ladda litiumbatterier med säkerhet i åtanke.Det säkerställer att batteriet fungerar inom säkra gränser, förhindrar skador eller missbruk.Denna funktion gör den tillförlitlig för vardagligt bruk med känsliga litiumceller.

Kompatibel med 18650 och andra 3.7V -batterier

Denna modul fungerar sömlöst med 18650 celler och andra batterier på 3,7 volt.Dess anpassningsförmåga gör det till ett go-to-val för olika applikationer, särskilt för vanligt använda litiumjonbatterier.

Justerbar laddningsström

Laddningsströmmen är inställd på 1A som standard men kan justeras vid behov.Denna flexibilitet gör att du kan anpassa laddningsprocessen beroende på batteriets krav.

Ingångsspänningsområde 4,5V till 5,5V

Modulen accepterar ingångsspänningar mellan 4,5V och 5,5V, vilket gör det enkelt att driva med hjälp av standard USB -portar eller andra kompatibla strömförsörjningar.Detta intervall lägger till bekvämlighet och mångsidighet när du ställer in din laddningskrets.

Full laddningsspänning på 4,2 V

Med en förinställd laddningsspänning på 4,2 V säkerställer modulen att batteriet laddas optimalt.Detta värde är i linje med standarden för litiumjonbatterier, vilket säkerställer effektiv och effektiv laddning varje gång.

Skydd mot överladdning och överladdning

För att förlänga batteritiden och förhindra problem inkluderar TP4056 skyddsåtgärder mot överladdning och överladdning.Denna funktion lägger till tillförlitlighet, eftersom det hjälper till att upprätthålla batteriets hälsa över tid.

Inget omvänd polaritetsskydd

Medan modulen är full av funktioner inkluderar den inte omvänd polaritetsskydd.Detta innebär att du måste dubbelkontrollera dina anslutningar innan du driver den för att undvika potentiella skador.Med korrekt vård under installationen kommer den här funktionen inte att vara en nackdel.

Motsvarande komponenter till TP4056

• TP4056A (endast laddning)

• Tp541

Applikationer av TP4056

Solladdare

TP4056 är perfekt för inställningar för solladdning, vilket gör att du kan utnyttja solenergi för att ladda dina litiumbatterier.Det fungerar effektivt med solpaneler, vilket gör det idealiskt för projekt utanför nätet eller miljövänliga energilösningar.

Digitalkameror

Litiumjonbatterier driver de flesta digitala kameror, och TP4056 säkerställer att de laddas säkert och effektivt.Den här modulen kan hjälpa till att hålla din kamera redo för användning utan att oroa sig för överladdning eller skada batteriet.

Bärbara hushållsapparater

Många bärbara apparater, som handhållna fläktar eller LED-lampor, förlitar sig på litiumjonbatterier.TP4056 hjälper till att ladda dessa enheter och säkerställa att de förblir i drift för dagliga uppgifter eller nödsituationer.

Mobiltelefoner och surfplattor

Denna modul stöder laddning av batterierna som används i telefoner och surfplattor.Oavsett om du reparerar en enhet eller skapar en anpassad laddstation, ger TP4056 en pålitlig och enkel lösning.

Laddning och urladdning av litiumceller

TP4056 kan hantera både laddning och urladdning av litiumceller.Denna mångsidighet gör det till ett praktiskt val för applikationer där batterier ofta laddas och används.

Vanligtvis används med 18650 Li-ion-batterier

TP4056 -paren exceptionellt bra med 18650 batterier, som används allmänt i kraftbanker, ficklampor och andra enheter.Dess kompatibilitet säkerställer att dina projekt som använder dessa populära batterier är säkra och effektiva.

Kraftbanker

Kraftbanker förlitar sig ofta på litiumjonceller, och TP4056 är ett pålitligt alternativ för att hantera deras laddningsbehov.Med sina funktioner kan det hjälpa till att förlänga livslängden för batterierna som används i kraftbanker.

Används med 5V -booster för att driva Arduino -projekt

I kombination med en 5V-booster blir TP4056 ett utmärkt val för Arduino-baserade projekt.Det låter dig ladda ett batteri och använda det som en stabil kraftkälla för din mikrokontroller och andra komponenter, vilket säkerställer en konsekvent drift för din DIY -elektronik.

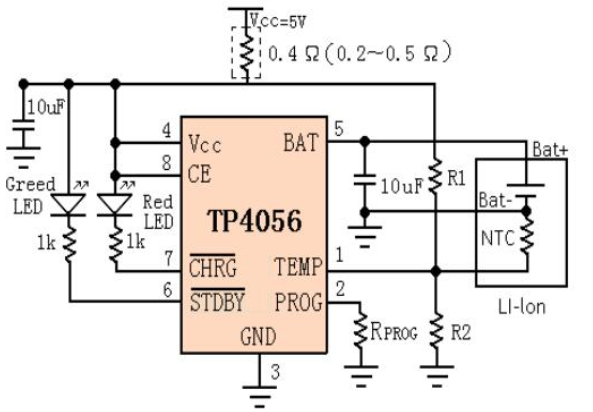

Typiska kretsapplikationer av TP4056

TP4056 -modulen är utformad för att tillhandahålla en laddningsström på 1A som standard.Men om din applikation kräver en annan aktuell nivå kan du ändra den genom att ändra motståndet märkt RPROG (R3 på modulen).Detta ger dig flexibiliteten för att justera laddningsprocessen så att du passar dina specifika behov.För mer detaljerad vägledning om detta kan du hänvisa till databladet för TP4056.

När litiumbatteriet är fulladdat slutar modulen automatiskt.Vid denna tidpunkt stängs den röda LED -indikatorn av och den gröna LED tänds och signalerar att batteriet är fulladdat och redo för användning.Denna visuella indikator gör det enkelt att övervaka laddningsprocessen utan ytterligare verktyg.

Modulen är också utformad för att ansluta det laddade batteriet till kretsen eller lasten som måste drivas.När batteriet driver lasten övervakar modulen kontinuerligt sin spänning.Om batteriets spänning sjunker under 3,7V kopplar modulen bort batteriet från lasten.Den här funktionen hjälper till att skydda batteriet från överladdning, vilket kan påverka dess prestanda eller livslängd.Processen är sömlös, vilket gör att din krets kan fungera säkert och effektivt.

Lämpliga användningsfall för TP4056

Det är idealiskt för laddning av 18650 -celler och andra 3,7V -batterier på grund av dess kapacitet att leverera 4.2V.Eftersom det bara kräver några externa komponenter kan den användas i bärbara applikationer.Mobiltelefoner, surfplattor, bärbara datorer, kameror, kraftbanker och en mängd andra elektroniska prylar konsumerar alla batterier;Därför används denna modul för att ladda dem.Denna modul kan också användas med en USB -port och en väggadapter.

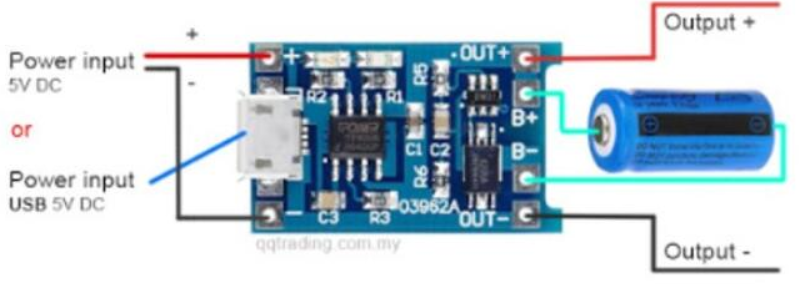

Instruktioner för att använda TP4056

TP4056-modulen drivs av en 5V-tillförsel från en mikro-USB-kabel eller in+ och in-lödkuddar.För att laddaren ska laddas korrekt ett batteri som är anslutet vid utgångsterminalerna är en ström på minst 1A nödvändig.Anslut B+ och B-anslutningarna till den cell du vill ladda.Batteriets kraft levereras genom ut+ och utkuddar.Som ett resultat, om du kör en last kan du fästa den på dessa två kuddar.Men kom ihåg att koppla bort lasten från modulen om du laddar en cell.

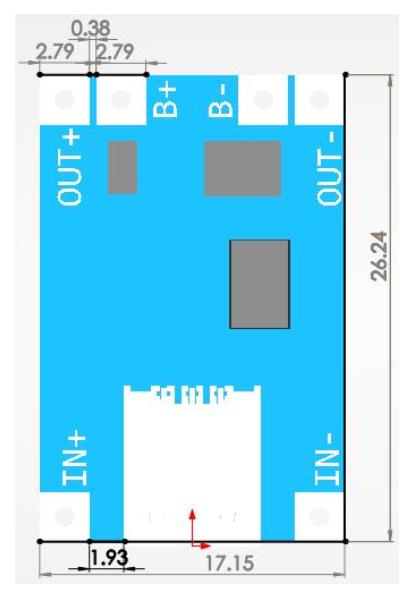

Dimensioner av TP4056
